Camouflage bf 109k4

[spad]

Bonjour

Je suis entrain de terminer un 109 AZ, la notice étant peu claire sur le camouflage de cet appareil du stab jg52 je me suis mis en quête d’une alternative.

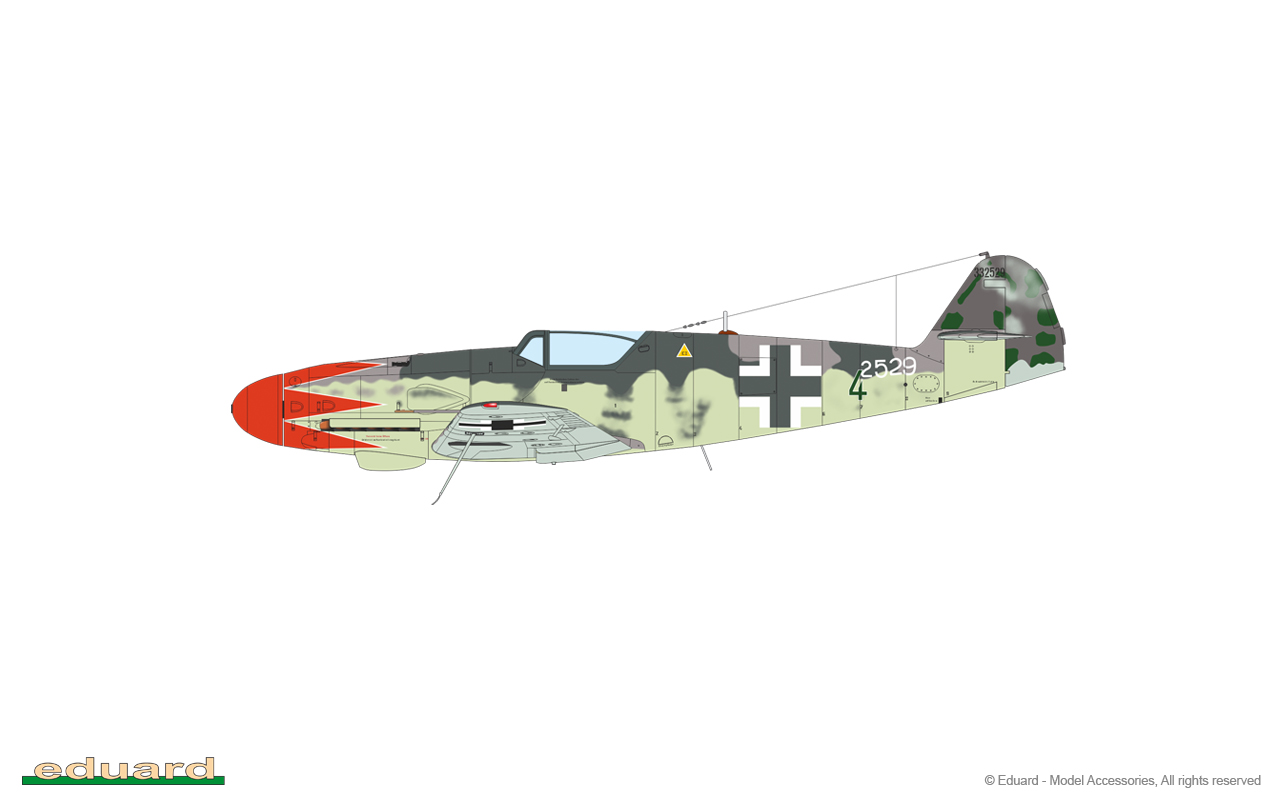

Eduard propose au 48 le schéma suivant:




Cette proposition est elle crédible? De plus, il me semblait qu’en fin de guerre, les intrados étaient laissés sans peinture?
Autre bizarrerie de la planche de décalque, le 4 vert est noir…

Merci pour vos réponses

[Dr_Ren]

Curieusement, je suis sur un projet semblable.
Dans le Japo “Messerschmitt Bf 109s 52 of JG in Deutsch Brod", apparaissent 2 photos de cet avion. Il est bien nommé "Green 4" sans que cela soit evident à distinguer. Tu les retrouveras aussi ici :
http://forum.12oclockhigh.net/showthread.php?t=3779

Ces photos ne montrent pas l'intrados directement. Aucun reflet ne peut laisser affirmer qu'il n'a pas été peint. D'ailleurs, son camouflage me fait plus penser aux K-4 de la série 331*** En gros et jusqu'à preuve du contraire, libre à toi. Si tu optes pour la version "naturelle", tu dois quand même peindre les parties entoilées et les radiateurs. Ensuite, applique des croix simplifiées.

R

[rafju]

Bsr
on retrouve ce Bf109 K-4 W.Nr 332529 de la JG52 p.77 du JaPo "Bf109 K-4 / camouflage & marking"
Il y a un profil couleur, qques explications et une photo N & B.

Les dessins sont similaires, pas représentés dans exactement les mêmes nuances de couleur, mias le descriptif précise les teintes RLM
pas le 2529 peint à la main sur le fuselage mais stencil sur la dérive (haut)
Le 4 est noir.
le dessous des ailes est peint.

on peut passer en mp si cet appareil est ton choix

[Blochmorane]

Salut Ludo

J'ai les deux bouquins cités par Dr_Ren et rafju mais aussi le Mushroom "Bf.109 Late Versions" qui l’interprète ainsi :

Messerschmitt Bf.109 K-4 (4 noir - WkNr 332529 - Stab.JG52).jpg (61.1 Kio) Vu 667 fois

Même avec les photos sous les yeux, difficile de trancher si le 4 était noir ou vert. Néanmoins, sur la photo de profil, il ressort plus foncé que la croix de fuselage qui n'était pas noire mais 82 foncé. Pour info, le vert n'était plus en vigueur officiellement pour les avions d'un Geschwader Stab en 45.

[RENAUD]

Un profil dans H&C tome 1 sur les 109 dont la légende précise :

Bf 109k-4 (W.Nr. 332 529) du Stab JG52. Deutsch-Brod (Tchécoslovaquie) mai 1945.
Camouflage supérieur RLM/75/82 (ou 83), dessous RLM 76. Outre une "tulipe" rouge bordée de blanc, un petit numéro individuel est peint sur le fuselage.

[dominique17]

En résumé : Différentes sources donnent différentes interprétations ... ce n'est pas étonnant car leur interprétations est basée sur des photos partielles en noir et blanc et surtout hyper rares.
Après, ils se basent aussi sur des informations détenues pour des avions avec des numéros de série proches (et sensé venir du même sous traitant) mais effectivement rien n'est sur à 100%.

J'ai monté récemment le K4 de chez Eduard et je me suis fié à 100% à la notice Eduard avec des ailes peintes en RLM76 "Classique" et le fuselage en RLM76 "Fin de guerre" + le camo donné par la notice.
J'ai juste interprété le vert avec une teinte plus lumineuse et j'ai customisé la teinte violette de la dérive qui n'existe pas sur le marché des peintures.

[dominique17]

Le lien vers mon montage : viewtopic.php?t=127251

[spad]

Merci à tous pour votre aide, j’ai suffisamment de piste pour faire quelque chose de cohérent faute de certitude

[Dr_Ren]

Le lien vers mon montage : viewtopic.php?t=127251

J'en ai fait un aussi. Il n'est pas tout à fait fini mais je te montrerai mon interprétation. On a suivi la même voie

[dominique17]

J'en ai fait un aussi. Il n'est pas tout à fait fini mais je te montrerai mon interprétation. On a suivi la même voie

Oui, je serais ravi de voir ton interprétation et ton montage de ce K4 de chez Eduard.

[rafju]

@Spad
ton choix est aussi en profil double page dans Avions n°242 (le 1er n° d'une série de x4 articles sur le Bf109 K-4)

il est écrit que cet appareil a été détruit dans un bombardement américain le 24-03-1945 à Ziegenhain (Hesse)
ah oui , le doute est sur la couleur de la tulipe, pas forcément rouge, jaune ou autre, mais une couleur claire.

[red baron]

j'ai commis ça :

[Fabien L]

C'est une belle commission !
