Bf-109 A 1/48 legion Condor front nord 1937 Fini

[toniosky]

Je suis ce beau montage en silence, mais il y a un truc qui me fait tilter: La bande noire délimitant la zone de marche sur les volets ne semble pas être présente sur la photo ci-dessus du 9-7 notamment. C'est voulu ?

[Blochmorane]

Salut Xan

le RLM63 ne me semble pas si clair que cela

Effectivement. J'étais parti sur celui utilisé par Dornier qui était clair et sans ton verdâtre. Celui que propose AK est proche de celui qu'on trouve dans la première palette de couleurs de la Luftwaffe datant de 1936.

En fait je trouve assez cohérent d'utiliser les toutes premières peintures proposé par la RLM..

Oui, moi aussi. C'est pour ça que j'ai pensé au RLM26 qui y figurait déjà.

[xan]

Je suis ce beau montage en silence, mais il y a un truc qui me fait tilter: La bande noire délimitant la zone de marche sur les volets ne semble pas être présente sur la photo ci-dessus du 9-7 notamment. C'est voulu ?

Remarque on ne peut plus pertinente,
tu as raison, je n'avais simplement pas pensé à vérifier sur les documents d'époque, et j'ai suivi la notice, erreur de base....

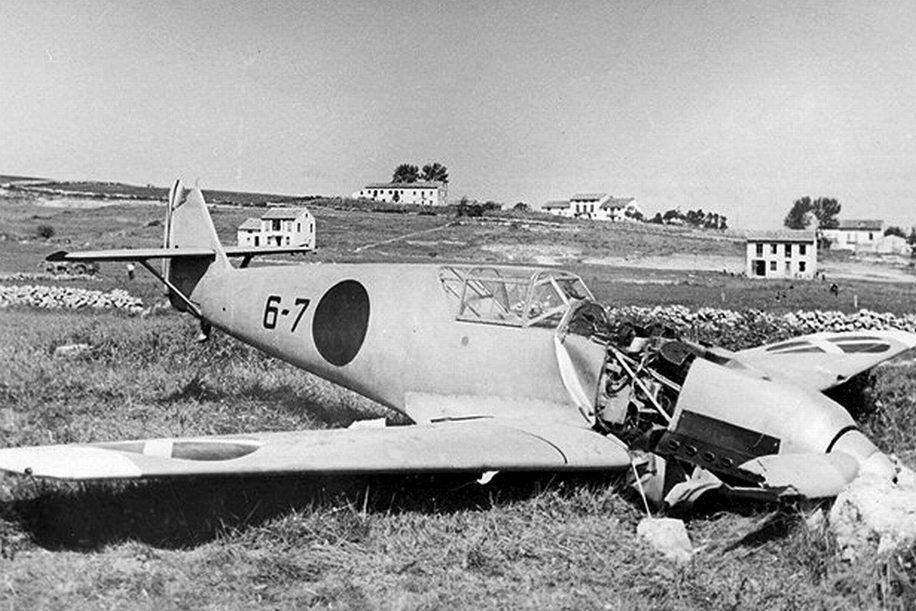

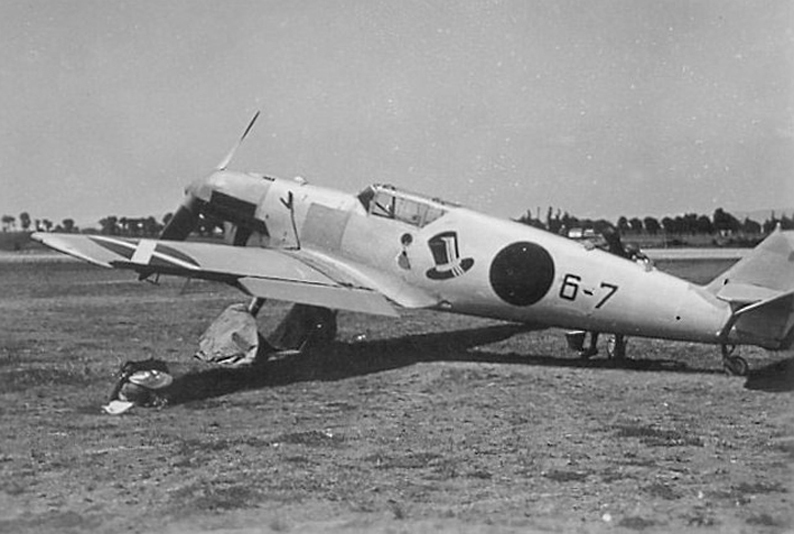

tu as raison la bande est bien présente e sur l'aile mais pas sur les volet, sur le 6-7 comme sur d'autres tel que le 6-4...







Je rectifie donc et je te remercie!

[xan]

Pour l'hélice , ça donne ça:

[xan]

Griffin, je n'avais pas vu ton message: super ces photos de l'hélice Schwartz !
Certes elle a là 90 ans , on peut donc pensé que le RLM 63 a perdu sa couleur d'origine.
Merci bien!

[Blochmorane]

Salut Xan

On dirait presque du RLM02, ce 63...

[xan]

Oui tout à fait...
pour élaborer leur gamme real colors, AK a mis le paquet au niveau des conseillers spécialistes en diverses teintes.
ils ont aussi sorti un livre fruit de ce travail.

Pour la Luftwaffe voici les spécialistes qu ont planché dessus.

Je ne les connais pas, mais pour les couleurs russes ils se sont attaché les services d'Orlov qui est tout simplement le référent ultime en couleur VVS.

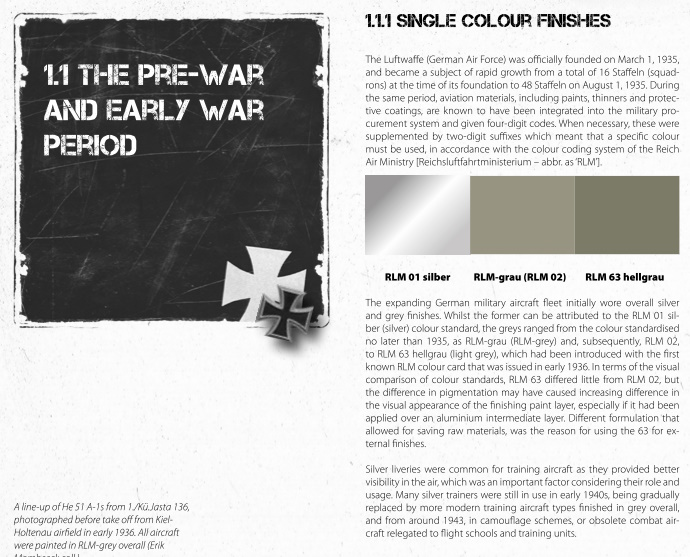

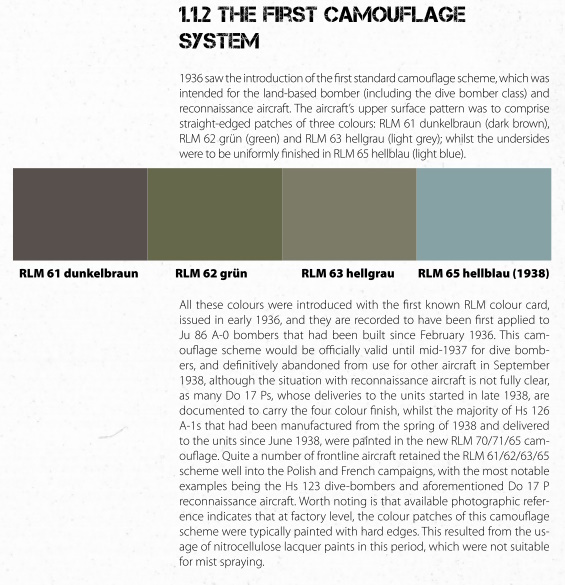

voici les toutes premières couleurs utilisée par la Luftwaffe telles qu'elles sont proposées:

Le RLM2 et le RLM 63 sont effectivement très proches....
et voici le premier camouflage utilisé aussi en Espagne:

[Blochmorane]

Salut Xan

JCM évoquait cette similitude dans son dernier ouvrage.

[xan]

J'ai avancé sur la patine.
Les avions pouvait avoir la zone de marche bien crade comme le montre cette photo du 6-4 à Vitoria.



donc:



les trainées sont omniprésentes sur les photos des avions de l'escadrille à cette époque.





Enfin la tonalité poussiéreuse donnée lors de la colorisation de cette photo m'a bien plus et je m'en suis inspiré, bien que cela en corresponde pas trop au terrains de Vitoria au pays basque, assez herbeux...







Enfin, Philippe m'a expliqué que les saletés ce concentrait le long des lignes de structure comme il a représenté sur ce 109 E-4.
Vu que ces lignes étaient colmatées, j'ai cherchée quelque chose de plus diffus; d'autre part, vu que j’ai faut remonter l'empoussiérage sur les cotés du fuselage, il m'a fallut donner le même ton terreux sur l'ensemble l'intrados sur le dit fuselage...

[xan]

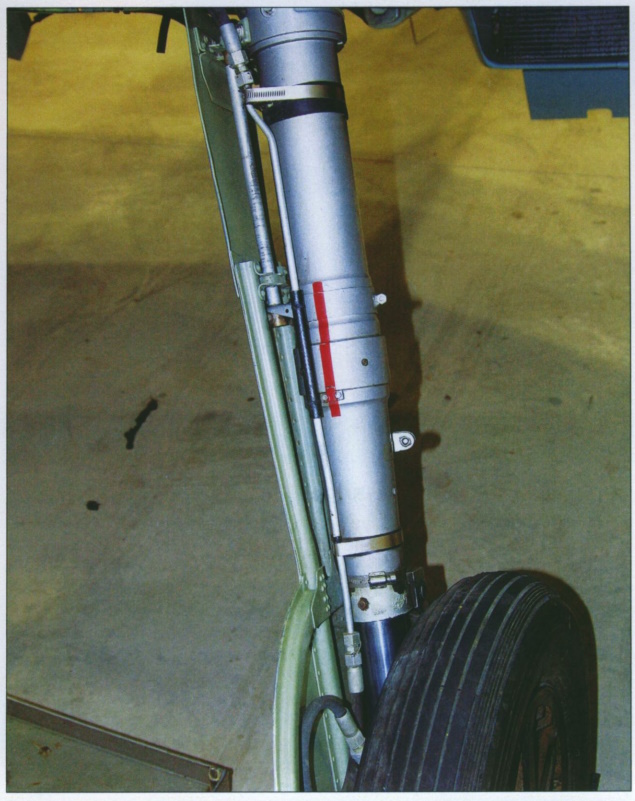

Autre chose, les jambes de train semblent alu sur les 109 (ici un 109 E), Vous confirmez?



Là, ça semble possible:

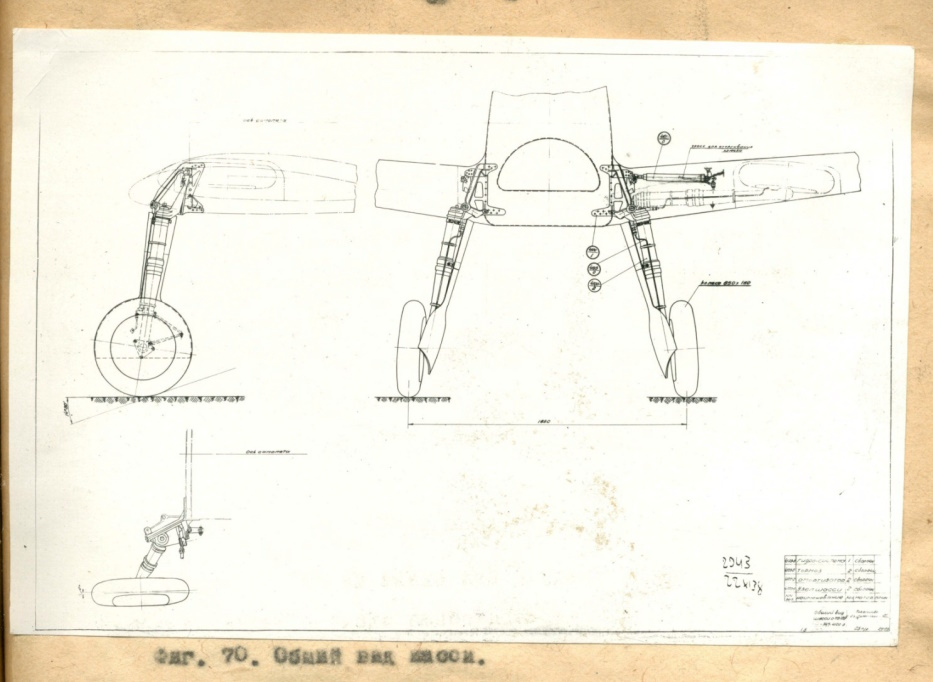

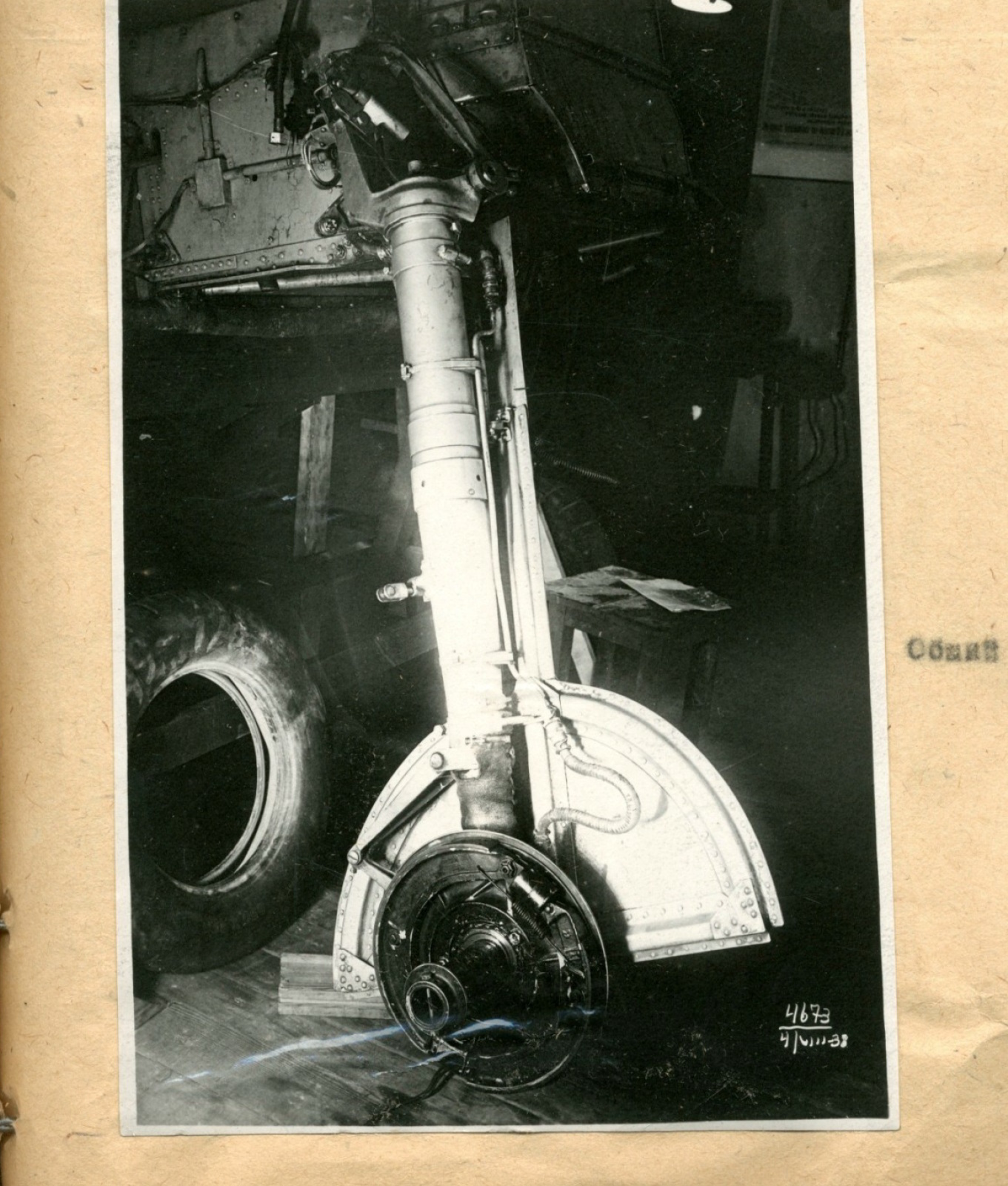

Y'a ça aussi dans l'étude soviétique:

[GODZILLA]

Hello Xan
Superbe montage , très belles photos et quelle documentation
Superbe
Bravo
Yves

[KitRookie37]

Bonjour à tous,
Je viens de parcourir l'ensemble du post. Waouh !! La claque !! Cela faisait trop longtemps que je n'avais pas savouré un montage didactique et documenté à souhait.
Bravo Xan, c'est toujours aussi somptueux.
Amicalement.
Alain.

[xan]

Merci Alain.

[Fabien L]

Bonjour Xan, la photo couleur ( colorisée) que tu a posté représente semble t'il des jambes de train alu...
Les références consultées pour les Emil parlent de 90% de RLM 02, puis RLM 65 (bleu intrados) et enfin alu...

[Blochmorane]

Salut Xan

Effectivement, les jambes du train semblent bien alu sur les A, avec les jantes noires toutefois.

[xan]

On m'a fait remarquer, mais trop tard pour mon montage les soufflets anti-poussière sur les amortisseurs...

[xan]

Bon, arrivée en gare d'Hendaye, terminus tout le monde descend!

Ce fut un montage plaisir...
Plaisir de reposter un pas à pas sur Master, surtout un gros plaisir de recherche historique avec de la doc de qualité.

merci Jean Luc et à Transall vaillant pour m’avoir passé les refs du livre que je conseille à tous sur ce sujet:


merci aussi à Alex, le dossier complet de l'étude du 6-15 en URSS qui est un très beau document
Content d'voir pu approfondir un sujet que je ne connaissais pas, a savoir les débuts de la Luftwaffe et d'avoir pu enrichir ma thématique
La maquette ? de l'hyper short-run,qui a fini par me fatiguer quand même...
J'ai pas mal de galère également entre l'Alclad (airfame alu très fragile)le vernis acrylique vallejo qui s'arrache et c'est toute la couche qui part comme une peau d'orange, et les rivets HGW dont je n'ai pas parlé car le résultat à été très moyen sur l'alu).
au final je n'en sort pas plus a l'aise avec le traitement de la peinture métal mais j'en tire quelques leçons pour une prochaine fois.
En vrai la maquette pourrait être peaufinée, mais j'ai déjà en tête dans le prochain projet, donc basta!
(Il faudra quand même que je retrouve ma planche de photodec pour placer la mire extérieure du collimateur)

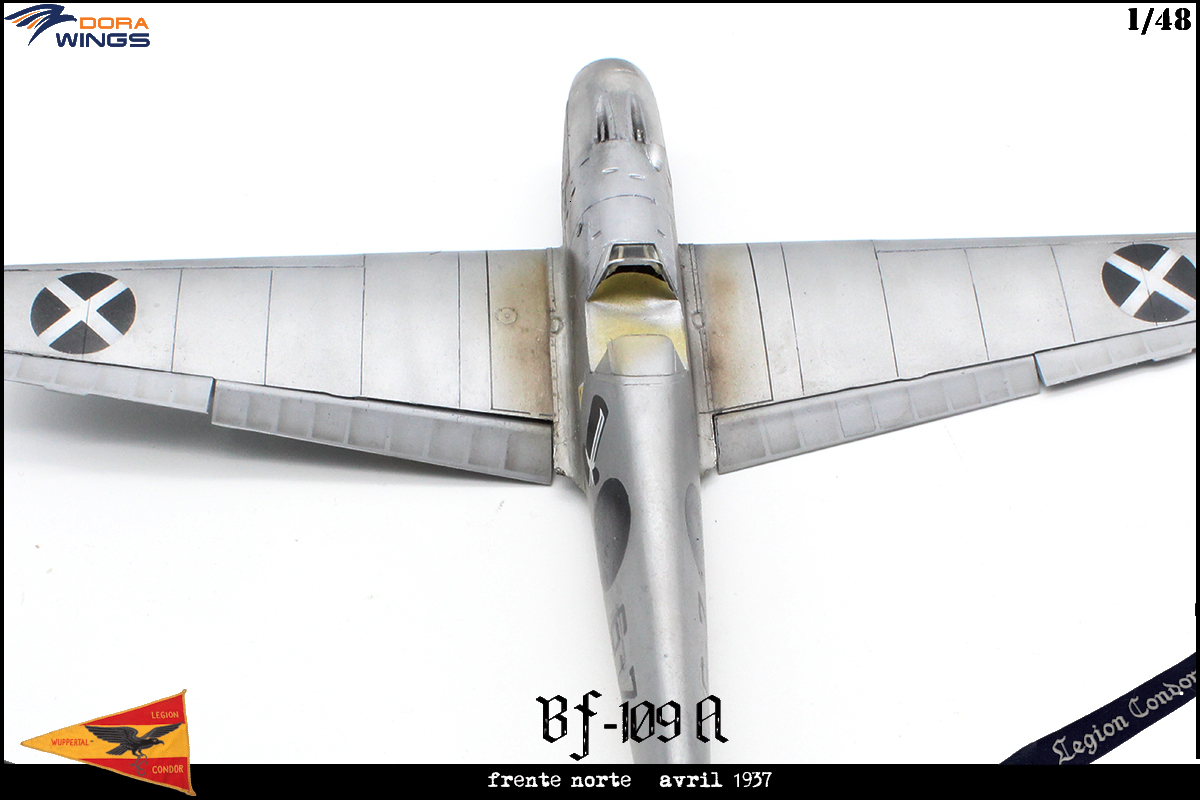

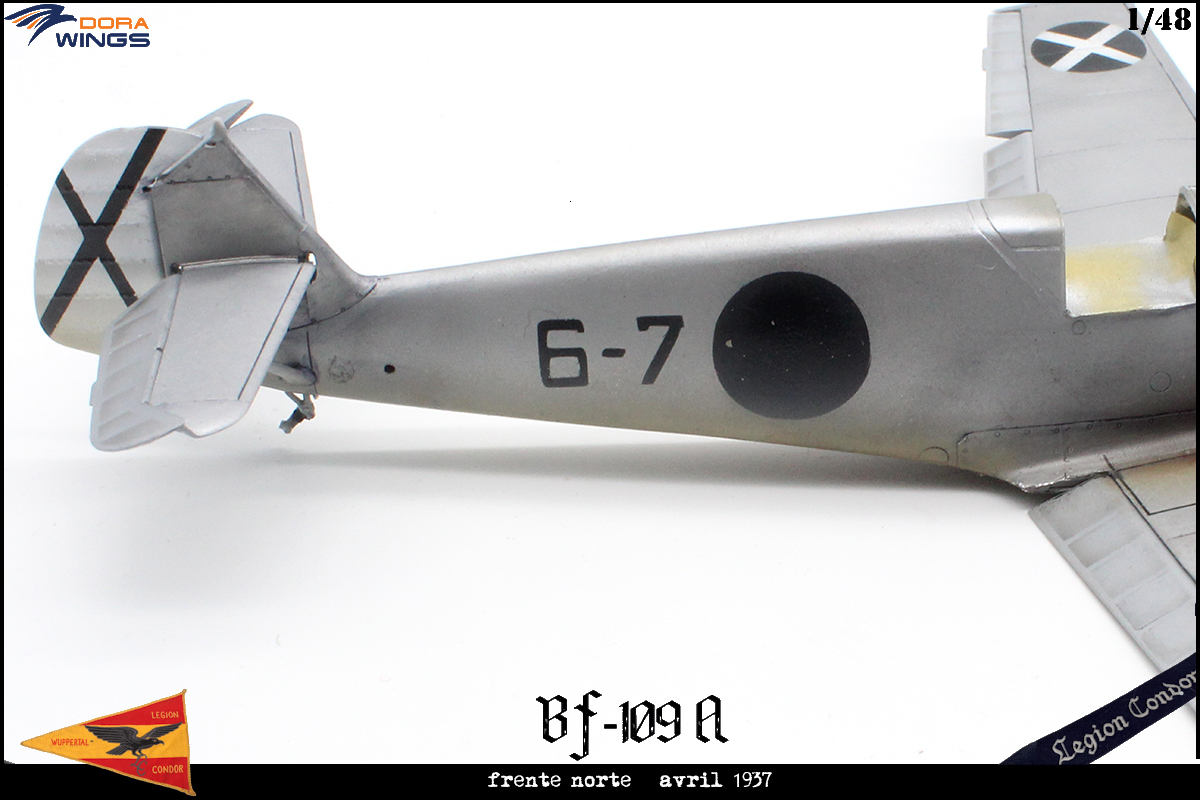

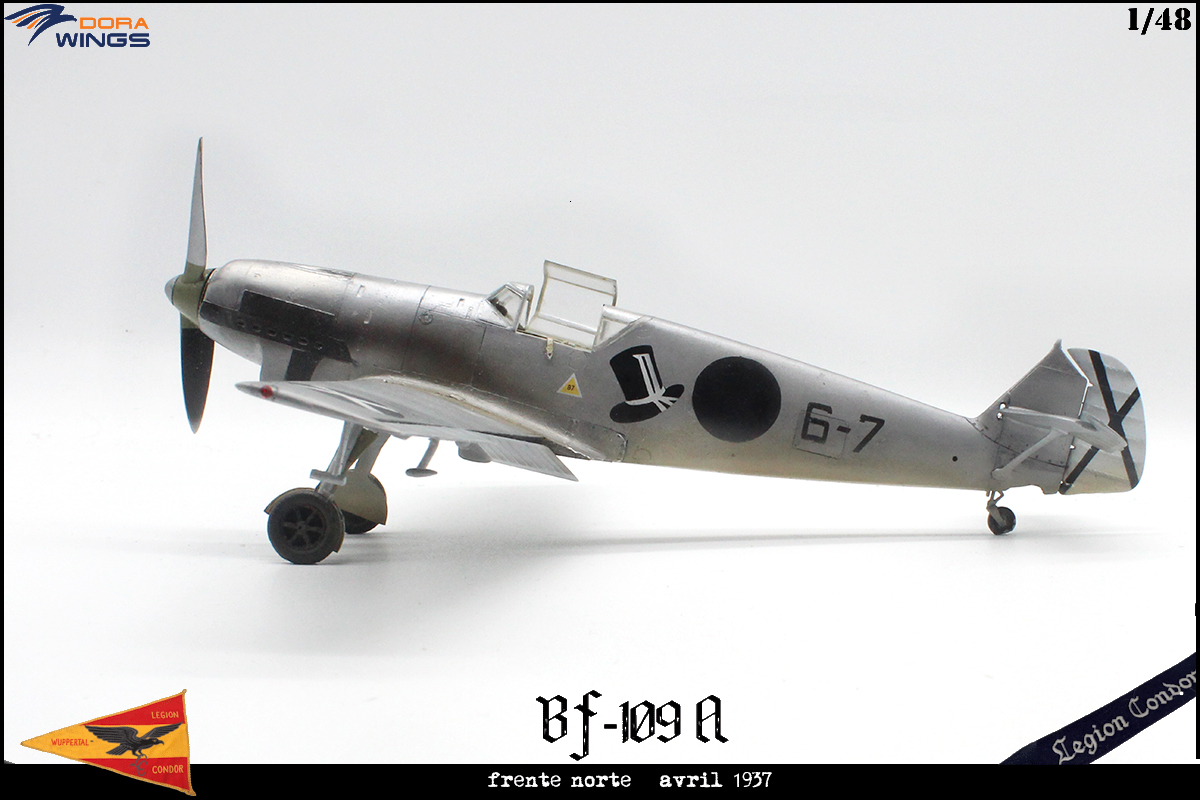

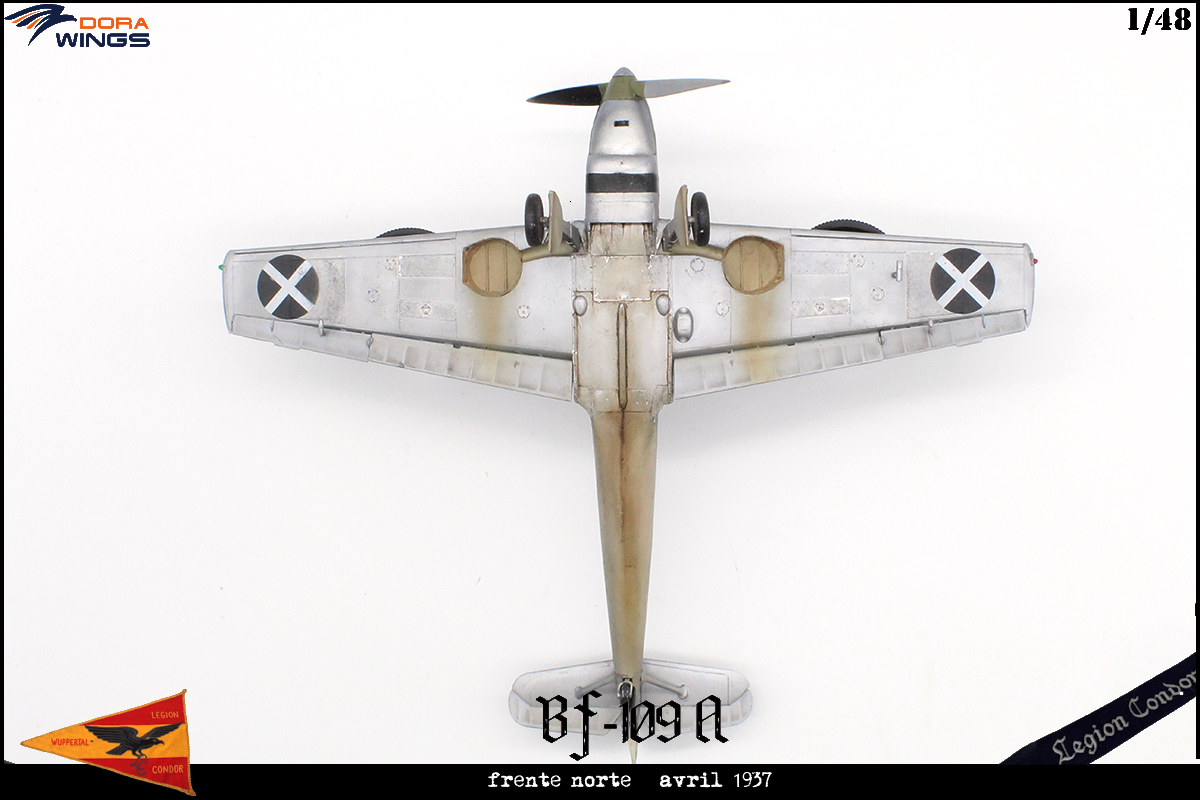

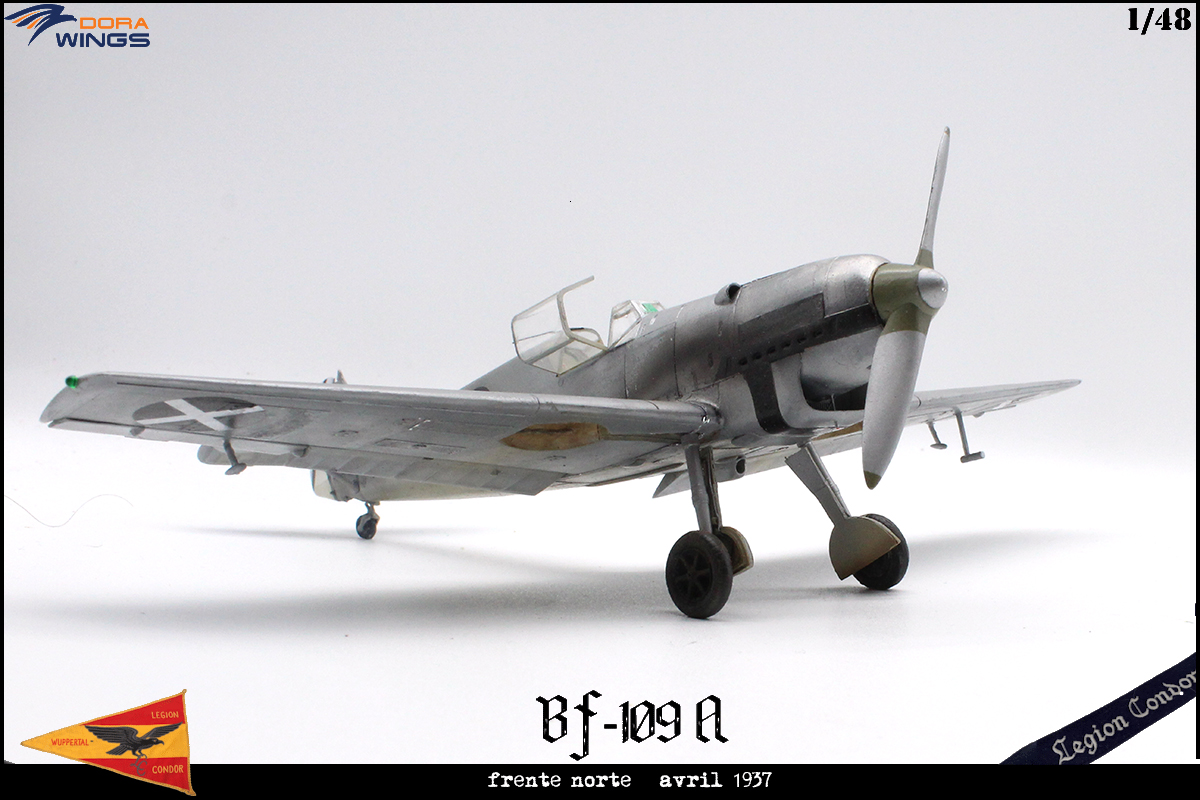

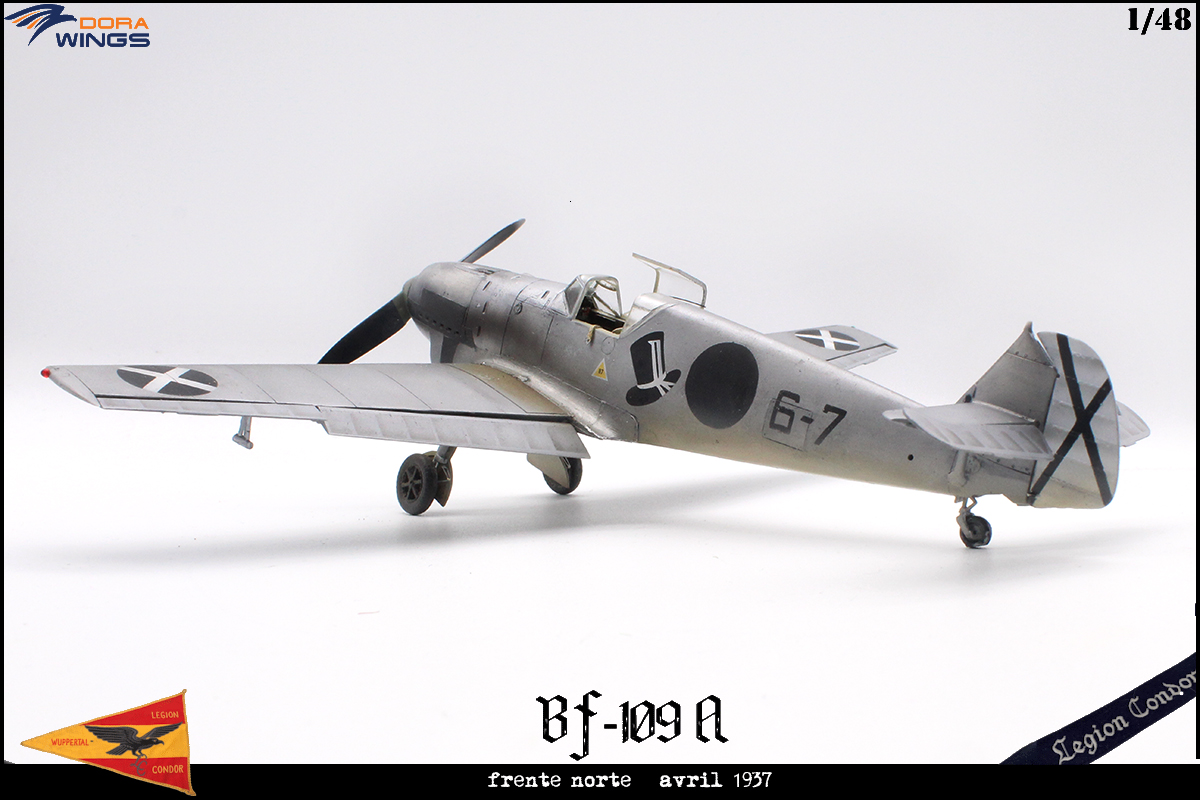

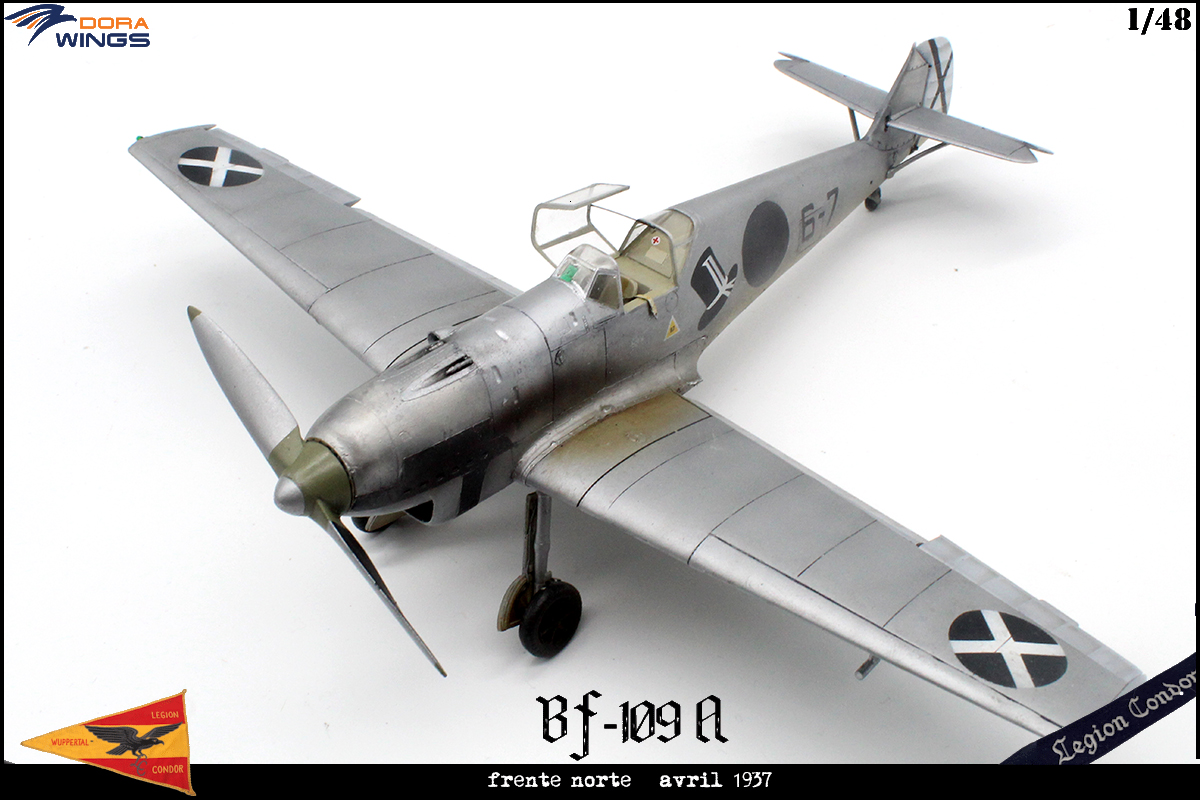

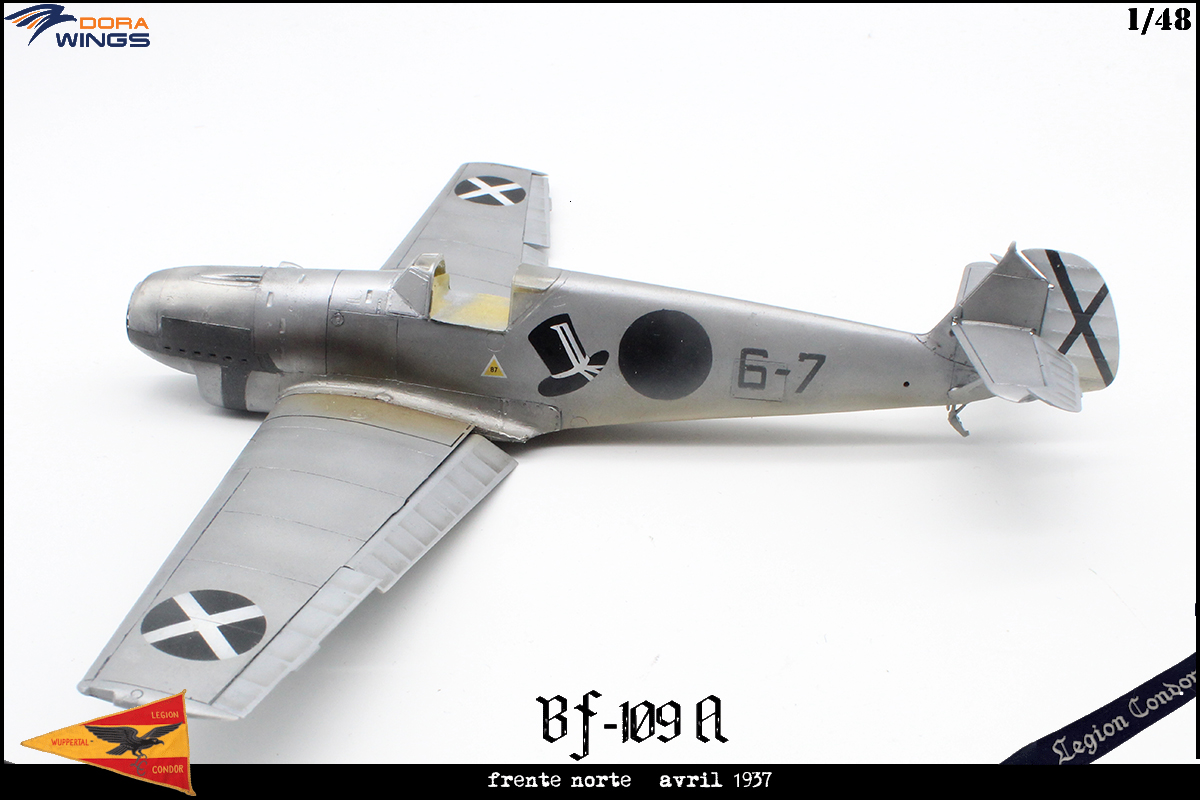

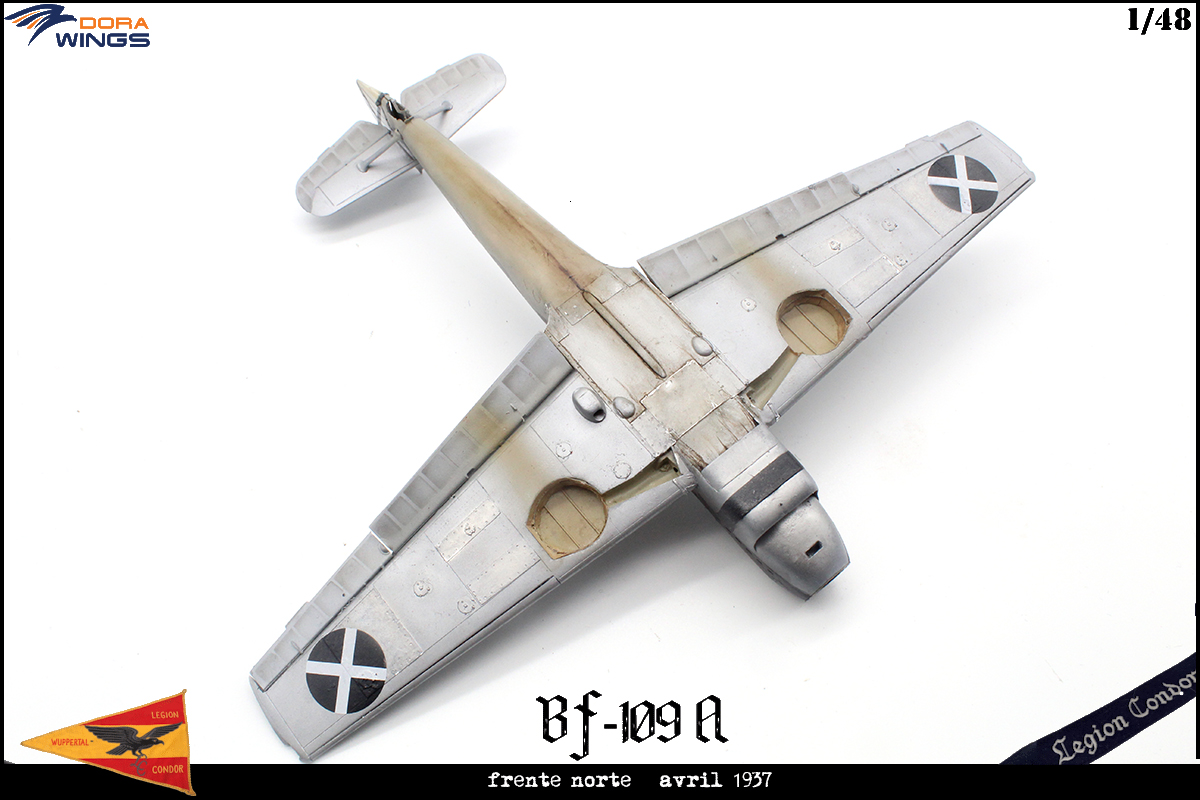

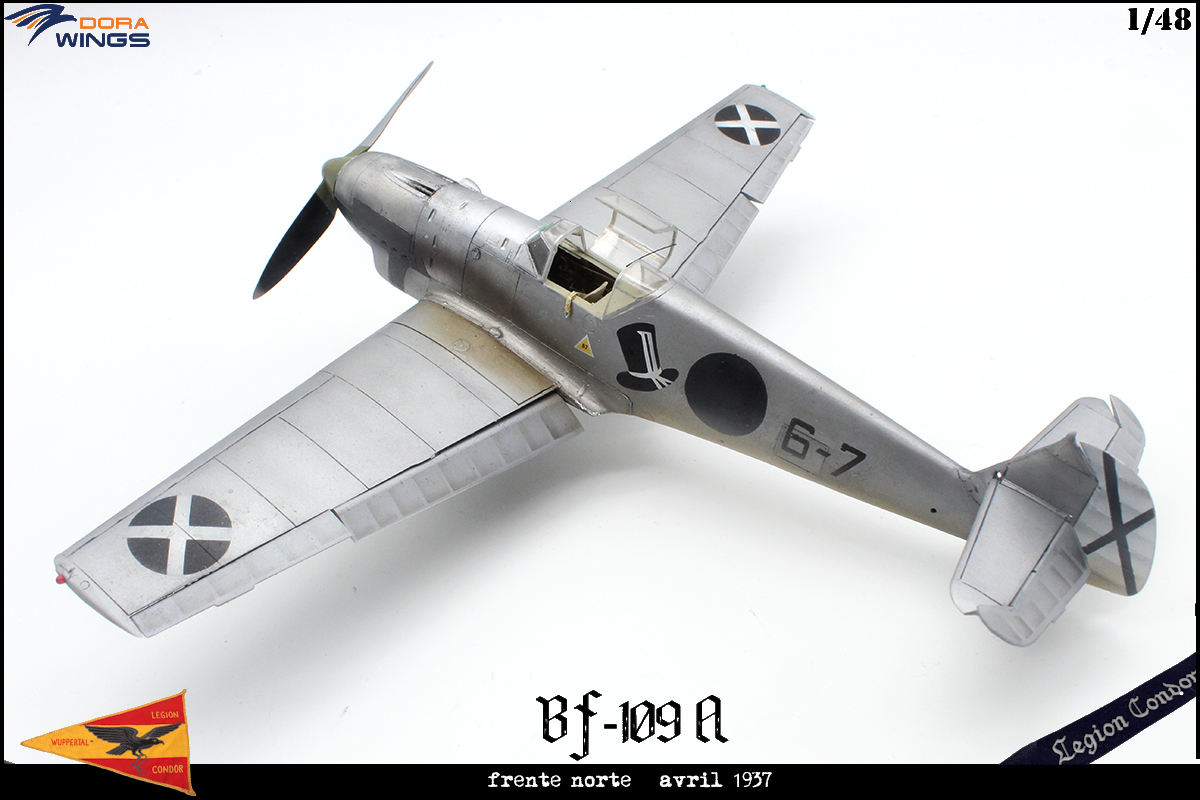

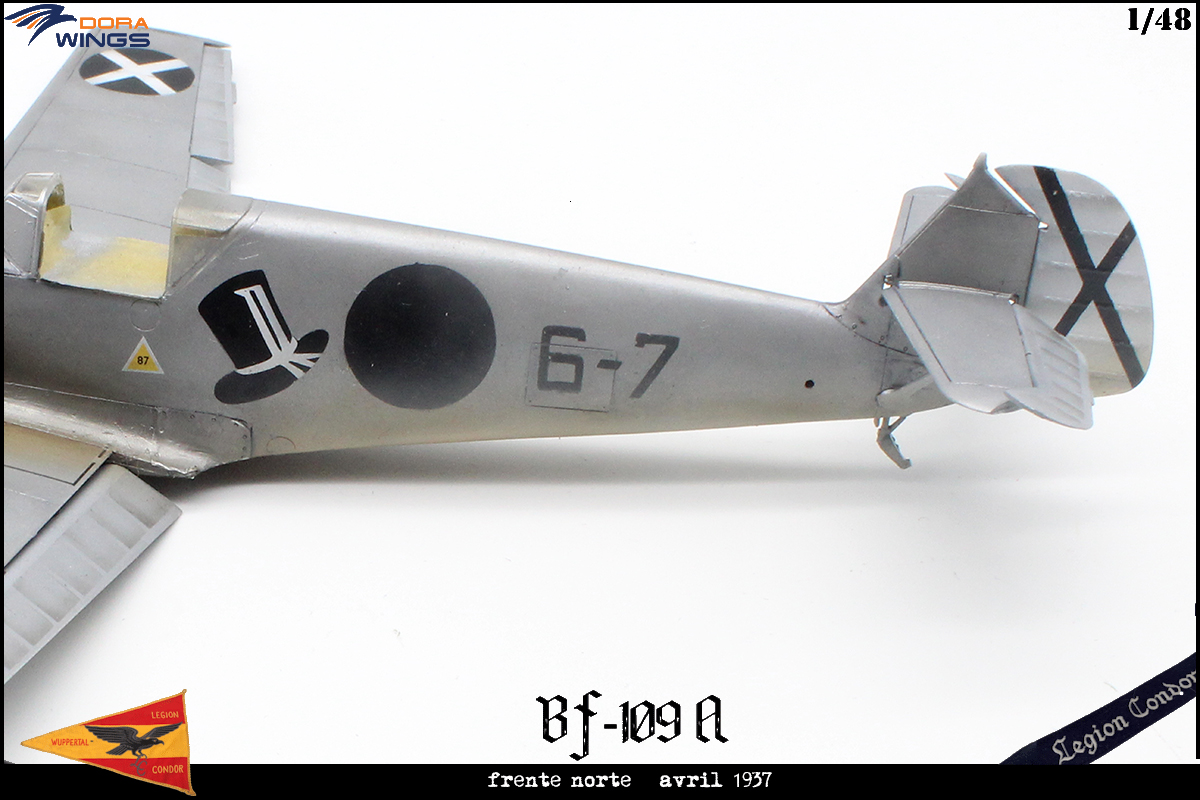

Les photos:













That's all folks!

[wuger91]

Il est superbe ce petit Bf 109 de début de série. Bravo pour ton montage si explicatif sur le sujet.

[bernard03]

qu'un mot , superbe , une version du 109 rarement vue sur les foras de maquettes , ça change !
par contre les salissures derrière les logements de train ne devraient elles pas êtres plutôt derrière les roues ( projections au roulage ) ?

[Curatorm]

Splendide

[Jean ROBERT]

Splendide

Oh que oui
Jean

[Griffin]

C'était un pazapas très instructif, maintenant un modèle à suivre.

[The Arrowhead]

Exemplaire de bout en bout. Bravo !
Il ne reste plus qu’à mettre un K-4 à côté pour apprécier le chemin parcouru d’un bout à l’autre de la dynastie des 109…

[mktavion48]

Bonsoir Xan
Superbe réalisation.
Vraiment bravo
Jean Marie

[KitRookie37]

Bonjour à tous,
Bravo Xan !! Superbe et quel partage.
Ce montage n'a pas traîné. C'est vrai que le K-4 d'Eduard, ça le ferait bien.
Amicalement.
Alain.
