F4U-1A Corsair [Tamiya 1/32]

[fombec6]

J'ai hâte de le voir terminé ce "bureau"

[BlackDog]

Par contre, je me demande si le 883 avait encore cette fenêtre sous le cockpit...

Je ne sais pas... Sur les premières séries de F4U-1(A), la fenêtre existait mais était recouverte de peinture comme le reste du ventre de l'appareil. Pour les séries suivantes, tôle à la place de la fenêtre... Est-ce que ça change quelque chose dans la représentation nécessaire sur la maquette ?

[Blochmorane]

Bonsoir

Non, je ne pense pas. Le 17833 fait partie de la première tranche de production du F4U-1a (BuNo 17456 à 18121), ce qui en fait le 378ème produit sur 666 machines. Pour moi, elle était peinte (du vert à l'intérieur et du blanc à l'extérieur).

Chance-Vought F4U-1a (BuNo 17883 - 883) - VMF-214.jpg

[BlackDog]

Bonsoir,

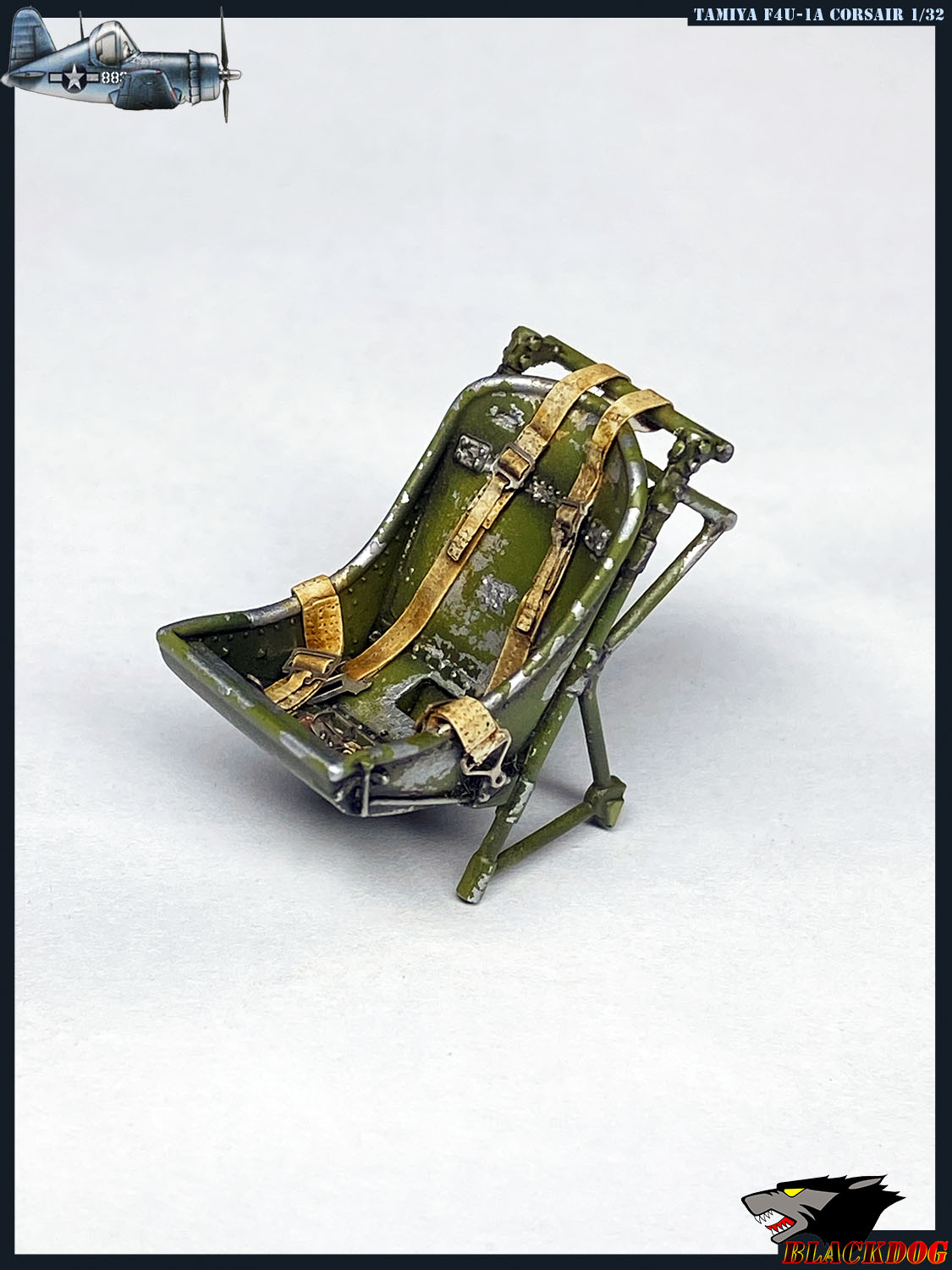

le siège est achevé :


Comme précédemment :
- sous-couche Alu Tamiya AS-12 en bombe,
- couche de MIG Chipping fluid,
- peinture AKRC Interior Green,
- éclaircissements au pinceau avec peintures Citadel,
- jus Tamiya Panel Line Accent Color,
- pose des brelages HGW (superbes!) en tissu + photodécoupe,
- application de jus et colorisation à l'huile
- vernis mat.

[BlackDog]

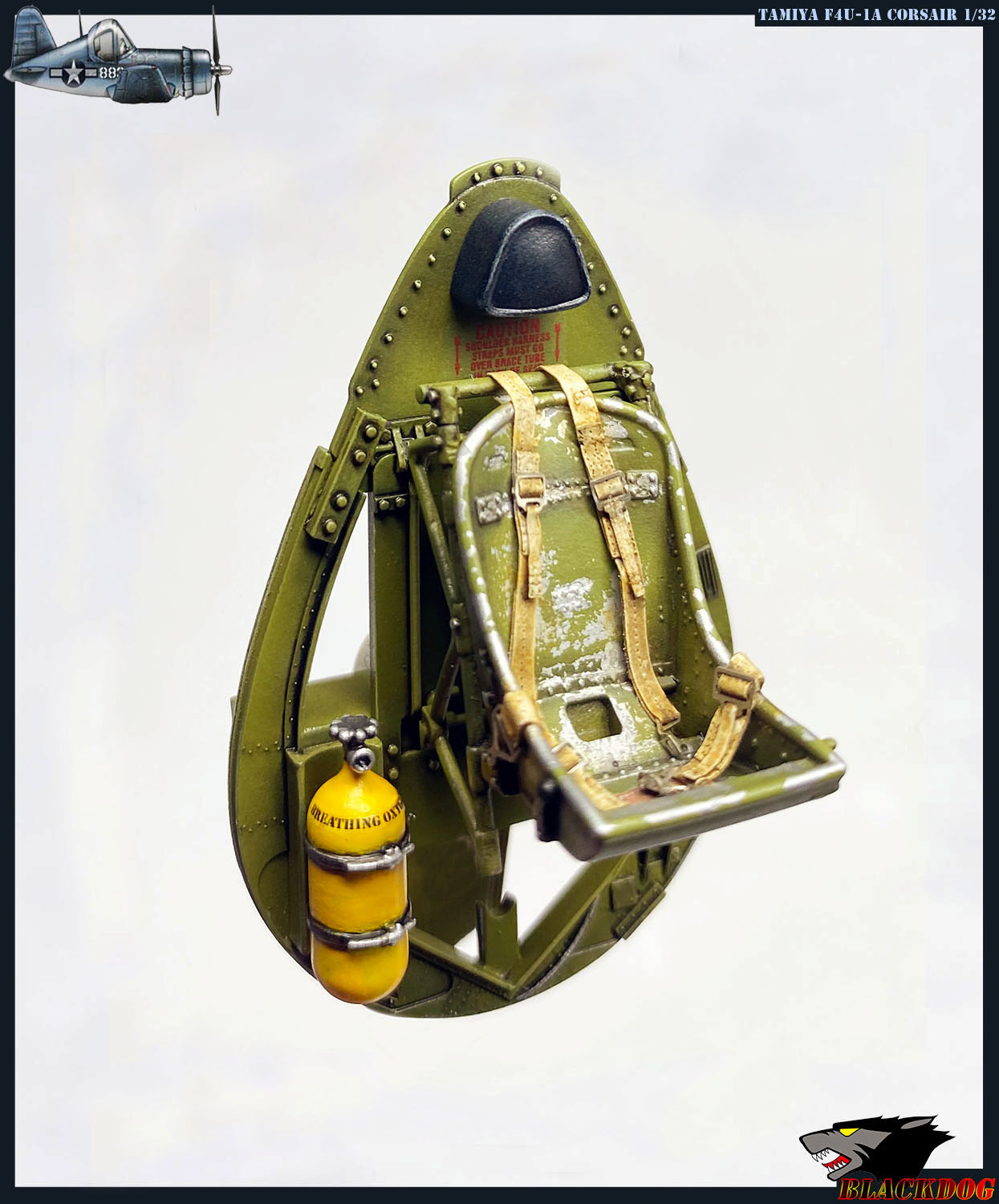

Fin du travail sur la cloison dorsale et fixation du siège :

[Blochmorane]

Bonsoir

Bleu, l'appuie-tête ?

[BlackDog]

Bonsoir

Bleu, l'appuie-tête ?

Marrant, j'avais pas fait attention (sur la photo).
Non, c'est tout ce qu'il y a de plus noir, avec des nuances de gris (fait en ajoutant du blanc). donc 0% de Bleu, ma balance des couleurs n'est pas bonne.

[Blochmorane]

Ah, OK. Je l'aurais fait noir moi aussi. Je continue à suivre...

[BlackDog]

J'ai hésité sur la couleur du cuir entre noir et marron.
Sur une photo de Boyington assis dans le Corsair 883, ça ressemble à du noir. Aucune certitude, mais bon

[BlackDog]

Assemblage de la cloison avant. La partie supérieure n'est pas trop fignolée, elle sera presque cachée par le tableau de bord.

J'ai utilisé du pigment Sable MIG stabilisé avec du Pigment Fixer AK, je me suis dit que sur les pistes autour de Guadalcanal ou des atolls, il y avait suffisamment de sable et de poussière de corail pour que les godasses des pilotes et des mécanos en emportent dans le cockpit.

[fombec6]

Pas mieux!

[BlackDog]

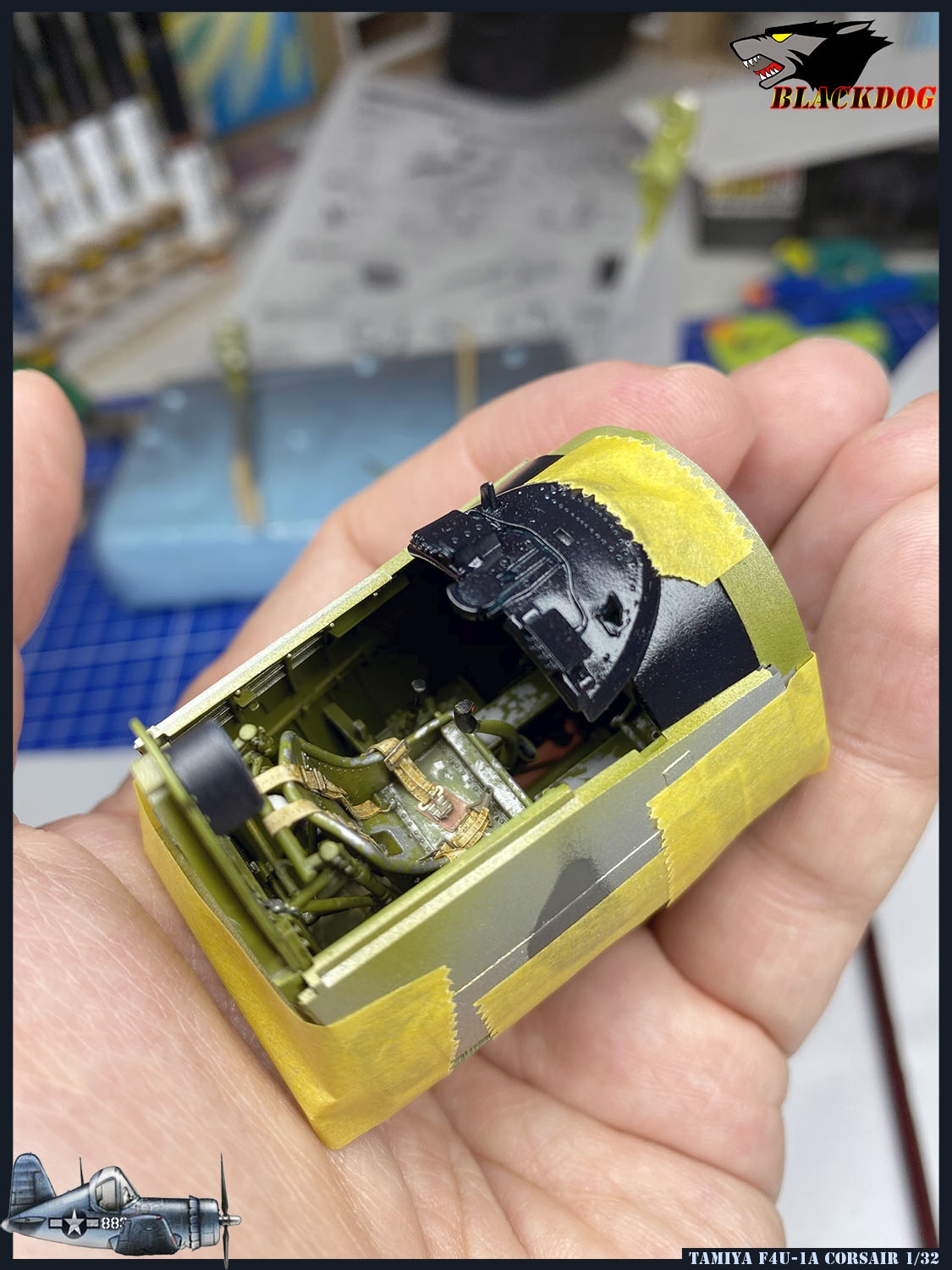

Petit essai de confinement... euh... de fermeture de tout ça :



Ben on voit plus grand chose

[Jean Luc 47]

Petit essai de confinement...

euh... de fermeture de tout ça :

[Jean Luc 47]

......

[Blochmorane]

Bonsoir

Ça rend bien, en effet, grâce à la foultitude de tous ces petits détails. Par contre, je ne suis pas sûr qu'il y avait ces boîtiers à gauche et à droite du collimateur sur la casquette.

Et une question que je me pose et qui ne devrait pas tarder à être abordée : quid de la couleur de l'intérieur des montants du pare-brise et de la verrière ? Interior Green ou noir ?

[BlackDog]

Ça rend bien, en effet, grâce à la foultitude de tous ces petits détails. Par contre, je ne suis pas sûr qu'il y avait ces boîtiers à gauche et à droite du collimateur sur la casquette

Aïe... Ça dépend des sources apparemment. Les deux boitiers (sélecteurs d'armement) sont présent tant sur le kit résine Eduard que sur les pièces Tamiya (dans ce cas, le boitier de droite pour l'armement air-sol est plus petit).

[BlackDog]

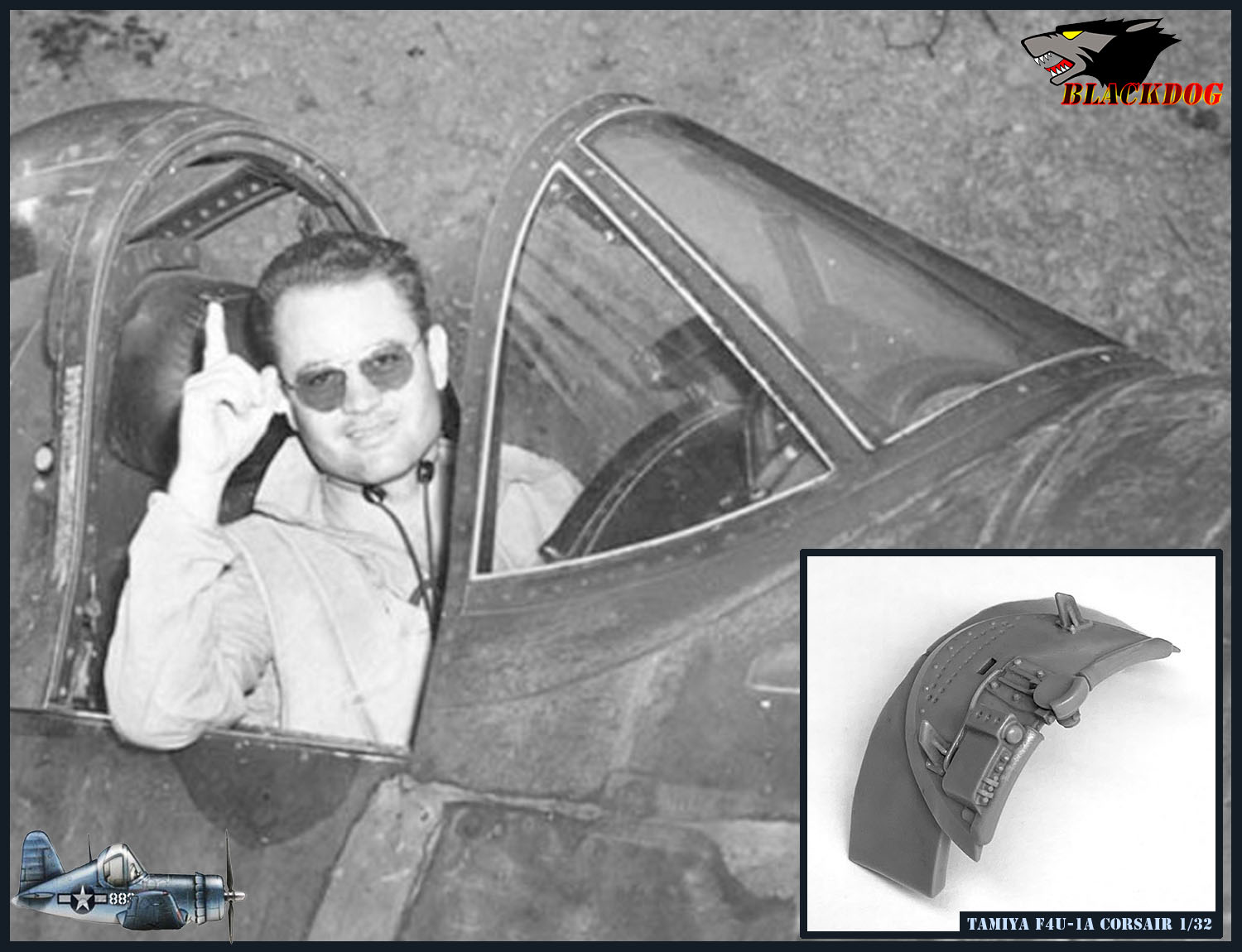

Effectivement sur le 883 le boîtier de droite n'est pas présent :


J'ai vu des configs et des docs avec un boitier présent à gauche (sélecteurs de canons), donc je vais essayer de virer celui de droite et de garder celui de gauche...

[LCB]

Effectivement sur le 883 le boîtier de droite n'est pas présent

J'ai vu des configs et des docs avec un boitier présent à gauche (sélecteurs de canons), donc je vais essayer de virer celui de droite et de garder celui de gauche...

Sur le manuel de 1944, le boitier de droite est libellé "Bomb Switch Box", ce qui explique son absence sur les appareils pas encore équipés de points d'emport.

Laurent

[Blochmorane]

Bonsoir

Pour moi, il n'y a rien ni à droite ni à gauche sur le 883 :

Chance-Vought F4U-1a (BuNo 17883 - 883) - VMF-214 (02).jpg

[DOL]

Superbe !

[LCB]

Sur cette image, on distingue le boitier à gauche



source : https://www.historynet.com/pappy-boying ... ii-ace.htm

Laurent

[BlackDog]

Bonjour à tous, et merci Laurent et Blochmorane,

Suppression du boitier d'armement air-sol sur la casquette de tableau de bord (pièce Eduard Brassin), ainsi que du câble de branchement derrière ce boîtier.
Sur le kit Tamiya standard, c'est la pièce T11 qu'il ne faut pas coller (et reboucher le trou de fixation sur la casquette R8)

A comparer avec la photo précédente du montage. J'ai décapé la peinture avant d'enlever le boîtier (merci Glanzer).

[rafju]

Salut à tous
ben moi les gars, je vois qque chose qui serait un peu plus en arrière que la bordure (casquette) sur la dernière photo agrandie, en l'éclaircissant, on voit? en tous cas c'est pas lisse.
je vais aussi fouiller dans mes docs.

Sinon une photo pour confirmation du boîtier G:

[Blochmorane]

Bonsoir

ben moi les gars, je vois qque chose qui serait un peu plus en arrière que la bordure (casquette) sur la dernière photo agrandie, en l'éclaircissant, on voit? en tous cas c'est pas lisse.

Peut-être les fixations de la vitre blindée ?

Sinon une photo pour confirmation du boîtier G:

Oui, vu !
En cherchant un peu, les F4U-1a avaient bien un boîtier pour l'armement à gauche.

[BlackDog]

Yep, merci pour les confirmations, j'ai bien gardé le boîtier de gauche. Ce sont les sélecteurs d'armement de bord : master switch, gun camera, sélecteur individuel des 3 rangées de mitrailleuses, réglage du viseur optique.
L'AeroDetail 25 montre les différents tableaux de bord et ce boîtier est bien présent à partir du -1A.
