Bonjour,
Mouais, en tout cas pour le moment y'a beaucoup de bla-bla et pas beaucoup de résultats
Allez, des photos, des photos.....
StS

[rafju]

euh... Il va voler?

[emmanuel GATO]

Hello!

Les coups de main que vous me donnez soit par forum soit par MP interposés apportent pas mal de réponses à mes recherches.
Pour l'heure je trace les plans au 1/32. Vous me direz mais pourquoi faire ? N'y en a t-il pas déjà qui existent?
D'abord parce que l'échelle permet pas mal de détaillage et que sur les plans plus réduits que l'on trouve, tout cela n'apparaît pas et notamment le rivetage.
Donc je me pèle le travail mais je vous livrerai mon boulot d'ici quelque temps, d'autant que j'ai un Vautour au feu. ..

Par contre, dernier point sombre, le profil en coupe de l'aile. Si de bonnes âmes avaient quelque chose sous le coude...

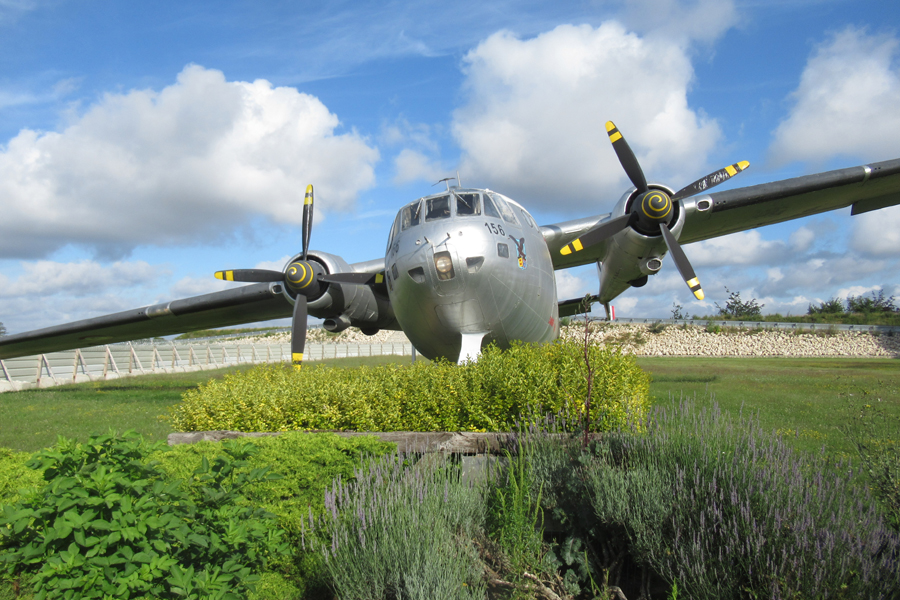

Pour ce qui est des photos du bestiau, sur vos recommandations j'ai été photographier celui qui se trouve à Aulnay sous bois, pas trop loin de mon domicile parisien.
Cela m'a permis de discuter le bout de gras avec les occupants de l'appareil. Si! si! Il y a une association parachutiste qui utilise l'avion comme club-house.
Forcément il y a eu de la tchatche sur les mérites comparés du Nord, du Transall et du C130. Vu l'âge de personnages, c'était leur écurie de référence.

[AMIOT68]

Salut Emmanuel, pour éclairer "ton point sombre"
Le profil d'aile est un NACA 230.00
Epaisseur relative du plan central 18 %
Les plans extérieurs diminuent jusqu'à 12 % au saumon
Jette un oeil (que tu récupères dès que t'a fini) ici https://aerodynamics.lr.tudelft.nl/cgi- ... ?naca23012
Le profil est donné à "12 % d'épaisseur relative"....
Si avec tout ça t'arrive pas à nous pondre de magnifiques ailes, je me fais moine franciscain...

[Gypaete]

Bonsoir

On peut également trouver les différents profils NACA 23012 à 23018 (les deux derniers chiffres doivent correspondre à l'épaisseur relative du profil) à cet endroit (aussi bien en image qu'en coordonnées) à la rubrique naca23012 ou naca23018......

https://m-selig.ae.illinois.edu/ads/coo ... ase.html#N

Cordialement,
Pierre

[Serge Texier]

A vérifier s'il n'y a pas un léger vrillage négatif en bout d'aile, comme sur pratiquement toutes les ailes de l'époque avec ce genre de profils,

De mémoire, je verrais bien 3 degrés

[emmanuel GATO]

merci pour les infos. Je vais vous comment on peut utiliser les éléments concernant les profils NACA transmis aimablement par Pierre "Gypaète"! Jamais encore fait...
Pour ce qui concerne le vrillage, je n'ai pas l'impression au vu de mes photos. J'avoue que je n'avais pas regardé cet aspect au pied de l'avion.
Je crois aussi que cela se verrait si c'était le cas (style aile de DR400 au vrillage bien visible)

[gryphon]

Cela va être encore une sacrée aventure !
J'ai la doc d'utilisation du Noratlas en pdf si tu veux, il y a plein de vues et détails utiles
Par exemple: calage aile: 3degrés, calage stab -1.3degrés.... poids du fichier 37 mO. MP moi si cela t'intéresse

[sebast]

Il y a aussi un nord sur l'ancienne entrée de la ba 105 d'Évreux en camo "Djibouti " pas trop sur de l'accès sur le coup là !

[sebast]

Il y a aussi un nord sur l'ancienne entrée de la ba 105 d'Évreux en camo "Djibouti " ,pas sur que l'accès soit autorisé ...

[Transall vaillant]

Il y a aussi un nord sur l'ancienne entrée de la ba 105 d'Évreux en camo "Djibouti " ,pas sur que l'accès soit autorisé ...

Il a changé de tenue depuis un bail et a failli se casser la gueule cet hiver...
Pas d'accès public bien entendu.
@+

[sebast]

Il y a aussi un nord sur l'ancienne entrée de la ba 105 d'Évreux en camo "Djibouti " ,pas sur que l'accès soit autorisé ...

Il a changé de tenue depuis un bail et a failli se casser la gueule cet hiver...
Pas d'accès public bien entendu.
@+

Quelle tenue porte-il , maintenant ?

[Transall vaillant]

Quelle tenue porte-il , maintenant ?

What else ?
@+

[sebast]

Ah , d'accord c'est vrai qu'avec le covid ça fait un moment que je ne suis pas remonter en Normandie. ..
Merci, Philippe

[emmanuel GATO]

Bonsoir à vous tous les collègues,
Les plans du Noratlas sont lancés. Parmi la tonne de photos dont je dispose pour les tracer, il me manque des vues de l'extrados de l'aile entre les nacelles moteur et le saumon.
Je suppose qu'au vu de la hauteur de la bête, il n'est pas aisé de s'y aventurer. Mais peut-être que quelqu'un parmi vous dispose de telles photos qui auraient pu être prises pendant des opérations de maintenance ou d'avitaillement.
Alors, une nouvelle fois, je fais appel à votre banque personnelle en vous remerciant vivement et par avance.
Amitiés,

[MP3]

Bonsoir Emmanuel,

Regarde sur ce site, il me semble qu'il y a ce que tu cherche.

http://nabe3saviation.web.fc2.com/waNorno1.html




A+

[emmanuel GATO]

super!
Merci camarade

[Richard48]

Oh! le beau rivetage à venir pour Manu
y en a même en relief.
Je m'installe pour la suite
Richard

[mktavion48]

Bonsoir ,
Rien qu'à ce stade, je suis deja impressionné par la recherche de la documentation et toutes les réponses aussi techniques les unes que les autres...
Ce post va avoir un nombre incalculable de pages.. J'espère qu'il ne va pas faire exploser le site de Master194...
Vraiment un régal...
Au plaisir
Jean Marie

[emmanuel GATO]

Oh! le beau rivetage à venir pour Manu

je crois même que je vais claquer la paye chez Archer...

[moi]

Les plans du Noratlas sont lancés. Parmi la tonne de photos dont je dispose pour les tracer, il me manque des vues de l'extrados de l'aile entre les nacelles moteur et le saumon.

j'ai souvenir d'un article du fana où il est question d'un changement de moteur d'un Noratlas de collection... avec quelques vues "d'en haut". Je recherche ça.

[araman]

Les plans du Noratlas sont lancés. Parmi la tonne de photos dont je dispose pour les tracer, il me manque des vues de l'extrados de l'aile entre les nacelles moteur et le saumon.

j'ai souvenir d'un article du fana où il est question d'un changement de moteur d'un Noratlas de collection... avec quelques vues "d'en haut". Je recherche ça.

Le Fana de l'Aviation 418 2004_09 ??

[emmanuel GATO]

Je vais regarder. Merci les archivistes l

[moi]

Jean-Marc: oui à priori c'est ça "un changement de moteur en campagne". Un remplacement de moteur de Noratlas avec la chèvre prévue pour se fixer sur l'aile.

[emmanuel GATO]

Hello tout le monde,
En attendant la réalisation en cours de deux petits décals (insignes d'escadrille) du Vautour qui est pratiquement terminé, j'avance sur le dessin des plans du Noratlas. Je sais que de tels documents existent déjà, mais au 1/32 on peut entrer dans tellement de détails (par exemple le rivetage) qu'il faut des plans spécifiques.

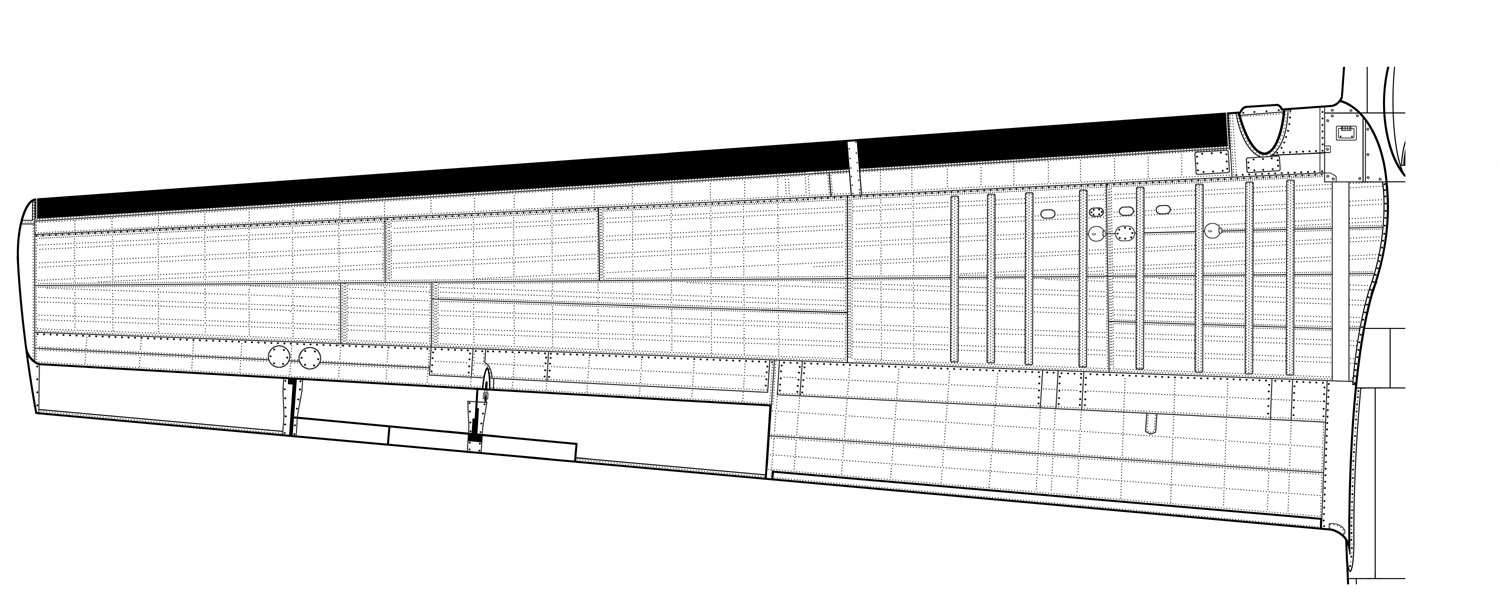

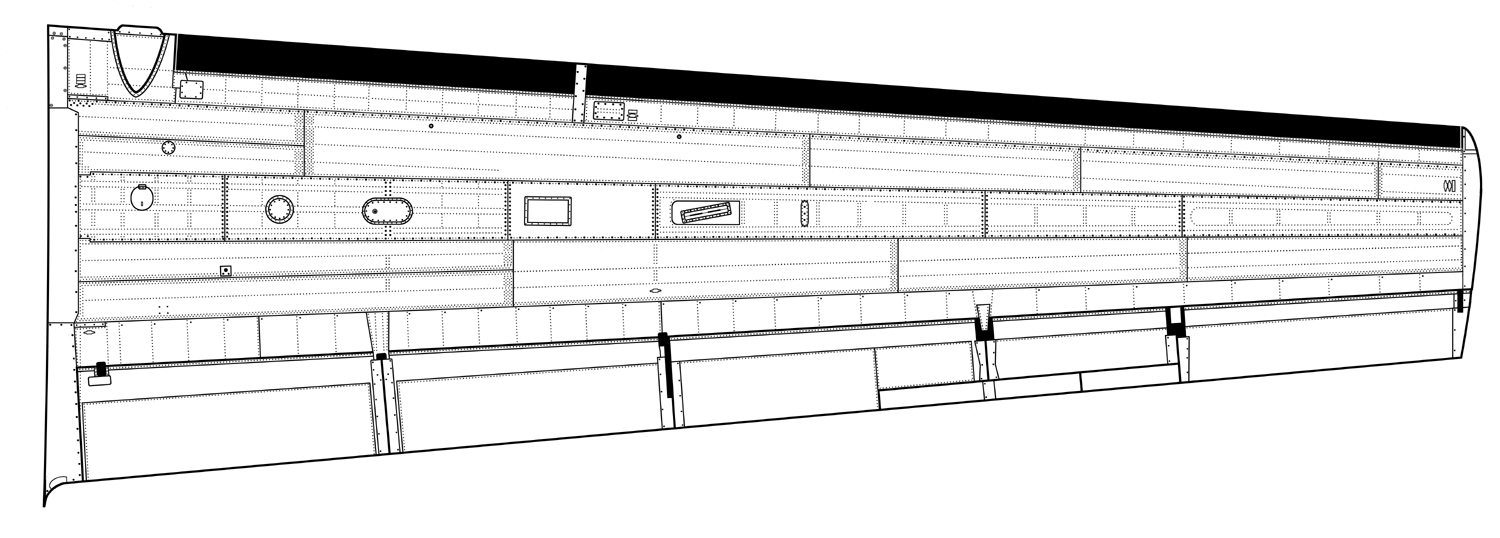

Grâce à la collaboration spontanée de certains spécialistes de l'avion ou du moins de Mastériens qui savent où aller chercher, j'ai terminé une première série de plans : l'intrados et l'extrados de l'aile extérieure gauche.
Pour info, je les publie sur le forum. Il en manque encore un peu, avant d'attaquer la maquette. Je n'y suis pas encore au premier coup de cutter!
Bonne suite à vous tous et au plaisir de vous lire
