Re: NORATLAS au 1/32

Message par Régis Biaux »

Bonjour à Tous,

Merci Emmanuel pour ces plans, on a là quelque chose de plus précis que ce l'on pouvait avoir jusqu'à présent.

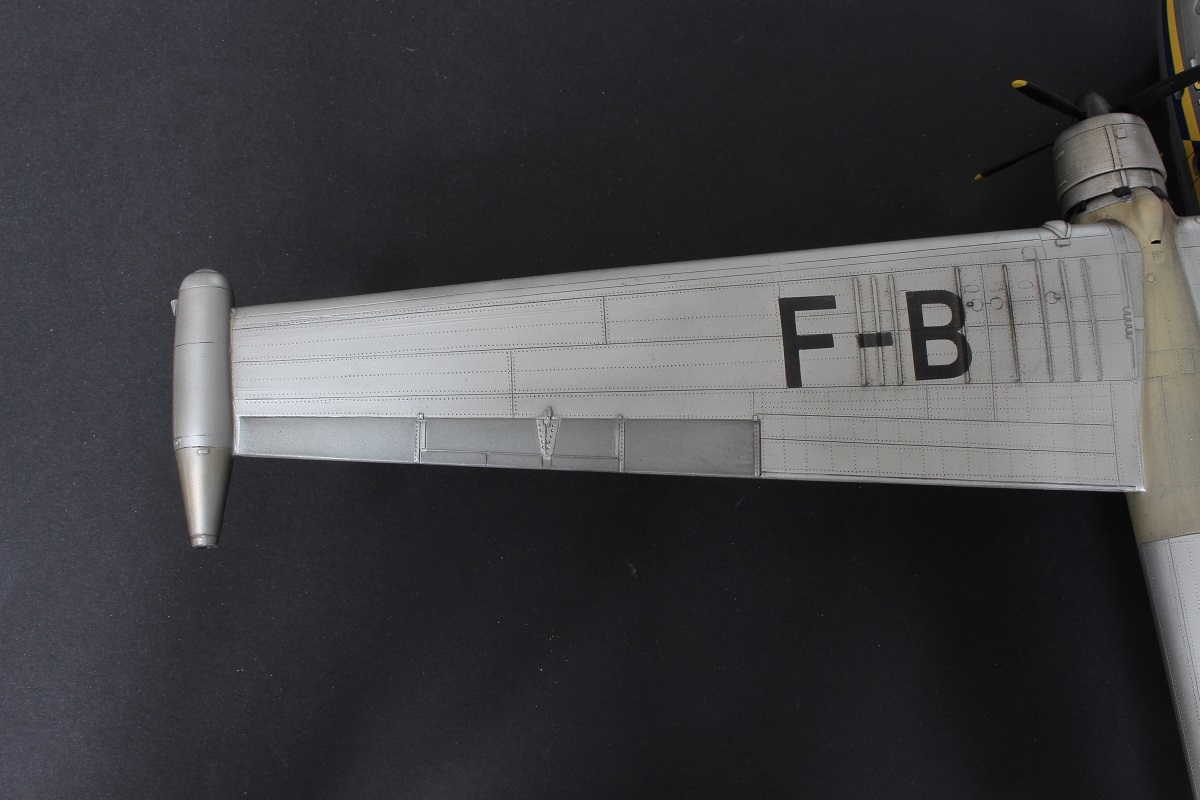

Et en regardant bien mon récent Nord 2502 d'UAT, et en comparant avec ton plan, je m'aperçois que mon rivetage n'est pas trop loin de la réalité, surtout que dans mon cas, je suis sur la base Heller au 1/72.
emmanuel GATO a écrit : sam. 18 sept. 2021 01:41 Image

(Idem pour l'intrados)

Sur mon prochain, je corrigerai certaines zones en fonction de "ton" plan.

C'est çà aussi le forum ! :wink:

Régis

Re: NORATLAS au 1/32

Publicité

Publicité


Avatar du membre
E.DLY
Messages : 4894
Enregistré le : lun. 28 mars 2005 19:24
Localisation : LFMX
Contact :

Re: NORATLAS au 1/32

Message par E.DLY »

Salut à tous,
Superbe entreprise que voilà.
C'est toujours un régal de voir de quoi tu pars pour arriver à la reproduction parfaite au final.
Bonne continuation et au plaisir de voir les premiers bouts :alcool1:
A+ pour la suite.
Modifié en dernier par E.DLY le sam. 18 sept. 2021 15:21, modifié 1 fois.
Projet: Oui
En cours: Beaucoup trop de lecture ; et un gros coup de mou !

J'ai les goûts les plus simples du monde. Je me contente du meilleur.
OW
emmanuel GATO
Messages : 823
Enregistré le : jeu. 19 juil. 2012 15:56
Localisation : Alpes de Haute Provence

Re: NORATLAS au 1/32

Message par emmanuel GATO »

Salut Régis,

Non seulement il n'est pas "très loin" mais il est même "très près". Comme tu peux l'imaginer, je m'étais beaucoup intéressé à ton montage plus qu'original.
Le plan que je trace s'appuie sur une doc constructeur qui montre le contour et la structure interne de l'aile. Ca permet de replacer un peu plus facilement les lignes de construction et les détails.
Pour le reste, des photos séquentielles des diverses parties de l'aile et, après moult tâtonnements, on finit par obtenir un tracé. Tout l'intérêt de dessiner sur ordi, c'est qu'il tolère les immanquables erreurs de positionnement des sous parties.
Je vais attaquer maintenant l'aile droite mais j'ai vu que la seule différence notable est le phare d'atterrissage et quelques menus détails de l'intrados. Ca devrait donc aller un peu plus vite et je vais pouvoir reprendre le fuselage, déjà bien avancé.
Pour ce qui est de ta maquette, je n'avais pas percuté que son aile était dépourvue de boudins de dégivrage sur le bord d'attaque. J'imagine que c'est une circulation d'air chaud prélevé sur les Marboré qui devait faire office en lieu et place.
Bon ben on va s'y recoller si je veux commencer un jour le zoziau...
Amitiés,
Manu GATO
Régis Biaux
Messages : 5172
Enregistré le : mer. 19 avr. 2017 07:14
Localisation : Normandie - Malaunay dans le 76

Re: NORATLAS au 1/32

Message par Régis Biaux »

Hello Emmanuel,

Merci pour tes remarques et compliments. :wink:
emmanuel GATO a écrit : sam. 18 sept. 2021 13:42 Salut Régis,
Pour ce qui est de ta maquette, je n'avais pas percuté que son aile était dépourvue de boudins de dégivrage sur le bord d'attaque. J'imagine que c'est une circulation d'air chaud prélevé sur les Marboré qui devait faire office en lieu et place.
Bon ben on va s'y recoller si je veux commencer un jour le zoziau...
Amitiés,
Quant aux boudins de dégivrage en BA, c'est vrai que les N.2502 d'UAT n'en étaient pas pourvus. Sans en avoir la suprême preuve, je pense que la raison première est que ces avions évoluaient en "zone chaude" et plus précisément en Afrique Equatoriale et que dans ces régions, point besoin de cet équipement.

Par contre, ceux d'Air Algérie en étaient pourvus, il y a des zones froides en Algérie même si l'utilisation majeure de ces avions les amenaient vers les zones d'exploitation pétrolière du Sahara.

Et puis si l'on regarde celui du Musée de l'Air portugais , c'est un ancien d'UAT (N2502 n°6 "6403" ex F-BGZF), le "mien" d'ailleurs, cet appareil n'en comporte pas non plus, mais après la revente d'UAT à la FAP, les avions continuèrent à évoluer en Afrique (Angola, Zaïre), donc similaire à l'utilisation d'UAT. Et là non plus pas de "retrofit".

Après pas facile d'en savoir plus aujourd'hui, il faudrait consulter des documents très techniques... :wink:

Très bonne préparation technique que je vais suivre avec grand intérêt.

Régis
emmanuel GATO
Messages : 823
Enregistré le : jeu. 19 juil. 2012 15:56
Localisation : Alpes de Haute Provence

Re: NORATLAS au 1/32

Message par emmanuel GATO »

Les amis, je vais finir par croire que je suis un peu zinzin…
Après avoir sué sur le Vautour pendant deux ans, il aurait été certainement opportun de me mettre sur pause et de retrouver le temps pour autre chose. Pensez-vous…
Me voilà d’attaque avec le Nord...

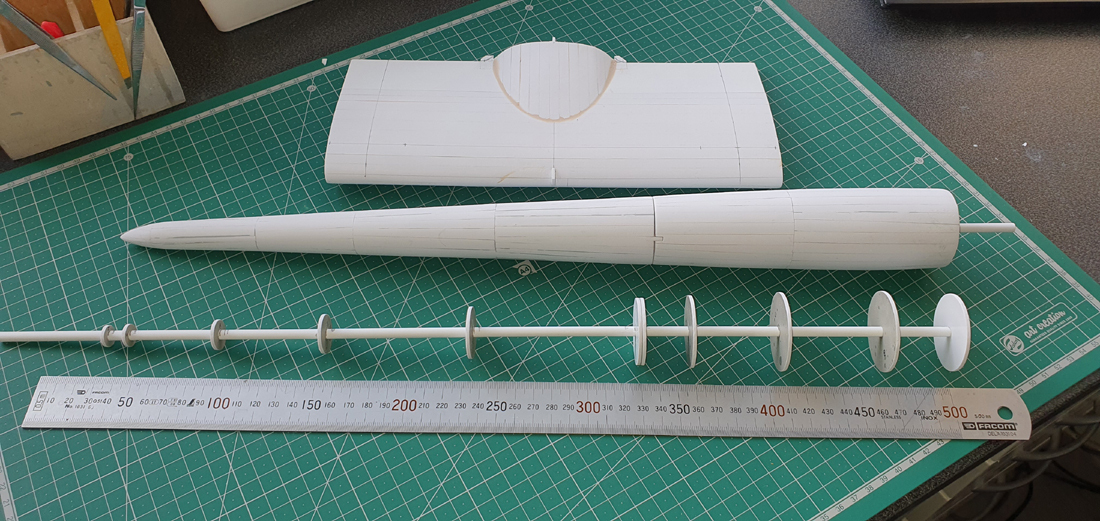

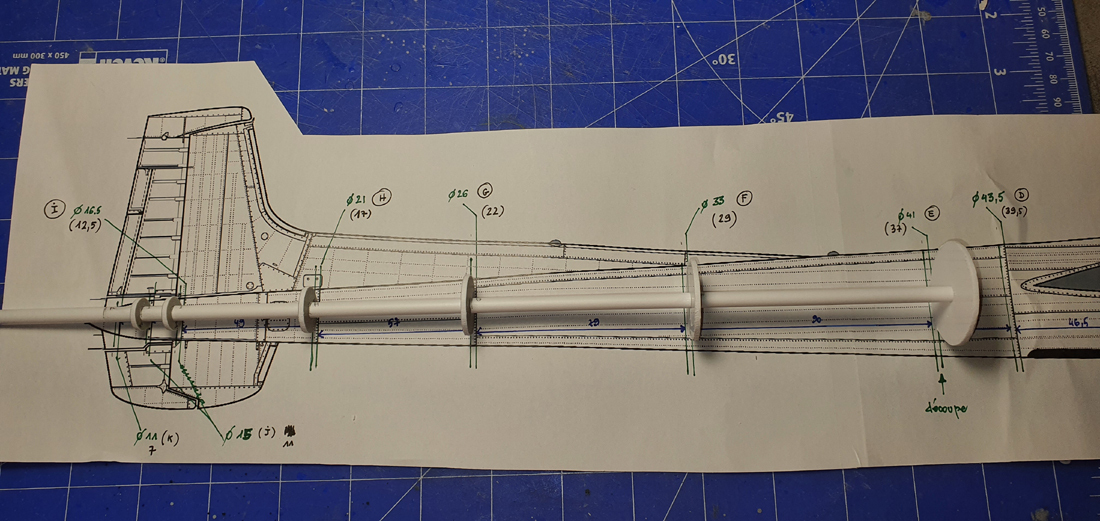

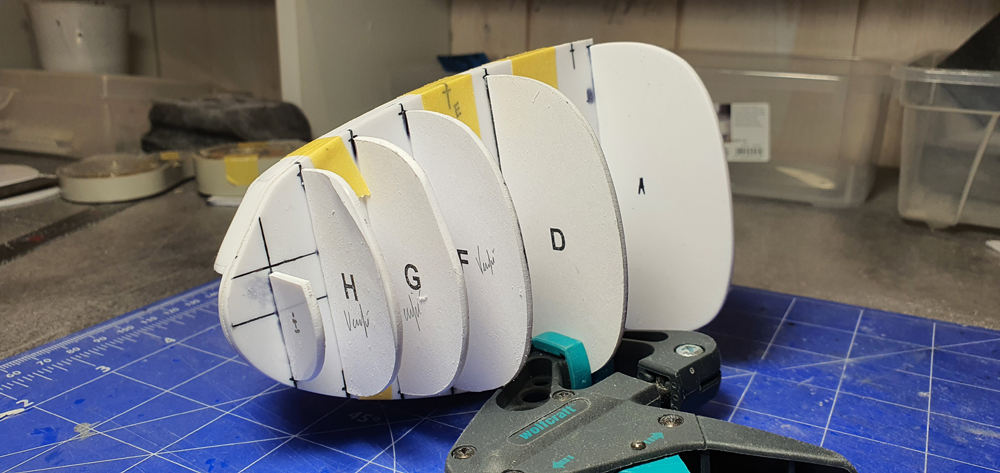

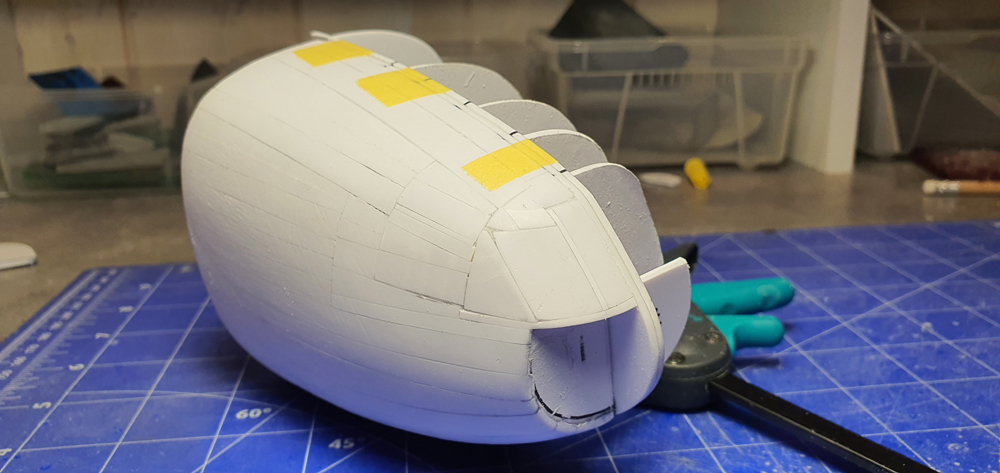

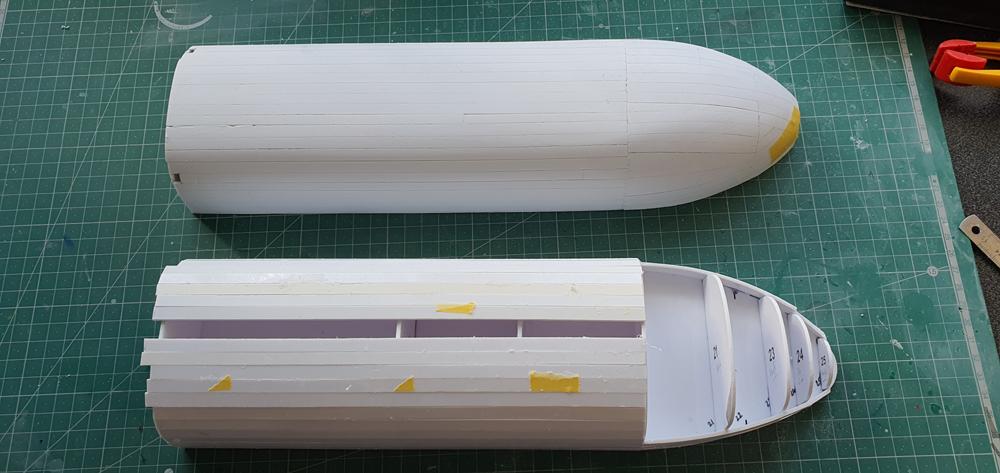

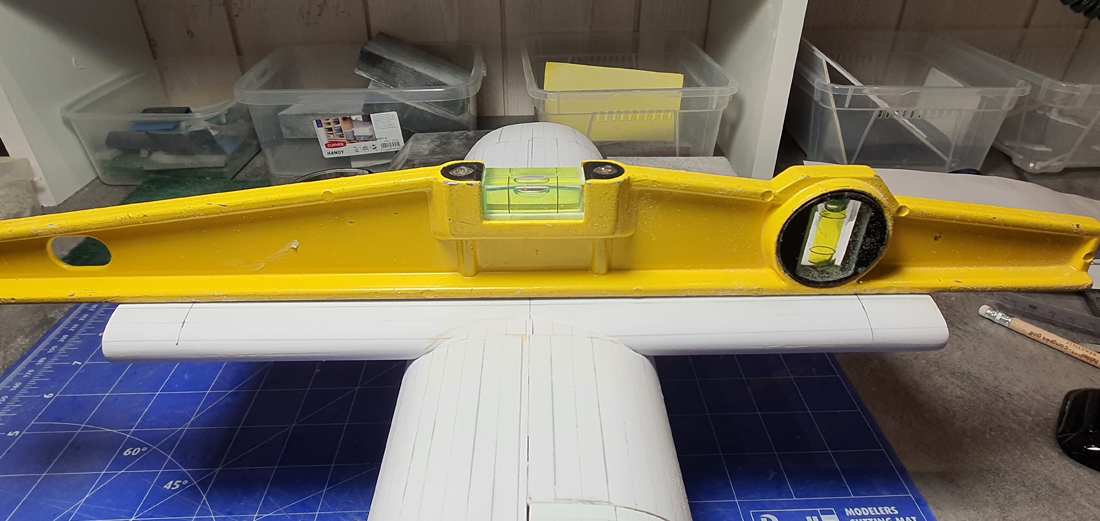

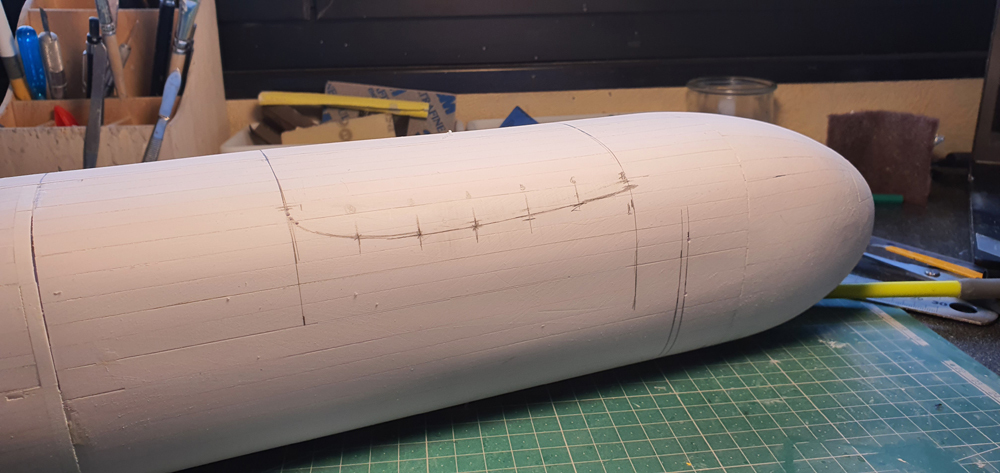

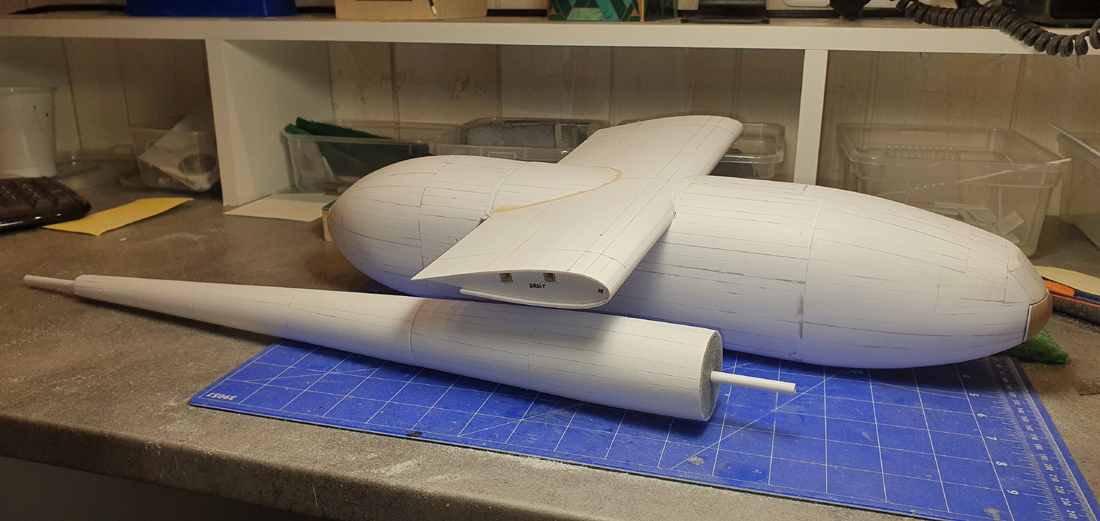

Je vous livre des photos sans commentaires. La technique de fabrication est désormais bien connue, donc pas besoin de m’appesantir. Les pièces sont au niveau du gros œuvre et il manque encore pas mal de ponçage et de mise en forme.
La prouesse de cette maquette (il y a toujours une difficulté) sera de réaliser certaines pièces en métal, notamment les trains et les longerons car le bestiau est encombrant (!) et par voie de conséquences lourd.
Autre demande lancée à la cantonade : mon pote Michel, ancien pilote de Noratlas m’a dit qu’une des missions « type » était l’emport d’un réacteur de Mirage IV à des fins de maintenance.
Auriez-vous des photos de l’installation à bord ? Chariot de transport, etc…
On n’en est pas encore là, mais bon, ça sera fait la recherche de doc. Merci par avance!

Amitiés et bon réveillon de nouvel an à tous !





Manu GATO
Avatar du membre
Son altesse
Messages : 12808
Enregistré le : mer. 18 juil. 2007 13:29
Localisation : Sud Hambourg

Re: NORATLAS au 1/32

Message par Son altesse »

Absolument splendide !!!!!
"De toute mes qualités, et Dieu sait que j´en possède, ma modestie est celle que je préfère!" Lord Brett Sinclair
https://www.germanprototypes.com/
Transall vaillant
Messages : 7636
Enregistré le : mar. 27 févr. 2007 21:04

Re: NORATLAS au 1/32

Message par Transall vaillant »

Ah ça y est !
T'es parti dans le dur ! :D
Ta manière de fêter le Nouvel An !!
Bonne suite !
@+
:wink:
Avatar du membre
Benoît
Messages : 4642
Enregistré le : mer. 12 nov. 2003 20:35
Localisation : Auvergne-Rhône-Alpes
Contact :

Re: NORATLAS au 1/32

Message par Benoît »

Bonjour Emmanuel,

Voilà qui nous promet de la lecture passionnante pour 2022.
Je suis avide de suivre ce projet. Quel bel avion !
Bonne fêtes de fin d'année également.
Benoît
Avatar du membre
AMIOT68
Messages : 1546
Enregistré le : dim. 19 déc. 2010 00:26
Localisation : Alsace, près de Colmar

Re: NORATLAS au 1/32

Message par AMIOT68 »

Ou : Comment finir l'année en beauté, et démarrer la nouvelle tambour battant :x
Super-Emmanuel est de retour, et ça va, ça va, ça va :ghee: :ghee: :ghee: :taré1: :taré1: :taré1:
Pierre, d'Alsace
Constructeur de zingues, trappanelles et autres ventilateurs... Ceux que j'ai pu caresser : Flamand, Noratlas, Vautour IIN, Mirage F1C, Magister...
Image Image
Avatar du membre
doudou
Messages : 2317
Enregistré le : sam. 22 janv. 2005 21:56
Localisation : Basse-Ham (57)

Re: NORATLAS au 1/32

Message par doudou »

C'est un sacré boulot :amen:
Griffin
Messages : 11880
Enregistré le : mar. 29 mars 2005 17:45
Localisation : Ruffec (16)

Re: NORATLAS au 1/32

Message par Griffin »

Pour le moment, ça en aurai presque l'air facile, puis ça se complique un peu, beaucoup....on va effectivement encore bien s'en régaler l'année prochaine. 8)
Avatar du membre
fombec6
Messages : 12989
Enregistré le : jeu. 4 mars 2010 15:54

Re: NORATLAS au 1/32

Message par fombec6 »

Ca va être le fil à suivre en 2022 ! :x
:wink:
Sergio

. . .Image. . .
"Croire et Oser"
Avatar du membre
Manu
Messages : 29053
Enregistré le : ven. 16 mai 2003 16:22
Localisation : Cherbourg

Re: NORATLAS au 1/32

Message par Manu »

fombec6 a écrit : ven. 31 déc. 2021 08:17 Ca va être le fil à suivre en 2022 ! :x
:wink:
Et sans doute en 2023 et 2024. :mrgreen:
Pilote d'essai chez Canon
Nous n'avons jamais su ce que les antilopes avaient contre les lopes...
baffozac
Messages : 2669
Enregistré le : mer. 7 mars 2007 01:44
Localisation : 13010

Re: NORATLAS au 1/32

Message par baffozac »

Manu a écrit : ven. 31 déc. 2021 13:13 Et sans doute en 2023 et 2024.
Possible, ce ne peut être du from the box :D :D :D
Qui veut faire quelque chose trouve un moyen. Qui ne veut rien faire trouve une excuse.
emmanuel GATO
Messages : 823
Enregistré le : jeu. 19 juil. 2012 15:56
Localisation : Alpes de Haute Provence

Re: NORATLAS au 1/32

Message par emmanuel GATO »

Et sans doute en 2023 et 2024. :mrgreen:
quelle médisance... je prends ma retraite en 2023!
Manu GATO
