Les hélicoptères au Viet Nam 1/48 = H-34 Kingbee Gallery Model Fini

Message par Abes »

Bonjour à tous,
Suite d'un de thèmes qui me tiens à coeur, la guerre du Viet nam, mais cette fois avec les voilures tournantes.
Il est coutume de dire que c'est ce conflit qui à lancé la cavalerie aérienne, et vu apparaitre les premiers hélicoptères de combat.
Tout le monde se rappelle de la scène mythique de l'attaque du village par les Huey dans le merveilleux Apocalypse Now.

Je vais commencé cette série par une machine mythique, le H-34 Chochaw, mais sous des couleurs assez rarement vues en maquette, celle du 219th Kingbee vietnamien.

Particularité de ces machines, elles étaient peinte en unité, avec à peu près toutes les peintures sombre disponible, ce qui fait que chaque machine portait un camouflage unique.
Elle ne portaient pas de marques non plus, étant principalement engagées dans des opérations discrète, voire spéciales.

La documentation est pas dingue sur le net, j'ai néanmoins trouvé un site assez complet https://sogsite.com/219thkingbee/ dont est issu la photo de la machine que je souhaites représenter.




Pour ce faire, je vais utiliser la très jolie maquette Gallery model du CH-34 US ARMY RESCUE. Il faut quand même étudier pas mal la notice pour utiliser les pièces nécessaires à la réalisation de cet hélico. Heureusement, toutes les pièces dont j'ai besoin se trouvent dans la boîte!

Premiers coup d'aéro prévu aujourd'hui.

Bon week end.
S.
Modifié en dernier par Abes le mar. 31 janv. 2023 14:37, modifié 3 fois.

Les hélicoptères au Viet Nam 1/48 = H-34 Kingbee Gallery Model Fini

Publicité

Publicité


Avatar du membre
Elorza
Messages : 1912
Enregistré le : sam. 10 nov. 2007 12:35

Re: Les hélicoptères au Viet Nam= H-34 ; UH-1D ; AH-1G ; OH-13S OH-1

Message par Elorza »

:x cool je vais suivre, tu le fais à quelle échelle ?
GromoV :) :D
Alpaga
Messages : 2574
Enregistré le : mer. 30 août 2006 22:12
Localisation : var-west

Re: Les hélicoptères au Viet Nam= H-34 ; UH-1D ; AH-1G ; OH-13S OH-1

Message par Alpaga »

Abes a écrit : sam. 7 janv. 2023 11:16 Bonjour à tous,
Suite d'un de thèmes qui me tiens à coeur, la guerre du Viet nam, mais cette fois avec les voilures tournantes.
Il est coutume de dire que c'est ce conflit qui à lancé la cavalerie aérienne, et vu apparaitre les premiers hélicoptères de combat.
Thème très intéressant en effet, mais je crois qu'il conviendrait plutôt de dire que les premiers hélicoptères de combat furent utilisés par la France, quelques années auparavant, en Afrique du Nord. Expérimentations diverses, tâtonnements, jusqu'à la définition de tactiques d'emploi.
Ces opérations furent suivies avec un certain intérêt ...
Il est évident que le "Siko" et le Huey émergent du lot, mais on pourrait peut-être y ajouter la "banane" (Shawnee aux US) pour son rôle précurseur.
Bonne continuation !
:hello:
Image Ils ne savaient pas que c'était impossible, alors ils l'ont fait ...
Abes
Messages : 1901
Enregistré le : jeu. 6 avr. 2017 09:51
Localisation : Vougeot City

Re: Les hélicoptères au Viet Nam= H-34 ; UH-1D ; AH-1G ; OH-13S OH-1

Message par Abes »

Alpaga a écrit : dim. 8 janv. 2023 11:00
Thème très intéressant en effet, mais je crois qu'il conviendrait plutôt de dire que les premiers hélicoptères de combat furent utilisés par la France, quelques années auparavant, en Afrique du Nord. Expérimentations diverses, tâtonnements, jusqu'à la définition de tactiques d'emploi.
Ces opérations furent suivies avec un certain intérêt ...
Il est évident que le "Siko" et le Huey émergent du lot, mais on pourrait peut-être y ajouter la "banane" (Shawnee aux US) pour son rôle précurseur.
Bonne continuation !
:hello:
Hello.
quand je parlais hélicoptères de combats, je pensais plus effectivement à des machines conçues spécialement pour se rôle, et pas au gunship sur des bases d'hélico de transport, mais tu as raison sur l'emploi d'armes dans ce type de machines.
Et j'ai effectivement oublié le Shawnee, que j'ai d'ailleurs en stock. Rien de surprenant, un jour j'ai réussi à paumer une aile de B1 au 48..
Abes
Messages : 1901
Enregistré le : jeu. 6 avr. 2017 09:51
Localisation : Vougeot City

Re: Les hélicoptères au Viet Nam= H-34 ; UH-1D ; AH-1G ; OH-13S OH-1

Message par Abes »

Bonjour à tous.
C'est donc parti pour le montage du H-34.
La maquette Trumpetter/ Gallery models est très jolie, je ne détaillerais pas à outrance , mais je vais essayé de faire un from box propre.

J'ai logiquement commencé par les sous-ensembles internes.

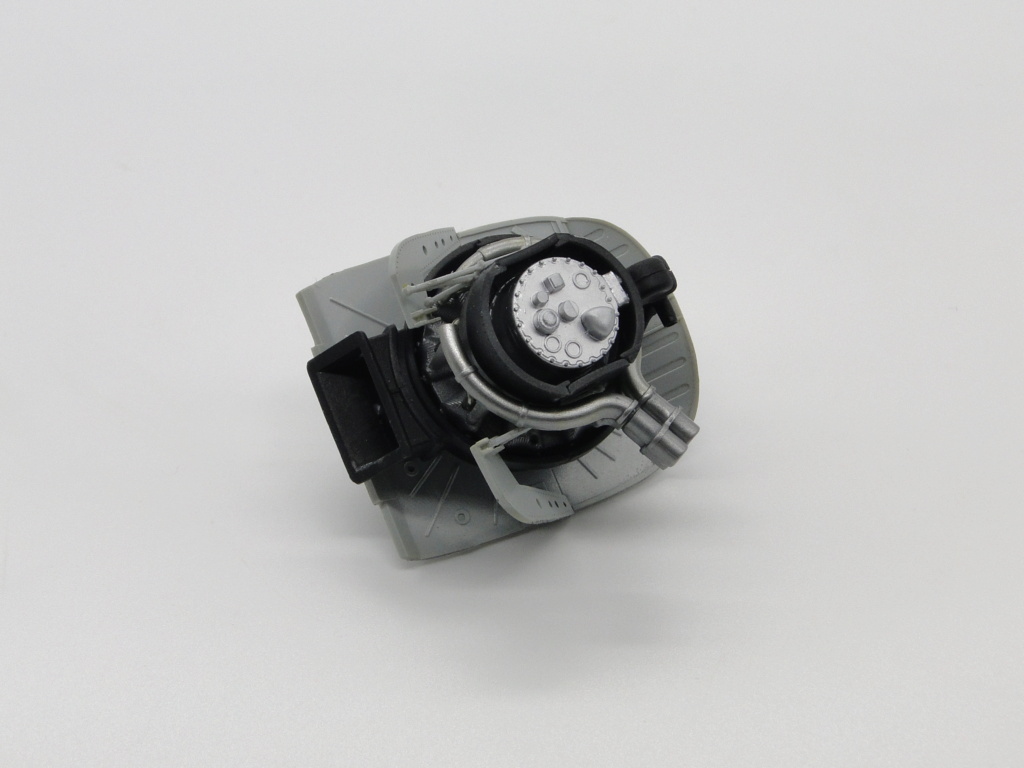

Le moteur :
Les pièces sont assemblées et peintes dans différents tons métalliques, du white alu au metal black, gamme Alclad après avoir été tous sous-couché en TS30 Silver Tamiya.

Je n'ai pas encore fait de salissures, ou de jus. ça viendra.

L'ensemble est ensuite monté sur le berceau, qui lui est peint en aircraft grey Mr Paint, là aussi, aucun vieillissement n'est encore fait.




Il faut être attentifs aux options de motorisations, et piocher dans les pièces non utilisées pour la bonne version. Scalemates donnant toutes les notices, un travail de recoupage entre les photos et les pièces est impératif.

Passons maintenant au poste de pilotage, peint lui aussi en Aircraft Grey.
J'ai fait quelques salissures à l'aéro, et ai passé un jus terreux sur l'ensemble des pièces. Les repiques de consoles sont faites à l'aéro après un travail fastidieux de masquage.




Il va s'en suivre le tableau de bord, fourni sous forme d'une pièce transparentes, ainsi que les sièges, commandes, et autres accessoires.

Pour finir, la soute.

C'est en fait cet ensemble qui va conditionner tout le montage des éléments internes. il faut donc être vigilant, et ne pas oublier d'étapes, ou de pièces.
Là aussi, la teinte est la même, Aircraft grey, et le traitement des salissure est le même que pour le poste de pilotage.

J'ai repris aussi quelques éléments moulés dans des couleurs différentes, je ne sais pas si c'était comme ça en réalité, mais ça fait ressortir un peu le travail, et ça me plaît.


Il faut là choisir la configuration de soute. Je pars sur des banquettes légères en toile, pour plus de réalisme, je vais certainement les refaire complétement.



Il reste donc encore pas mal de travail avant de finaliser cet intérieur, mais je suis assez content de ce que j'ai déjà fait.

La suite bientôt.
S.
Jérome D.
Messages : 8371
Enregistré le : mer. 15 oct. 2003 16:01
Localisation : Essonne
Contact :

Re: Les hélicoptères au Viet Nam= H-34 ; UH-1D ; AH-1G ; OH-13S OH-1

Message par Jérome D. »

Beau projet, et beau début !
Quelle échelle ?
Avatar du membre
fombec6
Messages : 12141
Enregistré le : jeu. 4 mars 2010 15:54

Re: Les hélicoptères au Viet Nam= H-34 ; UH-1D ; AH-1G ; OH-13S OH-1

Message par fombec6 »

Ca commence fort bien. :x
:wink:
Sergio

. . .Image. . .
"Croire et Oser"
Abes
Messages : 1901
Enregistré le : jeu. 6 avr. 2017 09:51
Localisation : Vougeot City

Re: Les hélicoptères au Viet Nam= H-34 ; UH-1D ; AH-1G ; OH-13S OH-1

Message par Abes »

Bonjour à tous.
J'ai donc un peu avancé sur les postes intérieurs.
J'ai choisi la configuration d'appareil d'appui léger, avec des banquettes passager. Il me faudra aussi installer la mitrailleuse 0.50 en sabord, mais je le ferais à la fin pour faciliter les étapes de peinture.

La soute est montée, et ensuite, les autres éléments viennent de greffer dessus. Le poste de pilotage, la cloison pare-feu avec le groupe moteur et la pièces sur laquelle viendra s'installer le rotor principal.

Comme il fallait s'y attendre, on ne va plus voir grand chose, j'ai assaye de faire en sorte que le peu qui restera visible soit agréable à l'oeil.

Voici donc les photos de l'état d'avancement de ce montage.

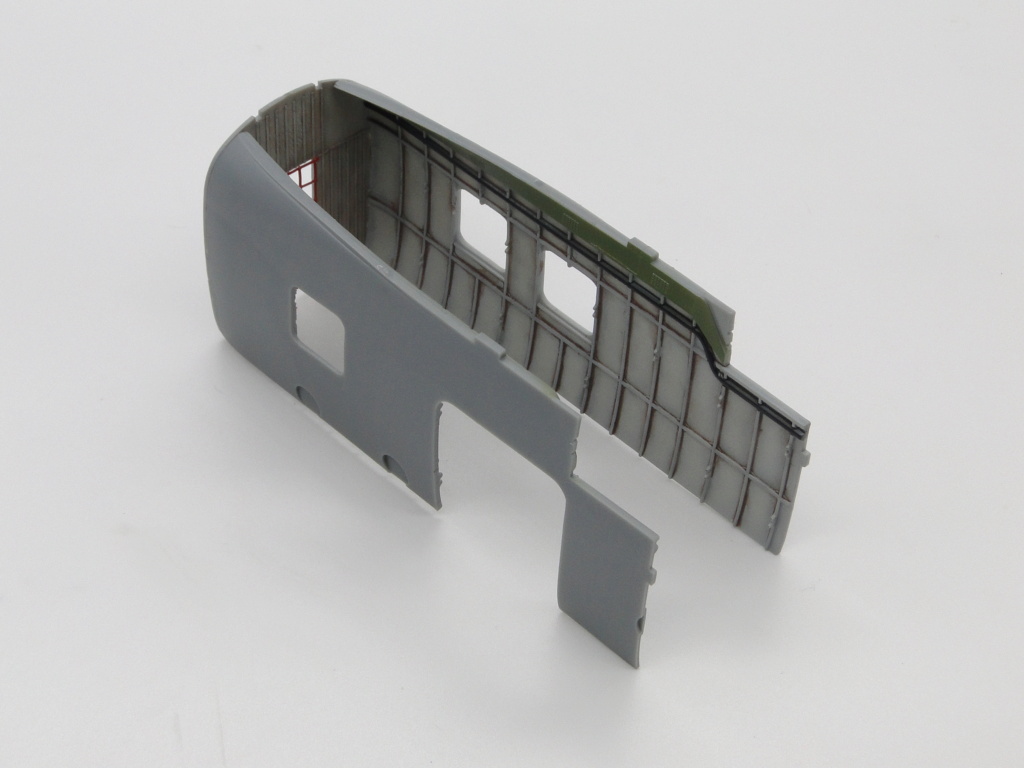

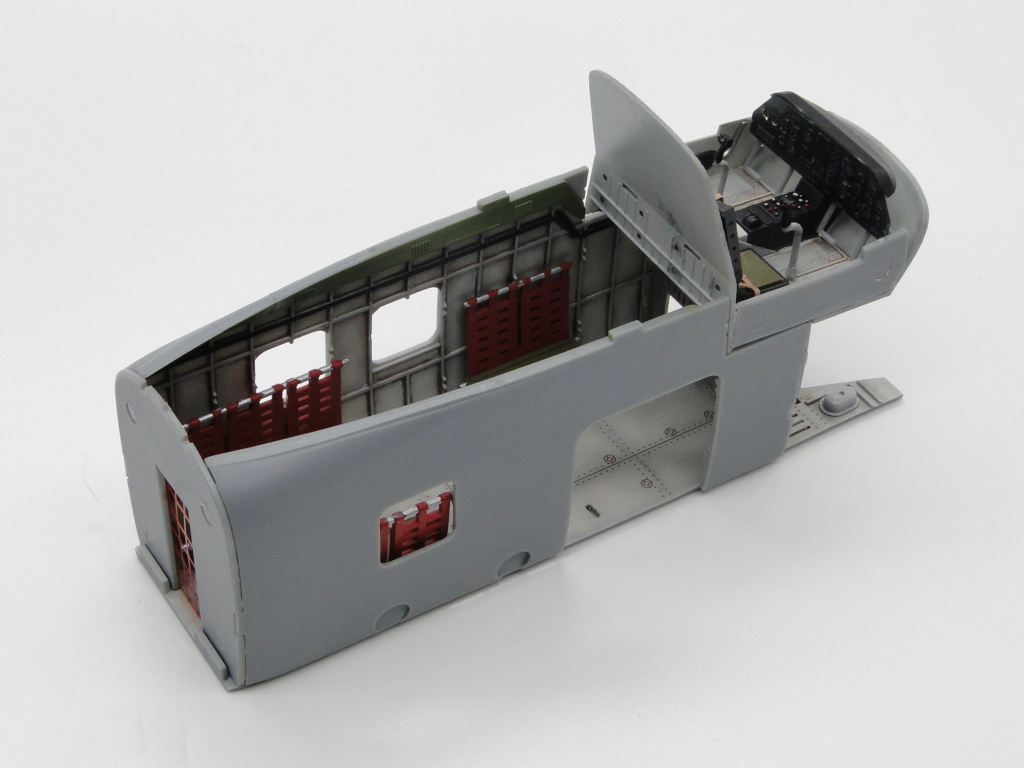

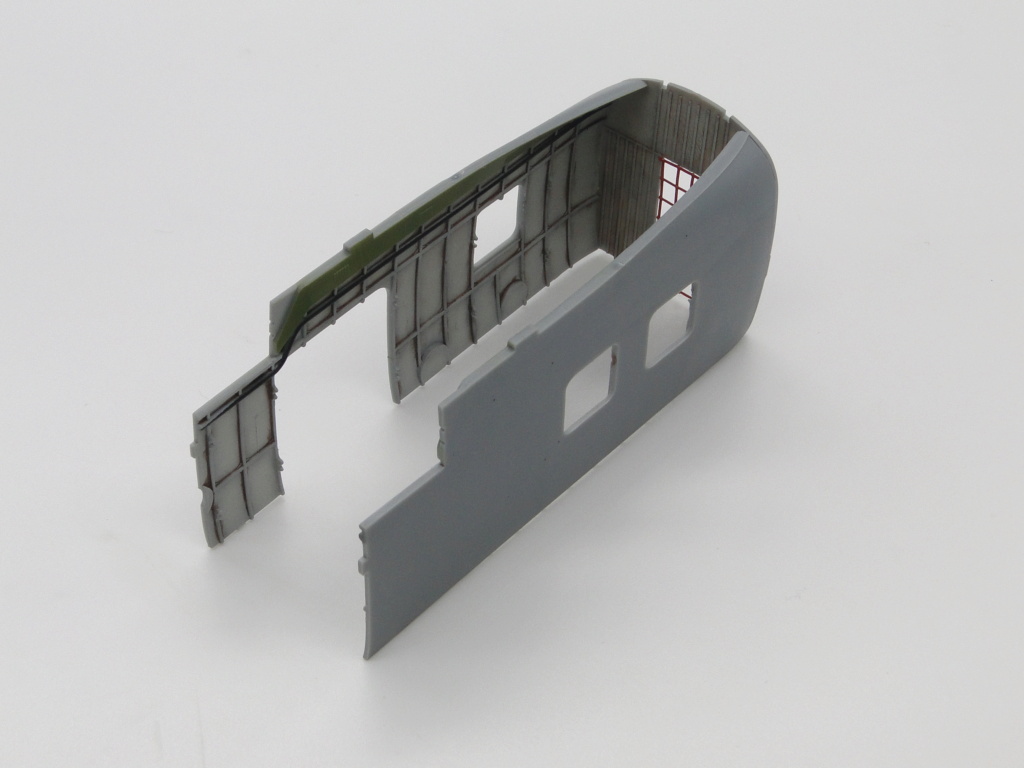

Les parois de la soute assemblées:

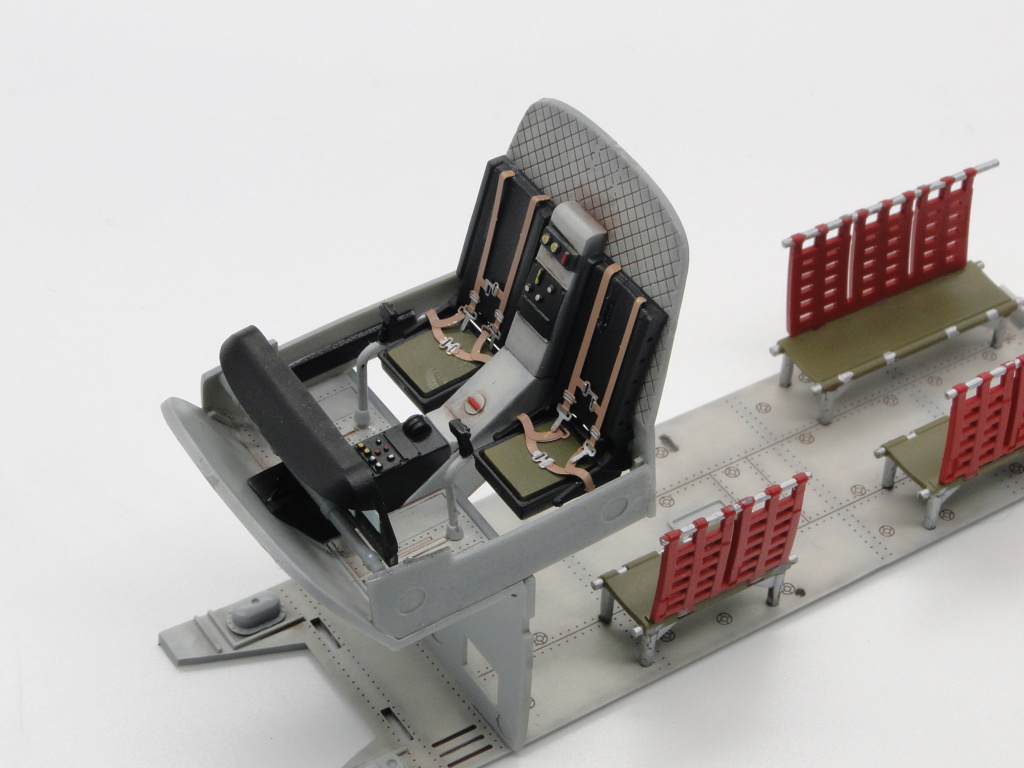

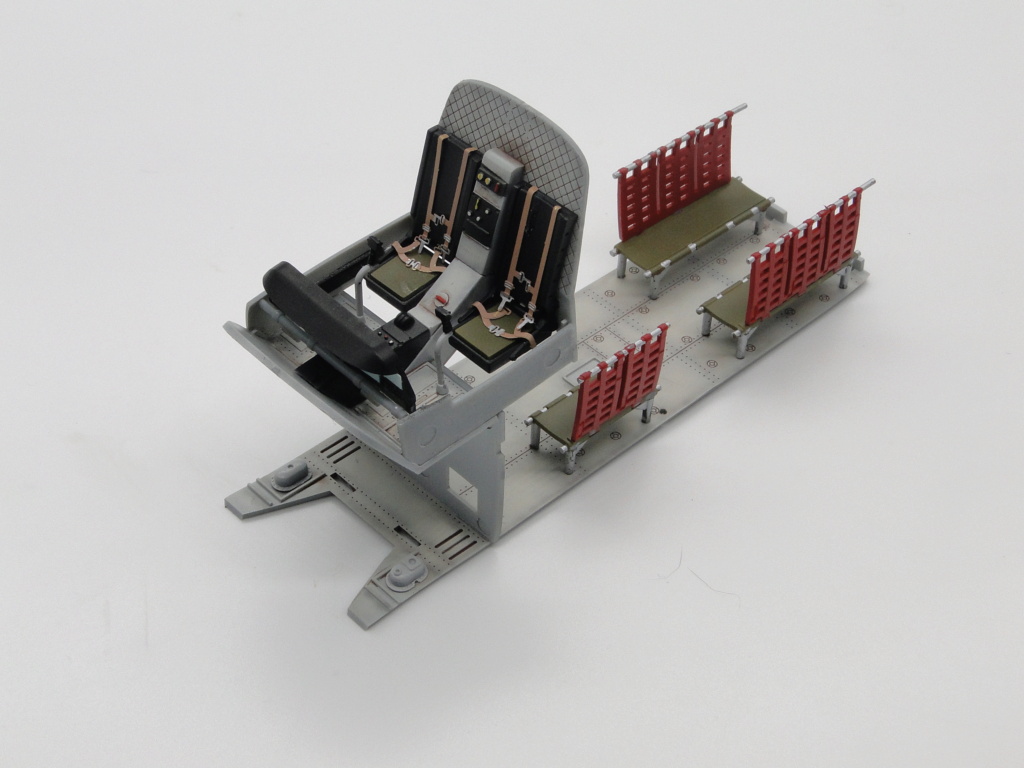

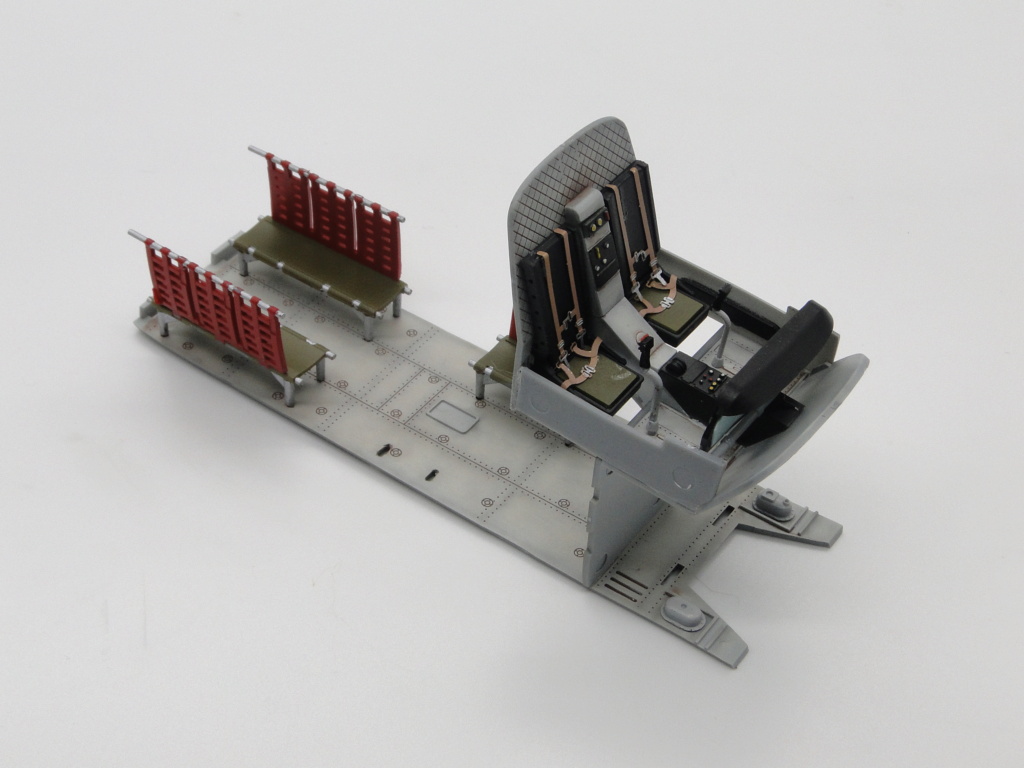

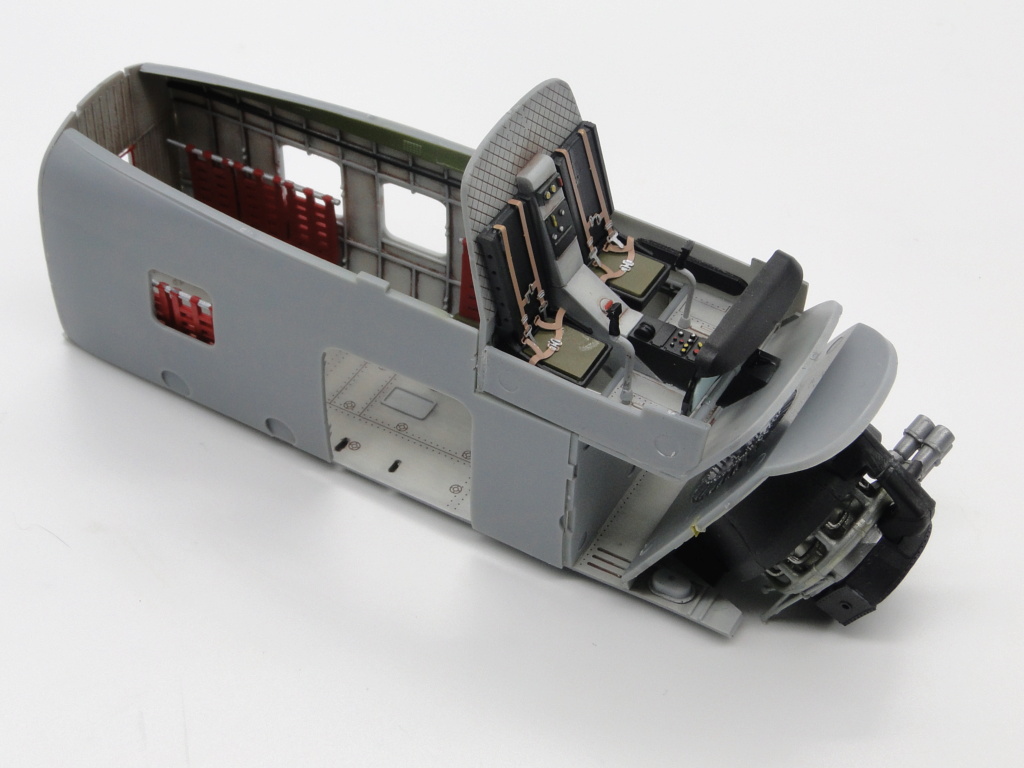

Le plancher, avec le poste de pilotage installé:




Le poste de pilotage lui restera assez visible.



Ensuite, avec les parois verticales de la soute en place




A suivre, le reste des intérieurs, la partie arrière, la boîte de rotor, et ça sera le temps de fermer le fuselage.

S.
Abes
Messages : 1901
Enregistré le : jeu. 6 avr. 2017 09:51
Localisation : Vougeot City

Re: Les hélicoptères au Viet Nam= H-34 ; UH-1D ; AH-1G ; OH-13S OH-1

Message par Abes »

Bonsoir à tous,
On continue donc avec la fin de montage et la mise en peinture du H-34.
Le montage ne comporte pas de gros pièges en soit, mais il faut être vigilant pour que tout rentre bien dans les demi-fuselages.


J'ai arbitrairement regarder dans mon stock de peinture et en ait sorti deux teintes : Le olive bred Vietnam MR Paint MRP-234 et le vert foncé du camouflage SEA FS 34079 MRP-101.

De ce que j'ai compris, les machines étaient peintes un peu avec ce qui passait dans le coin, sans schéma défini. Je me suis inspiré des rares photos disponible sur la toile, tout en essayant de rester cohérent dans le schéma.

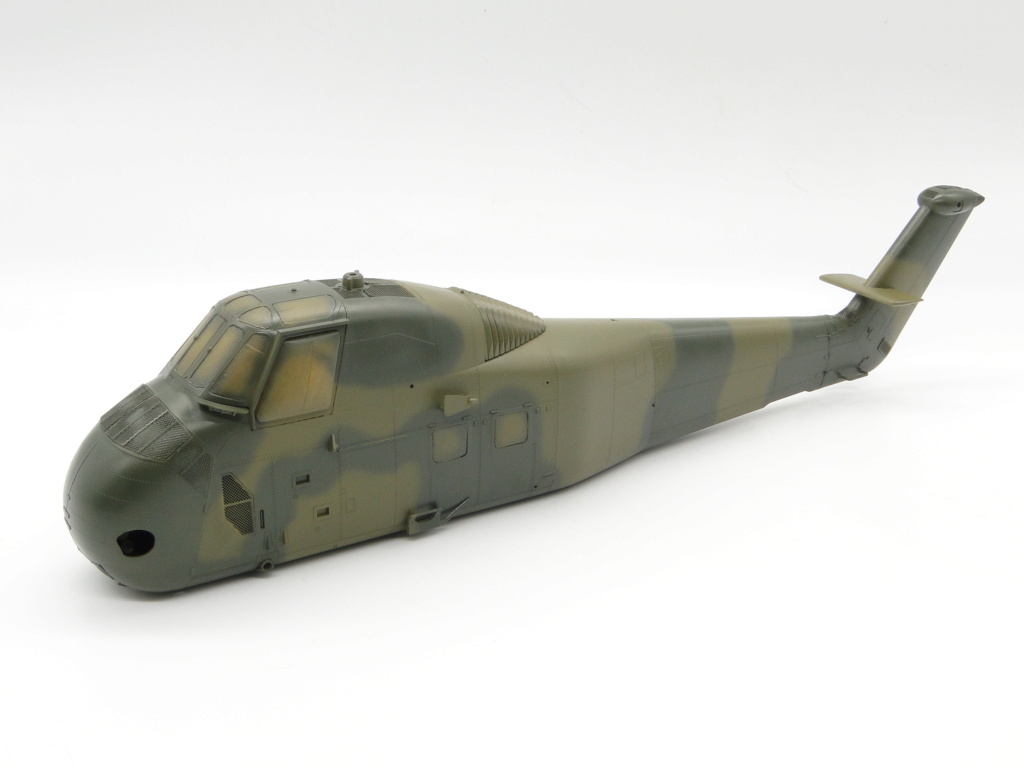

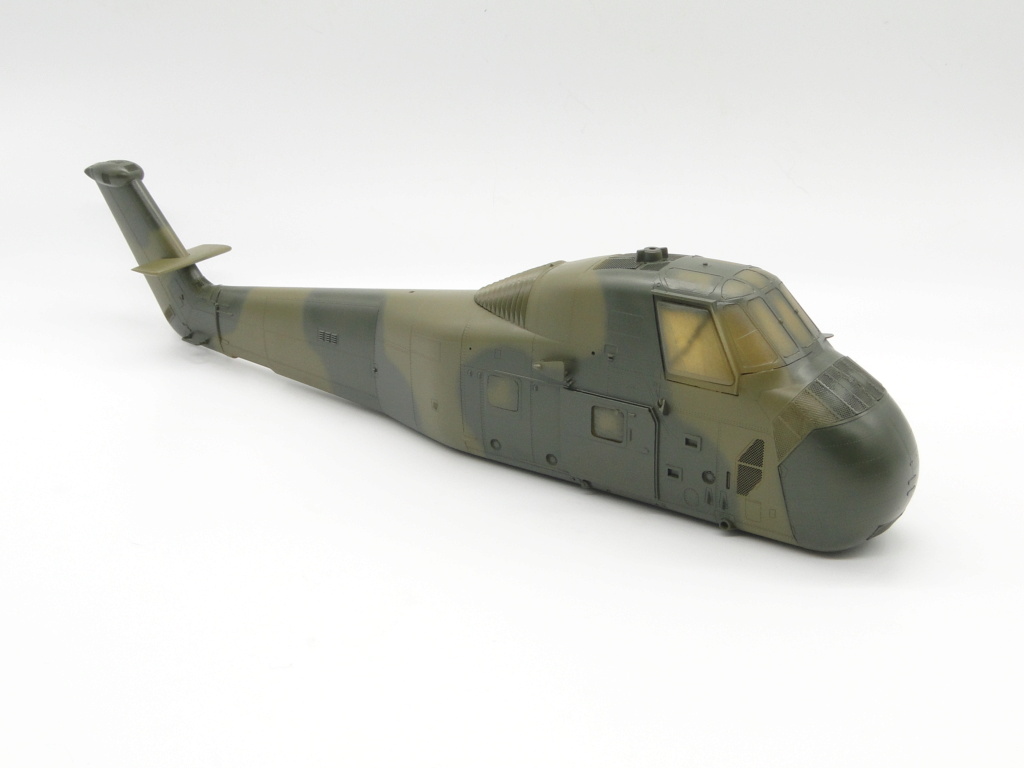

Voilà donc où j'en suis.







Bon, il va falloir un peu cradosser tout ce petit monde.

S.
Abes
Messages : 1901
Enregistré le : jeu. 6 avr. 2017 09:51
Localisation : Vougeot City

Re: Les hélicoptères au Viet Nam 1/48 = H-34 ; UH-1D ; AH-1G ; OH-13S OH-1

Message par Abes »

Bonjour à tous.
Les températures actuelles sont propices à rester au chaud. Donc, peinture, et patine.

J'ai repris les couleurs du H-34, par différents assombrissement et éclaircissement, en marbrage.

J'ai utilise systématiquement les teintes de bases, auxquelles j'ai ajouté des nuances différentes, directement dans le godet en phase de peinture.
C'est assez long, mais j'aime bien le rendu.

Voici l'avancement actuel.







A suivre, la peinture du dessous, et la patine à proprement parler.

Bon dimanche.
S.
Avatar du membre
RENAUD
Messages : 9215
Enregistré le : mar. 7 mars 2006 15:38
Localisation : Ligne bleue des Vosges

Re: Les hélicoptères au Viet Nam 1/48 = H-34 ; UH-1D ; AH-1G ; OH-13S OH-1

Message par RENAUD »

Je trouve ça très réussi :shock: En même temps ce camouflage me fait penser à ceux de certains Westland de l'Alat. Ici à côté du S-55 il y a manifestement le "planeur" de service. :mrgreen:
Capturer 17.JPG
Capturer 17.JPG (77.19 Kio) Vu 738 fois
Les frites Mac Cain c'est ceux qui en parlent le plus qui en mangent le moins, les maquettes c'est ceux ...


Image Image Image Image Image
Abes
Messages : 1901
Enregistré le : jeu. 6 avr. 2017 09:51
Localisation : Vougeot City

Re: Les hélicoptères au Viet Nam 1/48 = H-34 Kingbee Gallery Model

Message par Abes »

Bonjour à tous.
Merci Alain, effectivement, ça ressemble un peu. d'ailleurs, il faudrait aussi que je me penche sur le H-19.

Mais bon, pour le moment, je me concentre sur le Choctaw.

J'ai donc repris la patine, avec divers jus et lavis.
J'ai également démasqué les vitrages, et installé la porte latérale ouverte. Un mitrailleuse .50 viendra prendre place.

Le train est aussi installé, ainsi que les roues.

L'avantage de cette déco, c'est qu'il n'y a aucun marquage. Un problème en moins.

Voici l'avancement actuel.










A suivre, les rotors principaux et anti-couple.

Bonne semaine.
S.
Alpaga
Messages : 2574
Enregistré le : mer. 30 août 2006 22:12
Localisation : var-west

Re: Les hélicoptères au Viet Nam 1/48 = H-34 Kingbee Gallery Model

Message par Alpaga »

Il a déjà un bel effet patinois bien avancé :x
Les jambes de train sont celles du kit ?
J'en ai en métal blanc qui ont l'air peu engageantes.
:hello:
Image Ils ne savaient pas que c'était impossible, alors ils l'ont fait ...
Abes
Messages : 1901
Enregistré le : jeu. 6 avr. 2017 09:51
Localisation : Vougeot City

Re: Les hélicoptères au Viet Nam 1/48 = H-34 Kingbee Gallery Model

Message par Abes »

Alpaga a écrit : lun. 30 janv. 2023 09:40 Il a déjà un bel effet patinois bien avancé :x
Les jambes de train sont celles du kit ?
J'en ai en métal blanc qui ont l'air peu engageantes.
:hello:
Merci beaucoup.
Oui, les jambes sont bien celles du kit. Le montage est aisé, il me reste à reprendre le vérin.
Pour la patine, je me suis amusé comme un petit fou, entre jus de différentes teintes, coups d'aéro.. Il faudra faire un peu d'empoussièrement, je compte beaucoup sur les craies pastels.

S.
Abes
Messages : 1901
Enregistré le : jeu. 6 avr. 2017 09:51
Localisation : Vougeot City

Re: Les hélicoptères au Viet Nam 1/48 = H-34 Kingbee Gallery Model

Message par Abes »

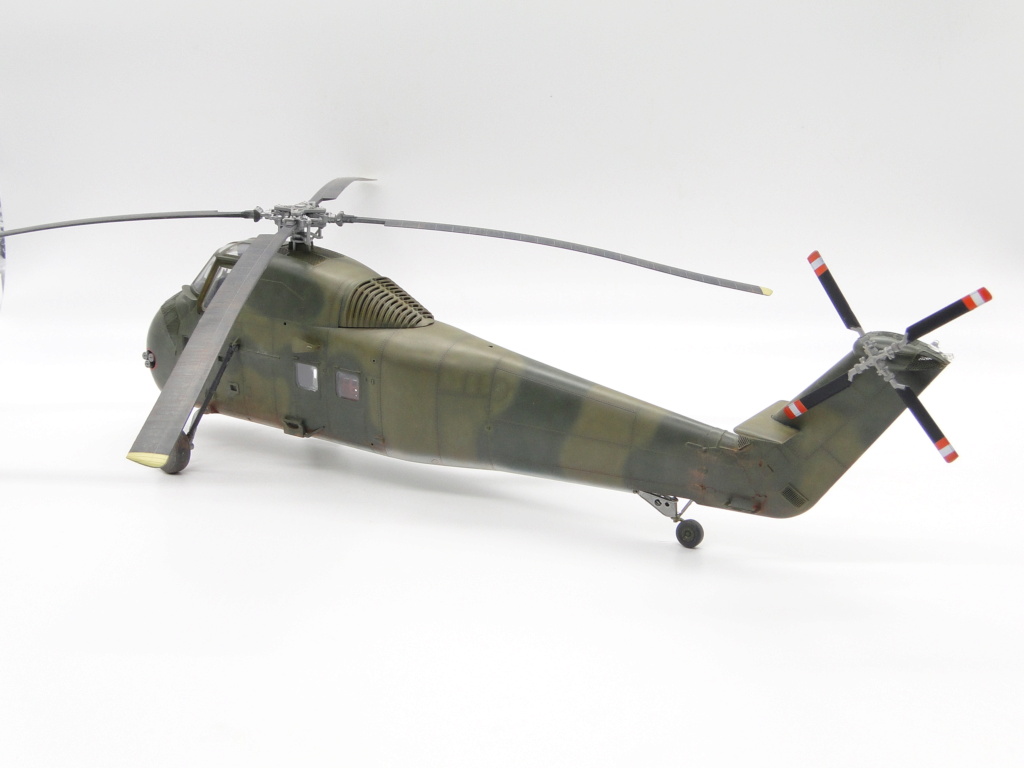

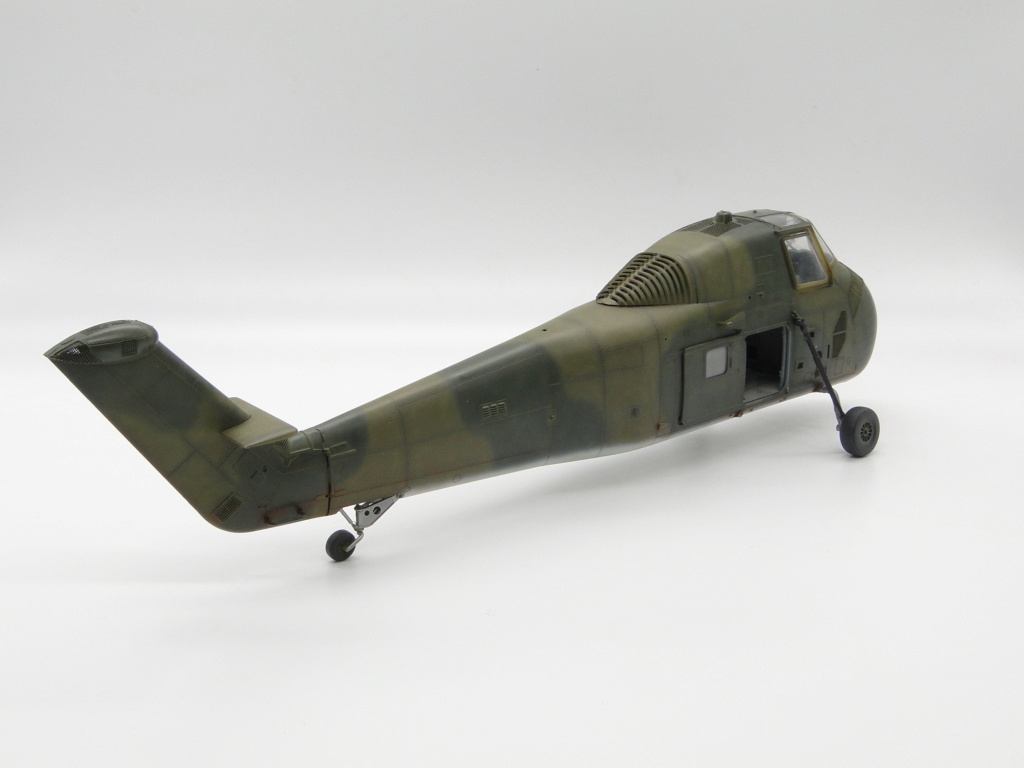

Et voici donc le post qui met un point final à ce montage.
