guide pour rivetage de fuselage

olivdelyon · Message par **olivdelyon** » sam. 28 oct. 2023 08:44

Bonjour a tous.

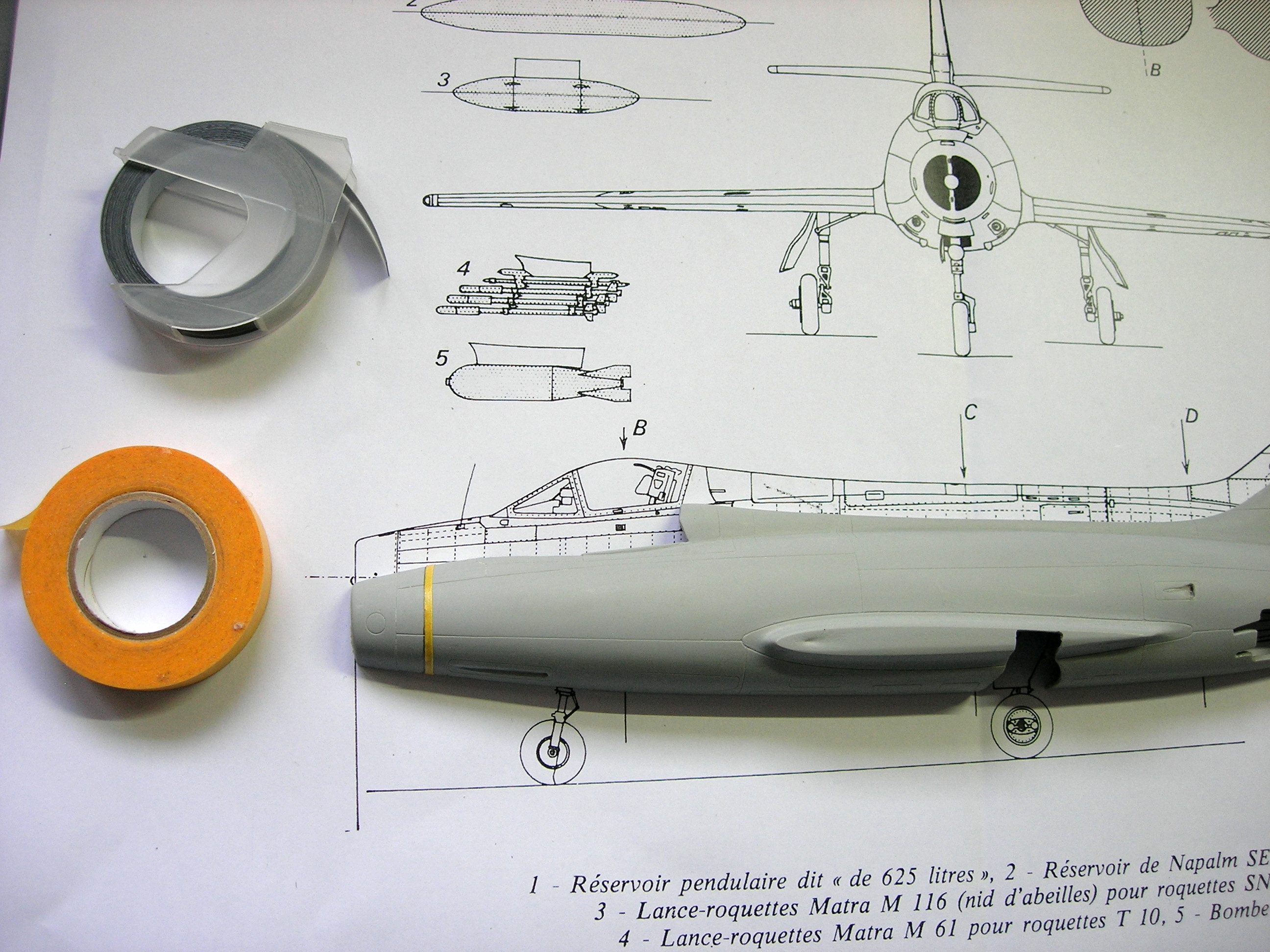

Pour mon Mystère IV, je bute sur un souci : le fuselage est tres rond et j'ai un mal fou a me faire des guides rectilignes. Comment faites vous pour trouver la bonne courbure a donner au ruban de masquage pour faire uneligne droite ?
Merci pour vos éclaircissements.

**Publicité**

Manu · Message par **Manu** » sam. 28 oct. 2023 10:04

Dymo.

Plus tu veux rectiligne, plus tu conserves la largeur initiale du ruban de façon à éviter qu'il se déforme.

Dans le cas de ton fuselage, il faut trouver un compromis parce que tu vas devoir courber le ruban quand même.

L'œil est ton meilleur ami.

Manu · Message par **Manu** » sam. 28 oct. 2023 10:06

Autrement il existe des gabarits de toutes formes mais le travail est beaucoup plus long car il te faut le scotcher de manière à éviter qu'il bouge.

olivdelyon · Message par **olivdelyon** » sam. 28 oct. 2023 10:53

Merci Manu. J'ai deja procédé comme çà, mais la rondeur du fuselage m'empêche de courber la bande dymo suffisemment. Vu le nombre de lignes a faire.... j'aimerais trouver une méthode efficace et répétable.

Manu · Message par **Manu** » sam. 28 oct. 2023 10:55

C'est donc le contraire, il faut que tu coupes ta bande très finement.

Tu peux obtenir 1mm, 1,5mm sans problème avec un réglet et un bon cutter.

olivdelyon · Message par **olivdelyon** » sam. 28 oct. 2023 10:59

Merci.j'essaye comme çà cette aprèm et je reviensici.

MiGs · Message par **MiGs** » sam. 28 oct. 2023 13:02

Tu peux aussi essayer de tracer la ligne et de la suivre je trouve que c'est plutôt efficace.

The Arrowhead · Message par **The Arrowhead** » sam. 28 oct. 2023 14:04

MiGs a écrit : sam. 28 oct. 2023 13:02 Tu peux aussi essayer de tracer la ligne et de la suivre je trouve que c'est plutôt efficace.

Faut quand même un gabarit pour tracer la ligne…

mktavion48 · Message par **mktavion48** » sam. 28 oct. 2023 15:38

Bonjour Olivier
Tu peux utiliser de la bande dymo.

Elle est autocollante et tu peux y découper des gabarit.
Tu la trouves dans les enseignes de papeterie exemple la vallée du bureau

Je l'ai découvert il n'y a pas longtemps elle m'a bien servie pour mon Mig-21 UM.
La bande fait 9 mm et le rouleau coûte 3€.
Jean Marie

mktavion48 · Message par **mktavion48** » sam. 28 oct. 2023 15:52

Petite précision, la bande doit être de type gaufrage ou embossage ou 3D.
Jean Marie

pascal Frey · Message par **pascal Frey** » sam. 28 oct. 2023 16:22

mktavion48 a écrit : sam. 28 oct. 2023 15:38 Bonjour Olivier
Tu peux utiliser de la bande dymo.

Elle est autocollante et tu peux y découper des gabarit.
Tu la trouves dans les enseignes de papeterie exemple la vallée du bureau
Je l'ai découvert il n'y a pas longtemps elle m'a bien servie pour mon Mig-21 UM.
La bande fait 9 mm et le rouleau coûte 3€.
Jean Marie

Si tu lis bien il dit qu'il a essayé à la bande Dymo, donc il en a.

@olivdelyon : tu peux aussi empiler plusieurs couches de scotch Tamiya et couper à la largeur que tu veux, ça fait un bon guide et plus souple que du Dymo.
Il m'est arrivé de riveter à l'oeil, comme dit plus haut juste en traçant au crayon et en suivant le trait avec la roulette.

olivdelyon · Message par **olivdelyon** » sam. 28 oct. 2023 17:15

The Arrowhead a écrit : sam. 28 oct. 2023 14:04
MiGs a écrit : sam. 28 oct. 2023 13:02 Tu peux aussi essayer de tracer la ligne et de la suivre je trouve que c'est plutôt efficace.
Faut quand même un gabarit pour tracer la ligne…

Merci Arrowhead.....

olivdelyon · Message par **olivdelyon** » sam. 28 oct. 2023 17:18

Merci à tous pour vos conseils.

Suivant celui de Manu, j'ai essayé des bandes de dymo fines de largeur 1.5mm. ok mais en réduisant ainsi la largeur de celle ci, la surface d'adhésivité a réduit...du coup elles ne tiennent pas au fuselage le temps de tracer la ligne...

j'ai testé la méthode Pascal Frey, il me semble que c'est la bonne , on suit bien le profil de l'avion et ça tient parfaitement au plastique.

me voilà donc parti pour un long travail fastidieux mais nécessaire.

Merci encore pour votre aide.

mktavion48 · Message par **mktavion48** » sam. 28 oct. 2023 18:05

pascal Frey a écrit : sam. 28 oct. 2023 16:22
mktavion48 a écrit : sam. 28 oct. 2023 15:38 Bonjour Olivier
Tu peux utiliser de la bande dymo.

Elle est autocollante et tu peux y découper des gabarit.
Tu la trouves dans les enseignes de papeterie exemple la vallée du bureau
Je l'ai découvert il n'y a pas longtemps elle m'a bien servie pour mon Mig-21 UM.
La bande fait 9 mm et le rouleau coûte 3€.
Jean Marie
Si tu lis bien il dit qu'il a essayé à la bande Dymo, donc il en a.

@olivdelyon : tu peux aussi empiler plusieurs couches de scotch Tamiya et couper à la largeur que tu veux, ça fait un bon guide et plus souple que du Dymo.
Il m'est arrivé de riveter à l'oeil, comme dit plus haut juste en traçant au crayon et en suivant le trait avec la roulette.

Bonjour Pascal
Et bien j'ai lu trop vite...

Bon

Jean Marie

olivdelyon · Message par **olivdelyon** » sam. 28 oct. 2023 18:42

petite précision : Après une heure de travail ; 3 couches de masque Tamiya me semble être le meilleur compromis entre souplesse et épaisseur pour guider le porte mine.

je continue....

mktavion48 · Message par **mktavion48** » sam. 28 oct. 2023 18:57

Merci Olivier,
Bonne continuation pour ce travail qui doit être chronophage en temps.
Hâte de voir le résultat.
Jean Marie

Warbird78 · Message par **Warbird78** » dim. 29 oct. 2023 15:11

Salut,

J'utilise un compas pour marquer plusieurs points équidistants d'une ligne de gravure (p.ex) et relie ensuite ces points avec de la bande adhésive Tamiya souple (le blanc). Ensuite, la bande adhésive peut servir de guide pour la roulette de rivetage ou pour tracer la courbe au crayon et ensuite riveter à main levée.

C'est la technique utilisée pour riveter l'arrière de ce F-104

Tristan

vbd · Message par **vbd** » dim. 29 oct. 2023 15:52

J'ai trouvé il y a un moment un ruban adhésif spécialement fait pour cela, existe en plusieurs largeurs, et avec des repères tous les millimètres ! C'est évidemment plus cher que les rubans Dymo, mais l'adhérence est bien adaptée aux maquettes: c'est (pub gratuite !) le "DSPIAE CG Series scribing guide tape", j'ai trouvé cela sur ebay... et ça va bien ! Avec les faibles largeurs, on peut plus facilement faire une ligne droite sur une surface courbe... et les grandes largeurs peuvent guider les deux bords d'un panneau...

Denis

olivdelyon · Message par **olivdelyon** » dim. 29 oct. 2023 16:08

vbd a écrit : dim. 29 oct. 2023 15:52 J'ai trouvé il y a un moment un ruban adhésif spécialement fait pour cela, existe en plusieurs largeurs, et avec des repères tous les millimètres ! C'est évidemment plus cher que les rubans Dymo, mais l'adhérence est bien adaptée aux maquettes: c'est (pub gratuite !) le "DSPIAE CG Series scribing guide tape", j'ai trouvé cela sur ebay... et ça va bien ! Avec les faibles largeurs, on peut plus facilement faire une ligne droite sur une surface courbe... et les grandes largeurs peuvent guider les deux bords d'un panneau...

Denis

ouhhh ça m'a l'air de la balle cet adhésif, merci beaucoup.

MiGs · Message par **MiGs** » lun. 30 oct. 2023 00:22

Warbird78 a écrit : dim. 29 oct. 2023 15:11
C'est la technique utilisée pour riveter l'arrière de ce F-104

Tristan

Waouh

.
Je l'ai raté si tu l'as posté, celui là.
C'est la grande classe, ce rivetage et l'encrassement sur les pétales de tuyère

.

The Arrowhead a écrit : sam. 28 oct. 2023 14:04
MiGs a écrit : sam. 28 oct. 2023 13:02 Tu peux aussi essayer de tracer la ligne et de la suivre je trouve que c'est plutôt efficace.
Faut quand même un gabarit pour tracer la ligne…

Oui mais c'est plus tranquille de poser un gabarit a suivre au porte mine qu'un gabarit a suivre a la riveteuse.
Mais effectivement, faut bien commencer par poser une ligne. Des bandes caches fine et l'oeil qui aligne tout ça, je ne vois pas trop d'alternative

Manu · Message par **Manu** » lun. 30 oct. 2023 06:38

vbd a écrit : dim. 29 oct. 2023 15:52 J'ai trouvé il y a un moment un ruban adhésif spécialement fait pour cela, existe en plusieurs largeurs, et avec des repères tous les millimètres ! C'est évidemment plus cher que les rubans Dymo, mais l'adhérence est bien adaptée aux maquettes: c'est (pub gratuite !) le "DSPIAE CG Series scribing guide tape", j'ai trouvé cela sur ebay... et ça va bien ! Avec les faibles largeurs, on peut plus facilement faire une ligne droite sur une surface courbe... et les grandes largeurs peuvent guider les deux bords d'un panneau...

Denis

Et ça peut guider avec précision un rivetage au perloir.

Un grand merci, voilà une découverte géniale.

Manu · Message par **Manu** » lun. 30 oct. 2023 06:50

Bon, on ne trouve ça qu'en Chine à priori même sur eBay.

A 7 balles mini, autant allez chez Alimachin pour 2 balles.

Livraison fin décembre mais rien à regraver en ce moment, ça tombe bien.

Yoyo · Message par **Yoyo** » lun. 30 oct. 2023 07:56

Si tu veux quelque chose à retraver, je peux sûrement t’aider Manu

Manu · Message par **Manu** » lun. 30 oct. 2023 10:17

Yoyo a écrit : lun. 30 oct. 2023 07:56 Si tu veux quelque chose à retraver, je peux sûrement t’aider Manu

Ferais-tu partie du clan des "j'aime pas ça" ?

olivdelyon · Message par **olivdelyon** » lun. 30 oct. 2023 13:37

Manu a écrit : lun. 30 oct. 2023 06:50 Bon, on ne trouve ça qu'en Chine à priori même sur eBay.

A 7 balles mini, autant allez chez Alimachin pour 2 balles.

Livraison fin décembre mais rien à regraver en ce moment, ça tombe bien.

pareil je viens d'en commander un rouleau..livraison entre le 27/11 et le 27/12.....
