Ma dernière visite remonte loin
Des problèmes médicaux assez costauds m’ont touchés ont mis sérieusement en question la poursuite de ma participation dans notre hobby
L'intérêt pour les nouvelles technologie , la vieilles idées de revenir au scratch que j'avais déjà connu dans mon expérience de maquettisme naval bois et
les limitations que j'ai connue pendant quelques temps au niveau de ma dextérité mais aussi dans la faculté de tenir une même position un certain temps m'ont conduit
à prendre un tournant important :
J'ai définitivement abandonné les boîtes et le 1/48
Passage au scratch intégral au 1/32 avec l'aide de la technologie SLA entre autres

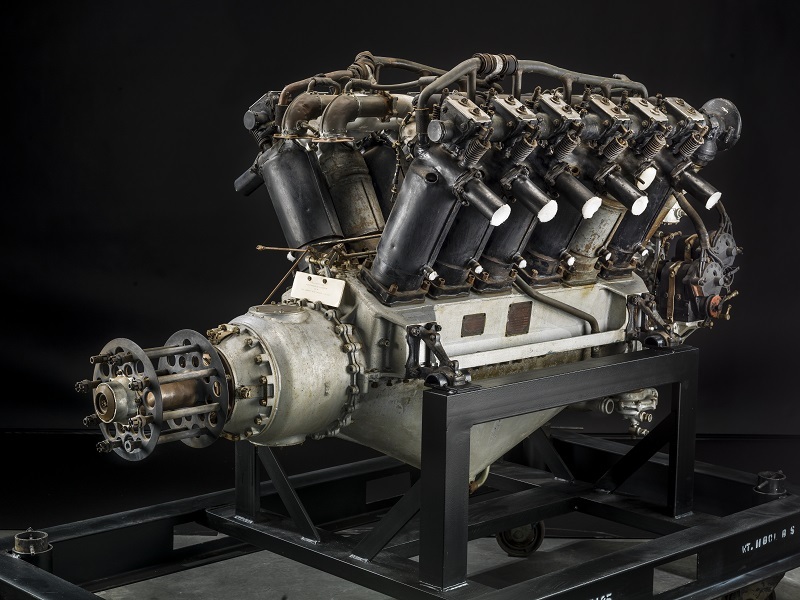

J'ai débuté en fanfare par le projet dément du Felixtowe F-2A , vénérable hydro-coucou de 1917 pensant acheter les moteur Eagle VIII chez Wingnut Wings.
Mais ... a plus ! :oups:
Terminé WnW divs5 divs5
J'ai donc décidé de les faire moi-même et donc à partir de photos , de plans , de vues 3 D et avec le long apprentissage du logiciel Freecad et de calcul
c'est parti !!
Je vous présenterai le début de la réalisation de ce monstre (90 cm d'envergure au 1/32) dans un prochain post
J'utilise pour ces modèles , PVC , résine , métal (feuilles et profilés) , bois (contreplaqués et profils) , fils et filins divers et variés , etc ...
Le Felixtowe représentant une réalisation de longue haleine, vous vous en doutez , notamment pour ses moteurs , je construis parallèlement un coucou plus petit
pour me reposer un peu de la somme énorme de travail que me vaut ce projet
L'idée m' est venue de faire cette petite pantoufle biplanesque ( +/- 27,5cm d'envergure) lors de ma grosse"crise"de polyarthrite (plus de facilités de manipulation )
et hop mise en chantier pour le montage début janvier
Le Curtiss Triad fut le premier hydravion "opérationnel" de l'histoire , introduit dans l'US Navy en 1911
Associé à Louis Paulhan , Curtiss visait le marché européen ce qui au final s’avérera un échec commercial , la concurrence française l'emportant largement

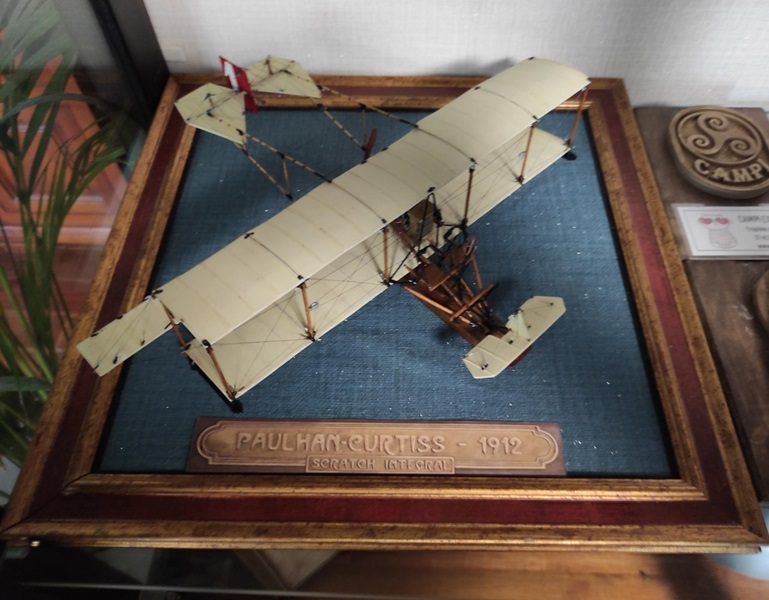

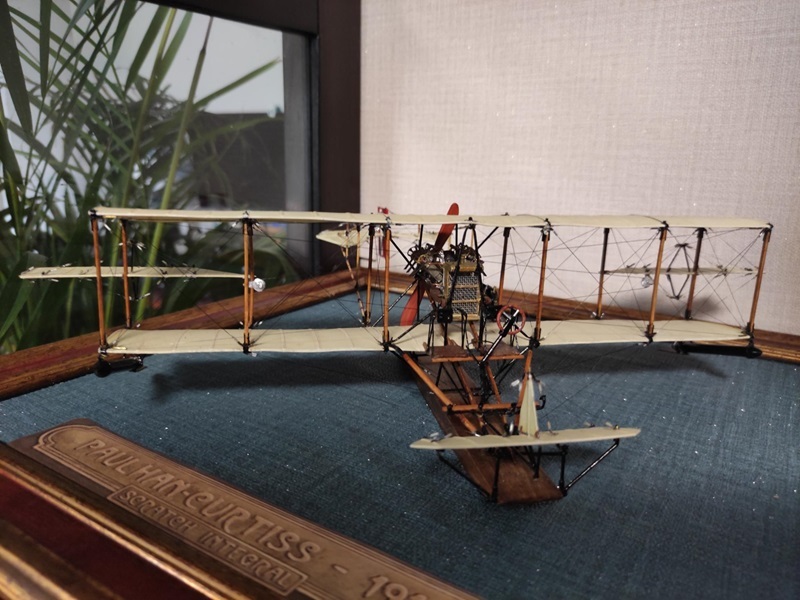

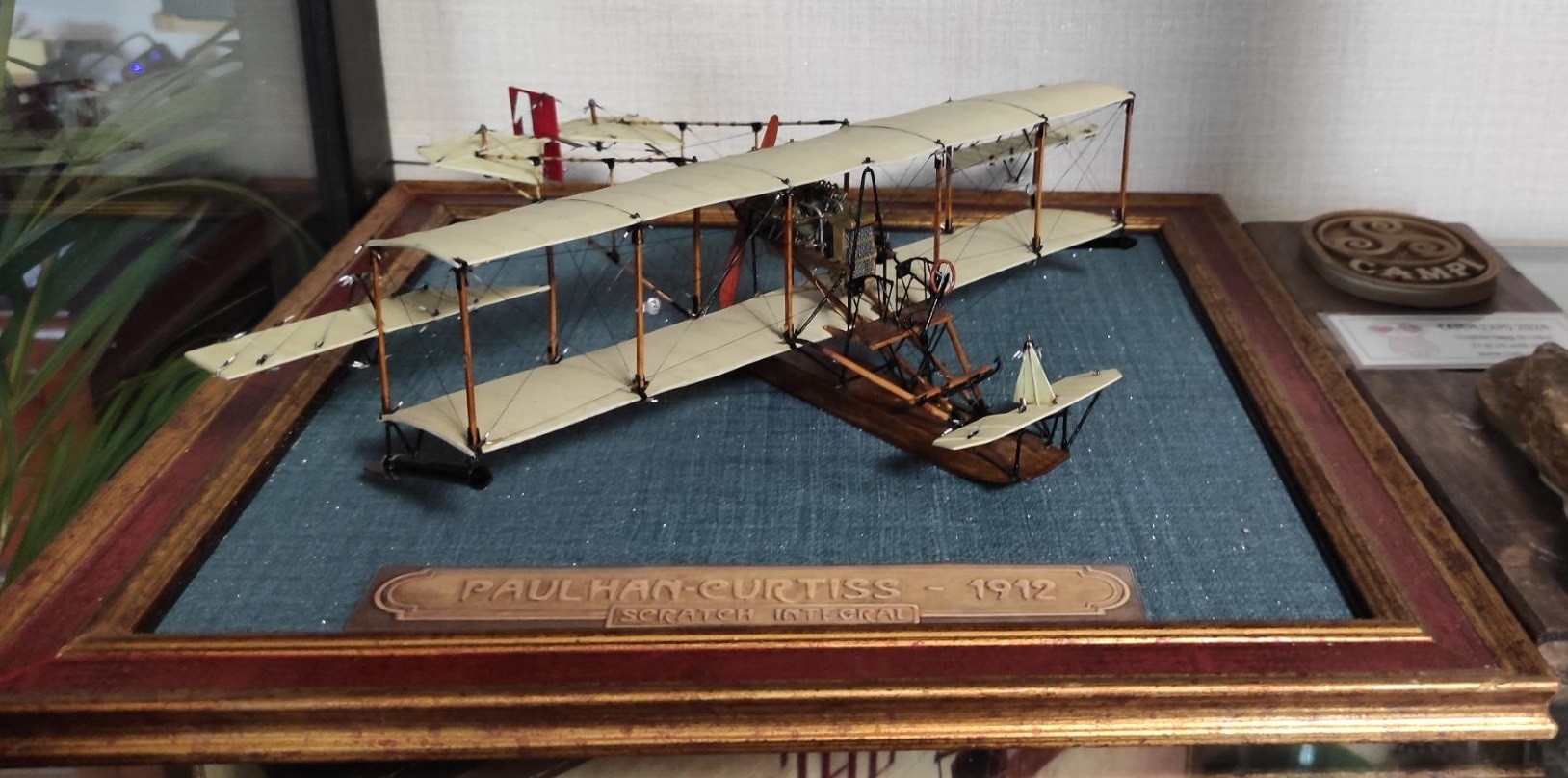

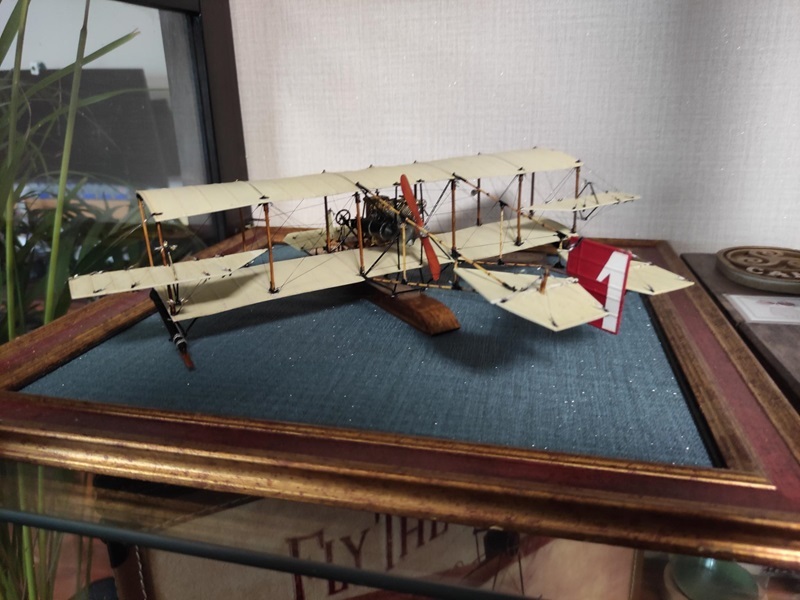

Inspiré des prodigieuses réalisations du très regretté Des Delatorre (https://forum.ww1aircraftmodels.com/ind ... pic=9603.0 ) , je vous présente donc le Paulhan-Curtiss de 1912 , qui présente quelques nuances avec son grand frère américain
Le Paulhan-Curtiss à Arcachon , 1912
Louis Paulhan
Les avions étaient envoyés par bateau en caisses et l'atelier de Paulhan les "montaient" à Saint Juan les Pins devant parfois adapter des moteurs plus "locaux" ,
les frais d'expédition des moulins depuis les Etats-Unis étant exorbitants , le Triad était « cher » (33000 francs-or sans moteur) et pouvait difficilement concurrencer ses rivaux européens
Le Curtiss Paulhan était propulsé par un moteur Curtiss O de 8 cylindres , 75 CV . Aucun modèle O n'a survécu et les répliques actuelles du Triad sont motorisés par des OX 5,version améliorée du O
et qui ont équipé entre autres les JN-4 "Jenny" Leur nombre fut tellement important qu'on en trouve encore sans trop de problème .
Ce sera également le principal groupe propulseur du successeur du Triad , le model F dont la première version est sortie en 1913 et qui sera le premier hydravion à coque et redan de Curtiss mais ceci est une autre histoire
La construction :
Démarrage par la réalisation du flotteur principal , contreplaqué de 1mm pour les flancs et les renforts internes, 0,6mm pour le dessus et dessous
L'alvéole centrale du flotteur est emplie de plomb de pêche collé avec une colle époxy , ceci afin de donner une bonne stabilité au modèle fini
A mon grand regret , suite à un bug de mon PC , j'ai perdu les photos de l'en cours de la construction du flotteur
La face inférieure du flotteur est finie par la pose de 3 lattes d'1 mm d'épaisseur et 1,5mm de largeur courant le long des flancs et à l'axe du flotteur
Les nombreuses vis qui fixaient les éléments du flotteur sont figurées par des passages avec une roulette de rivetage
3 bouchons , réalisés avec une ronde de laiton de 1mm, fendu au moyen d'une micro-scie sont fixés sur chaque flanc du flotteur
En parallèle , démarrage de la réalisation des fichiers Freecad pour la reproduction du moteur
J'ai eu de la chance de dégotter deux photos ( les seules que j'ai pu trouver) du Curtiss O.
Ainsi avec l'aide appréciable des photos de la réalisation de Des Delatorre ainsi que des photos d'éléments du OX 5 , son successeur , j'ai pu recréer le plus gros du moteur
images culasse
image cylindre
Master bloc moteur
Master cylindre
Master distributeur (Delco si vous préférez ) la pièce fait 4mm de long
Pompe à eau diamètre 5mm
Bloc moteur en sortie d'impression
Cylindres en sortie d'impression
Cylindre après ébarbage
et bloc moteur ...

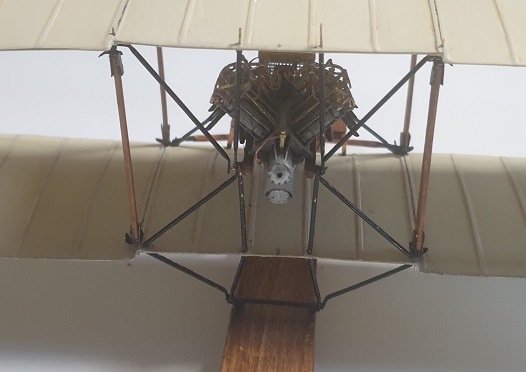

Le moteur fini fait moins de 30mm
La qualité de l'impression m'a épaté
Je ne regrette pas l'achat de cette imprimante SLA !
La suite : ailes , ailerons et dérives :
Les ailes sont fabriquées au moyen de deux feuilles de styrène 0.4mm formées au bon profil
Pour obtenir ce profil , j'ai réalisé un outil spécifique et utilisé un ...rouleau à tarte
Une fois la première feuille galbée , collage de la deuxième , re-compression et maintien par scotch
Le séchage est assez rapide
Ensuite , collage de "traverses" représentant les nervures de l’aile très en saillie sur cet avion ; la toile était assez mince
Pour cela , utilisation de profilés 0.28mm x 0,75mm , Ensuite ponçage
Platine pour former le galbe des ailes
Les autres éléments sont fabriqués selon le même principe mais sans galbe, ceux ci étant plans
Dérives
Ailerons
Stabilisateur avant
Montage de la structure portante
Pose des mats qui supporteront sièges et structure portante du moteur , profilé peuplier 2x 1.5 mm, cure dent bambou ,
et tube laiton peint en noir mis en forme pour les terminaisons
Pose de l'aile inférieure et de ses supports réalisés en tube laiton 1mm
Ajout de la structure de commande de vol qui agissait sur le dérives de profondeur , un volant (impression résine) qui sera posé ultérieurement commandait la dérive de direction
"Dossier"sièges réalisés en tube laiton 0.8mm , tige 0.4mm et feuille d'alu , laqué noir
La poussée avec les épaules sur cette structure actionnait les ailerons selon le sens de poussée
Le pilotage devait être plutôt ardu !!

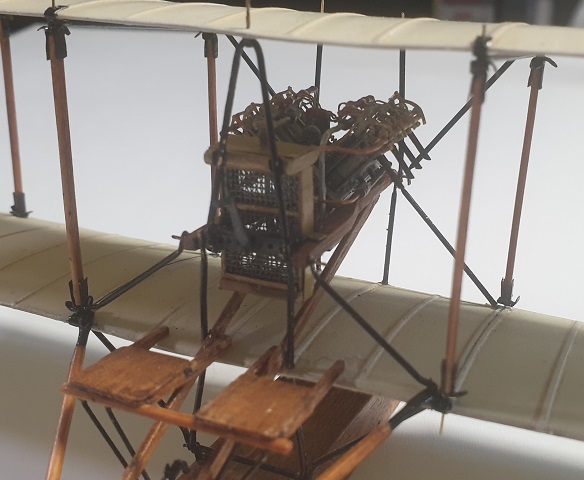

Réalisation de le structure portante en profilé carré peuplier 2mm
Armature portante en tube laiton 1mm

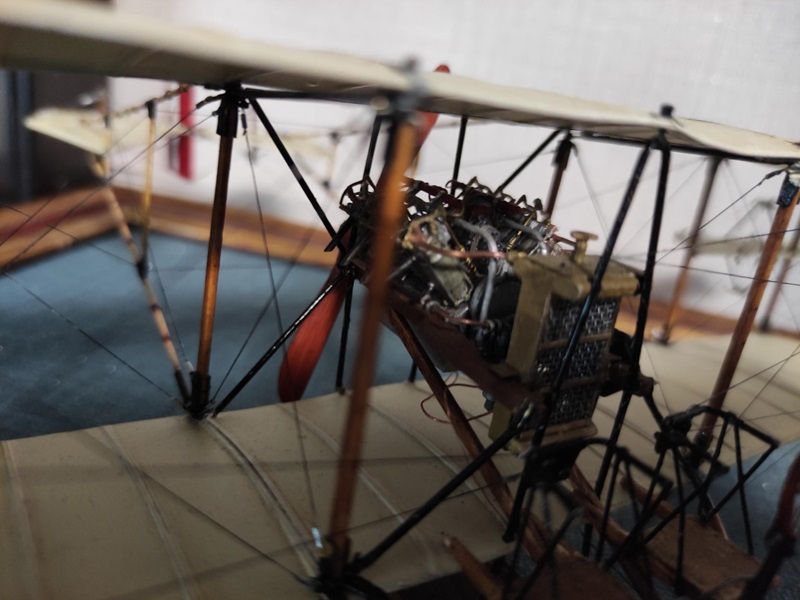

Éléments du moteur : outre les tirages en résine , le moteur se compose de 8 poussoirs en "S" en tige laiton 0.4mm mise en forme et aplatie
avec une pince sans rainures , 8 axes pour ces poussoirs fil cuivre 0.8mm pendus à une extrémité avec une micro-scie ,
16 ressorts de soupape , fil laiton 0.3mm sur axe tige 0.3mm qui servira se guide pour le collage sur le cylindre et
de 8 tiges de poussoir , tige 0.4mm avec ressort en fil laiton 0.3mm
. J'apprécie le choix du sujet... et en scratch intégral. Je suis joie.
mais je suis en train de la refaire
...et il y en a beaucoup
