c'est parti pour une nouvelle aventure ...

[lolofg]

Bonjour M'sieurs dames
Après avoir longuement hésité ,j'ai enfin décidé le nouveau "truc" que je vais tenter en scratch au 1/48
Comme de juste , je fais appel à vous pour de la documentation
j'ai les N° idoines de cette belle revue qu'est le Fana
si par hasard ( sur l'pont des arts ) vous aviez des images du cockpit ... (entre autre ) . Le chariot de maintenance ( je ne vais pas me jeter à l'eau sur ce coup là )
Bien sur ce sera la version N° 2 pour Air France avec ses superbes rayures sur l'aile

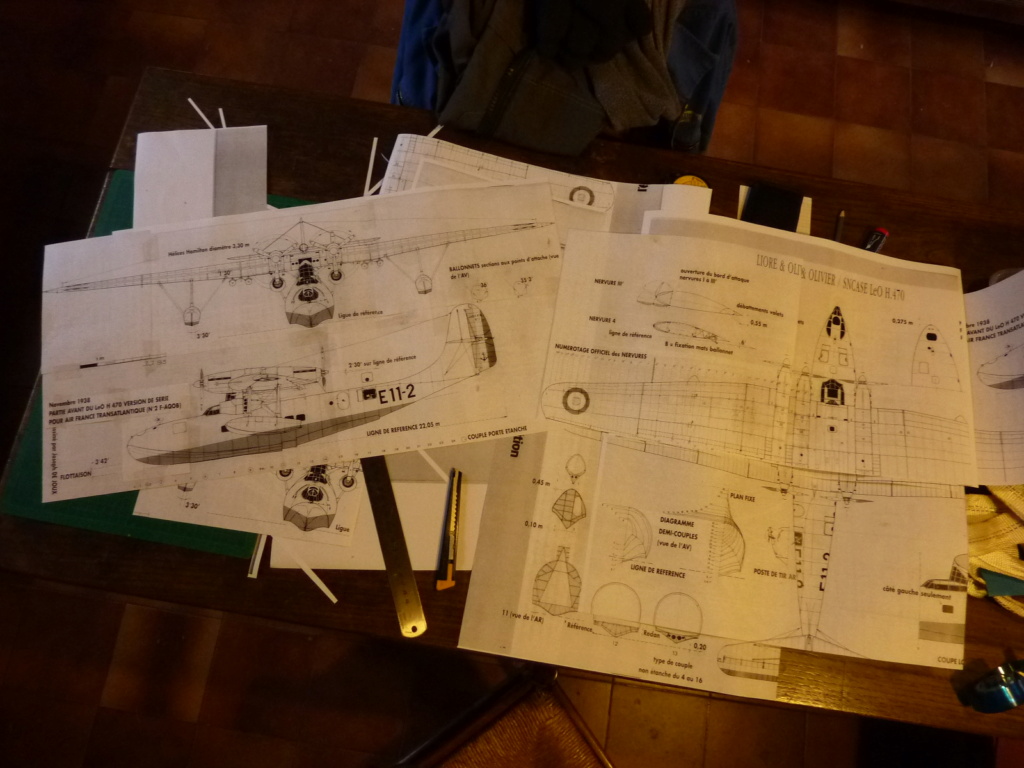

Pas encore de bout de plastique mais c'est déjà l'fouchtra pour assembler le puzzle des agrandissements du plan

je vais m'atteler à créer les nervures ( va y' avoir du calcul )
la Bêêête fera environ 65 cm d'envergure pour 45 cm de long
A bientôt pour la suite

[vbd]

Waouh !!!
Bon courage !!!!!
J'ai pas trop de doc sur celui-là, par contre, j'ai un plan du ber du LeO H47 avec les dimensions générales !!!!!
Je m'en suis largement inspiré pour le LéO 242 que je scratche, car il est très ressemblant sur les photos... MP !
Denis

[lolofg]

Ouais trop bien cette histoire de ber
Toutes mes confuses pour le double envoi de départ
je pense qu'il va falloir refaire les agrandissements car j'ai plusieurs décalages
mais bon , la motive est bien là
merci pour vos messages

[vbd]

En doc, il y a aussi un chapitre LeO H-47 dans le docavia "les paquebots volants"
Denis

[lolofg]

Bonjour à tous
le montage de la chose va sans doute être repoussé
je cherche en fait un logiciel précis et gratuit pour tracer ne serait ce que les nervures d'ailes
Jusqu'à présent , je m'étais contenté de construire des ailes "droites" c'est à dire sans modification de profil
là , ce n'est pas la même "cuisine" et partant du profil de référence ,je me retrouve avec des réductions genre 93,5 %
si vous avez des pistes , merci d'avance car je pense que paint n'y suffira pas

[roadrunner]

Fusion360
Freecad
...

[lolofg]

Bonjour Roadrunner
je vois que tu fais honneur à ton pseudonyme
je vais aller voir ce dont tu me parles
Merci à toi

[orionis2]

Venant du monde du modélisme RC (et plus particulièrement des planeurs), je te conseille de te lorgner du côté de TracFoil, qui permet de générer des nervures à partir des fichiers de données des profils.
De mémoire le logiciel est très abordable (10€) et simple d'utilisation.

[BREGUET]

Sacré bestiau à faire ,... et à stocker
Je vais suivre cela . Tes travaux sont pleins d'intérêts

Stéphane

[vbd]

Sinon, en dessin 2D basique mais plein de possibilités, Inkscape..
Denis

[lolofg]

Bonjour à tous
Merci VDB , reste à apprivoiser le truc ( je vais y arriver , je vais y arriver , je vais y arriver )

[loadmaster]

Bonjour à tous
le montage de la chose va sans doute être repoussé
je cherche en fait un logiciel précis et gratuit pour tracer ne serait ce que les nervures d'ailes
Jusqu'à présent , je m'étais contenté de construire des ailes "droites" c'est à dire sans modification de profil
là , ce n'est pas la même "cuisine" et partant du profil de référence ,je me retrouve avec des réductions genre 93,5 %
si vous avez des pistes , merci d'avance car je pense que paint n'y suffira pas

As tu plus de doc que le plan de De Joux ? et ces données : dièdre, vrillage, forme de l'aile...
Je pourrais tracer en dxf les couples.
Loadmaster

[lolofg]

Bonsoir à tous
merci Loadmaster pour ta proposition
je n'ai pour l'instant pas d'autre doc que le plan que tu cites avec les N° du fana correspondants
Je ne pense pas qu'il y ai un vrillage de l'aile ( mais je peux me tromper )
pour tout dire , l'événement du jour ( terriblement triste à mes yeux ) me fout le bourdon
force et courage à tous

[vbd]

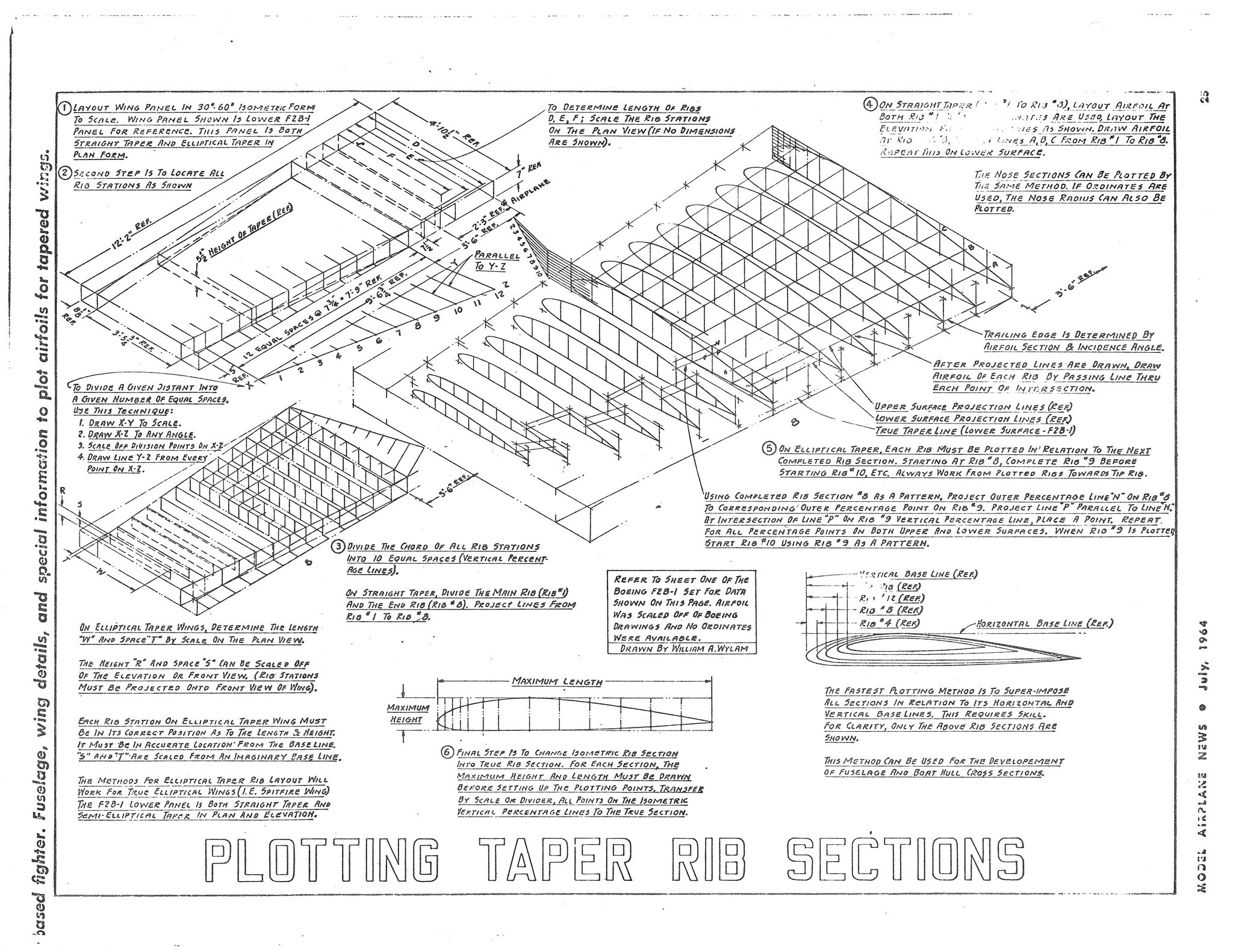

J'ai trouvé cette vieillerie signée Wylam, ça peut peut-etre aider, meme si tu ne dessine pas à la main Je peux envoyer le pdf mieux résolu...

Plotting Tapered ribs.jpg (650.55 Kio) Vu 445 fois

Denis

[loadmaster]

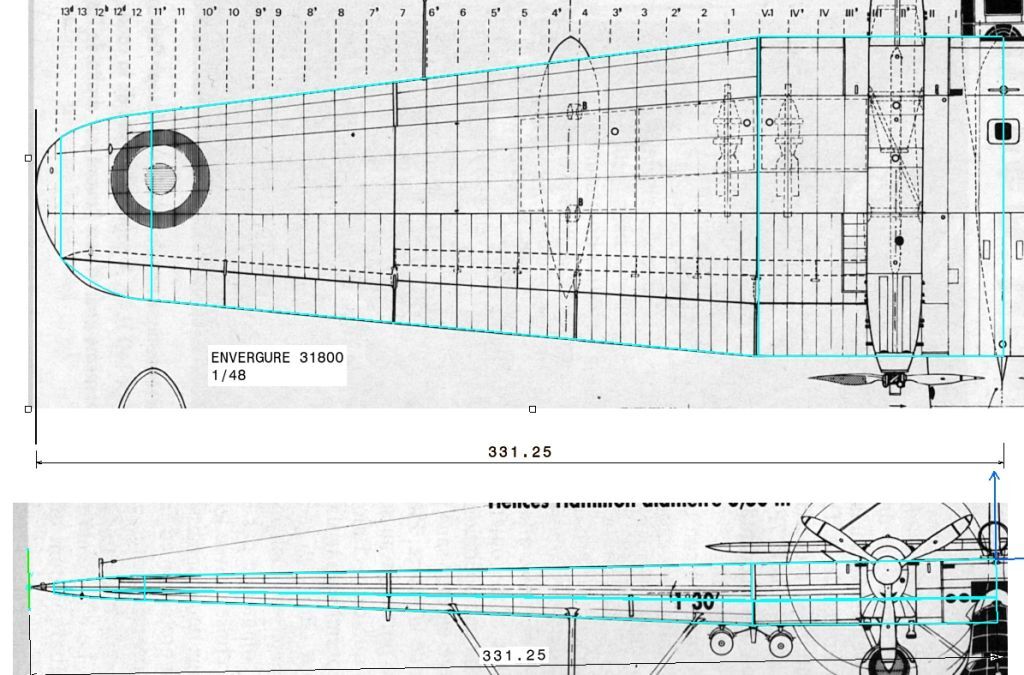

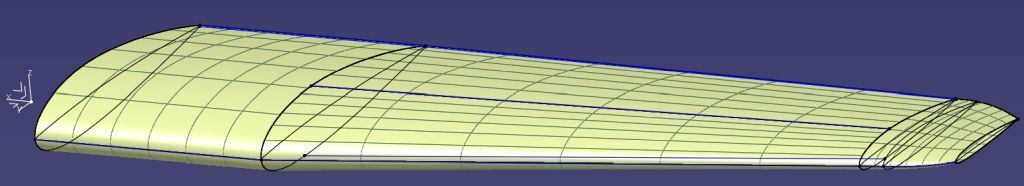

Un aperçu de l'aile.

Après avoir retracé la section d'aile, j'ai trouve le profil NACA 2418 très ressemblant. Le fichier de points m'a bien aidé. J'ai gardé le même en jouant sur l'épaisseur. L'aile est composée de 2 parties tronconiques définies par 3 nervures. Les sections intermédiaires sont faciles a obtenir.
La partie effilée est définies par 3 nervures. Cette surface n'est pas correcte, le raccordement des queues de nervures n'a pas le bon profil.
Lolofg as tu une Silhouette ou Caméo pour découper les nervures ? Je peux fournir les dxf des nervures.

sur la vue de face du plan, c'est le bord de fuite que l'on voit.
Loadmaster

[Quang]

C’est du lourd

[hawkmoon]

C’est du lourd

pareil

[vall]

Bonsoir à tous,

Un projet que j'ai eu il y a quelques années, parmi d'autre, je vais donc suivre avec attention.

Un aperçu de l'aile.

Après avoir retracé la section d'aile, j'ai trouve le profil NACA 2418 très ressemblant. Le fichier de points m'a bien aidé. J'ai gardé le même en jouant sur l'épaisseur. L'aile est composée de 2 parties tronconiques définies par 3 nervures. Les sections intermédiaires sont faciles a obtenir.
La partie effilée est définies par 3 nervures. Cette surface n'est pas correcte, le raccordement des queues de nervures n'a pas le bon profil.
Lolofg as tu une Silhouette ou Caméo pour découper les nervures ? Je peux fournir les dxf des nervures.

sur la vue de face du plan, c'est le bord de fuite que l'on voit.
Loadmaster

Je serais assez intéressé par la méthode que tu as utilisé, mon niveau en Catia est plutôt faible, mais c'est quelque chose auquel j'aimerais bien parvenir.

A+
Alain

[lolofg]

Bonsoir à tous
Mr Loadmaster , je n'ai pas de machine de découpe , j'suis un vieux machin qui est pour la revalorisation du travail manuel
et puis j'suis une bille en informatique
ton indication du profil ( naca 2418 ) va bien m'aider
je vais pouvoir ( bientôt ) décliner les réductions à partir d'un profil trouvable sur gogole
merci de votre attention et de votre aide
je suis toujours à la recherche de vue du cockpit et de l'intérieur de la bête
bonne soirée à tous

[moi]

hop! Une bonne place dans l'amphi pour apprécier le travail

[Siegfriedt]

Moi qui est déjà du mal à assembler une maquette plastique normale... là je suis tout admiratif
