Montage YAK-9D 1/48ème (ZVEZDA)

[Blochmorane]

Bonsoir Thierry

L'étoile bordée de blanc avec un fin liseré rouge fut introduite en août 1943 et devait être apposée sur les flancs du fuselage, l'empennage vertical et sous les ailes.

Pour plus d'infos, voir : http://massimotessitori.altervista.org/ ... olors.html

[SHarK66]

Bonsoir Thierry

L'étoile bordée de blanc avec un fin liseré rouge fut introduite en août 1943 et devait être apposée sur les flancs du fuselage, l'empennage vertical et sous les ailes.

Pour plus d'infos, voir : http://massimotessitori.altervista.org/ ... olors.html

Bonjour "Blochmorane",

Encore merci
Donc le profil nous montrant les nouvelles cocardes d'août 1943, l'on va supposer que celles de l'intrados étaient identiques...

Thierry

[Blochmorane]

Bonsoir Thierry

Je préfère me référer aux photos mais c'est tout-à-fait ça.

[SHarK66]

Bonjour à tous,

SVP, un modérateur pourrait-il transférer ce post dans la rubrique "Vos maquettes", merci par avance.

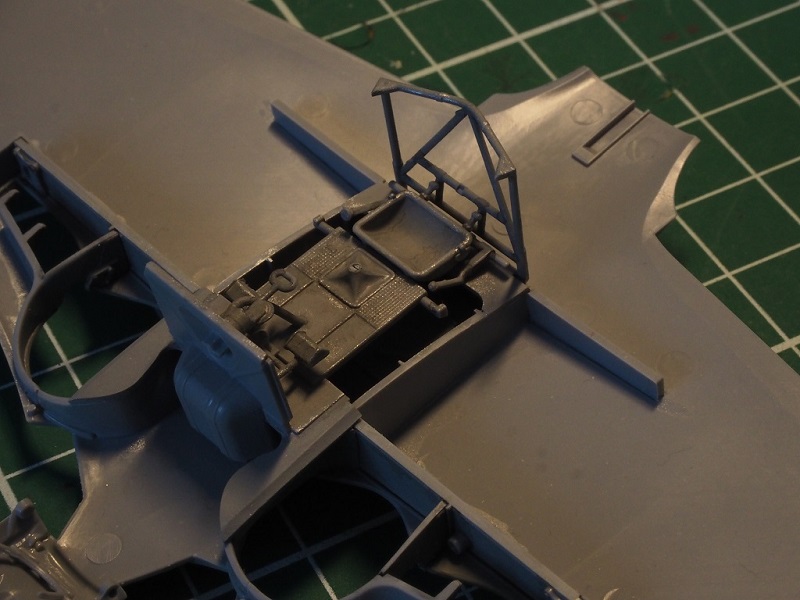

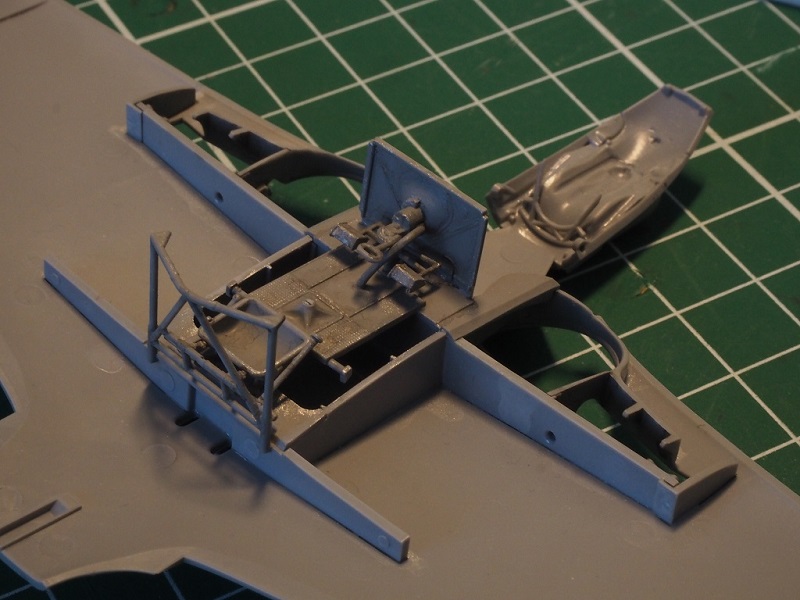

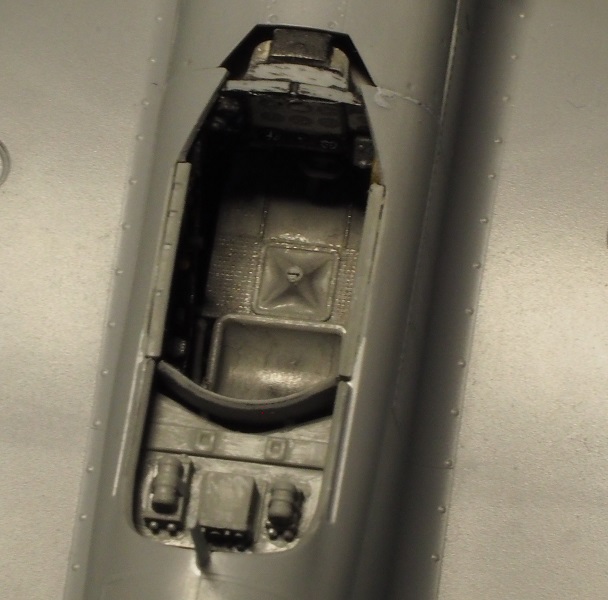

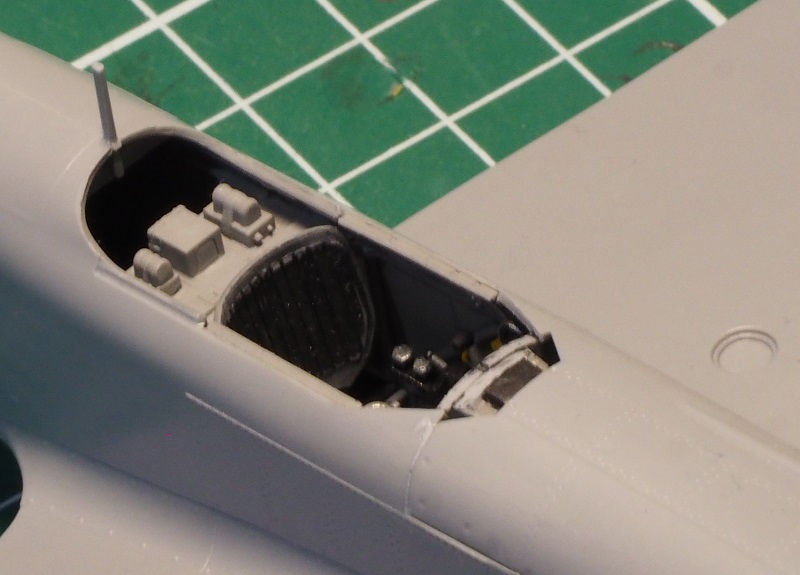

Début du montage, intérieur passé au jus et brossage à sec (techniques récupérées sur le forum, merci à vous ).
N'étant qu'un "amateur" et reprenant le modélisme plastique après plusieurs années, je serai intéressé par vos remarques et conseils avisés avant de fermer le tout...

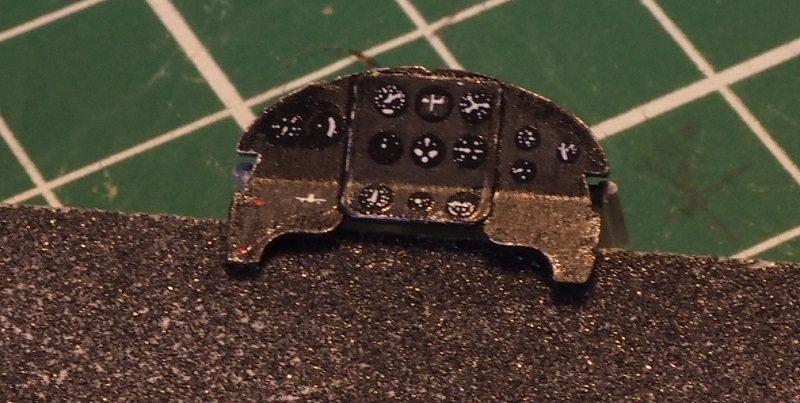

Et désolé mais pour cette reprise j'ai eu la flemme, j'ai mis les decals pour le tableau de bord






Suite au prochain épisode...

Thierry

[Blochmorane]

Bonsoir Thierry

Plus que correct, ton démarrage.

Par contre, je suis dubitatif à propos de la position de la poignée de réarmement du canon. Sur un Yak-9D, elle serait plutôt en haut du tableau de bord, vers la gauche, comme ici :

Yak-9D (cockpit).jpg (98.98 Kio) Vu 1129 fois

[SHarK66]

Bonsoir Thierry

Plus que correct, ton démarrage.

Par contre, je suis dubitatif à propos de la position de la poignée de réarmement du canon. Sur un Yak-9D, elle serait plutôt en haut du tableau de bord, vers la gauche, comme ici :
Yak-9D (cockpit).jpg

Bonjour,

En effet la poignée sur la maquette ne paraît pas à la bonne place, mais cela m'amène à cette réflexion :
La poignée sur la photo est située sur la gauche, dans l'alignement de la mitrailleuse UBS de 12,7 mm de capot et le canon ShVAK de 20 mm est co-axial.
Ci-dessous un lien concernant la modélisation du cockpit pour un célèbre simulateur de vol.
https://www.artstation.com/artwork/d0v5YW
L'on voit bien la poignée sous tableau de bord, pour le réarmement du canon je suppose...
Cela sous-entendrait-il que ZVEZDA n'aurait pas représenté la poignée de réarmement de la miotrailleuse sur le tableau de bord ?

Merci encore pour ces infos,

Thierry

PS : Et grand merci au modérateur pour le transfert du post

[Blochmorane]

Bonsoir Thierry

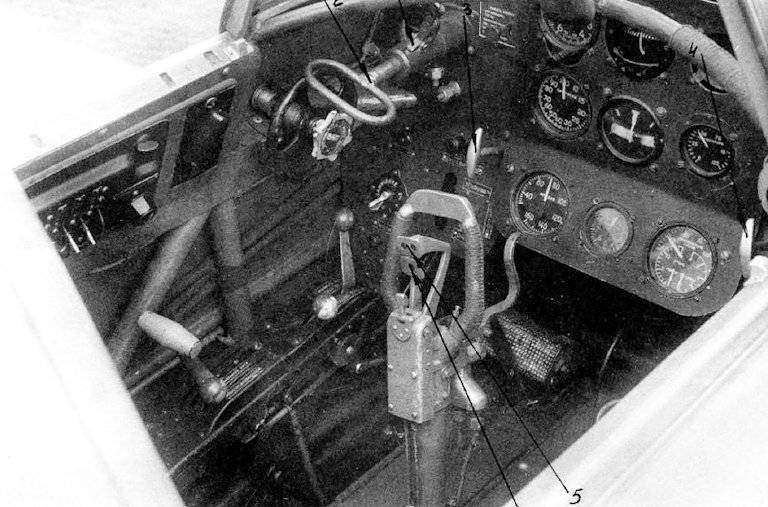

Effectivement, on la voit bien sous le tableau de bord. Cela dit, je ne considère pas les images de modélisation comme étant des sources fiables, ce qui n'empêche pas d'être aussi très prudent avec les photos d'époque. Preuve en est la photo que j'ai postée qui est celle du cockpit d'un Yak-9P, et non d'un Yak-9D...

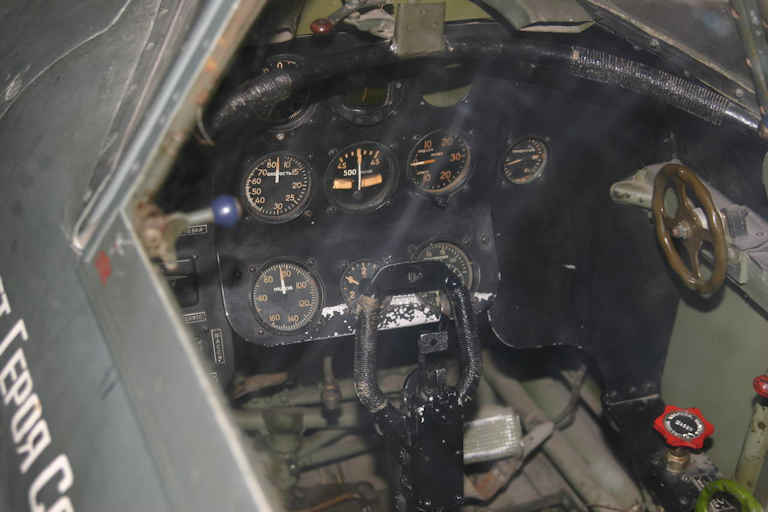

Voici deux photos du cockpit du Yak-9 conservé à l'OKB Yakovlev Museum :

Yak-9 (cockpit - Yakovlev Museum)-01.jpg (51.11 Kio) Vu 1057 fois

Yak-9 (cockpit - Yakovlev Museum)-02.jpg (52.6 Kio) Vu 1057 fois

Apparemment, il n'y a aucune poignée ni en haut à gauche du tableau de bord, ni sous le tableau de bord... Re

[SHarK66]

Bonjour,

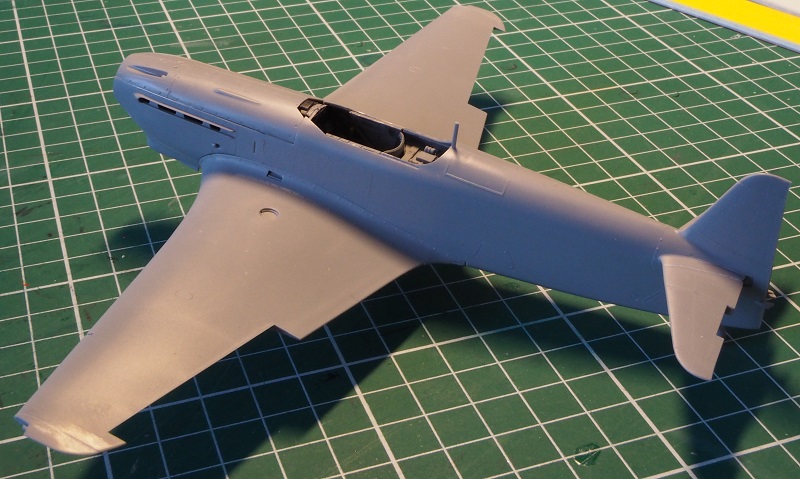

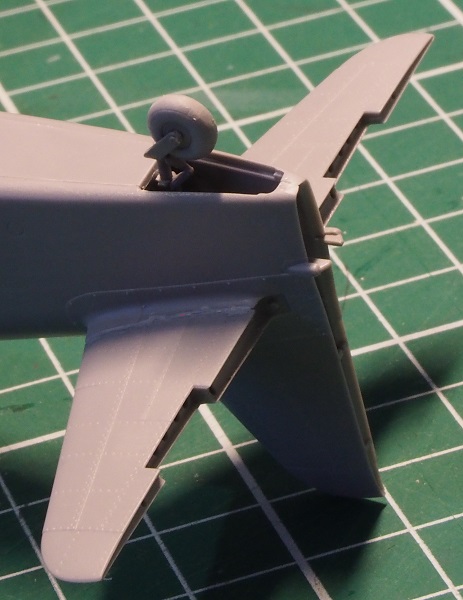

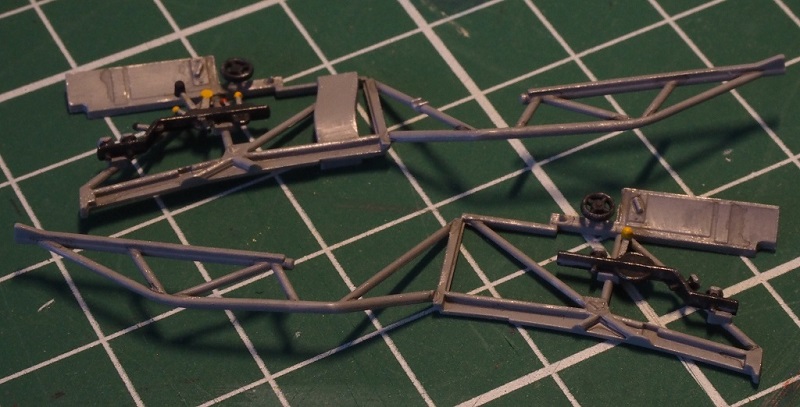

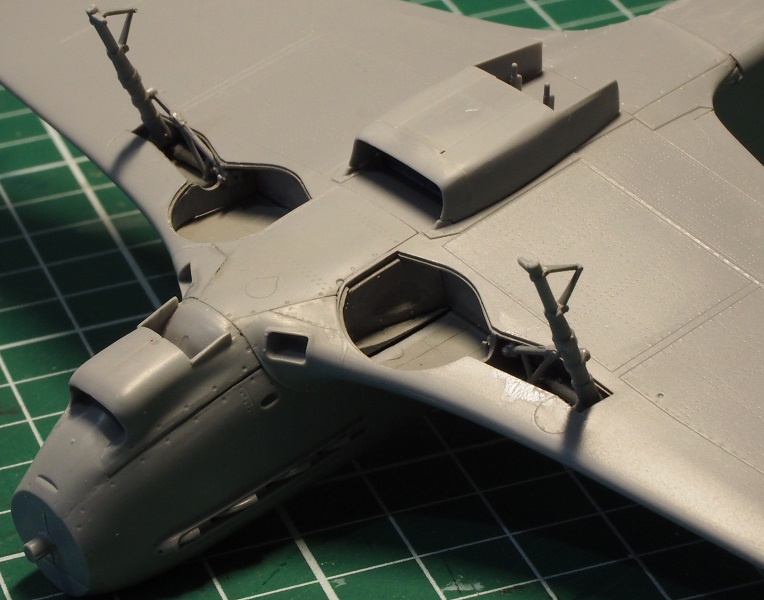

Suite de mon montage amateur, pour une reprise du modélisme plastique j'avoue ne pas avoir choisi un modèle serein.
Si je devais refaire du Zvezda j'étudierai plus en détail la notice de montage la prochaine fois !!!
Bon quelques p'tites photos avec 2-3 p'tites questions.

1) Comment procédez-vous pour créer des masques de verrière ? J'aimerai en savoir plus avant de bousiller celle-ci
2) Comment créez-vous les fils d'antenne ? De mémoire si je me rappelle bien, on colle un fil (matière ?) détendu, puis on approche une flamme qui tend le dit-fil...
3) Et si vous avez quelques p'tits conseils pour améliorer mon montage (pas trop hard...) je suis preneur.







Merci à vous par avance,

Thierry

[The Arrowhead]

1) Comment procédez-vous pour créer des masques de verrière ? J'aimerai en savoir plus avant de bousiller celle-ci

Des masques dédiés existent dans plusieurs références :

Eduard EX889 ou EX890 (kabuki)
Artscale 200-M48100 (kabuki)
Montex SM48536 (vinyl)

2) Comment créez-vous les fils d'antenne ? De mémoire si je me rappelle bien, on colle un fil (matière ?) détendu, puis on approche une flamme qui tend le dit-fil...

Du fil élastique transparent très fin (en mercerie) avec 2 points de cyano.Pas besoin de chaleur pour le tendre. Un coup de marqueur noir une fois posé et hop.

[Blochmorane]

Bonsoir Thierry

2) Comment créez-vous les fils d'antenne ? De mémoire si je me rappelle bien, on colle un fil (matière ?) détendu, puis on approche une flamme qui tend le dit-fil...

Ça, ce serait plutôt avec du plastique étiré mais une flamme serait un peu trop forte. Disons plutôt une source de chaleur (petit fer à souder ou à défaut, pointe de tournevis chauffée à la flamme).
Sinon, il existe aussi le fil de pêche (6/100 ou 8/100), le cheveu (et oui), et aussi du fil élastique très fin (je ne me rappelle plus le nom)...

3) Et si vous avez quelques p'tits conseils pour améliorer mon montage (pas trop hard...) je suis preneur.

Perso, j'évite au maximum de coller les trains avant peinture.

[SHarK66]

Bonjour,

Merci à vous pour ces infos
J'en ai oublié une, comment peindre au pinceau la casserole aux 3 couleurs nationales ?

Thierry

[xan]

utilise un ballon de baudruche que tu perces. tu y enfile le cône et le ballon élastique fera office de masque...

[xan]

Et Gaffe, les mécanos soviétique n'avaient pas de peinture bleu cocarde françaises, donc utilise plutôt un bleu foncé...

[SHarK66]

utilise un ballon de baudruche que tu perces. tu y enfile le cône et le ballon élastique fera office de masque...

Pas mal l'idée, à tester !

Et Gaffe, les mécanos soviétique n'avaient pas de peinture bleu cocarde françaises, donc utilise plutôt un bleu foncé...

Ah oui en effet ! Pour rebondir là-dessus j'ai lu récemment sur un site qu'il n'existait aucune photo d'un Yak-9D du Père Magloire où l'on voyait clairement la casserole d'hélice.
Pour les spécialistes de la période, la tendance était-elle à repeindre illico les casseroles dès réception des avions ou on f'ra ça quand on aura le temps ?

Merci de votre aide

Thierry

[Blochmorane]

Bonsoir Thierry

J'en connais au moins une, pas de très bonne qualité certes. Elle a été publiée dans le n° 63 de la revue Icare qui avait consacré six volumes au NN (le n° 63 est le deuxième tome). C'était au début des années 70.
La photo représente le n° 14 en vol mais malheureusement, elle prend deux pages et la casserole et les étoiles ont été colorisées en rouge avec les moyens de l'époque. Il semble bien néanmoins que la casserole était tricolore mais la photo est tellement pourrie (en raison notamment de l'agrandissement qu'elle a subi) qu'on devine à peine la présence de l'éclair.

[Gretsch]

Bonjour,

Dans la mesure où le tout premier avion du Normandie à avoir porté une casserole tricolore a été le Yak-1b de Lefèvre, la question me semble trouver sa réponse tout naturellement... Même s'il n'y avait pas la photo citée par Jean-Luc.

Pascal

[SHarK66]

Bonsoir,

Merci à vous !

Thierry

[raftav]

salut thierry

Ça prend forme c'est chouette !

raphael

[Fabien L]

Bonsoir à tous,
Je me permets de rebondir sur ce montage (laissé en suspend, provisoirement j'espère !!!).
Qu'en est-il du Père Magloire : polychrome ou mono ?...
Bien à vous
Fabien

[xan]

Personne ne pourra jamais répondre avec certitude à cette question .

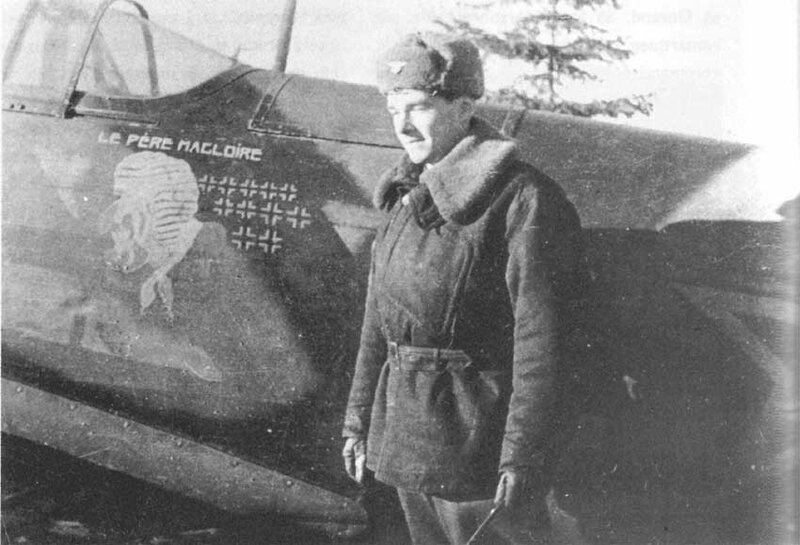

Néanmoins deux éléments sur cette photo me fait pencher pour une peinture polychrome...



L'épaule gauche du père Magloire, dessinée sur une partie noire du camo, est d'une couleur qui n'est ni blanche ni noire. Ce ne peut être non plus, le vert AMT-4 du camo, il s'agit donc d'une autre couleur.
D'autre part, le nez que l'on imagine rouge sui colorisé,est visiblement d'une autre nuance que le vert AMT-4.
Tout ceci m’emmène donc a pencher pour une vision polychrome du dessein...

[Fabien L]

Merci à toi Xan !
Je vais donc suivre ton conseil, qui me semble le plus logique effectivement.
Je vais acquérir le même kit que notre ami Thierry et il portera la déco du Père Magloire (Normand d'origine et pour avoir vu maintes et maintes fois le Musée des Andelys, comment pourrait-il en être autrement.
Bien à vous
Fabien

[Blochmorane]

Salut Fabien

Tu fais du 1/48° maintenant ?

[Fabien L]

Bonjour Jean Luc.
... Je m'y suis essayé, mais ça reste anecdotique.

[Blochmorane]

Salut Fabien

Idem pour moi. Inconvénient : trois chasseurs à cette échelle remplissent à eux-seuls une étagère entière dans ma vitrine, là où passent au moins douze chasseurs au 1/72°.

[Kslmn]

Le vert et le noir reste toujours un sujet de débat, pour ma part j'avais peint le vert avec le H304 de gunze et le H-33 pour le noir.

Dommage que je n'ai pas pu voir les appareils de cette époque dans les musées, il y a plus d'appareil modernes comme le Mig 15 ou 21. Il y a un Il-2 en restauration au Steven F. Udvar-Hazy Center à Virginia et j'espère qu'il aura la peinte vert et noir au final.
