MS 500 Criquet HOBBY BOSS 1/35 (Fini)

doudou · Message par **doudou** » sam. 22 juil. 2023 09:36

Bonjour tout le monde
Voici mon nouveau projet
La maquette Hobby Boss est en faite l’ex Tristar
Je ne suis pas un spécialiste de l’analyse de maquette, mais elle semble juste de forme et belle.

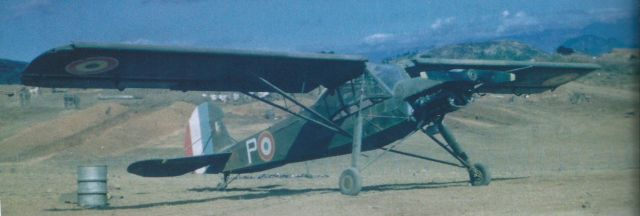

J’ai jeté mon dévolu sur la version ambulance et plus précisément sur cet avion.

(source French Wings)

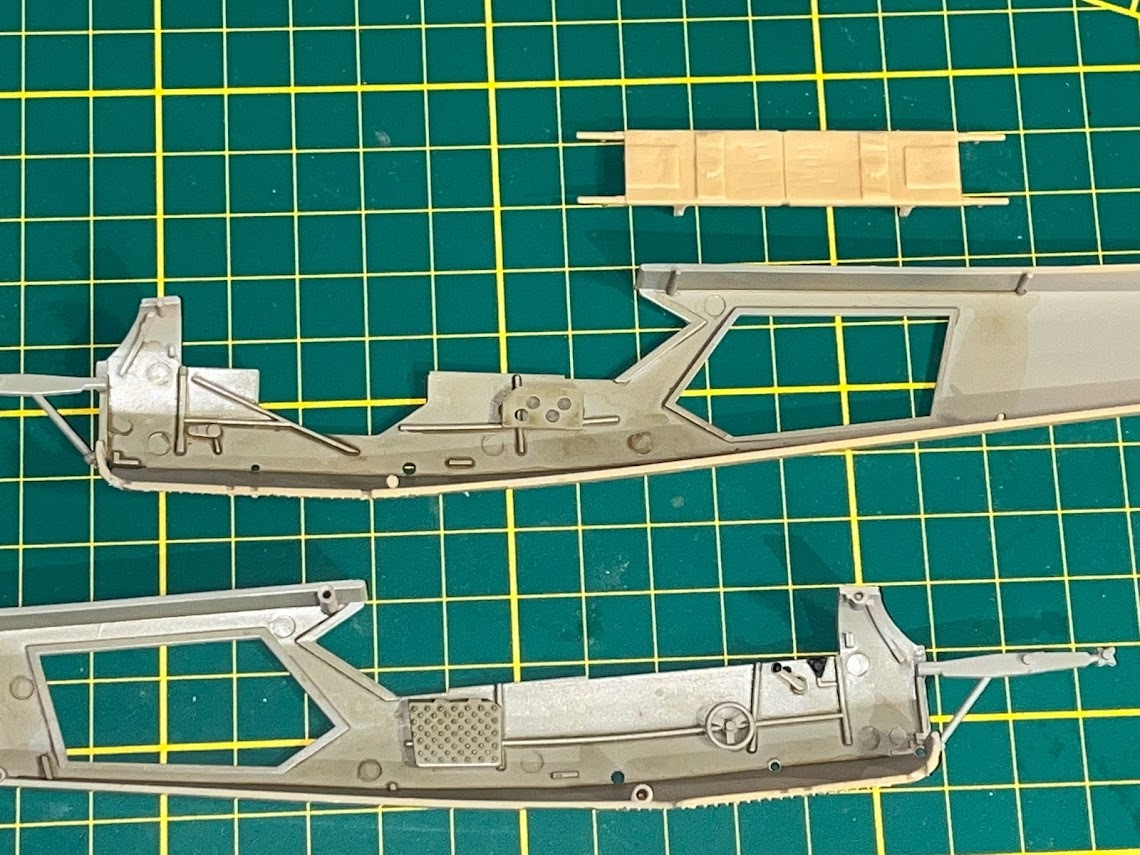

Le moteur ce monte très bien et je m’en contenterai très bien, il restera fermé
Le tableau de bord est beau et une simple mise en peinture suffit.

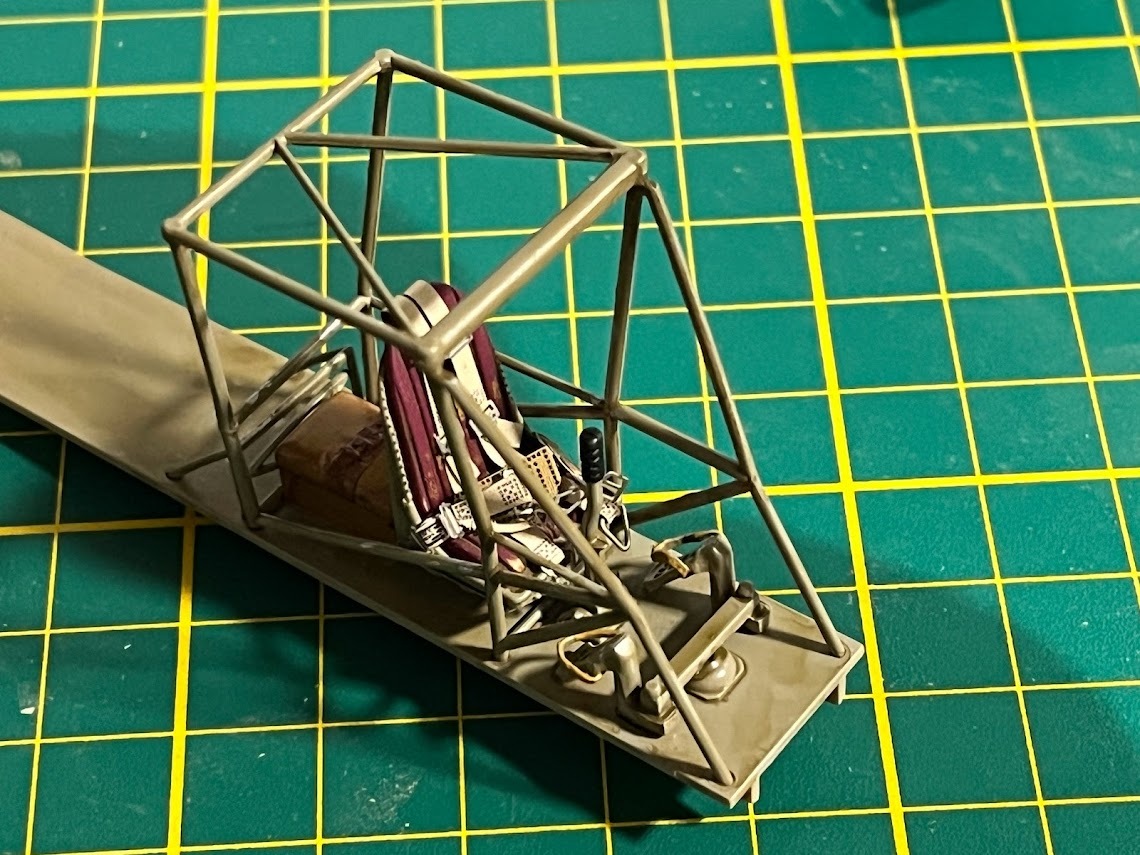

Pour le reste de la cabine rien de spécial a dire un peu de peinture et le tour est joué
Je ne poserai pas les civières dans l’avion, car un petit dio sera fait autour de la maquette

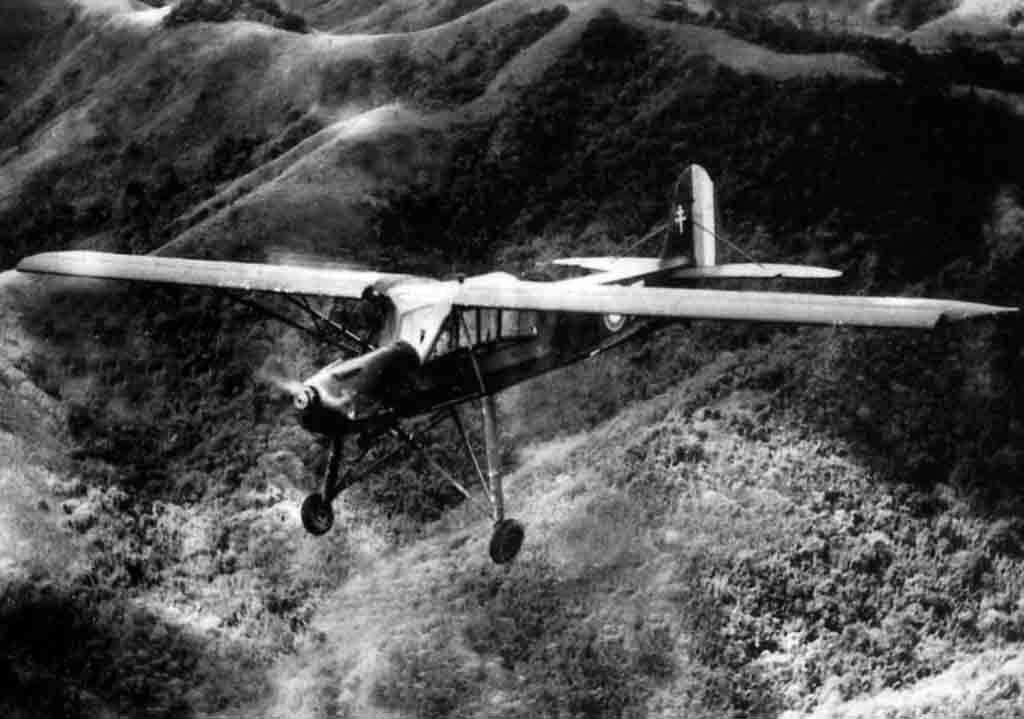

voila l'idée du dio, bien sûr ce ne sera pas vraiment comme sur la photo
Mais ont noter la diversités des tenus

(source French Wings)

**Publicité**

rafju · Message par **rafju** » sam. 22 juil. 2023 09:48

Bjr
très bon choix!

le kit est vraiment pas mal, plus juste que le 1/32 Haseg surtout sur la longueur fuselage,
à part les pneus qui ne ne sont pas terribles de forme et mériteraient une révision en résine ou autre.

Un truc de montage, attention, en fait le Storch est noté sur les plans d'origine avec 0°30 de dièdre positif par aile, donc surtout pas d'aile façon "oreille tombante"

Bonne suite!

doudou · Message par **doudou** » sam. 22 juil. 2023 10:36

Merci du conseil

effectivement il faut surveillé de dièdre, j’espère seulement que les mats d'ailes tiendront le coup

rafju · Message par **rafju** » sam. 22 juil. 2023 11:40

Si tu ne l'as pas?

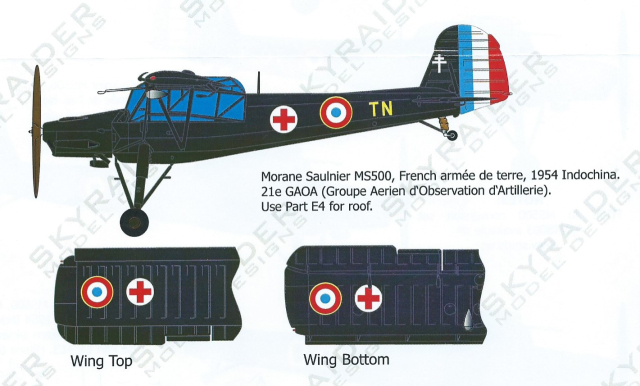

Ta déco choisie ("TN") figure sur la planche au 1/48 SMDS, je te joins la présentation (la teinte est vert foncé)

doudou · Message par **doudou** » sam. 22 juil. 2023 11:49

Merci pour ce profil.

Je me doutais bien que le TN était en jaune
Pour le vert il faut que je réfléchisse encore

rafju · Message par **rafju** » sam. 22 juil. 2023 12:10

tu peux le faire mais un peu "délavé" et poussiéreux.

bernard03 · Message par **bernard03** » sam. 22 juil. 2023 13:51

pour revenir a la maquette d' origine Tristar il me semble que l' entoilage des ailes est largement surdimensionné !
surtout pour un MS 500 avec des ailes a structure métallique
il faudra aussi modifier les gouvernes de profondeur , supprimer le cône d' hélice , remplacé par une plaque boulonnée et si tu veux laisser la portière du pilote ouverte , vérifier le sens d' ouverture , horizontale ou verticale
a propos de la planche SMDS , elle propose des décos Aéronavale avec des avions bleus , ce qui d' après les spécialistes est une hérésie , les MS 500 de la Marine étaient verts comme leurs homologues de l' AA ou de l' ALOA
avec peut être quelques un en gris !

rafju · Message par **rafju** » sam. 22 juil. 2023 14:08

bernard03 a écrit : sam. 22 juil. 2023 13:51 il faudra aussi modifier les gouvernes de profondeur ,

le modèle de profil:

doudou · Message par **doudou** » sam. 22 juil. 2023 16:18

bernard03 a écrit : sam. 22 juil. 2023 13:51 pour revenir a la maquette d' origine Tristar il me semble que l' entoilage des ailes est largement surdimensionné !
surtout pour un MS 500 avec des ailes a structure métallique
il faudra aussi modifier les gouvernes de profondeur , supprimer le cône d' hélice , remplacé par une plaque boulonnée et si tu veux laisser la portière du pilote ouverte , vérifier le sens d' ouverture , horizontale ou verticale
a propos de la planche SMDS , elle propose des décos Aéronavale avec des avions bleus , ce qui d' après les spécialistes est une hérésie , les MS 500 de la Marine étaient verts comme leurs homologues de l' AA ou de l' ALOA
avec peut être quelques un en gris !

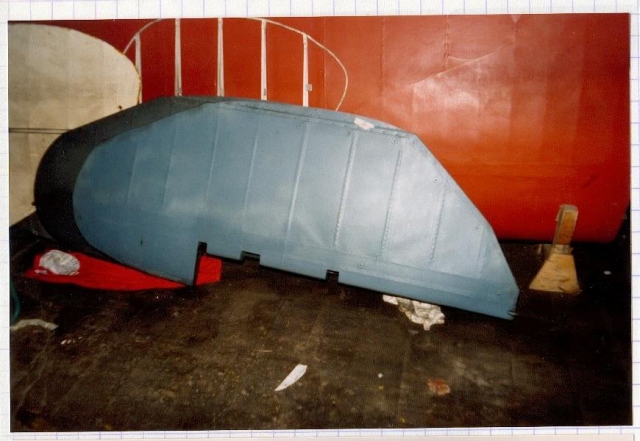

Effectivement on vois bien ici le profil de l'aile
J'ai du ponçage a faire

rafju a écrit : sam. 22 juil. 2023 14:08
bernard03 a écrit : sam. 22 juil. 2023 13:51 il faudra aussi modifier les gouvernes de profondeur ,
le modèle de profil:

merci pour cette photo

et pour la photo couleur aussi

doudou · Message par **doudou** » sam. 22 juil. 2023 16:27

bernard03 a écrit : sam. 22 juil. 2023 13:51 et si tu veux laisser la portière du pilote ouverte , vérifier le sens d' ouverture , horizontale ou verticale

source (French Wings)

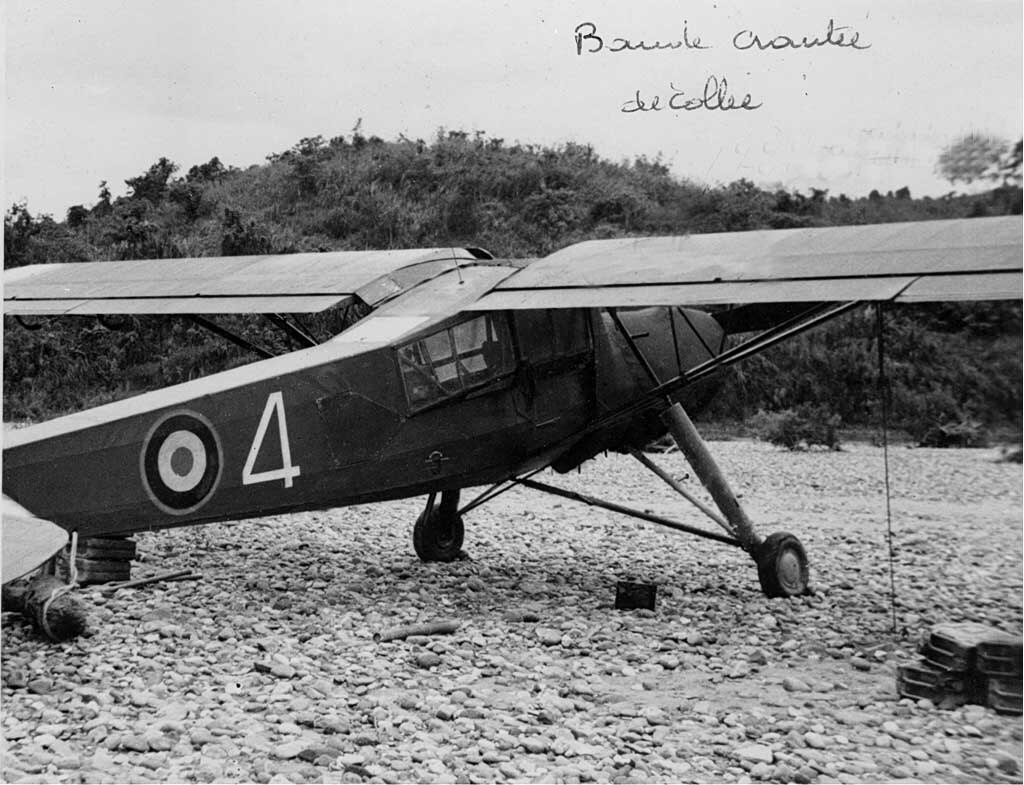

Pour la portière je me base sûr cette photo
je ne sais pas si c'est le (TN)

araman · Message par **araman** » sam. 22 juil. 2023 16:56

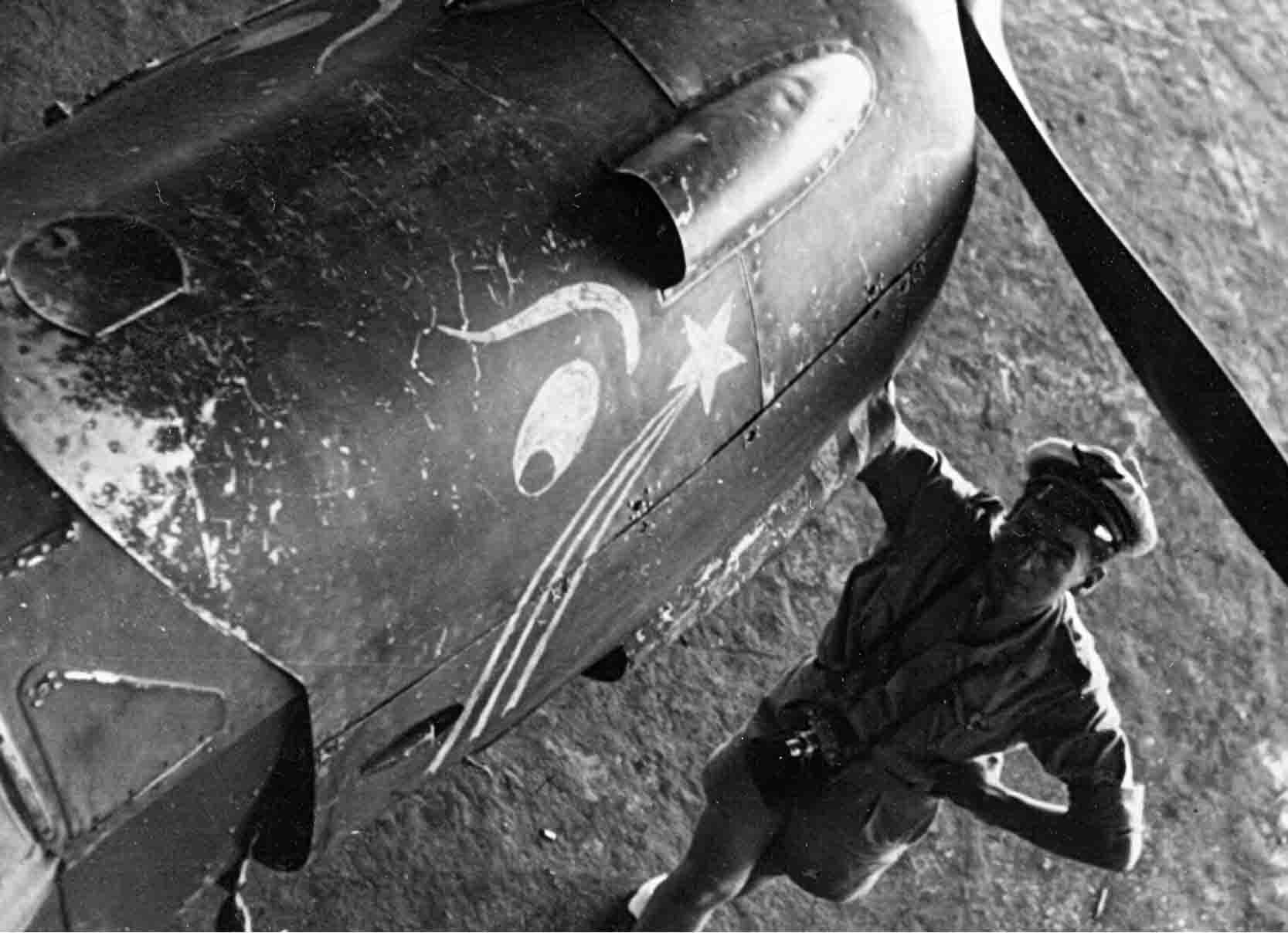

Parmi les différences, les plus visibles: Présence d'une prise d'air et d'une sortie sur le capot du MS 500.

doudou · Message par **doudou** » sam. 22 juil. 2023 17:26

araman a écrit : sam. 22 juil. 2023 16:56 Parmi les différences, les plus visibles: Présence d'une prise d'air et d'une sortie sur le capot du MS 500.

Oui j'ai vue ça

doudou · Message par **doudou** » lun. 24 juil. 2023 11:12

Bonjour
Une petite suite avec la fermeture du fuselage
Et la pose du train d’atterrissage
J'ai modifié les gouvernes de profondeur et j'ai fabriqué les prises d'air sur le capot moteur
La verrière est collée avec de l'ultra glue de chez AMMO
J'ai posé les masque fournie dans la boite, ils sont relativement juste et numérotés, donc pas d’erreurs possible.

Reste le montage des ailes à suivre.

doudou · Message par **doudou** » lun. 24 juil. 2023 18:37

La suite avec le premier jet de peinture
la base est du RLM80 H420de chez Gunze

Ne possédant pas le code en jaune ni la croix de Lorraine blanche
J'ai donc réalisé des pochoirs

.

fombec6 · Message par **fombec6** » mer. 26 juil. 2023 07:37

Un zozio que j'aime bien, je prends le train en marche.

Manu · Message par **Manu** » mer. 26 juil. 2023 09:04

Je la sens bien cette affaire.

doudou · Message par **doudou** » mer. 26 juil. 2023 12:56

La Suite

Le fuselage est terminé.
J'ai un peu galéré avec le train

je me suis trompé de sens, et oui 47 ans de maquettisme et je plante encore

Heureusement que j'ai vue l’erreur à temps
Les roues sont collé au Maskol provisoirement pour éventuellement les remplacées.
J’ai découpé la verrière derrière le pilote a gauche Mais pas a droite, je veux garder une certaine rigidité, normalement les deux sont abaissée.

Reste les ailes et la maquette sera finie

rafju · Message par **rafju** » mer. 26 juil. 2023 18:26

Super ton avion Doudou ! il est bien beau.
ok, c'est vrai que je suis "fada" du Storch aussi...
je ne sais pas si tu as la doc? mais si tu veux régler la voie du train au sol, c'est un entr'axe de 3.40m.

Bonne suite!

doudou · Message par **doudou** » mer. 26 juil. 2023 18:42

rafju a écrit : mer. 26 juil. 2023 18:26 je ne sais pas si tu as la doc? mais si tu veux régler la voie du train au sol, c'est un entr'axe de 3.40m.

Ce qui donne 9.7 cm normalement ??
et j'ai 10.6

Honnêtement cela me choc pas trop et puis a ce stade c'est très difficile de rectifiée

Merci

rafju · Message par **rafju** » mer. 26 juil. 2023 20:49

disons que tes amortisseurs sont un peu fatigués

hawkmoon · Message par **hawkmoon** » mer. 26 juil. 2023 21:35

joli résultat intermédiaire

pascal Frey · Message par **pascal Frey** » jeu. 27 juil. 2023 10:37

Ah le Storch....ça me rappelle mes 10 ans à tourner autour de ceux du SFA à Gap Tallard........Tempus fugit....
(c'était des MS 505 mais on appelait ça Storch)

doudou · Message par **doudou** » jeu. 27 juil. 2023 10:39

Suite et fin de ce montage
avec les ailes
j'ai légèrement augmenté le dièdre avec des bagues

Au final c'est une belle maquette relativement facile a monter
J'en referait bien une autre en version marine

.

hawkmoon · Message par **hawkmoon** » jeu. 27 juil. 2023 10:48

superbe

Régis Biaux · Message par **Régis Biaux** » jeu. 27 juil. 2023 10:53

Il est bien beau ce "criquet" doudou !

Et puis cette déco lui va bien d'autant que tu l'as bien rendue.
Même si la voie est peut-être un peu "large", c'est vrai que cela n'est pas choquant.

doudou a écrit : jeu. 27 juil. 2023 10:39
J'en referait bien une autre en version marine
.

Oui, c'est un autre bon choix de décoration, mais attention à ne pas "nous" faire un Morane bleu !

Ils étaient verts tout comme ceux de l'AA

Régis
