Identification moteur

[Pierre Giustiniani]

Salve Amicis

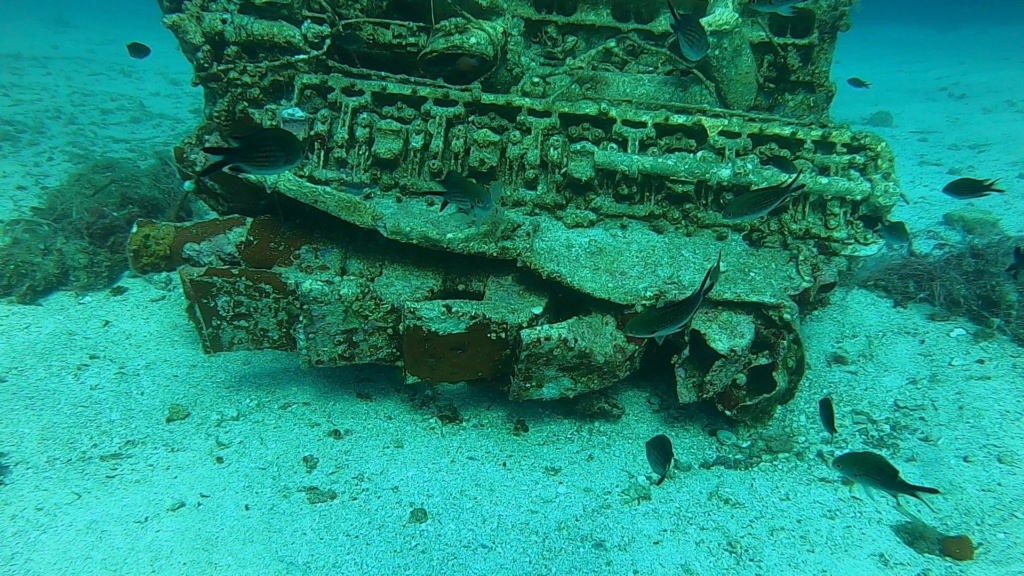

Je reposte le sujet que j’avais ouvert briévement maintenant que le moteur a été déclaré au Drassm et ajouté à la liste des biens culturels maritimes.
Je pense à un Jumo 210 ou 211
Est-ce que l’un de vous muni d’une bonne doc moteur arriverait à en déterminer le modèle exact?
Merci

[Pierre Giustiniani]

Salut Antoine
Oui ça c’est presque sûr car il y a un Ju.88 pas loin auquel il manque un moteur.
Mais avec les épaves il faut se mefier j’avais trouvé une partie de fuselage de He.111 à proximité d’une aile de B.24….

[MP3]

Bonjour,

Je pense que c'est un moteur de He111.
La forme des bielles de soupapes et du bloc cylindre montre bien un Jumo 211.
Le seul point qui l'identifie comme un moteur de He111, ce sont les pipes d'échappement.
Celles du Ju88 sont plus petites et arrondies et surtout, on observe sur la face externe de chaque pipe un trous ou une bosse comme observé également sur la photo ci-dessous:

En comparaison, celles d'un Ju88:

Après, pour déterminer quelle version, c'est plus compliqué.

A+

[Pierre Giustiniani]

Hello Mp3
Les pipes ne sont pas toutes rectangulaires
De l’avant vers l’arrière deux sont plutôt carrées et les quatre suivantes rectangulaires.
Je tire d’autres photos des films et je poste ça

[MP3]

Bonjour,
Pour moi, le bout des deux premières pipes ont été arrachés dans le crash car elles ne semblent pas alignées avec les autres.
On constate aussi que la troisième est tordue. Une photo de face permettrait de vérifier mais vu la position du moteur, c'est compliqué.
Ensuite, leur section carrée correspond celle de la base des pipes arrières qui sont intactes et qui est bien visible sur ta première photo.

A+

[Pierre Giustiniani]

Re et merci pour ces infos Mp3
Pour les pipes tu as raison les deux premieres ont été arrachées





Est-on certain que ce type d’échappement n’ait pas été utilisé sur les Ju.88 (il y a eu tellement de versions…) ?

[MP3]

Es tu sur que ce type d’échappement n’ait pas été utilisé sur les Ju.88 (il y a eu tellement de versions…)

Avant de te répondre, j'ai feuilleté plusieurs livres couvrant toutes les versions des Ju88.
Je n'ai jamais d'autres pipes d'échappement sur les versions de série équipées du Jumo 211 que celles sur la photo que j'ai montré.

A+

[Pierre Giustiniani]

Merci Antoine
Merci Mp3
Un mystère de plus. A proximité immédiate pas de He.111. Il faut aller sur le golfe de Fos pour ça. Je posterai les photos d’un He.111 chaluté que j’avais identifié pour le compte du Drassm.
Les chaluts sont une plaie pour les épaves….on aura perdu un patrimoine inestimable….
Je vais essayer de commencer un travail de recensement si le Drassm donne son aval.
La recherche de ces épaves et leur histoire est vraiment passionnante !!

[MP3]

Pas de quoi

[Sir Eric]

Avant de te répondre, j'ai feuilleté plusieurs livres couvrant toutes les versions des Ju88.

Pour les pipes, je recommande plutôt une expertise par Lucie Nogène, qui vends des champignons dans une camionnette sur la route de Paris.

D'ailleurs tout le monde connait les fameux champignons à Lucie Nogène

Oui je sais où se trouve la porte, merci
Eric

[Pierre Giustiniani]

La recherche de ces épaves et leur histoire est vraiment passionnante !!

Ah, ça...

Tu peux situer la zone approximative pour ce moteur?

MP Antoine ;)

[SIBE]

Bonsoir Pierre,
Sur la Côte Bleue, il y a entre autre celui là. Peut être le résultat d'un chalutage aussi?

Moteur 2.JPG (123.65 Kio) Vu 301 fois

Les échappements me laisse penser au Jumo 211 F qui équipa le He 111 H-6.
Ton aile de B-24, repose sur l'extrados, la jambe de train sortie ?
Bonnes bulles et à bientôt.
Georges

[Pierre Giustiniani]

Hello Georges
Si tu as les coordonnées Gps du moteur (ou d’autres éléments) je suis preneur.
Oui surement un chalutage..
L’aile du B-24 est a l’envers mais je me rappelle plus si il y avait le train sorti ou pas de train du tout mais elle est aussi sur la cote bleue. Je dois y retourner sous peu pour voir si le he.111 à coté est encore là ou si c’est ce qui avait été remonté dans des chaluts. Je posterai les photos demain c’est à pleurer…

[SIBE]

MP

[Pierre Giustiniani]

Merci Georges

Sous la tole des échappements d’un coté une petite plaque.
Rien de très visible pour moi.
Je la soumets à votre appréciation:

[Benoît]

Merci Georges

Sous la tole des échappements d’un coté une petite plaque.
Rien de très visible pour moi.
Je la soumets à votre appréciation:

La plaque je ne sais pas l'identifier mais le petit poisson c'est un muge.

[Pierre Giustiniani]

Rhoooooooo Benoit !!!
Si tu dis ça à Marseille on te parle plus !!!
C’est une castagnole !!!
