Débutant et problème sur fusion 360

[Elorza]

Bonjour messieurs,

Voila je m'essaie à fusion 360.
J'essaie de réaliser cette antenne.

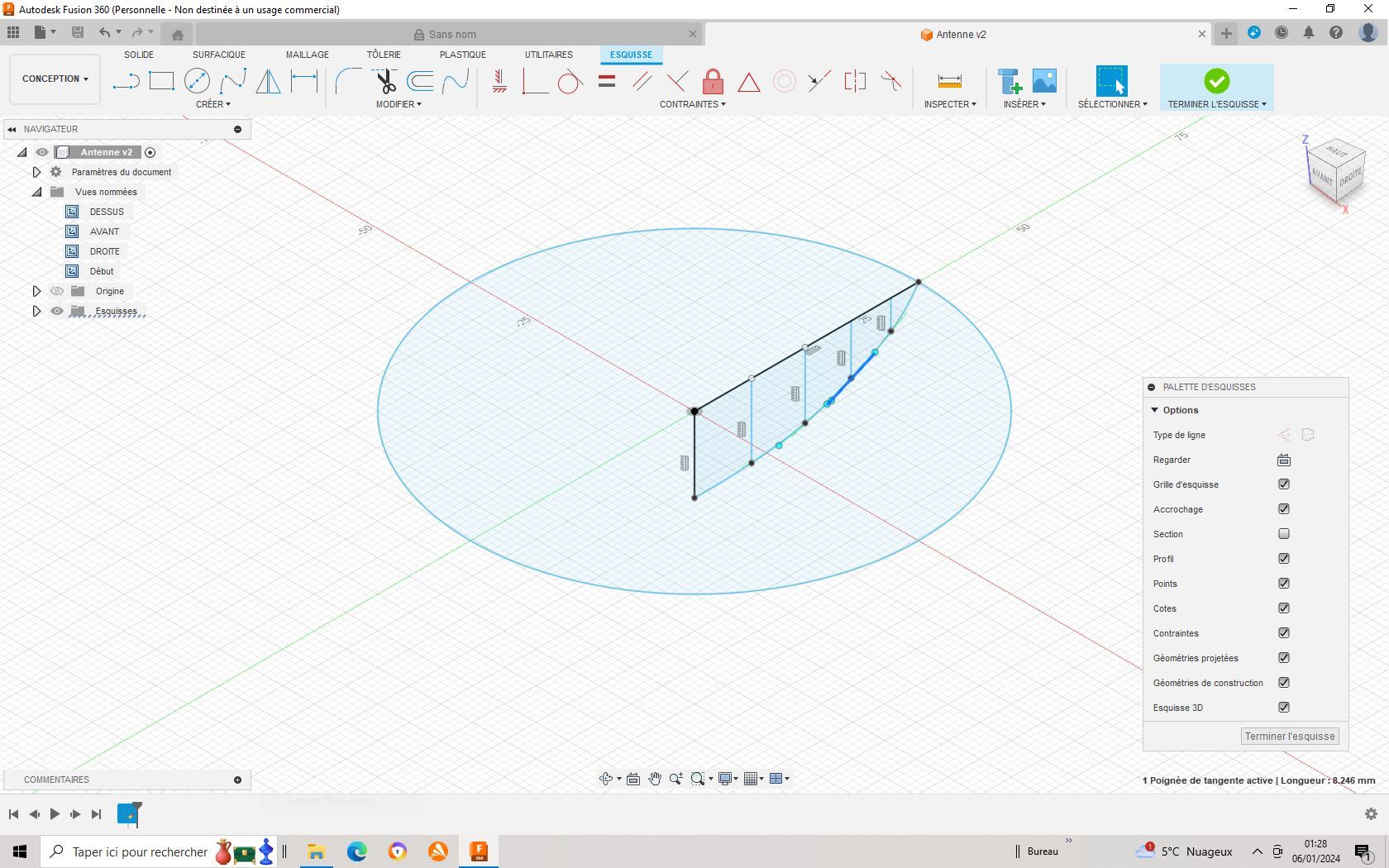

Donc j'ai réalisé un disque ainsi que tous les cercles et droites. Mais une fois que j'ai voulu faire la forme concave et tous les cercles et droites n'ont pas suivi. Alors que je pensais les avoir coller au disque rien à suivi.
J'ai recommencé au plus simple pour refaire mais la aussi on peut voir que les 3 droites sont restées à leurs emplacements initiales
Comme je débute, je sais que j'ai raté une étape.

Un sachant? Please....

[Thud]

Youhou,

Est-ce qu'un truc de ce genre t'intéresse ?

[Glouglou69]

Hello,

Je ne comprends pas la méthode que tu as utilisé, et donc par voie de conséquence, ton problème.

A la vue de ton écran, tu n'utilises pas la bonne méthode pour créer ta parabole. Le moyen le plus simple est de créer son profil et d'utiliser la fonction révolution.

Cordialement.

[Sir Eric]

A la vue de ton écran, tu n'utilises pas la bonne méthode pour créer ta parabole. Le moyen le plus simple est de créer son profil et d'utiliser la fonction révolution.

Je suis tenté de dire oui. Un plan à 90° sur le centre de la parabole, une courbe sur ce plan formant le fond de la parabole (mais ca tu l'as sans doute déjà fait), un cercle au bout de cette courbe, du diamètre qui va bien, orientation de ce cercle avec la fonction déplacer,un balayage depuis ce cercle sur le chemin donné par la courbe, et roule bouboule avec la fonction révolution.

C'est la parabole de Discovery one ?

[Elorza]

Merci messieurs, je sais bien que je m'y prends mal mais j'essaie de m'aider avec des tutos mais je suis conscient que sans une bonne connaissance du logiciel, je vais ramer voir creuser le fond

Youhou,

Est-ce qu'un truc de ce genre t'intéresse ?

Oui comme tu dis c'est un truc comme ca

A la vue de ton écran, tu n'utilises pas la bonne méthode pour créer ta parabole. Le moyen le plus simple est de créer son profil et d'utiliser la fonction révolution.

Je suis tenté de dire oui. Un plan à 90° sur le centre de la parabole, une courbe sur ce plan formant le fond de la parabole (mais ca tu l'as sans doute déjà fait), un cercle au bout de cette courbe, du diamètre qui va bien, orientation de ce cercle avec la fonction déplacer,un balayage depuis ce cercle sur le chemin donné par la courbe, et roule bouboule avec la fonction révolution.

C'est la parabole de Discovery one ?

bien trouvé.


CDT

[Thud]

Merci messieurs, je sais bien que je m'y prends mal mais j'essaie de m'aider avec des tutos mais je suis conscient que sans une bonne connaissance du logiciel, je vais ramer voir creuser le fond

Youhou,

Est-ce qu'un truc de ce genre t'intéresse ?

Oui comme tu dis c'est un truc comme ca

Bonjour m'sieur.
Ce que j'ai fait : J'ai imaginé un plan passant par l'axe de l'antenne, et j'ai dessiné l'intersection entre le plan et l'antenne.
Comme je suis un feignant, j'ai dessiné des arcs de cercle.



Ensuite, révolution autour de l'axe de l'antenne.



Maintenant, on va faire les armatures circulaires.
Dans le plan de la première esquisse, on va faire un profil par armature. J'avais fait des arcs de cercles, à voir en fonction de ce qu'on veut. Là, je fais des rectangles parce que je peux.



On refait une révolution autour de l'axe de l'antenne :



Maintenant, on va faire les armatures radiales.
D'abord, je crée un plan tangent à la face que je veux et au point du haut de la face :



Ensuite, je crée une esquisse sur ce plan passant par l'esquisse initiale :



Je fais un balayage le long de l'esquisse initiale, mais il faut le faire sur une partie (la distance ne doit pas être 1 sinon ça couille) :



Enfin, on sélectionne le balayage et on lui applique un réseau circulaire sur l'axe de l'antenne :



And Bob's your uncle.

[Elorza]

Salut Thud,

Je vois que pour toi c'est un jeu d'enfant
j'ai essayé de refaire la petite antenne dès 2 faces au plus simple pour le moment.




A priori tout mes éléments sont unis. Mais dès que j'essaie de faire un lissage pour lui donner une forme de parabole, il m'affiche erreur. De plus lorsque je réussis à choisir mes contours sans erreurs mes cercles et axes ne suivent pas .



Même en effaçant une face

Cdt

[Sir Eric]

Prenons les choses dans l'ordre

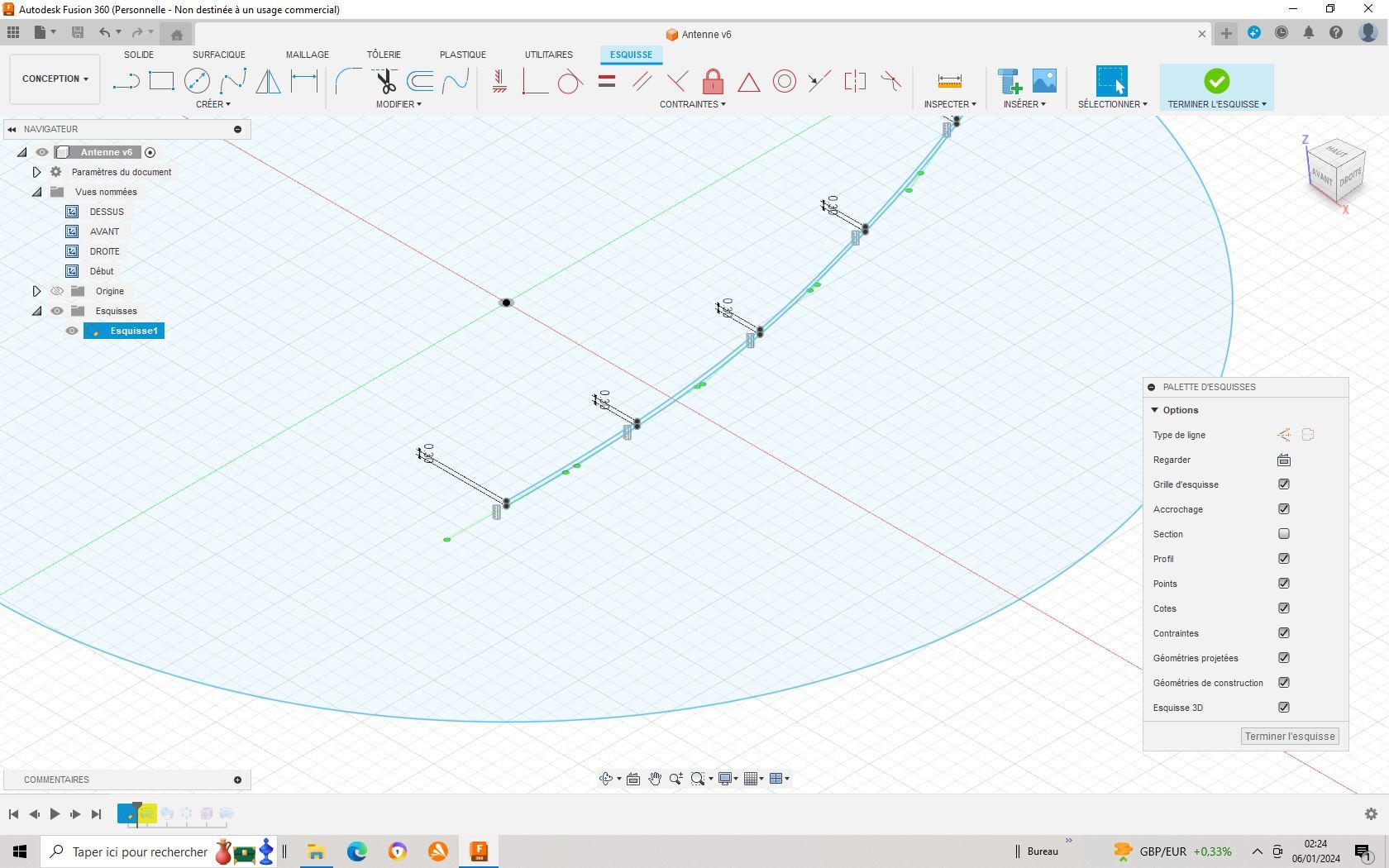

Tu dessines la focale, c'est la base


Tu lui donnes une épaisseur

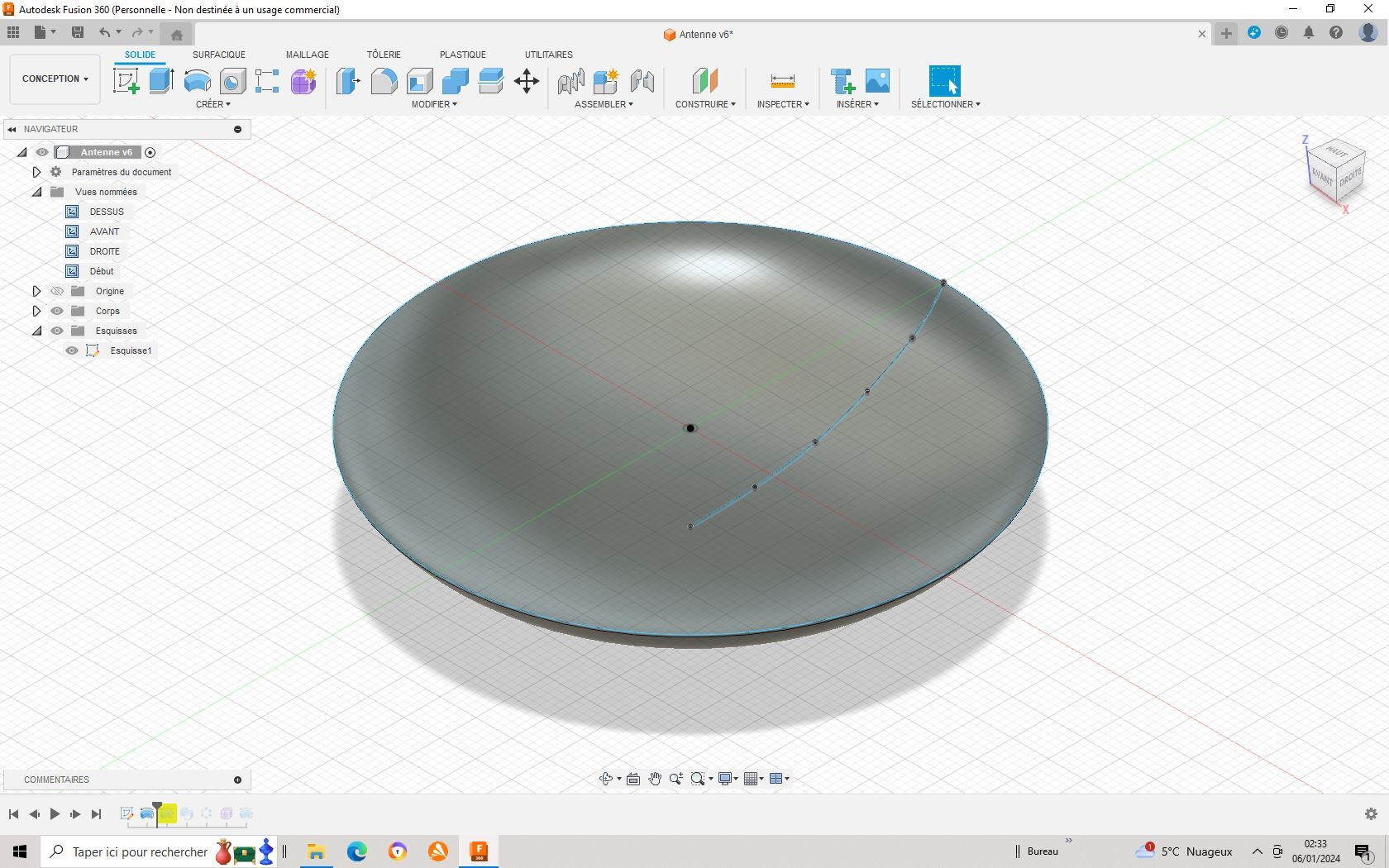

Tu vires les traits en trop et tu crées une révolution (Qué viva lé général Alcazar, muerté au général Alhambra) sur la base du profil ainsi obtenu


Dès lors tu as la base pour travailler. Fainéant je suis, j'ai juste travaillé sur les lisses, il eu fallu faire les cadres avant selon la méthode à Thud puis créer les lisses entre les cadres

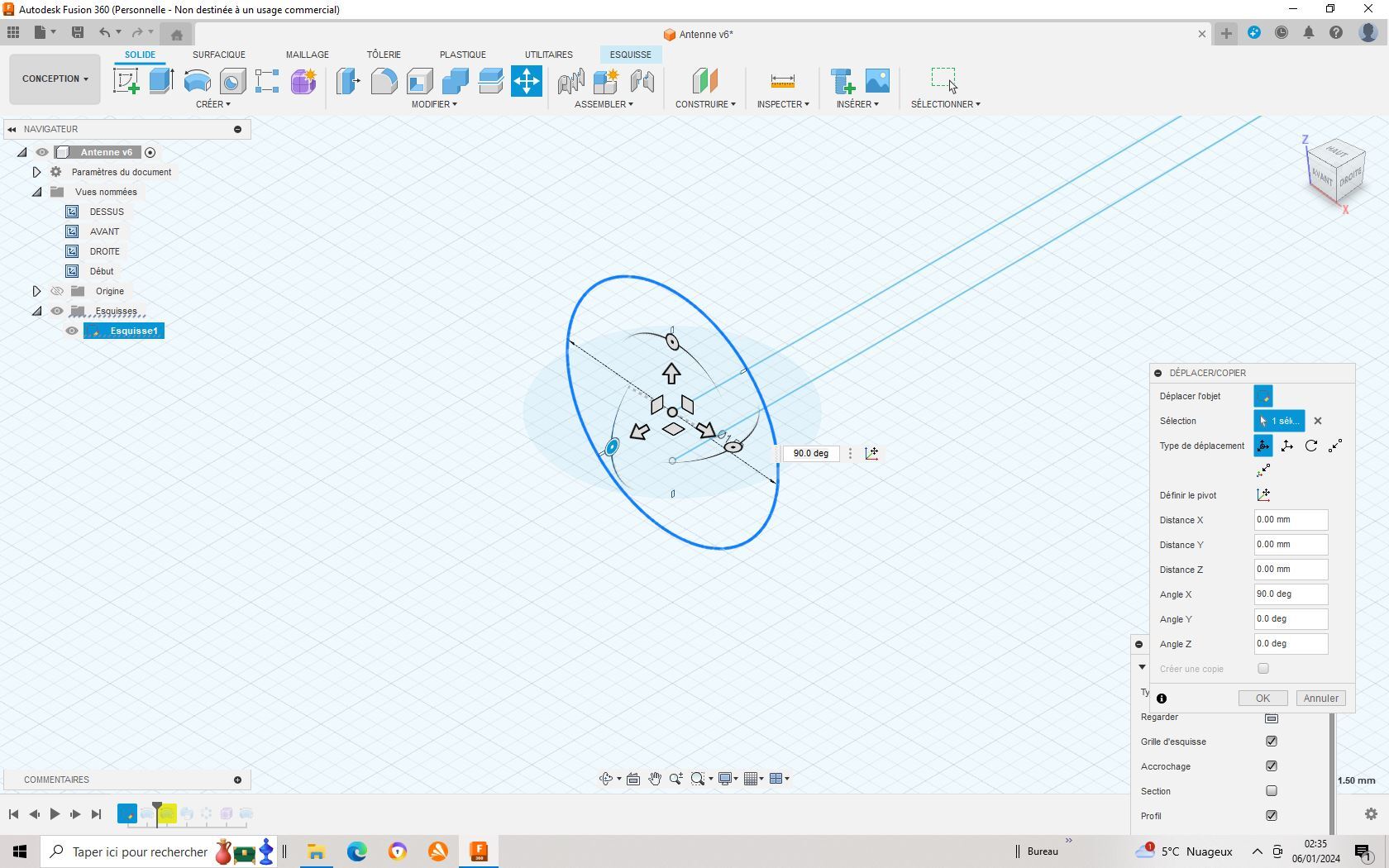

Un p'tit rond au centre de la focale, dans ton cas sur le cadre qui va bien j'ai eu la flemme de le faire, orienté sur le chemin à suivre

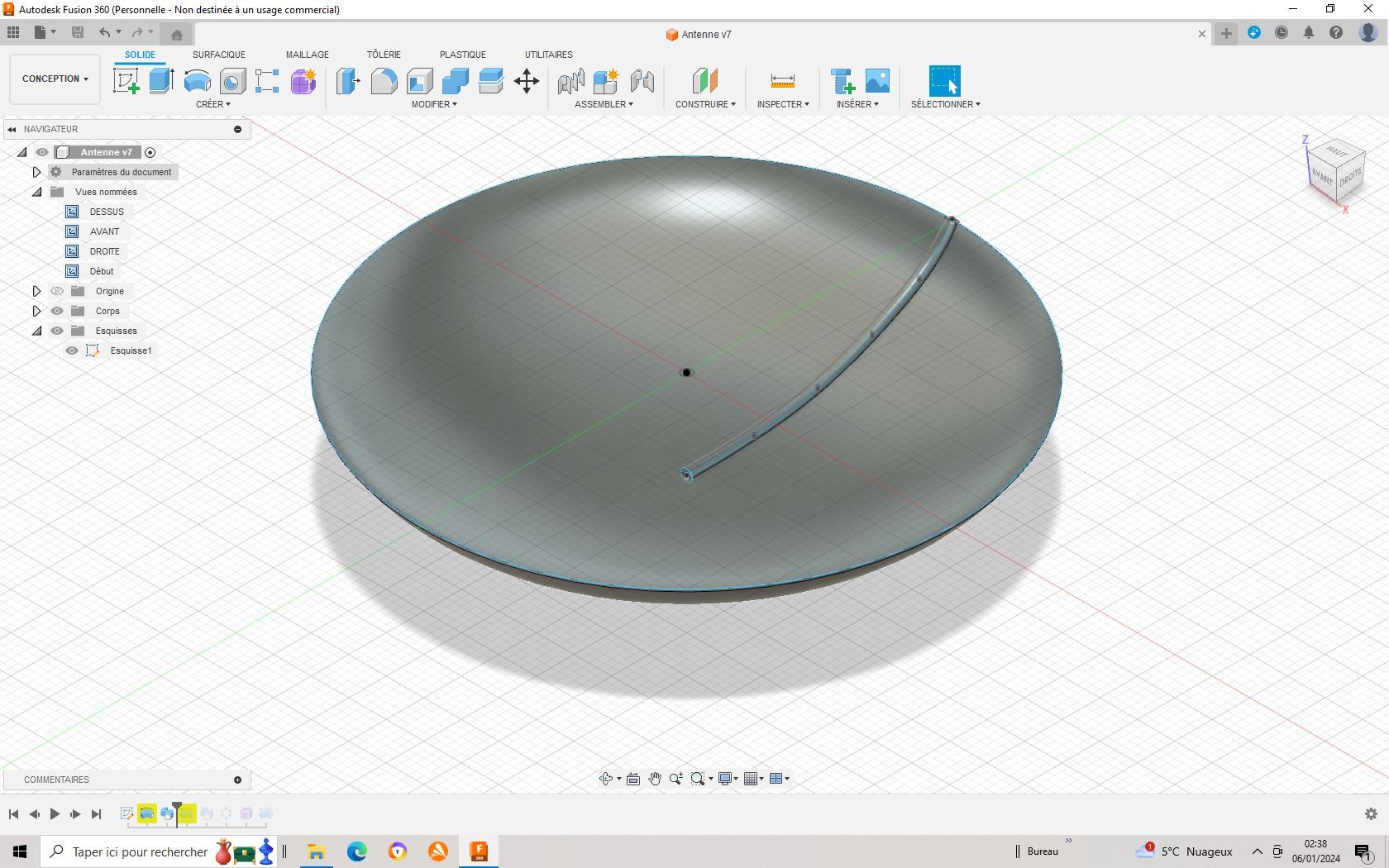

Balayage du p'tit rond sur le chemin

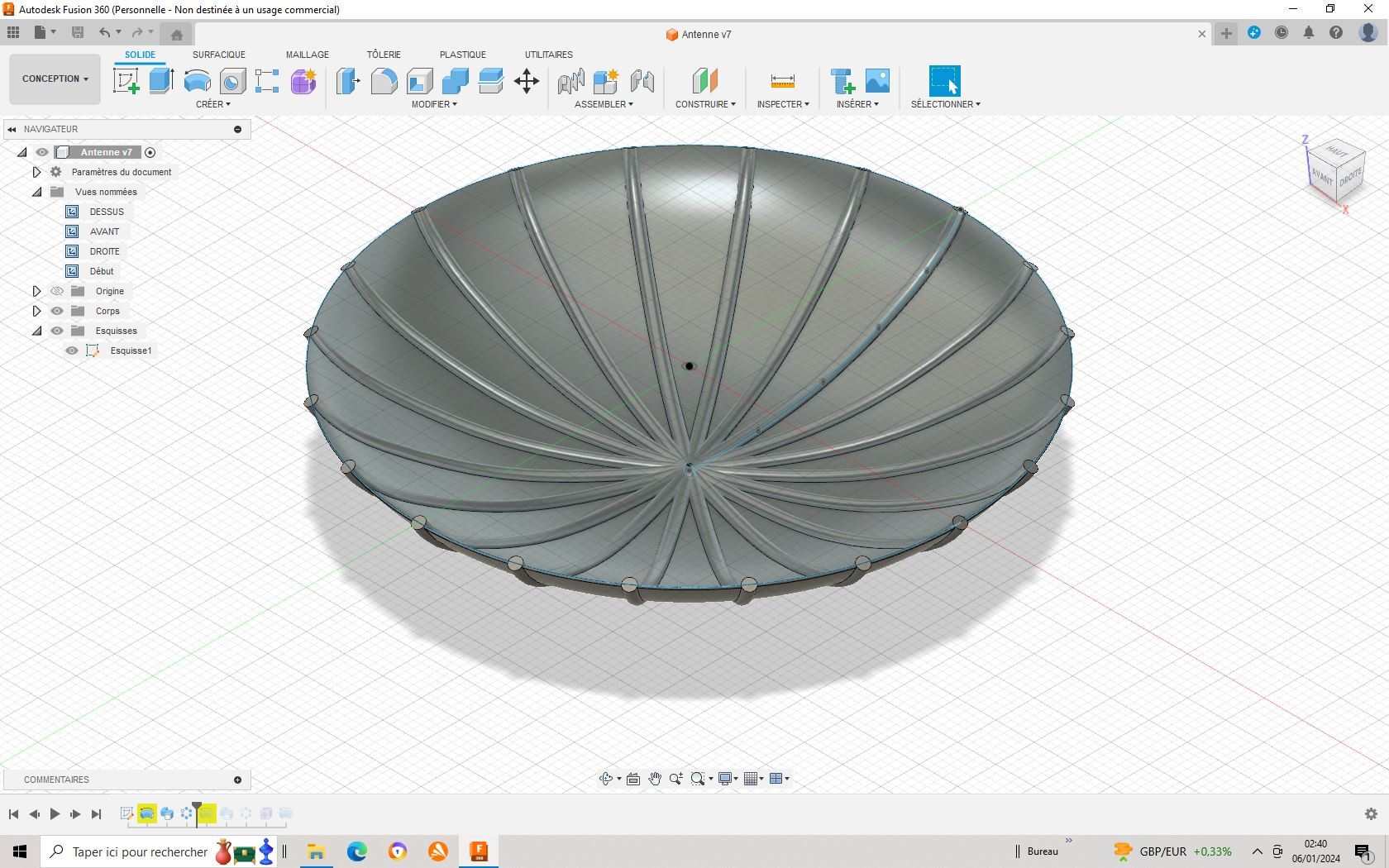

Un réseau circulaire, fastoche


Et comme dit Nikita, merci oncle Bob

[Thud]

Salut Thud,

Je vois que pour toi c'est un jeu d'enfant
j'ai essayé de refaire la petite antenne dès 2 faces au plus simple pour le moment.

A priori tout mes éléments sont unis. Mais dès que j'essaie de faire un lissage pour lui donner une forme de parabole, il m'affiche erreur. De plus lorsque je réussis à choisir mes contours sans erreurs mes cercles et axes ne suivent pas .
Même en effaçant une face

Alors pas forcément, j'en chie encore beaucoup.
Et j'ai l'impression que tu veux dessiner ta pièce plate, et que tu veux la déformer ensuite.
Si c'est le cas, je crains que ce ne soit pas possible avec Fusion 360.

[Elorza]

Effectivement c'est ce que je fais.

[Thud]

Effectivement c'est ce que je fais.

C'est peut-être faisable avec un autre logiciel (genre Blender), mais avec Fusion...
Sir Eric et moi t'avons montré une méthode qui est assez simple et efficace, tu devrais l'essayer.
Si tu as des soucis, klaxonne, ça marche assez bien.

[Sir Eric]

Effectivement c'est ce que je fais.

Fusillez moi ce lascar
Général Tapioca

[Thud]

Yé fousille !
Général Ahuéadia

[Sir Eric]

Yé fousille !
Général Ahuéadia

Ma mé casse pas l'oreille
T.

[Sir Eric]

Et pendant qu'on parle de révolution, je rappelle que c'est la pharmacie Lopez qui est de garde ce WE

[Elorza]

Merci messieurs,

Bon plus qu'à essayer de réaliser déjà la parabole avec les arcs de cercles. On verra par la suite.



j'espère que cela correspond à la première ébauche?

Cdt

[Elorza]

Zut c'est plein.
j'ai raté quoi?
Cdt

[loadmaster]

Zut c'est plein.
j'ai raté quoi?
Cdt

Ton contour est composé d'une droite et d'un cercle. Donc c'est plein.
Si tu veux un creux il faut le dessiner : Trace un second cercle un poil plus court et concentrique au premier. Et un trait entre les deux cercle coté extrémité de ta parabole pour fermer le contour.
Ton tracé est un parcours qui commence par l'axe de rotation et doit revenir sur l'axe de départ. Tout ce qui est a l'intérieur est plein.

[Elorza]

Donc un cercle plus petit et fermer par les 2 petites droites qui relient les 2 cercles. Mais il me semble une fois la révolution faite toujours plein.

[Elorza]

J'ai trouvé un truc pour creuser sur le net. Je pense qu'il y a plus simple. Tu en penses quoi?
J'ai déplacé l'objet vers le haut et cela me donne ça? normal le cercle bleu?

[Thud]

Tu veux pas faire un truc comme ça ?

[Sir Eric]

Jusque là c'est bon.
Tu peux virer le trait horizontal avant la révolution, je pense que c'est lui qui te fout le broll et de toutes façons tu n'en a plus besoin.

Ensuite tu crées un profil sur la base de ton trait de parabole, c'est lui qui te servira de base pour la révolution

Ici j'ai pris 3/10-ème parce que j'ai pris 3/10-ème. Tu peux aussi tirer un bord horizontal au sommet pour y raccorder ton profil. Attention, il faut virer tous les traits de construction en ne gardant que les traits de fermeture car ton profil doit être fermé.

Puis faire la révolution en partant ce ce profil

Et toujours en parlant de révolution, c'est la pharmacie Gomez qui prendra la garde demain

[Elorza]

Bonjour messieurs,

J'ai réussi à réaliser les antennes en suivant vos conseils.



Maintenant c'est au mat que je me suis attaqué.
J'ai fait un plan à plat mais je ne pense pas que j'utilise le bon chemin. Vu les différents arcs et épaisseurs j'ai du mal à savoir comment partir, une idée?



Cordialement

[Sir Eric]

Bonjour messieurs,

J'ai réussi à réaliser les antennes en suivant vos conseils.



Maintenant c'est au mat que je me suis attaqué.
J'ai fait un plan à plat mais je ne pense pas que j'utilise le bon chemin. Vu les différents arcs et épaisseurs j'ai du mal à savoir comment partir, une idée?



Cordialement

Faudrait visualiser ta pièce avant de pourvoir te répondre.
Eric

[Elorza]

Oups, effectivement c'est mieux.
