Tupolev TB-3, ICM 1:72e -TERMINÉ

Message par Lasalle »

Bonsoir à tous et à toutes,

Ça fait un petit moment que j'ai déserté le forum, mais j'ai une bonne excuse : à l'âge légal de la retraite (ou presque), je n'ai rien trouvé de mieux que de démarrer une nouvelle activité professionnelle. Je ne me plains certes pas, mais c'est juste pour expliquer mon silence de ces derniers mois. Je suis sûr d'avoir laissé passer plein de super montages et je m'en excuse auprès de vous. J'essaierai de rattraper mon retard dans la mesure où le permettra mon nouvel emploi du temps.

Tout ça pour dire aussi que mon dernier montage, commencé début 'octobre, avance à pas de tortue. Qui plus est, je n'ai pas choisi le plus simple. Qu'on en juge : il s'agit ni plus ni moins de l'une de ces monstruosités dont l'Union soviétique de Staline avait le secret, j'ai nommé le Tupolev (ou plutôt Toupolev) TB-3.

Le kit ICM est le seul disponible à ce jour à cette échelle et, malgré son âge (26 ans), il porte plutôt beau. La gravure est particulièrement fine et les pièces s'assemblent relativement bien (je touche du bois pour la suite). Pour améliorer le kit, je dispose des planches de photodécoupe Eduard et Brengun, ainsi que des mitrailleuses Mini World. Mais celles-là, c'est pour la fin.
Petit aperçu de la cabine de pilotage :
Avant d'attaquer le reste de la carlingue, j'ai entamé le montage de la voilure. C'est là que les choses se corsent. Vu l'envergure de l'engin, les ailes sont en plusieurs morceaux. et il faut commencer par le montage de la structure interne que j'ai renforcée par du mastic durcissant :
Les ailes montées :
Une fois cette étape franchie, on peut passer au montage de la partie arrière du fuselage et à la mise en croix :
Voilà où j'en suis après quelque quatre mois. Comme d'habitude, vos commentaires et suggestions sont les bienvenus.

À +

JC

`
Modifié en dernier par Lasalle le mer. 2 juil. 2025 18:36, modifié 1 fois.

Tupolev TB-3, ICM 1:72e -TERMINÉ

Publicité

Publicité


Stéphane GUERRERO
Messages : 15424
Enregistré le : mar. 20 oct. 2009 20:20
Localisation : Lodève, Hérault
Contact :

Re: Tupolev TB-3, ICM 1:72e

Message par Stéphane GUERRERO »

Waouh, tu t'attaques à du lourd!!! Bravo pour ton choix et bravo pour le travail déjà réalisé!!! Et courage pour le travail à venir!!! :x
2024: CAPRA R.20 France'41, P.Z.L. P.22 France'41, Chester Goon Dekno.

2025: Nord 1300, Nord 2000 AZ Models. Laird-Turner LTR-14 Meteor Dekno, Payen Pa.101 GLLOKIT.

En cours: euh...
Avatar du membre
Jean ROBERT
Messages : 12845
Enregistré le : jeu. 28 juil. 2005 08:09
Localisation : Ouest AGEN(MONTESQUIEU)

Re: Tupolev TB-3, ICM 1:72e

Message par Jean ROBERT »

Beau projet,mais l'assemblage n'est pas des plus simples!
Bon courage
Jean
Jean,1/72 for ever!
Transall vaillant
Messages : 7386
Enregistré le : mar. 27 févr. 2007 21:04

Re: Tupolev TB-3, ICM 1:72e

Message par Transall vaillant »

Ah !
La voilure du TB-3 ICM...
Que de souvenirs ! :D
Bon courage !
:wink:
Avatar du membre
Blochmorane
Messages : 24282
Enregistré le : jeu. 9 févr. 2006 18:35
Localisation : Monsempron-Libos (47), en Guyenne

Re: Tupolev TB-3, ICM 1:72e

Message par Blochmorane »

Salut JC

Les surfaces en tôle ondulée ne vont pas te faciliter la tâche. Courage et abnégation.
Still looking for the Yellow Shadow...
----------
Scale: 1/72nd
Last built: Spitfire PR types A & B
In progress: Spitfire F.VII + Night-fighter Hurricanes + ?
To plan: Disregard!
Avatar du membre
JOEL
Messages : 10135
Enregistré le : sam. 27 mars 2004 22:33
Localisation : PAU

Re: Tupolev TB-3, ICM 1:72e

Message par JOEL »

Salut,

Une maquette qui ma souvent tentée mais je n'ai jamais oser franchir le pas. Les jonctions en tôles ondulées m'ont toujours fait peur.
Je vais donc suivre le tiens avec d'autant plus de plaisir.
En cours: Tu-143 Reys, EC-121 Heller
Avatar du membre
H_Farman
Messages : 3038
Enregistré le : mar. 6 avr. 2004 23:46

Re: Tupolev TB-3, ICM 1:72e

Message par H_Farman »

Idem : je suis pleutre et me contenterai de regarder, admiratif.

Et dire qu'une déclinaison propose la version Zveno :o
Avatar du membre
Serge Texier
Messages : 6235
Enregistré le : sam. 6 mars 2010 07:33
Localisation : 82500, la capitale de l'ail

Re: Tupolev TB-3, ICM 1:72e

Message par Serge Texier »

Il va falloir une belle boite à chaussures pour le ramener de Berlin :gene3:
Serge

Un atterrissage est réputé terminé lorsque le dernier morceau cesse de rebondir.

Famille CRJ, début de l'histoire de ma vie en commençant par la fin
Fournier RF6B 1/50 ème Heller en suspens
Conversion Avro York 1/72 ème CMR en suspens
Lasalle
Messages : 395
Enregistré le : lun. 21 nov. 2022 17:13
Localisation : Berlin

Re: Tupolev TB-3, ICM 1:72e

Message par Lasalle »

Merci à tous pour vos encouragements ! Quelque chose me dit qu'ils ne seront pas superflus :wink:

À ce propos, l'un d'entre vous aurait-il une photo de l'appareil montrant les tourelles de l'intrados ? Toutes celles que j'ai pu glaner sur le web les montrent retractées. Merci d'avance pour votre aide.
À +

JC

PS :
Serge Texier a écrit : mar. 18 févr. 2025 09:02 Il va falloir une belle boite à chaussures pour le ramener de Berlin
J'y avais pensé, Serge, c'est pour ça que j'ai attendu de m'être rapatrié en France pour le commencer :wink:
Transall vaillant
Messages : 7386
Enregistré le : mar. 27 févr. 2007 21:04

Re: Tupolev TB-3, ICM 1:72e

Message par Transall vaillant »

Lasalle a écrit : mar. 18 févr. 2025 19:14 À ce propos, l'un d'entre vous aurait-il une photo de l'appareil montrant les tourelles de l'intrados ? Toutes celles que j'ai pu glaner sur le web les montrent retractées. Merci d'avance pour votre aide.
À +
Jamais vu, au sol du moins, seules les protections de jambes sont visibles... et encore pas toujours car elles ont souvent fini déposées !
@+
:wink:
Lasalle
Messages : 395
Enregistré le : lun. 21 nov. 2022 17:13
Localisation : Berlin

Re: Tupolev TB-3, ICM 1:72e

Message par Lasalle »

Bonsoir à toutes et à tous !

Je suis tellement à la ramasse qu'il a fallu que j'aille en page 4 du forum pour récupérer mon précédent poste. Pfff !.. Je bats tous mes records de lenteur en ce moment. Voici donc l'avancée des travaux depuis la dernière fois :

Les câbles des empennages étant assez costauds, je les ai réalisés avec des tiges de nickel Albion Alloys de 0,45 mm de diamètre :
Les porte-bombes ont été améliorés avec de la photodécoupe :
L'un des capots-moteur restera ouvert :
Toutes les pièces du fuselage étant maintenant en place, l'appareil a reçu une couche de primer Alclad :
Dernière étape avant la peinture, une couche d'alu Tamiya :
Voilà où j'en suis. Si vous avez des commentaires avant que je passe à la peinture, c'est le moment. Au rythme où j'avance, vous avez quelques jours :wink: .

À +

JC
Modifié en dernier par Lasalle le lun. 14 avr. 2025 19:12, modifié 1 fois.
Baron von Vohn
Messages : 96
Enregistré le : ven. 14 mars 2025 16:26

Re: Tupolev TB-3, ICM 1:72e

Message par Baron von Vohn »

Il fait quelle envergure , ce monstre? Par ailleurs, je l'adore (j'aime les physiques difficiles...)
Avatar du membre
Serge Texier
Messages : 6235
Enregistré le : sam. 6 mars 2010 07:33
Localisation : 82500, la capitale de l'ail

Re: Tupolev TB-3, ICM 1:72e

Message par Serge Texier »

ça va pas rentrer dans n'importe quelle vitrine cette affaire là :wink:
Serge

Un atterrissage est réputé terminé lorsque le dernier morceau cesse de rebondir.

Famille CRJ, début de l'histoire de ma vie en commençant par la fin
Fournier RF6B 1/50 ème Heller en suspens
Conversion Avro York 1/72 ème CMR en suspens
Transall vaillant
Messages : 7386
Enregistré le : mar. 27 févr. 2007 21:04

Re: Tupolev TB-3, ICM 1:72e

Message par Transall vaillant »

Baron von Vohn a écrit : mar. 8 avr. 2025 19:44 Il fait quelle envergure , ce monstre? Par ailleurs, je l'adore (j'aime les physiques difficiles...)
54,86 cm
Le paramètre le plus gênant est la hauteur... 8|
Bonne suite !
@+
:x
Avatar du membre
Blochmorane
Messages : 24282
Enregistré le : jeu. 9 févr. 2006 18:35
Localisation : Monsempron-Libos (47), en Guyenne

Re: Tupolev TB-3, ICM 1:72e

Message par Blochmorane »

Salut JC

Lasalle a écrit :Je suis tellement à la ramasse qu'il a fallu que j'aille en page 4 du forum pour récupérer mon précédent poste. Pfff !.. Je bats tous mes records de lenteur en ce moment.
Pas grave. Quand on est à l'atelier, on ne peut pas être devant le PC en même temps. La preuve : tu as bien avancé sur ce monstre en tôle ondulée.
Still looking for the Yellow Shadow...
----------
Scale: 1/72nd
Last built: Spitfire PR types A & B
In progress: Spitfire F.VII + Night-fighter Hurricanes + ?
To plan: Disregard!
Avatar du membre
hawkmoon
Messages : 14212
Enregistré le : lun. 15 oct. 2007 18:38

Re: Tupolev TB-3, ICM 1:72e

Message par hawkmoon »

Super boulot, en effet :alcool1:
ceux qui ont bonne conscience n ont jamais bonne memoire

pour qui ne possede qu un marteau, tout ressemble a un clou

Las Malvinas son argentinas

la corruption de la République n est que la fille des privilèges de la Royauté
Avatar du membre
H_Farman
Messages : 3038
Enregistré le : mar. 6 avr. 2004 23:46

Re: Tupolev TB-3, ICM 1:72e

Message par H_Farman »

Transall vaillant a écrit : mar. 8 avr. 2025 20:39 Le paramètre le plus gênant est la hauteur... 8|
Petit cachotier !
Tu ménages ton suspense ...
Transall vaillant
Messages : 7386
Enregistré le : mar. 27 févr. 2007 21:04

Re: Tupolev TB-3, ICM 1:72e

Message par Transall vaillant »

H_Farman a écrit : mer. 9 avr. 2025 17:34
Transall vaillant a écrit : mar. 8 avr. 2025 20:39 Le paramètre le plus gênant est la hauteur... 8|
Petit cachotier !
Tu ménages ton suspense ...
Non, même pas, c'est que j'avais la flemme de regarder sur le mien... :mrgreen:
Presque 9cm à l'avant, quasiment 8 à l'arrière !
J'y vois mieux en plein jour avec ce beau soleil ! :x
Bon courage au camarade Lasalle
:wink:
Lasalle
Messages : 395
Enregistré le : lun. 21 nov. 2022 17:13
Localisation : Berlin

Re: Tupolev TB-3, ICM 1:72e

Message par Lasalle »

Transall vaillant a écrit : mer. 9 avr. 2025 18:26
H_Farman a écrit : mer. 9 avr. 2025 17:34
Transall vaillant a écrit : mar. 8 avr. 2025 20:39 Le paramètre le plus gênant est la hauteur... 8|
Petit cachotier !
Tu ménages ton suspense ...
Non, même pas, c'est que j'avais la flemme de regarder sur le mien... :mrgreen:
Presque 9cm à l'avant, quasiment 8 à l'arrière !
J'y vois mieux en plein jour avec ce beau soleil ! :x
Bon courage au camarade Lasalle
:wink:
Salut Philippe,

Je n'ai pas encore monté les trains d'atterrissage, mais je m'attends à un truc dans le genre :wink: .

Merci à tous pour vos encouragements !

À +

JC
Transall vaillant
Messages : 7386
Enregistré le : mar. 27 févr. 2007 21:04

Re: Tupolev TB-3, ICM 1:72e

Message par Transall vaillant »

Contrôle bien la géométrie de ton train durant l'assemblage, photos à l'appui, et ne colle pas trop vite ! :ange:
@+
:wink:
Avatar du membre
chrispit
Messages : 4823
Enregistré le : lun. 28 mars 2005 21:20
Localisation : cherbourg
Contact :

Re: Tupolev TB-3, ICM 1:72e

Message par chrispit »

Gros oiseau gros boulot , c'est super !
Derniers finis : Chipmunk, Hurricane égyptien, Hurricane I, Spit VC, Miles Hawk,S-199, Ajeet, Attacker, 109 Spain, Spit 24, Me-163A, Harvard, Spit I, Bücker Bestmann, Spit PR.IV



https://www.flickr.com/photos/65005481@ ... 976561266/
Lasalle
Messages : 395
Enregistré le : lun. 21 nov. 2022 17:13
Localisation : Berlin

Re: Tupolev TB-3, ICM 1:72e

Message par Lasalle »

Bonsoir à toutes et à tous,

Bon an, mal an, ça avance. Fort des avertissements de Philippe, j'ai décidé d'assembler et de fixer les trains d'atterrissage à l'intrados avant la phase peinture. Bien m'en a pris : le montage requiert en effet quelques petits ajustements qu'il vaut mieux entreprendre avant de passer à la déco. J'en ai profité pour rajouter les câbles d'empennages côté extrados que j'avais bêtement oubliés (désolé pour les photos, mais elles ont mystérieusement disparu de mon téléphone).

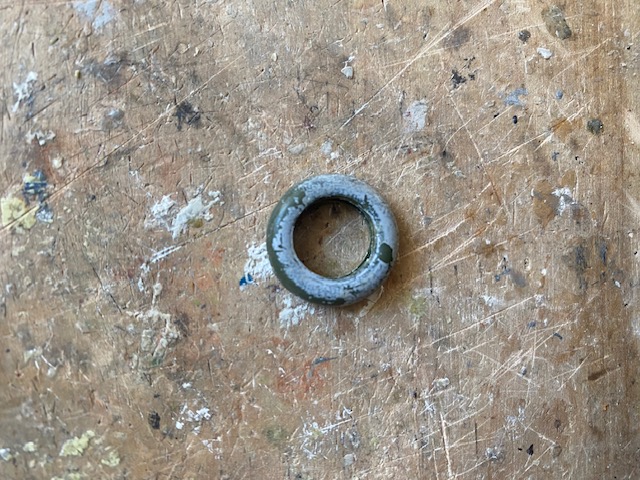

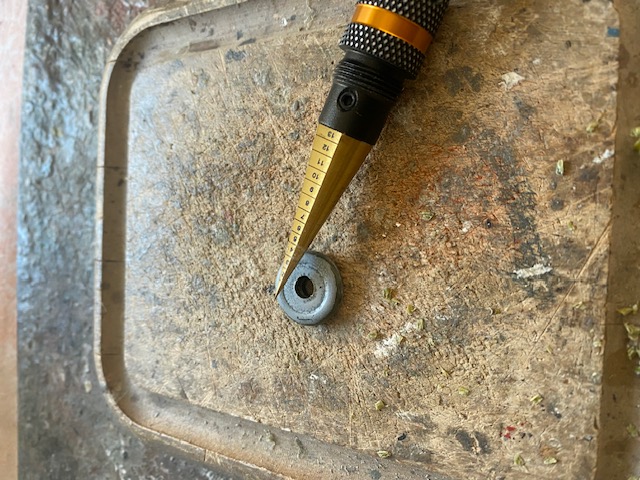

Pendant que j'y étais, j'ai préparé les quatre roues. Celles du kit sont pleines, mais les planches de photodécoupe prévoient tout ce qu'il faut pour en faire des roues à rayons. Pour ce faire j'ai utilisé cet outil, très pratique :
Ceci fait, j'ai attaqué la peinture en commençant par l'intrados :
Voilà où j'en suis ce soir. La suite bientôt (j'espère).

À +

JC
Avatar du membre
nonoece
Messages : 2465
Enregistré le : sam. 11 nov. 2006 20:23
Localisation : au soleil...
Contact :

Re: Tupolev TB-3, ICM 1:72e

Message par nonoece »

Belle bête!! :taré1:
Le train semble fragile avec autant de plastique à supporter, mais je ne connais pas les attaches.
C'est un joli morceau a digérer , je lisais justement un article sur cet engin , aerojournal ou airmag. étonnant ce choix de construction.

Bravo pour cette initiative
vu mon stock, je rachète des vies supplémentaires, faire proposition
Lasalle
Messages : 395
Enregistré le : lun. 21 nov. 2022 17:13
Localisation : Berlin

Re: Tupolev TB-3, ICM 1:72e

Message par Lasalle »

nonoece a écrit : mar. 22 avr. 2025 14:31 Belle bête!! :taré1:
Le train semble fragile avec autant de plastique à supporter, mais je ne connais pas les attaches.
C'est un joli morceau a digérer , je lisais justement un article sur cet engin , aerojournal ou airmag. étonnant ce choix de construction.

Bravo pour cette initiative
Bonsoir Arnaud,

Je touche du bois, mais les attaches ont l'air assez solides. Reste à savoir si les roues vont pouvoir supporter ce poids :wink:

À +

JC
Avatar du membre
moi
Messages : 14763
Enregistré le : sam. 12 avr. 2008 20:00
Localisation : Besançon

Re: Tupolev TB-3, ICM 1:72e

Message par moi »

Ca c'est une maquette rarement vue!
Impressionnant par sa taille et la complexité de l'assemblage qui en découle!
