RAFALE M REVELL 1/48

[Littlebigman]

En approche de l'établi
Un Rafale M de chez Revell avec quelques and-on
Je pense tester une option multi-configuration en utilisant des aimants pour les emports de charges on verra si c'est faisable ou pas en cours de montage

[Littlebigman]

Je me suis commandé le bouquin sur le Rafale de chez Eagle, mon côté vintage, je préfère le papier.
J’attends aussi le cockpit Reskit plus juste que le Wolfpack visiblement

En attendant je découpe les becs de bord d’attaque et les volets
Photos demain

[Littlebigman]

En attendant
Découpe des becs de bord d'attaque

[mktavion48]

Bonjour Ptit bout d'homme
Joli début.
A suivre
Jean Marie

[Rogue2332]

Je suis curieux de voir ce que ça donne avec les aimants pour les emports et comment il faut procéder. Je trouve cela très intéressant pour les jets des années 90 à nos jours.

[Littlebigman]

Les becs de bord d'attaque sont posés

[Littlebigman]

Petites avancées du jour
Tracé des emplacements des parafoudres à graver sur le radôme (pièce du kit)
Séparation des carottes des éléments composant les tuyères en résine Wolfpack
Pose des commandes de volets et des becs de bord d’attaque ainsi que du rail missile de out d’aile

[FredS]

Salut Littlebigman,

Joli travail de détaillage !

La tuyère en résine apporte un vrai plus par rapport à l'origine ?

Fred

[Littlebigman]

Les intérieurs sont plus détaillés

[Littlebigman]

Insertion des aimants (diamètre 1mm) dans les ailes et les poutres pour les diverses configurations d'emport de charges
MICA pour la configuration Exocet
BGL pour les lanceurs triples

Les pylônes et l'aile



Perçage et insertion des aimants











Le résultat final avec les rails Reskit pour les MICA

[RENAUD]

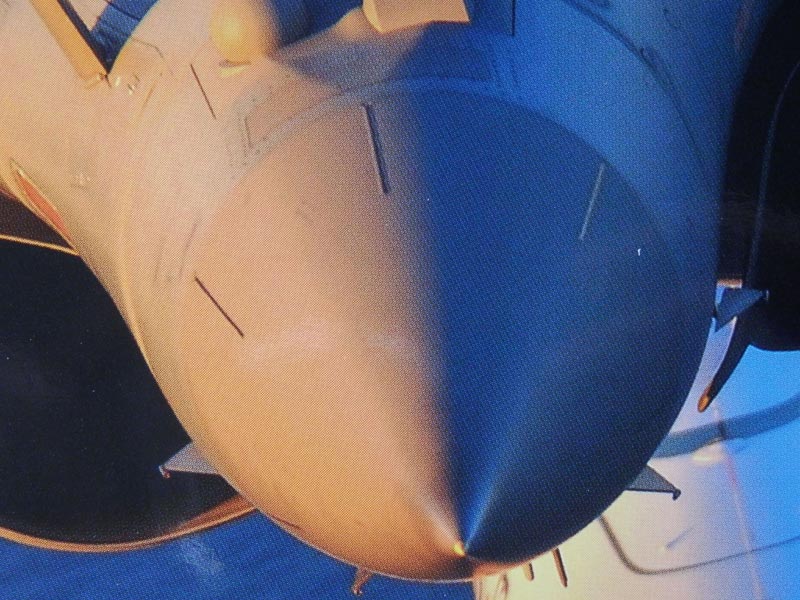

Tracé des emplacements des parafoudres à graver sur le radôme (pièce du kit)

A vrai dire ces parafoudres sont mêmes en très léger relief. On le voit bien avec la lumière rasante


[Littlebigman]

Oui j’ai juste gravé les emplacements pour placer plus facilement les pièces en étiré en relief

[Littlebigman]

Poursuite des travaux sur les emports de charges

Les bidons et leurs pylônes seront fixes, je renforce les encrages entre le bidon et le pylône avec des tiges métalliques, il y en aura également entre le pylône et la voilure




Les entrées d'air de chez BAM, leur fixation est renforcée avec la poudre de chez COLLE 21 en plus de la cyano








Le pylône pour exocet de chez BAM avec cette fois-ci des aimants de diamètre 2 mm
J'ai par erreur découpé la protubérance arrière dy pylône mais c'est réparé

[Littlebigman]

Poursuite des add-on BAM Models
Il y un petit filet de surfacer qui est en train de sécher suite à ces photos pour égaliser les jointures

[Littlebigman]

Ayant peu de temps à maquettes j'avance doucement sur le set BAM et je commence a dégrapper le cockpit RESKIT

[super-crouz]

Bonsoir,

Bien sympa tout cela, je prends un siège!

Nicolas

[Littlebigman]

Toute petite avancée :
Les grilles ont eu leur contour en vinyle posé et les emplacements de l'échelle ont été creusés et aménagés.
Les pièces du cockpit ont reçu une sous couche de surfacer 1500.

[Littlebigman]

Le cockpit est bien avancé
J'attends la poignée gauche qui a été dévorée par le Carnet Monster et que Reskit m'envoie gracieusement

[Littlebigman]

La verrière avec les pièces en résine et en photodécoupe de chez RESKIT.
J'ai refait les joints avec du câble fin pour donner un peu plus de volume (en gris clair) ils sont figurée en photodécoupe et à ce titre manquent de volume.

[providence]

Excellent ajouts, ca rend vraiment bien !

[titisteph]

Superbe, la verrière! Une pièce qu'on ose rarement détailler, à cause de la trop grande proximité des zones transparentes à préserver, et de l'accès difficile.

[Kslmn]

ça avance et c'est tout beau, je conseille vraiment le cockpit de Reskit qui est vraiment au dessus du kit Aires, même si il y quelques différence mineur entre la version C et le M, mais personne ne remarquera ces détails. Je reprendrai mon montage dèsque je trouve du temps, j'hésite entre la configuration Exocet, appui au sol ou Réco avec 4 météor.

Dernière nouvelle, j'en suis aux charges utiles.
