F-14A 1:32 Terminé

[le yab]

Merci Sweety pour ton aide; tu as vraiment de la suite derrière les idées... Je vais faire ma petite enquête dans les centres de recyclage. Encore merci et continue à faire briller nos yeux d'enfants avec ton montage du Tomcat.
Une petite photo d'une ancienne réalisation qu'hélas je n'ai pas gardé; je pense que le tient devrait ressembler à celui-là mais en beaucoup plus détaillé.

[Sweety]

Salut à tous,

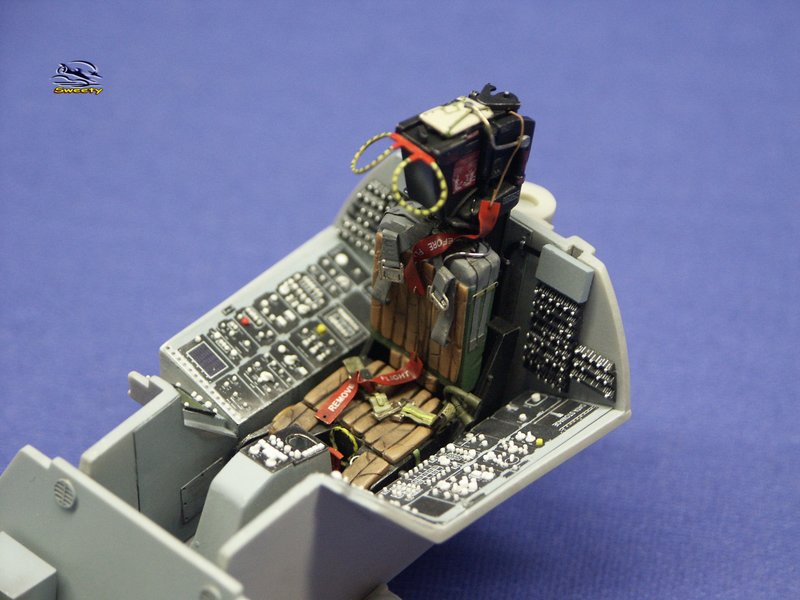

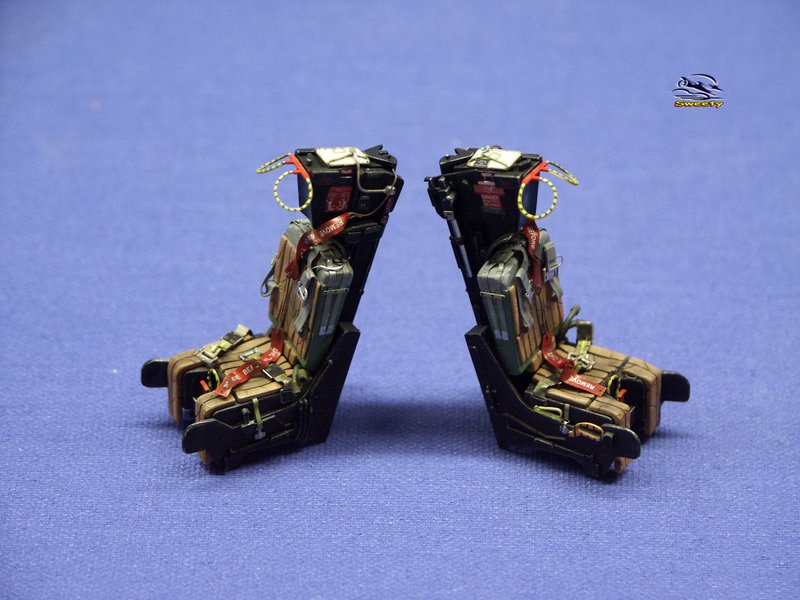

Pas trop la tête dans la maquette ces temps-ci, donc pas trop d’avance, juste les sièges.

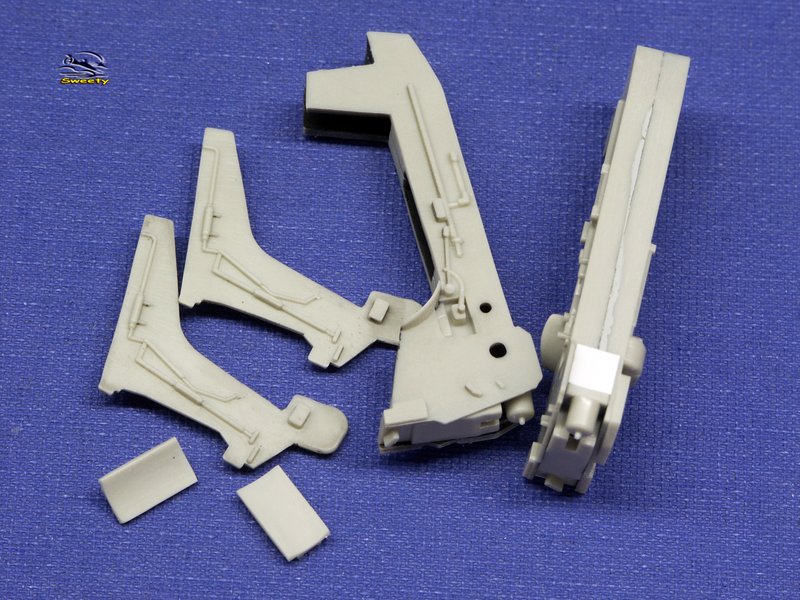

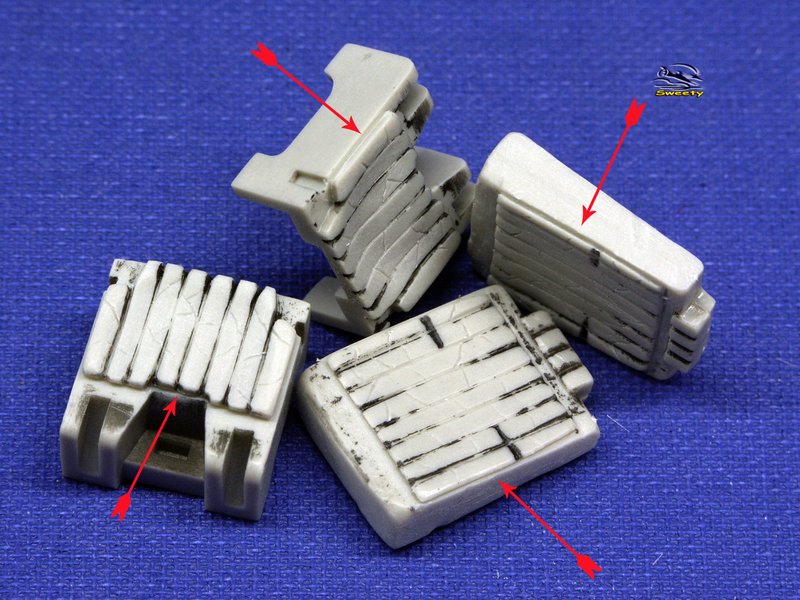

Gravure des coussins de siège pour les écrabouiller et donner l’impression qu’ils sont désolidarisés du reste.

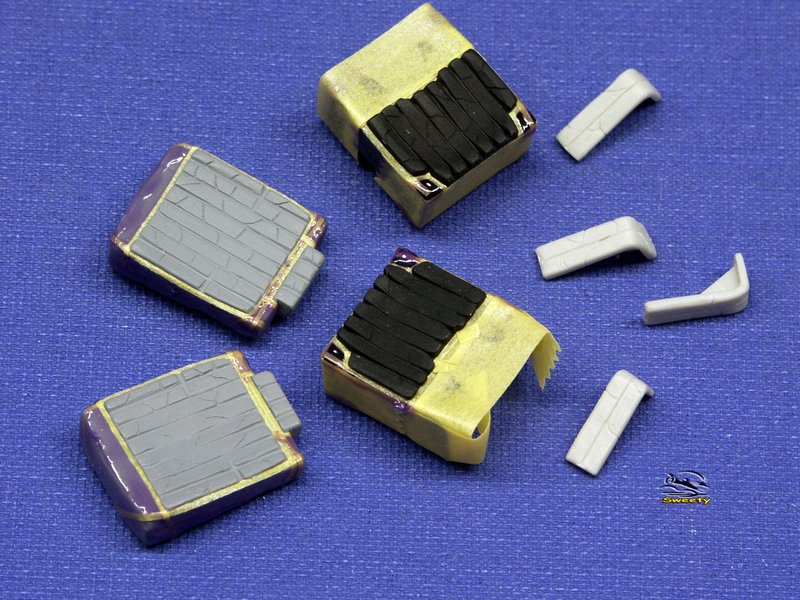

Mise en peinture.



Quelques modifs sur certaines pièces.



Ici remplacement des axes par une corde à piano polie pour plus de réalisme.

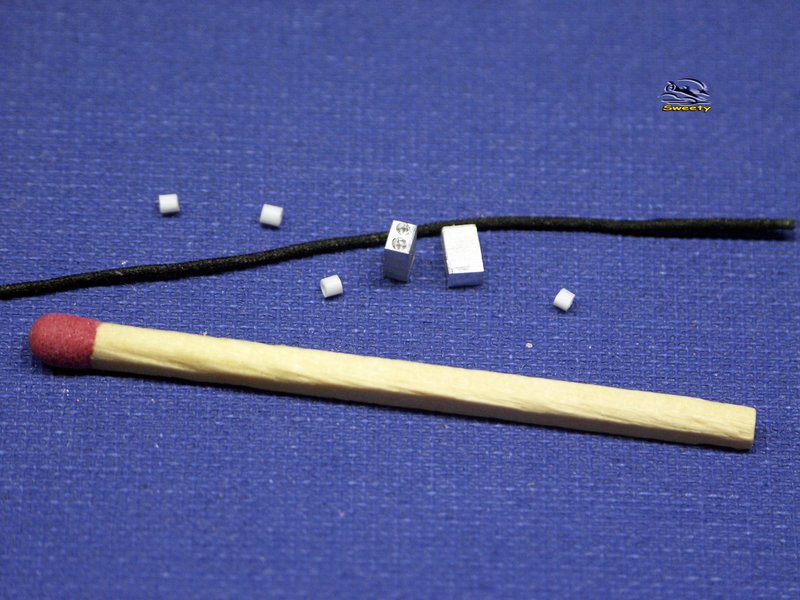

Bricolage en laiton tourné et soudé à l’étain.



Les tuyaux d’oxygène et pour la combinaison anti-g.

Le tuyau noir est constitué d’un fil métallique sur lequel j’ai enroulé du fil à coudre pour lui donner une structure.

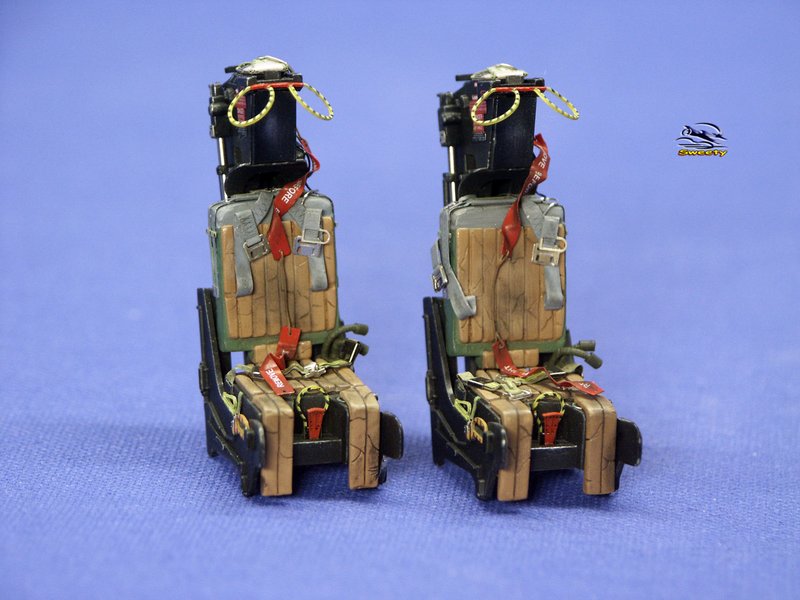

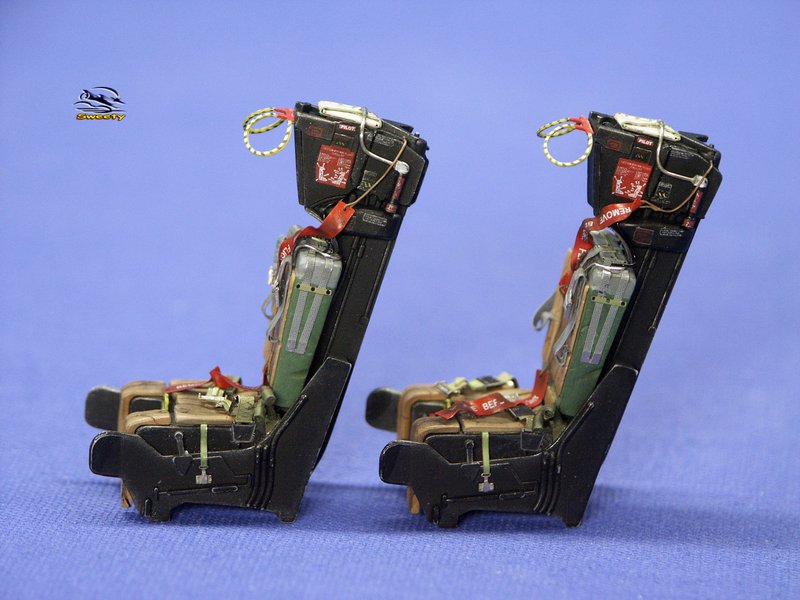

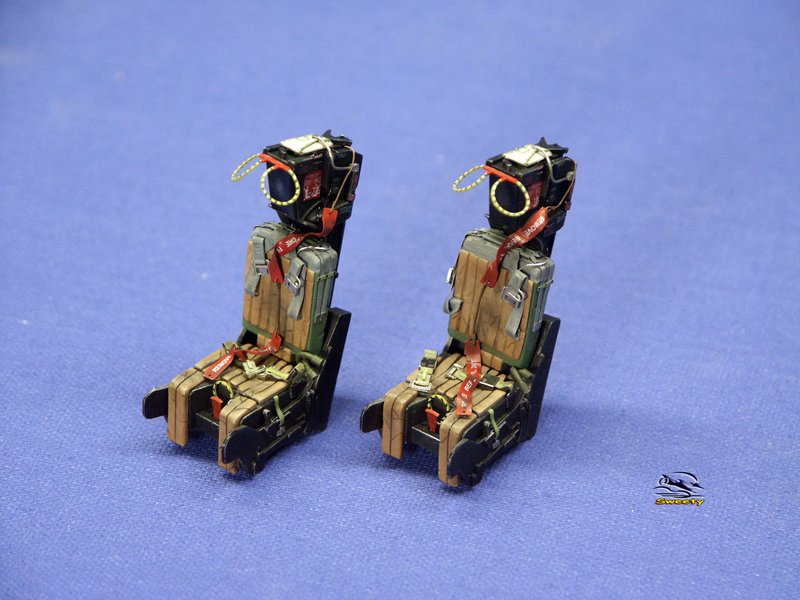

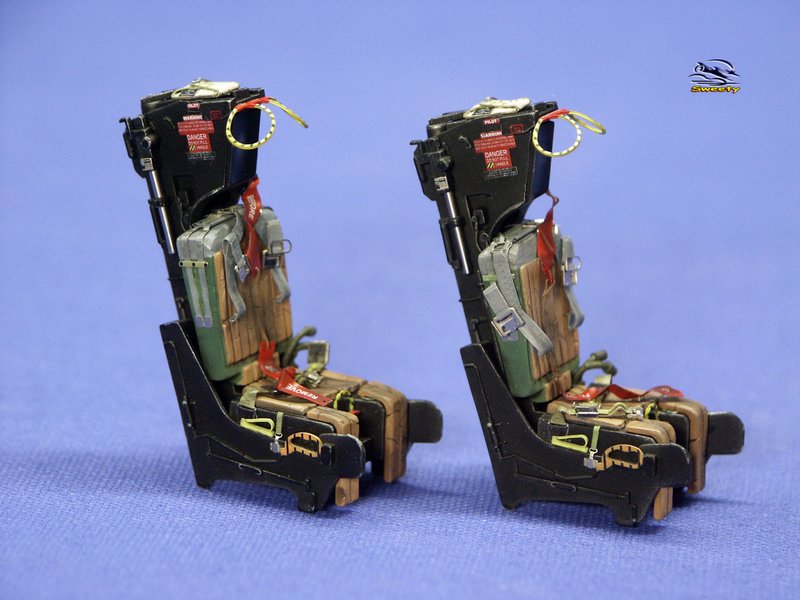

Et le résultat.













A+
Sweety

[Romano2k4]

que dire d'autre ?

[rom1]

vraiment joli!!

[Sweety]

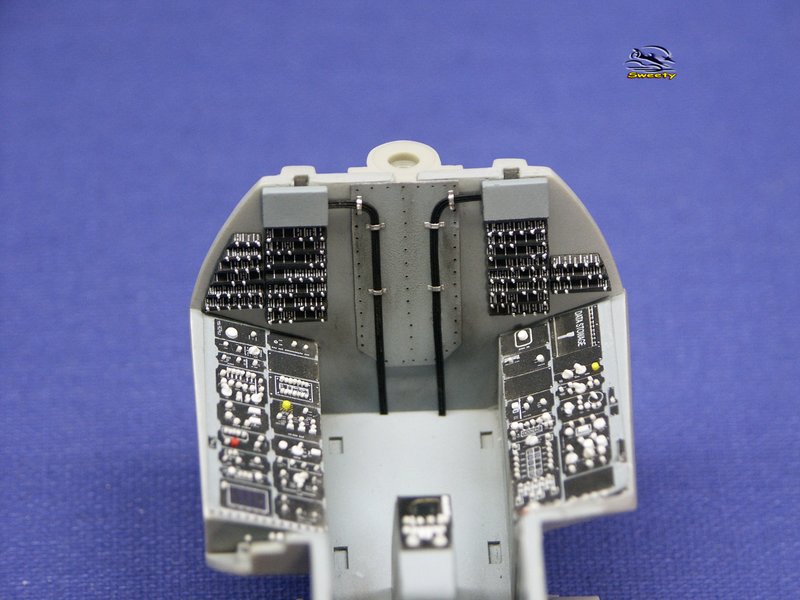

La cloison arrière du navigateur.





A+
Sweety

[rom1]

super résultat!

Tu vas laisser la verrière ouverte?

et tu prévois quelle deco??

bye

[martin]

C'est une illusion ou bien les 2 sièges sont intitulés "pilot", ce qui en ferait un de trop.
A part ce détail, ils sont beaux.

[periklis_sale]

WOW!!!
Fantastic seats mate!!!

[Papy BOYINGTON]

Super boulot !

Je viens de commencer le mien (REVELL 1/32) ..... question : quelles couleurs pour le siège ? Et plus particulièrement pour la "pochette surprise" sur le haut du siège ... j'ai pas d'infos et dans mes docs, j'ai l'impression d'un jaune/vert fluo :?

[Sweety]

Super boulot !

Je viens de commencer le mien (REVELL 1/32) ..... question : quelles couleurs pour le siège ? Et plus particulièrement pour la "pochette surprise" sur le haut du siège ... j'ai pas d'infos et dans mes docs, j'ai l'impression d'un jaune/vert fluo :?

Salut Papy BOYINGTON,

Je n’ai pas de références non plus concernant les couleurs, les teintes données par Tamiya sont inexistantes concernant les détails (normale il n’y a pas de détailles dans cette boite !!!!!)

Je me réfère sur la base de photos glanées sur le net ainsi que sur le LockOn No 18. Si tu ne l’as pas et que cela t’intéresse je peux te l’envoyer en PDF par E-mail.

[Sweety]

super résultat!

Tu vas laisser la verrière ouverte?

et tu prévois quelle deco??

bye

Pour la verrière, oui elle sera ouverte.

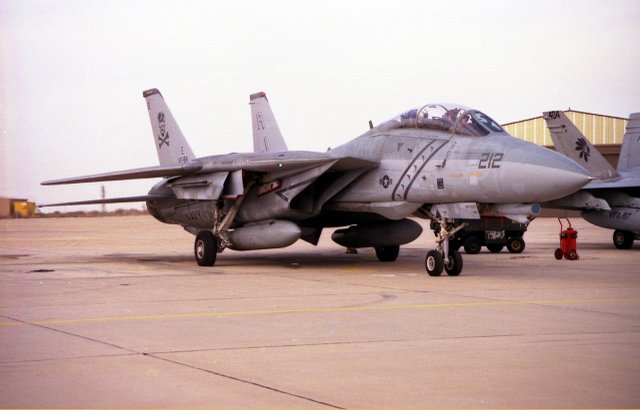

Et pour la déco, tof ci-dessous, mais probablement uniformément gris.



Sweety

[Sweety]

C'est une illusion ou bien les 2 sièges sont intitulés "pilot", ce qui en ferait un de trop.
A part ce détail, ils sont beaux.

Pas d’illusion ne t’inquiètes pas, les deux sièges sont marqué « Pilot » Il me semble que les deux sièges sont intitulés « Pilot » mais je n’ai pas trouvé de photos qui peuvent me le certifier. Si quelqu'un à cette info je le remercie d’avance.

Sweety

[Sweety]

Hello,

Misère, je n’ai pas encore pu utiliser une pièce telle quelle de cette boite sans la modifier ou lui ajouter un minimum de détails. Pas fini ce Tomcat !!!!!

La moindre pièce est moulée à la vasicommejtepousse décalées d’une face à l’autre, et je ne parle pas encore des pastilles, ou plutôt des cratères d’injection d’un diamètre de 4 mm qui m’attendent.

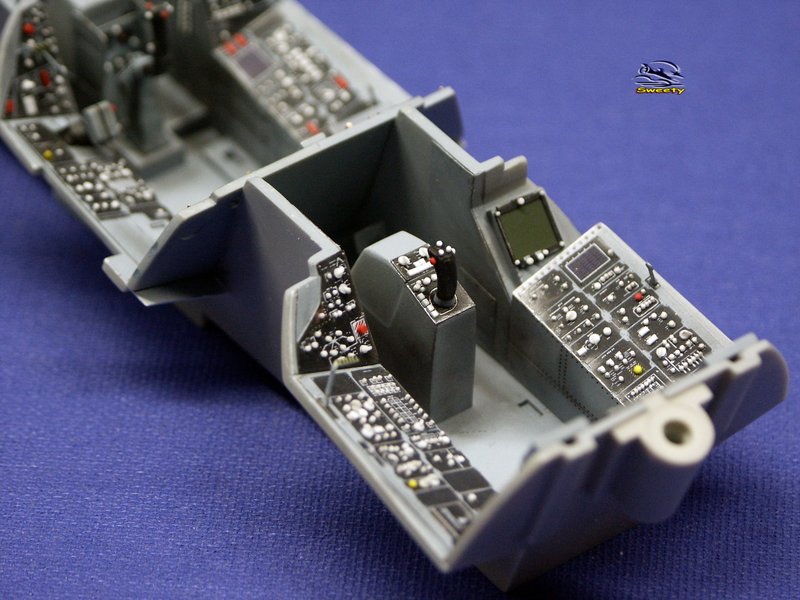

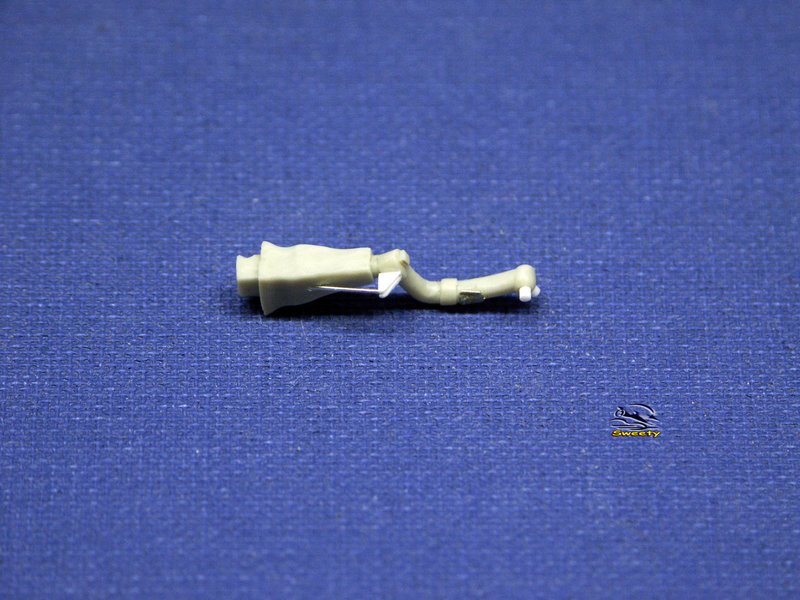

Le manche à balai.
J’ai modifié l’aspect du pied du manche qui est recouvert de cuire et donc pas lisse. Et une ou deux babioles comme l’axe à gauche du manche et la forme de la poignée.







La cloison arrière du pilote.



A+
Sweety

[eclipse]

Il me semble que les deux sièges sont intitulés « Pilot » mais je n’ai pas trouvé de photos qui peuvent me le certifier. Si quelqu'un à cette info je le remercie d’avance.

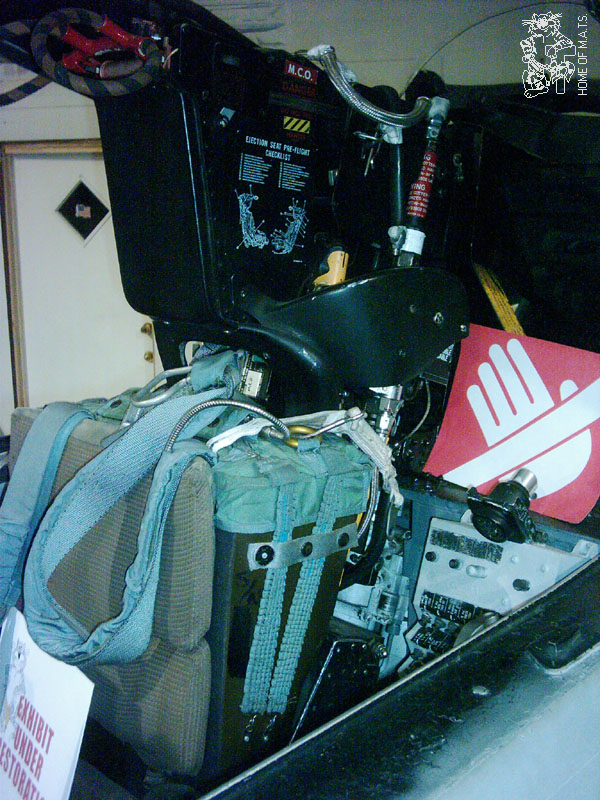

Facile... , c'est marqué MCO pour Mission Control Officer !!!


source : http://www.anft.net/f-14/f14-detail-ejection-07.htm


source : http://www.aircraftresourcecenter.com/

[martin]

Pour répondre à Papy Boyington : la pochette surprise (si j'ai bien compris) c'est le parachute stabilisateur (et extracteur). Ils sont dans une sorte de poche en toile. C'est verdasse-khaki-marron. Un peu comme la toile qui recouvre la console du tableau de bord arrière du F-14.
Voilà celle d'un MK7 de Phantom.

[Sweety]

Il me semble que les deux sièges sont intitulés « Pilot » mais je n’ai pas trouvé de photos qui peuvent me le certifier. Si quelqu'un à cette info je le remercie d’avance.

Facile... , c'est marqué MCO pour Mission Control Officer !!!

Merci Eclipse, Je vais corriger ça !

A+
Sweety

[Sweety]

Salut tout le monde,

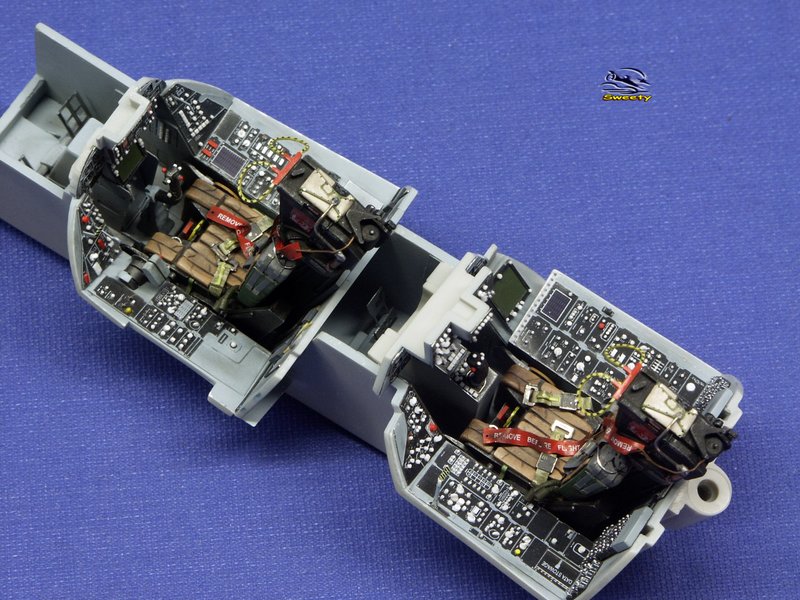

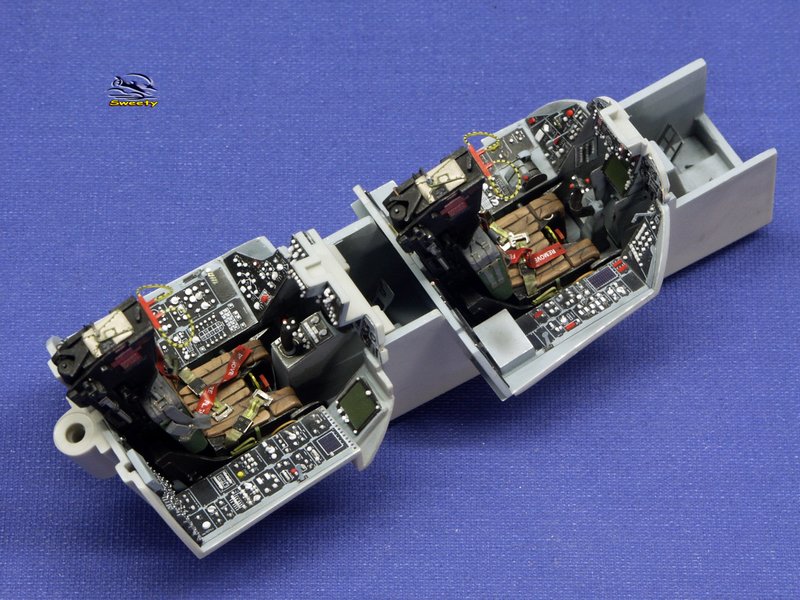

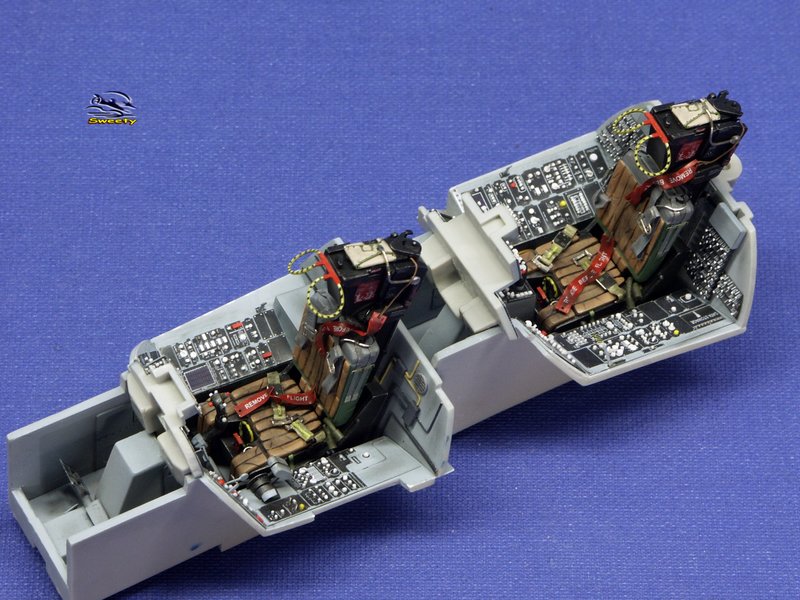

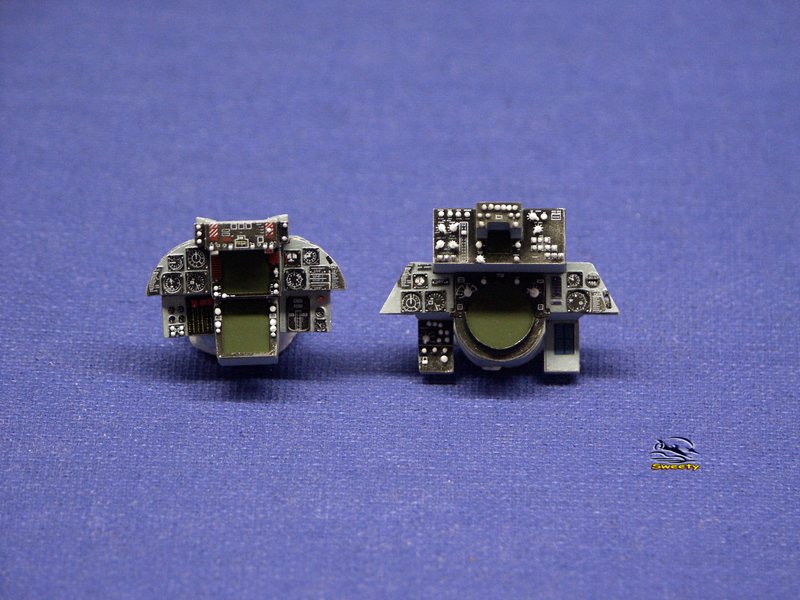

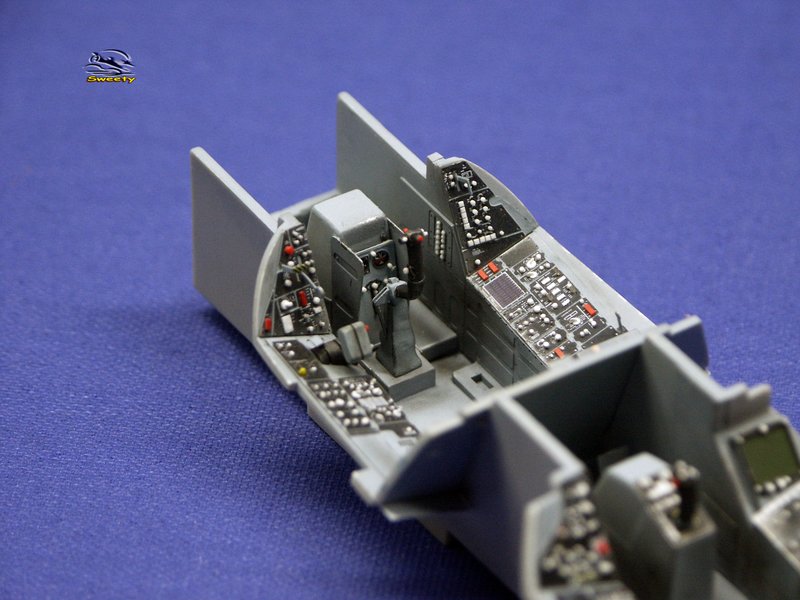

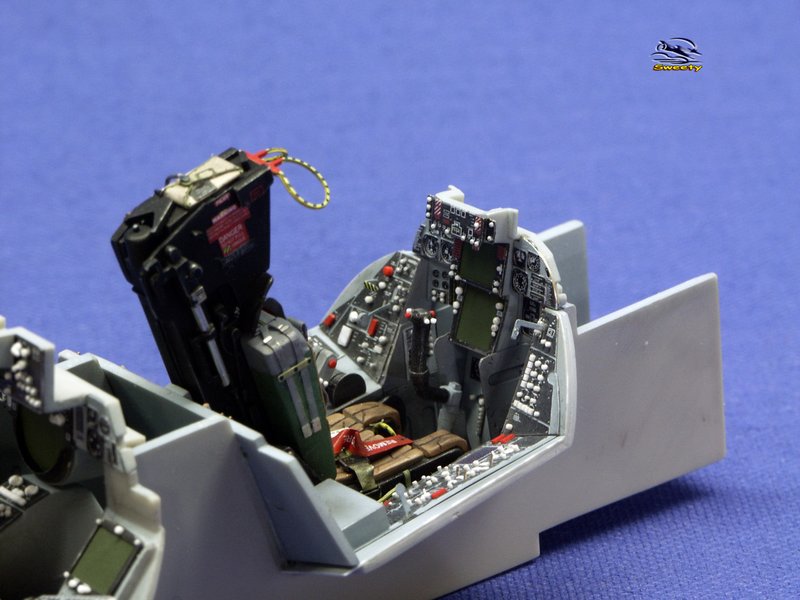

Les tableaux de bords.

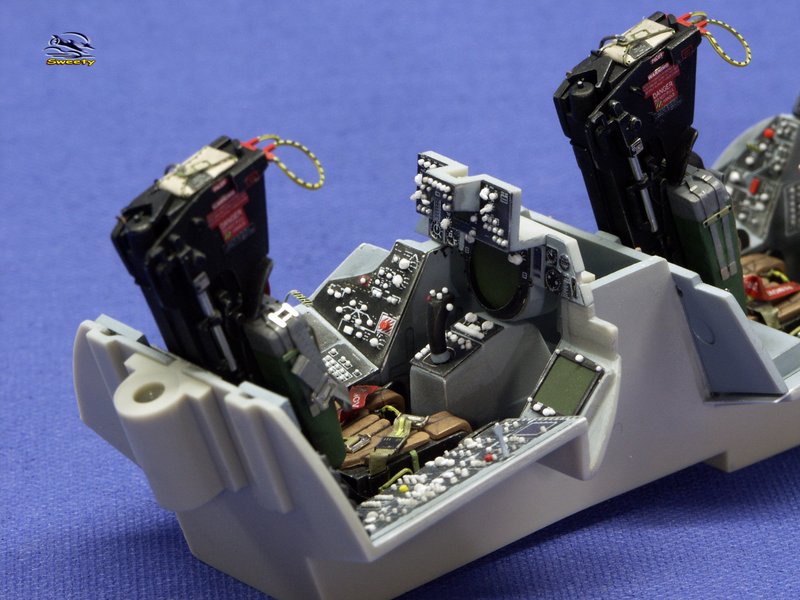

Enfin terminée la baignoire. Ouai bon ! Je sais c’est le moment !

Que de boutons ! Je me demande si les pilotes volaient avec le mode d’emploi sur les genoux pour si retrouver !

Après des essais à blanc je sens que je vais m’amuser pour foutre tout ça dans le fuselage.
Va y avoir aussi pas mal de travail sur les casquettes.













Bon dimanche,
Sweety

[Tomcat16]

Toi, tu sais que tu es très agaçant ...mais j'adore ça !!

[rom1]

c'est vraiment très joli!

pour le positionnement, la baignoire en elle même ne pose pas de problème.

Il faut juste trouver le bon alignement des casquettes avec les tableaux de bords.

bye

[Sweety]

c'est vraiment très joli!

pour le positionnement, la baignoire en elle même ne pose pas de problème.

Il faut juste trouver le bon alignement des casquettes avec les tableaux de bords.

bye

Salut Romain,

Le problème est que je me suis tiré une balle dans le pied avec les modifications que j’ai apportées sur les flancs du fuselage, c’est à cause de cela que ça coince.

A+
Sweety

[Sweety]

Salut à tous,

D’abord merci pour vos messages.

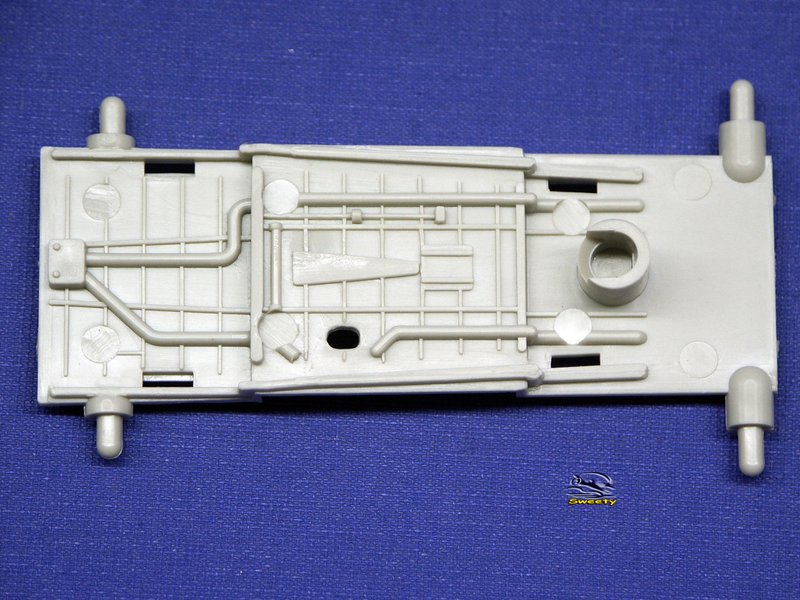

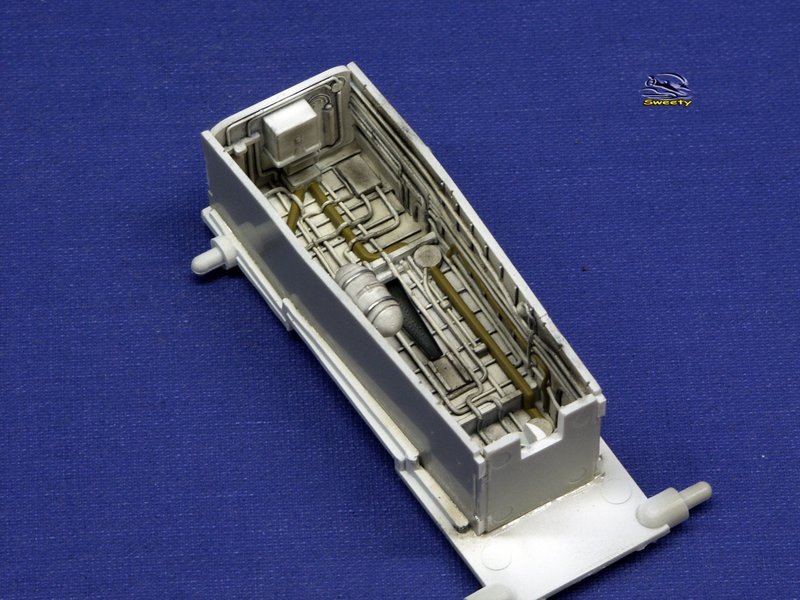

Le puit du train avant.

Ces foutues pastilles d’injection à travers les seules malheureux détailles.

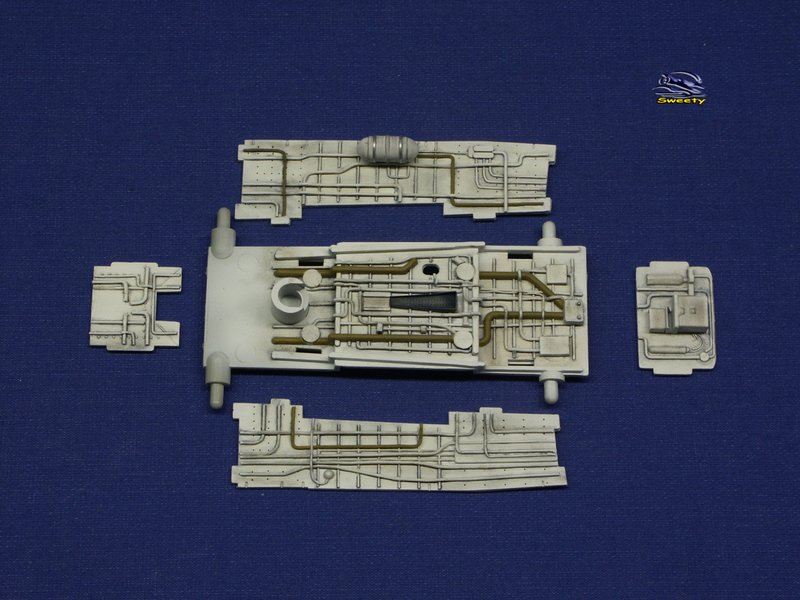

Rajout d’un minimum de détailles car pour ce que se voient les puits à la fin je ne veux pas trop perdre de temps ici.





Je n’ai pas monté le reste des détailles à ce stade, comme les charnières des trappes en photodec, vérins de fermeture et autres babioles car pour sûr que je vais péter tout ce qui dépasse du fuselage pendant la suite des festivités.

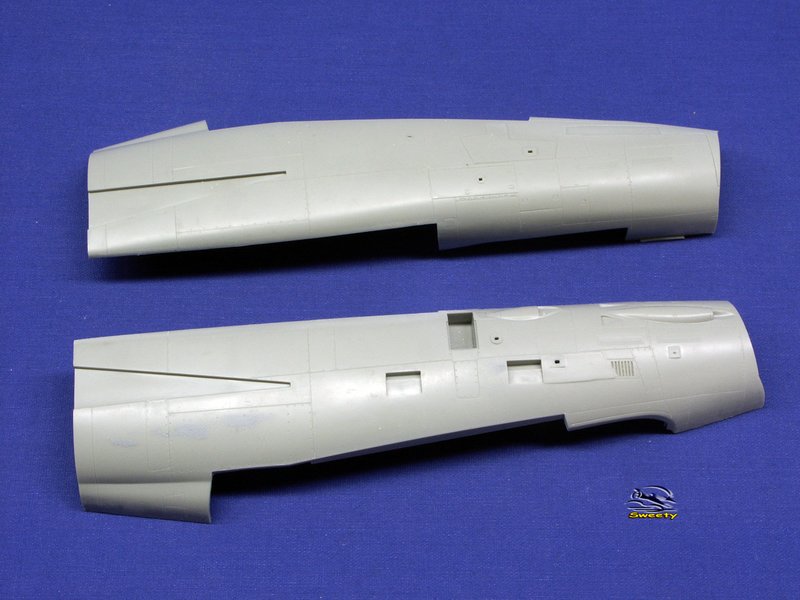

Je suis parti pour une séance de gravures sur les flancs du fuselage avant assemblage, bien qu’elles soient déjà en creux, quoi que très timides. C’est surtout pour une question de régularité avec le reste.



A+
Sweety

[Mercator]

Excellent travail,
Encore un que je vais suivre pas à pas ...

[Sweety]

Hello,

Les seuls malheureux rivets que l’on trouve dans cette boite sont énormes.
Quasi le double de ceux que je perce (d’ailleurs j’ai passé une heure à chercher mes lunettes qui étaient tombées au fond d’un trou !!!!!)
De plus, disposés de façon pas très régulière en espacement et un peu n’importe où.
Y’en fallait pas plus pour m’énerver les nerfs. Alors rebouchage des cratères au Trichlo-plastique qui contrairement au mastique permet de percer un poile à côté des trous sans casser les pieds.



J’ai bien essayé de tricher les espacements, mais bouaf ! Ça ne me plaît pas !



Bon ! Fini pour ce soir, après une après-midi de gravure, je ne sais pas pourquoi mais j’ai un oeil qui va aux fraises et l’autre qui tient le panier!

A+
Sweety

[denis]

salut, maginifique travail bravo

[Sweety]

Hello,

Sûrement encore une idée stupide mais qui a marché dans ce cas et qui peut peut-être donner des idées dans d’autres applications.

Je ne sais pas pourquoi Tamiya s’est cassé le … à faire des panneaux en relief qu’il faut supprimer et des panneaux en creux qu’il faut reboucher, si quelqu’un a la réponse cela m’intéresse car ce n’est certainement pas seulement pour casser les bombons à Sweety.

Pour le panneau de la perche de ravitaillement en creux j’avais plusieurs solutions ;

- Le mastique mais qui m’aurait causé des problèmes pour la gravure (effritement).
- Le trichlo-mastique mais j’avais la flemme d’attendre qu’il sèche bien.
- De la carte plastique mais vu l’épaisseur qui allait rester après ponçage de l’ordre de quelques dixièmes à tout péter, graver dans cette feuille à cigarettes et dans la colle je n’y croyais pas trop. De plus encore la flemme de couper et d’ajuster cette carte plastique.


J’ai essayé de couler de la résine dans ce creux pour voir et ça a marché au poile !

J’ai percé quelques trous pour une question d’adhésion, peut-être mais pas nécessaire car j’ai été surpris par l’adhésion de la résine sur le plastique, bien dégraissé bien entendu !



Application de la résine à l’aide d’un pique huile.



Après ponçage la gravure ne m’a posé aucun problème.



Ni vu ni connu, ce travail m’a pris beaucoup moins de temps que de merdouiller avec de la carte plastique pour un résultat impec. Peu importe la taille du trou, il suffi de remplir. Ça se laisse travailler tout seul (ponçage, gravure) Pourquoi pas des jointages d’ailes ou je ne sais quoi d’autre.

A+
Sweety
