On continue, pas question de s'arrêter...

Encore quelques petites bricoles.
Découpe de deux petites ferrures à placer en extrémités des profondeurs.



Et puis, idem réalisées dans de la feuille de 0,2 mm d'épaisseur, deux petites trappes (une de chaque côté) d'accès au gonflage de l'atterrisseur. Dans la zone de marche, juste derrière cette trappe, il y en a 4 autres, celles qui permettent l'accès aux fixations des atterrisseurs.
Ces 4 autres trappes rondes seront réalisées une fois la bande de marche posée.



Et puis après la pose des volets en position "braquée", on commence la peinture avec une application de noir mat dans tout le cockpit.



A suivre.
Régis

[Kslmn]

Je pense que le montage arrive dans sa partie critique ça veut dire la verrière qui ne doit pas être évident à ajuster.

ça va être tout mignon une fois fini.

[Régis Biaux]

Bonsoir,

Je pense que le montage arrive dans sa partie critique ça veut dire la verrière qui ne doit pas être évident à ajuster.

ça va être tout mignon une fois fini.

Merci Kslmn pour ton suivi et je te rassure pas trop d'angoisse à avoir pour la verrière.

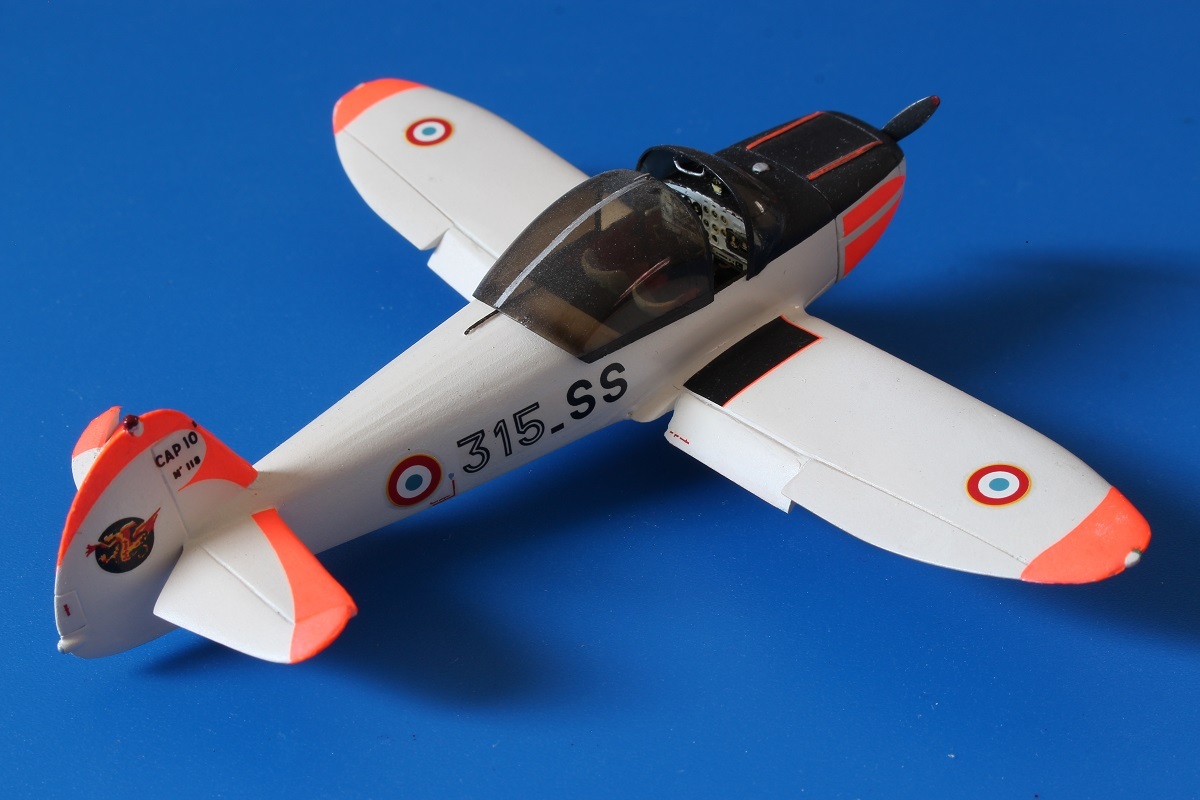

J'ai justement ressorti son "grand père" , un antique CAP 10B Graphy Air sous une livrée du 5ème Escadron du GE 315, deuxième gros utilisateur de CAP 10B dans les années 80.

En fait, il s'agit du premier CAP 10B de production Graphy Air monté pour les besoins de création d'une étiquette/illustration pour la commercialisation de la boite du CAP 10B.
Certes, quelques petites pièces ont disparues depuis (poignées d'accès sur la verrière par exemple), conséquences des manipulations, expos..., mais il a encore belle allure, je trouve.

Après ce montage, on fera une petite restauration de cet antique CAP 10B.
Mais comme on pourra le voir, l'application de la verrière a été maitrisée.
Dans cette version, ce CAP 10B est équipé d'une verrière teintée comme tous aujourd'hui. La première génération fut au départ équipée de verrières transparentes, verrières qui furent plus tard remplacées par des verrières teintées.
Mon CAP n°27 sera lui équipé d'une verrière transparente et non teintée.





A suivre
Régis

[Aerophil]

Bsr Régis,
Il était déjà bien mignon ton Cap 10 Grahy Air.
Mais celui là sera encore mieux. Quand je pense à la taille de la bête au 1/72...^
Bonne suite sur ton projet.
Aerophil.

[Régis Biaux]

Bsr Régis,
Il était déjà bien mignon ton Cap 10 Grahy Air.
Mais celui là sera encore mieux. Quand je pense à la taille de la bête au 1/72...^
Bonne suite sur ton projet.
Aerophil.

Merci Philippe Oui je trouve qu'il a bien passé les épreuves du temps.
un petit rafraichissement lui fera du bien.

Régis

[Loloskymaster]

Salut Régis,

Et ben, le montage est, comme toujours à la hauteur de la présentation! Mais là, quel dossier!!
Bravo et vivement la suite. Je suis

Lolo

[Régis Biaux]

Bonsoir à tous,

Salut Régis,

Et ben, le montage est, comme toujours à la hauteur de la présentation! Mais là, quel dossier!!
Bravo et vivement la suite. Je suis

Lolo

Merci lolo et content que cela te plaise.
Avec ce dossier, je pense que l'on a le maximum que l'on puisse faire au 1/72, car c'est pas gros un CAP 10B

Et pour tous ceux qui suivent...

On continue l'aménagement ou plutôt la peinture/patine de l'habitacle.
Passage de gris froid (peinture à l'huile) pour éclaircir le noir.
Pas facile dans cette zone, travail au micro coton tige de fabrication locale... et perso.
Peinture et usure du tapis de sol à l'avant sous les palonniers et peinture en rouge du simili cuir des parois latérales.



Parmi les "bricoles" restant à faire avant mise en peinture de la cellule, reprise du dessous du fuselage et réalisation d'un tout petit karman, tel que visible sur une photo du vrai.



Il y a quelques petites zones à retoucher, mais on est pas loin de la vérité.



On revient sur l'avant de l'avion avec la fixation avant du capot moteur par trois grosses vis BTR, vis bien visibles sur les avions.





Trois micro rondelles seront placées et collées en place.



Et puis pour donner un peu de couleurs à cet habitacle, juste posé, un siège avec son coussin...



A suivre
Régis

[JOEL]

Salut,

Toujours aussi fouillé et plaisant à suivre ton montage Régis
Un bel exemple à suivre et une vrai référence.

[dewoitine]

Il va être superbe avec tous ces détails réalisés avec précision et finesse
Bonne suite

Michel

[araman]

Le karman en gros plan (photo. perso.)

ARAman

[rafju]

Continuez, continuez, je me régale, j'adore le (les) CAP
Tu es au top Régis, c'est très beau et ta soi-disant "antiquitée" n'a pas vieilli d'un pouce même que le day-glo est sûrement encore plus juste qu'à l'origine

Bonne suite!

[Régis Biaux]

Bonjour à tous

Salut Régis,

Désolé, j'arrive un peu après la bataille, j'aurais dû être plus précis la première fois que je t'ai parlé des Karman.

Ceux-ci sont en effet en deux parties, une première qui démarre à l'avant sous le bord d'attaque (mais je ne me souviens plus bien de la forme à cet endroit), et qui arrive à l'aplomb du début de la partie coulissante de la verrière, tandis que la seconde démarre aussi sec après, et court sur une longueur beaucoup plus grande jusqu'au bord de fuite, qu'elle enveloppe pour terminer juste dessous.

Chacune de ces partie est fixée par deux vis (a vérifier, ma mémoire tape dans les gamelles...) en bout au point de rencontre (l'espace entre les deux parties du karman est de l'ordre de quelques mm), ainsi que d'une ligne de vis sur toute la longueur, comme le montre très bien ta photo que j'ai repris ci-dessous.

Sur cette photo d'ailleurs, en zoomant, tu devrais voir au niveau du coin supérieur de la zone de marche la coupure entre les deux partie du karman.

Voilà, ce n'est pas grand chose, et je n'aurais probablement pas fait la remarque avec quelqu'un d'autre, mais au vu de la qualité et de la précision de ton montage, je n'ai pas de pitié!


Et encore une fois, désolé pour le retard à l'allumage et la mémoire embrumée, la dernière fois que j'ai bricolé sur un Cap 10 commence à remonter...

Merci Antoine pour ce retour, ces informations issues de ta mémoire (toujours aussi fraiche... ) venant compléter mes photos, mes descriptions de montage de ce petit CAP 10B.

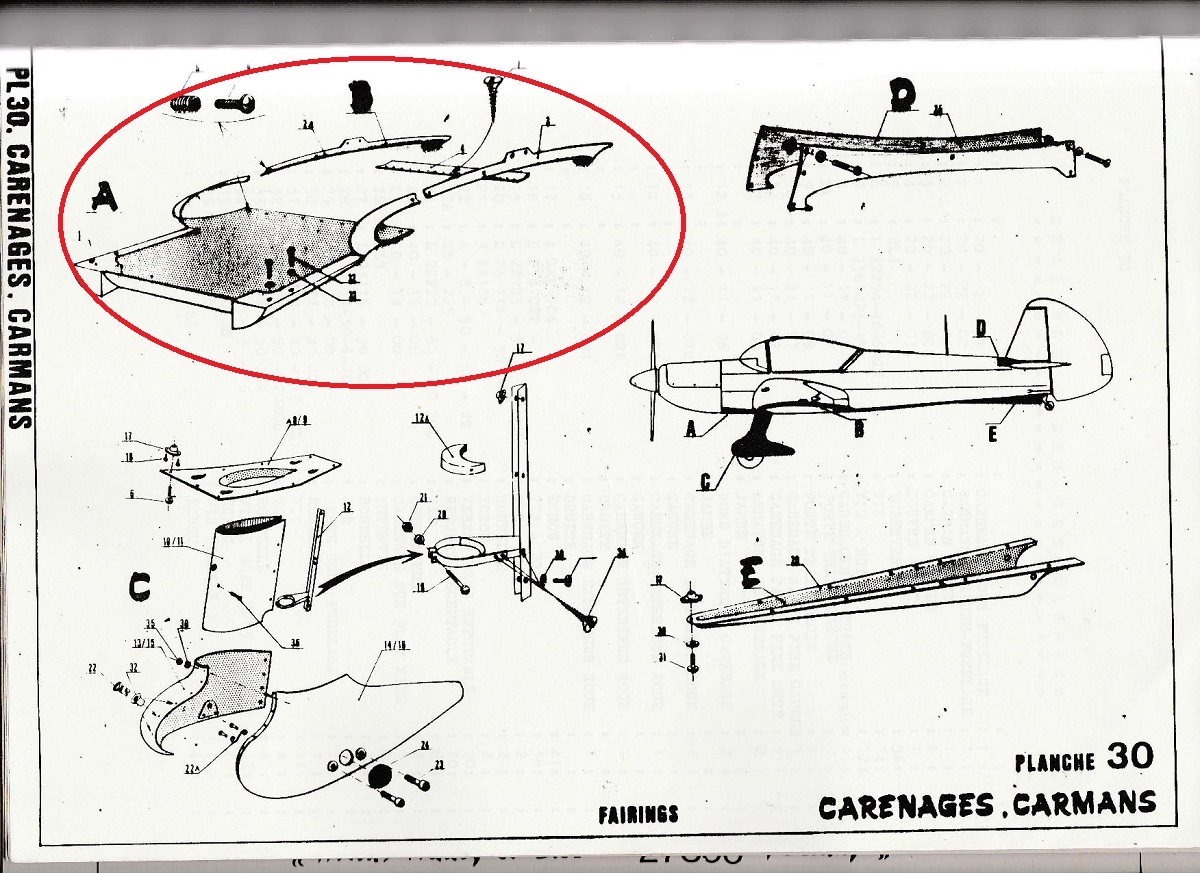

Tout est bon dans ce que tu décris, on le voit aussi sur cette planche de l'IPC où l'on voit bien aussi les deux parties constituant ce petit karman.



D'ailleurs, la photo de Jean-Marc le montre également.

Par contre, dans cette zone, j'ai volontairement occulté cette séparation, tout comme le marquage des vis, ne souhaitant pas non plus surcharger outre mesure ce petit avion.
Pas impossible que je marque en final les vis, mais ce sera en phase ultime de finition ou de la légère patine que j'appliquerai.
On verra le moment venu.

Continuez, continuez, je me régale, j'adore le (les) CAP
Tu es au top Régis, c'est très beau et ta soi-disant "antiquitée" n'a pas vieilli d'un pouce même que le day-glo est sûrement encore plus juste qu'à l'origine

Bonne suite!

Merci Raphaël pour tes remarques et commentaires Oui l'ancien a encore de beaux restes .

[Régis Biaux]

Par contre, dans cette zone, j'ai volontairement occulté cette séparation, tout comme le marquage des vis, ne souhaitant pas non plus surcharger outre mesure ce petit avion.
Pas impossible que je marque en final les vis, mais ce sera en phase ultime de finition ou de la légère patine que j'appliquerai.
On verra le moment venu.

Vu la taille, je pense que tu peux tout à fait te contenter d'un simple coup de dos de lame de cutter à la manière d'une ligne de gravure, ça fera tout à fait illusion.

C'est une option que je garde le moment venu, c'est le coup d'oeil qui décidera.
Merci à toi de suivre activement ce fil et montage.
Régis

[Régis Biaux]

Bonjour à tous,

Bon, on ne traine pas et puis, il y a de l'audience alors , on continue.

Comme nous ne sommes pas très loin de la peinture et de la couche d'apprêt, je faisais un petit survol des derniers travaux et je me suis aperçu que je n'avais pas trop parlé des ultimes modifications à l'intrados et plus précisément du dessous du fuselage, alors qu'un peu plus haut, Etienne et Jean-Marc étaient intervenus sur ce sujet, mais comme j'étais sur une autre zone, j'avais laissé de côté.
On va rattraper çà...

Après la grosse retouche du raccord aile fuselage, il est important de positionner une arête transversale au niveau de ce raccord.
Ensuite et comme le dessous du fuselage est entoilé, on perçoit les lisses longitudinales en dessous de la toile.
Comme le dessous du fuselage L'Arsenal ne montre pas ce très léger relief, j'ai positionné trois morceaux de plastique étiré aux bons endroits, collage cyano et ponçage en douceur pour venir affleurer vers l'arrière du fuselage.
Et puis la quille centrale en avant de la roulette de queue n'est pas assez longue. J'ai donc retaillé un carénage aux bonnes dimensions dans de la feuille plastique de 0,2 mm avant de venir le coiffer sur l'ancienne quille en résine

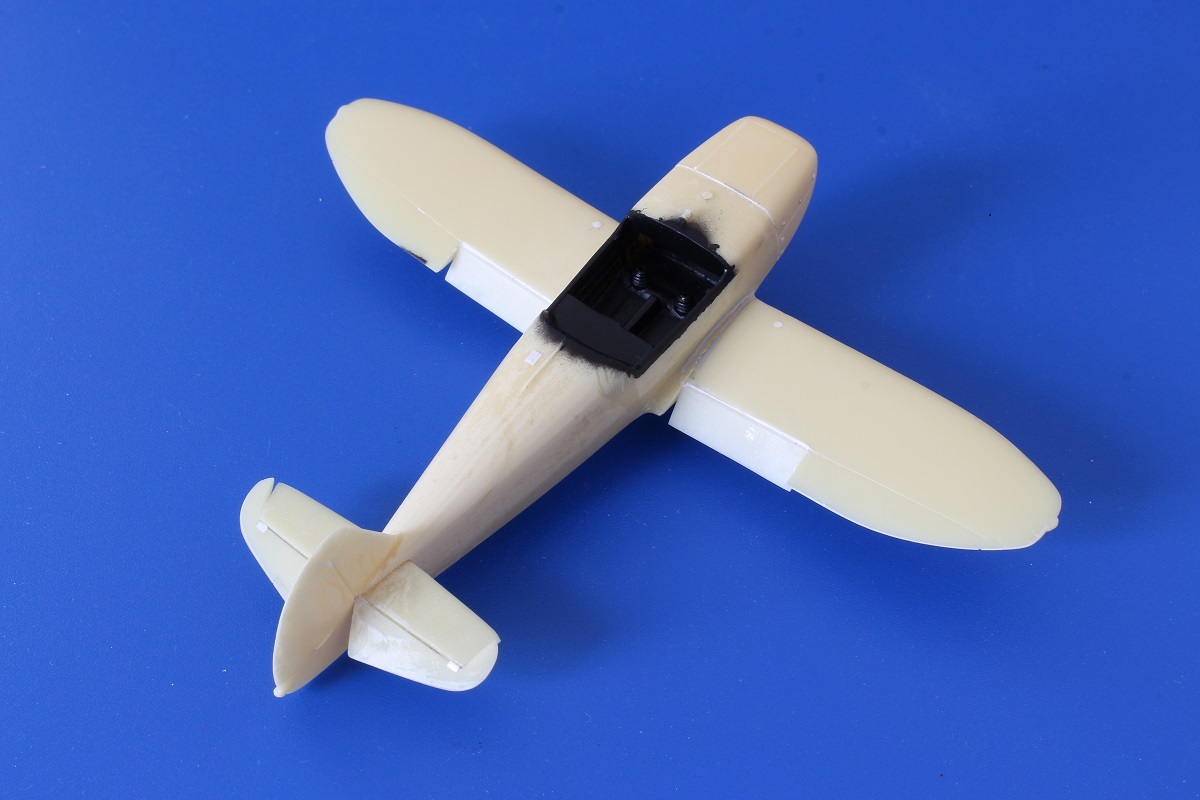

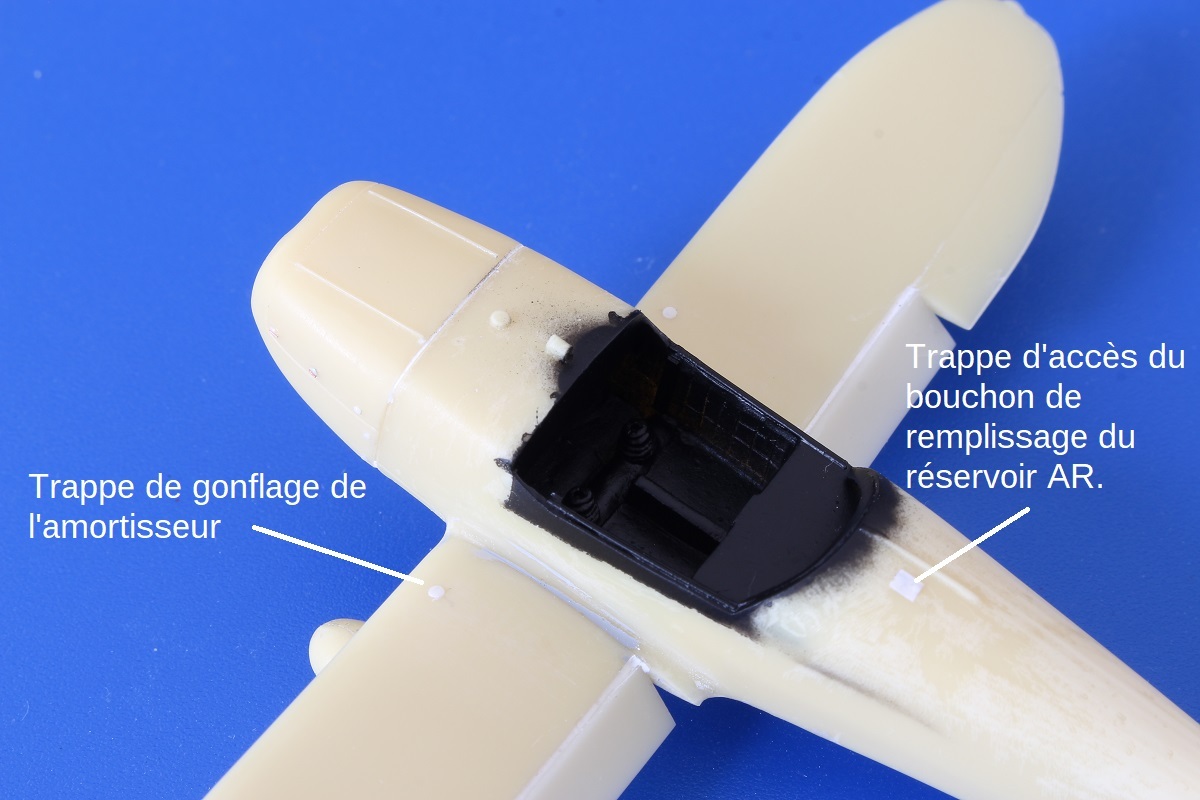

Pour finir dans la zone, création d'une plaque/trappe de visite d'accès au logement de la batterie. Cette trappe est bien visible en dessous du fuselage.
Tous ces petits détails sont repérables car réalisés dans du plastique blanc.

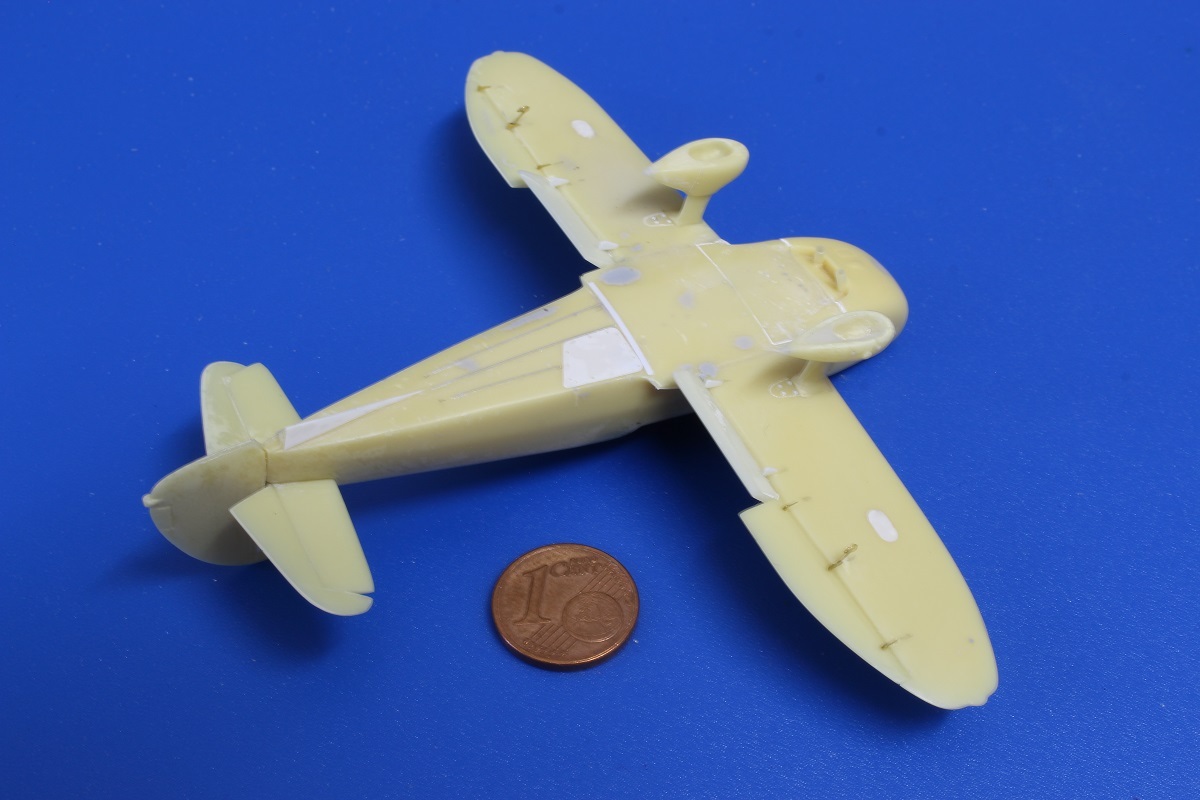

Deux photos pour matérialiser tout cela





Et une autre photo d'un vrai en vol dos...



A suivre
Régis

[araman]

Salut Régis.

Bravo pour l'entoilage sous l'arrière du fuselage finement reconstitué. Comme l'indiquait Etienne, l'entoilage se poursuit sous l'aile par un angle à la jonction des dièdres, comme le montre la photo. perso. ci-dessous.

La plaque que tu as ajouté est percée de 2 trous accueillant ce qui ressemble à des purgeurs pour tester la présence d'eau, dans les réservoirs alaires. On les voit sur mes photos précédentes. Cela évitera de les percer après l'apprêt.

Jean-Marc

[Régis Biaux]

Bonsoir à tous,
Encore quelques derniers détails avant la peinture.
Pose des guignols au niveau des volets, c'est microscopique au 1/72 et surtout difficile à manipuler, mais c'est fait.



Et puis pour les masselottes d'équilibrage avec la photo dec, c'est plat. Pas bon çà ! J'ai donc recrée des masselottes dignes de ce nom et plus en forme en mettant de chaque côté des micro gouttes de colle (cyano gel), ainsi elles ont bien la forme requise.



Pas complètement illustrées ici, mais plusieurs petites pièces sont en cours, l'hélice, le cône, la roulette arrière, les harnais, les roues.
Mais pour l'habitacle, il y a encore une pièce à corriger, le palonnier.
Celui donné par L'Arsenal n'est pas tout à fait correcte, il faut le reprendre et représenter des sangles plus réalistes.



Voilà un dessin des vrais.



Il faut donc reprendre tout çà en éliminant les boucles sur la photo découpe et reprendre les montants et les repose-pieds.
Ensuite, j'ai fabriqué des lanières dans des bandes de feuilles d'étain. Une fois réalisé, mise en peinture du nouveau palonnier, parties métalliques en noir et lanière cuir, marron clair. Il restera à matérialiser quelques petites traces d'usure.



Cette pièce sera mise en place après la peinture de l'avion terminée et lors des finitions de l'habitacle.

A suivre.
Régis

[ICEMAN 67]

Whouaaaaaouuuu, sacré boulot, surtout au 72!

Bravo Régis, vivement la suite

Olivvvvvvvvvvvvvvvvvvvvvvvvvvvv

[fombec6]

Régis en mode "horloger Suisse".
