Aux moustachus du Jaguar....

seb91 · Message par **seb91** » ven. 19 mai 2023 13:40

Salut les gars,

Petites questions aux connaisseurs du Jag, époque guerre du Golfe (operation Daguet, 1991) :

- je vais coller 2 Belougas sous chaque aile à mon jag camo désertique, un pod Barax à gauche, un réservoir en partie centrale, et sur dernier point d emport extérieur droit : Phimat ou magic 2 ?

- est ce que les 4 escadrons de Jag (voges, Jura, Corse et Roussillon) ont utilisé ces bombes Belouga, où est seulement certains d entre eux?

Merci d'avance et bonne journée.

Seb

**Publicité**

Aerophil · Message par **Aerophil** » ven. 19 mai 2023 15:35

Bjr,
J'aurais répondu Phimat et en fait non... sur pas mal de photos, il y a un Magic 2 sous l'aile droite !
Il a dû ensuite être remplacé par un Phimat qd la menace air air irakienne est devenue inexistante.
Tous les jaguars pouvaient tirer la munition ; les avions dans le golfe étaient relativement panachés.
Mais rien de vaut une bonne photo. Et l'avantage c'est que les insignes d'escadrilles étaient bien définis à cette époque : donc un seul côté suffit pour savoir l'insigne de l'autre côté.
Aerophil

Aerophil · Message par **Aerophil** » ven. 19 mai 2023 21:19

Re bjr,
Réponse plus argumentée...
Après avoir relu le chapitre "le Jaguar ds la guerre du Golfe" du livre sur le "Jaguar dans ses missions de GE" de l'association Gerrelec aux éditions Lavauzelle.
Les LL plaqués sur le fuselage offraient par mal de leurres : l'emploi du Phimat était donc possible mais pas forcément obligatoire.
Le choix entre Barax et Barracuda s'est fait en fonction des menaces identifiées.
Le Barracuda avait une couverture plus haute en fréquences couvrant notamment certaines fréquences des SA-6 irakiens.
Néanmoins, le Barax avait un spectre moins large mais avec ds modes de brouillages bcp plus évolués selon l'auteur.
Donc c'est le Barax qui a été retenu, aussi parce que il n'y avait pas assez de Barracuda pour équiper les Jaguars en plus des F1 et des M-IV...
Le choix d'un Magic 2 sous l'autre aile était plus dissuasif qu'utile car le missile n'avait jamais été réellement intégré au système d'armes de l'avion. Son emploi aurait été assez aléatoire avec un risque de tir fratricide et de nombreux accrochages parasites près du sol.
Au final, il revenait au chef de mission de choisir entre Magic 2 et Phimat (en plus des LL de fuselage) en fonction de la mission... dixit l'auteur.
Donc, tu as le choix !
Aerophil.

seb91 · Message par **seb91** » ven. 19 mai 2023 21:31

Réponse hyper complète...un grand merci Aerophil !!!

J 'ai trouvé un super site sur les Jag pendant cette opération :
https://www.dstorm.eu/pages/en/france/jaguar.html

Et j'ai mis la main sur cette photo :
https://www.dstorm.eu/pictures/nose-art ... 1-er_4.jpg

Je crois que je vais partir sur cette déco, et cette configuration...

Encore merci à toi !!!

Seb

Blochmorane · Message par **Blochmorane** » ven. 19 mai 2023 22:59

Bonsoir

De ce que j'avais réuni comme doc pour faire le mien (A107 / 11-MV), la configuration "Belouga" n'aurait été utilisée que le 17 janvier lors du raid sur Al-Jaber, d'où la rareté des photos.

Sa composition était :
- 1 x RP37 en point ventral
- 4 x BLG66 Belouga en points internes sur adaptateur Alkan 400/401
- 1 x Barrax au point externe gauche
- 1 x Barracuda au point externe droit
- 2 x éjecteurs de leurres Alkan plaqués de part et d'autre du fuselage, sous la voilure

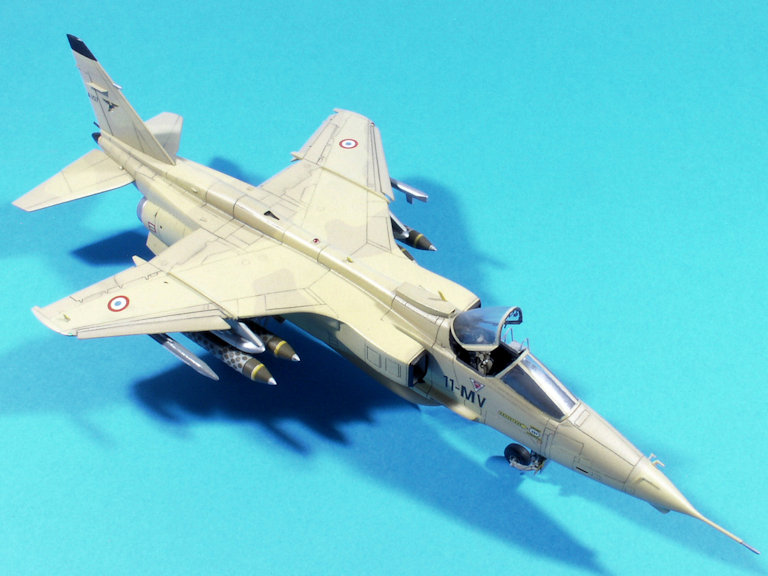

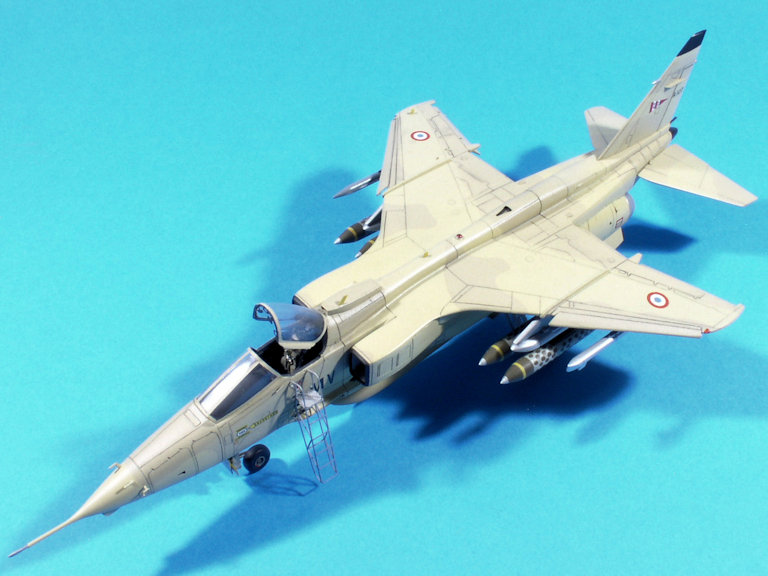

Le résultat :

RENAUD · Message par **RENAUD** » sam. 20 mai 2023 09:04

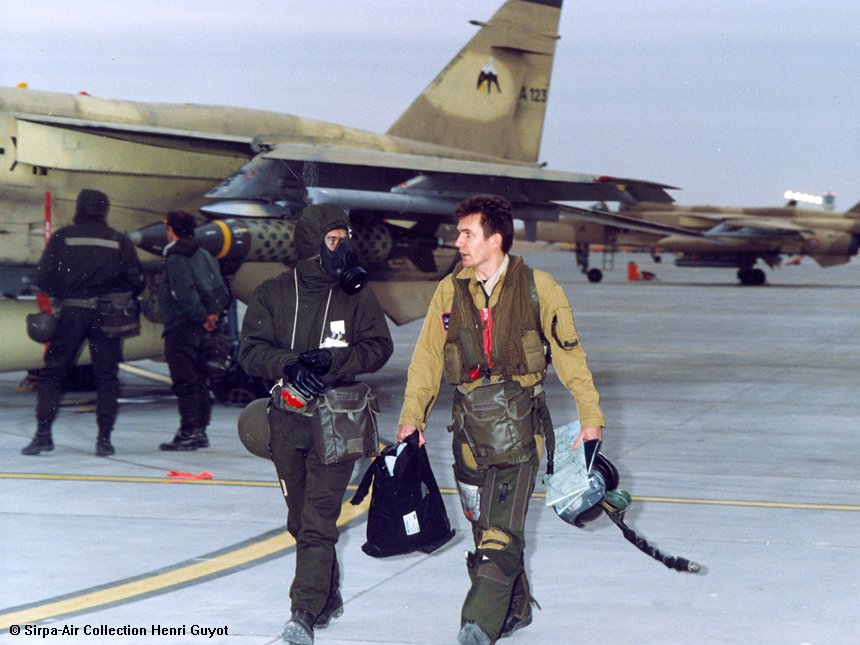

Cette rare photo corrobore tout ce que nous raconte Jean-Luc, et ils semblent, avec Aérophil, en connaître un rayon

: Golfe15.jpg (95.48 Kio) Vu 939 fois

Jean Luc 47 · Message par **Jean Luc 47** » sam. 20 mai 2023 12:15

Il y a ça qu'on connu quelques anciens, sorti du fin fond de mon stock de documentation la semaine dernière

seb91 · Message par **seb91** » sam. 20 mai 2023 13:17

Superbe Jaguar, Blochmorane !!!

C'est du 48 ou du 72eme,?

J'espère avoir un résultat s en approchant...

Seb

seb91 · Message par **seb91** » sam. 20 mai 2023 13:19

Je rajouterai également la difficulté du choix des couleurs, pour le camo...

Le casse tête, sur ces camos désertiques...

Seb

eclipse · Message par **eclipse** » sam. 20 mai 2023 13:42

seb91 a écrit : sam. 20 mai 2023 13:19 Je rajouterai également la difficulté du choix des couleurs, pour le camo...

Le casse tête, sur ces camos désertiques...

Seb

Surtout que, durant Daguet, les Jaguar avaient quatre camouflages désertiques différents.

Yoyo · Message par **Yoyo** » sam. 20 mai 2023 20:33

Et de la peinture Ripollin du magasin brico du coin qui plus est.,,

Blochmorane · Message par **Blochmorane** » sam. 20 mai 2023 21:45

Bonsoir

seb91 a écrit :C'est du 48 ou du 72eme,?

Du 1/72°, bien sûr. What else?.. Base Hasegawa, "francisé" avec des pièces Italeri, et voilure en résine Airwaves + des bricoles...

seb91 a écrit :Je rajouterai également la difficulté du choix des couleurs, pour le camo... Le casse tête, sur ces camos désertiques...

Dans la doc que nous montre Jean Luc 47, il y a un tableau récapitulant tous les Jag' déployés avec notamment le camouflage que chacun a pu arborer. Donc, bien choisir son avion avant de commencer le montage

.

seb91 · Message par **seb91** » dim. 21 mai 2023 12:07

Vraiment superbe, ton Jaguar !!!!

Seb

RENAUD · Message par **RENAUD** » dim. 21 mai 2023 16:15

A noter aussi que le Phimat (contraction de PHIlipps et MATra) était capable aussi d'éjecter non pas des paillettes mais ... des étiquettes de bière récupérées à la brasserie locale située à proximité de la base (Tchad).
A mon sens ce privilège aurait dû être uniquement accordé au Mirage 2000D n° 1664

Blochmorane · Message par **Blochmorane** » dim. 21 mai 2023 23:53

Bonsoir Seb

seb91 a écrit :Vraiment superbe, ton Jaguar !!!!

Merci. Je râle de ne pas avoir noté les mélanges à l'époque.

marauder74 · Message par **marauder74** » lun. 22 mai 2023 12:58

RENAUD a écrit : dim. 21 mai 2023 16:15 A noter aussi que le Phimat (contraction de PHIlipps et MATra) était capable aussi d'éjecter non pas des paillettes mais ... des étiquettes de bière récupérées à la brasserie locale située à proximité de la base (Tchad).
A mon sens ce privilège aurait dû être uniquement accordé au Mirage 2000D n° 1664

Gala.....le goût du bonheur....

Curatorm · Message par **Curatorm** » lun. 22 mai 2023 13:26

Quel est le rapport en 1664 et bière?

RENAUD · Message par **RENAUD** » lun. 22 mai 2023 16:04

seb91 a écrit : sam. 20 mai 2023 13:19 Je rajouterai également la difficulté du choix des couleurs, pour le camo...

Le casse tête, sur ces camos désertiques...

A tout hasard, mais c'est en Humbrol !

: Capturer.PNG (7.04 Kio) Vu 506 fois

AeroplaneBlinde · Message par **AeroplaneBlinde** » lun. 22 mai 2023 20:02

Curatorm a écrit : lun. 22 mai 2023 13:26 Quel est le rapport en 1664 et bière?

C’est une publicité subtilement placée pour un produit d’un brasseur hexagonal…

Thud · Message par **Thud** » lun. 22 mai 2023 21:17

AeroplaneBlinde a écrit : lun. 22 mai 2023 20:02
Curatorm a écrit : lun. 22 mai 2023 13:26 Quel est le rapport en 1664 et bière?
C’est une publicité subtilement placée pour un produit d’un brasseur hexagonal…

Ca ne répond pas à la question.

eclipse · Message par **eclipse** » mar. 23 mai 2023 09:33

Pourrait-il s'agir d'une subtile mention de ce Mirage 2000D 664 3-JU qui s'était retrouvé numéroté "1664" un bref moment d'avril 2001 ?

Curatorm · Message par **Curatorm** » mar. 23 mai 2023 13:29

La vraie blague -de mauvais goût- c'est de dire que la 1664 c'est de la bière

seb91 · Message par **seb91** » mer. 24 mai 2023 19:52

Petite question a Blochmorane, et à tous ceux qui ont une solution : quelle technique as tu utilisé pour peindre des bombes Belouga?

Je m'explique : j'ai recu les modéles de chez Reskit, et je pensais que, comme les modéles Heller jadis, le "maillage" central était en decalques...elles sont juste gravées en creux...ca va etre chaud.

Merci d'avance...

Seb

Blochmorane · Message par **Blochmorane** » mer. 24 mai 2023 23:58

Bonsoir Seb

Bin justement, j'ai utilisé des Heller donc, décalques.

seb91 · Message par **seb91** » jeu. 25 mai 2023 19:15

Merci Blochmorane...

Je suis pas sorti du sable, donc....

Seb
