Bloch 151 Dora Wings 1/48 - questions phare atterrissage

[yann coatanea]

Bonjour a tous

Je démarre un Bloch 151 Dora Wings au 1/48. J’ai les plans produits par Tichot, et je m’appuie sur le montage réalisé par Xan pour Wing Masters il y a quelques temps de cela pour me guider.
En voulant commencer le rivetage de l’intrados des ailes, j’ai vu qu’il y avait un écart entre la maquette et les plans au niveau des orifices d'éjection des douilles. Dora en donne 1 alors que les plans en donnent 4 (5 en fait…)
Est-ce qu’un spécialiste du Bloch 151/152 pourrait me dire qui a raison ? Faut-il corriger l’aile de Dora en rebouchant l’existant et en regravant ?

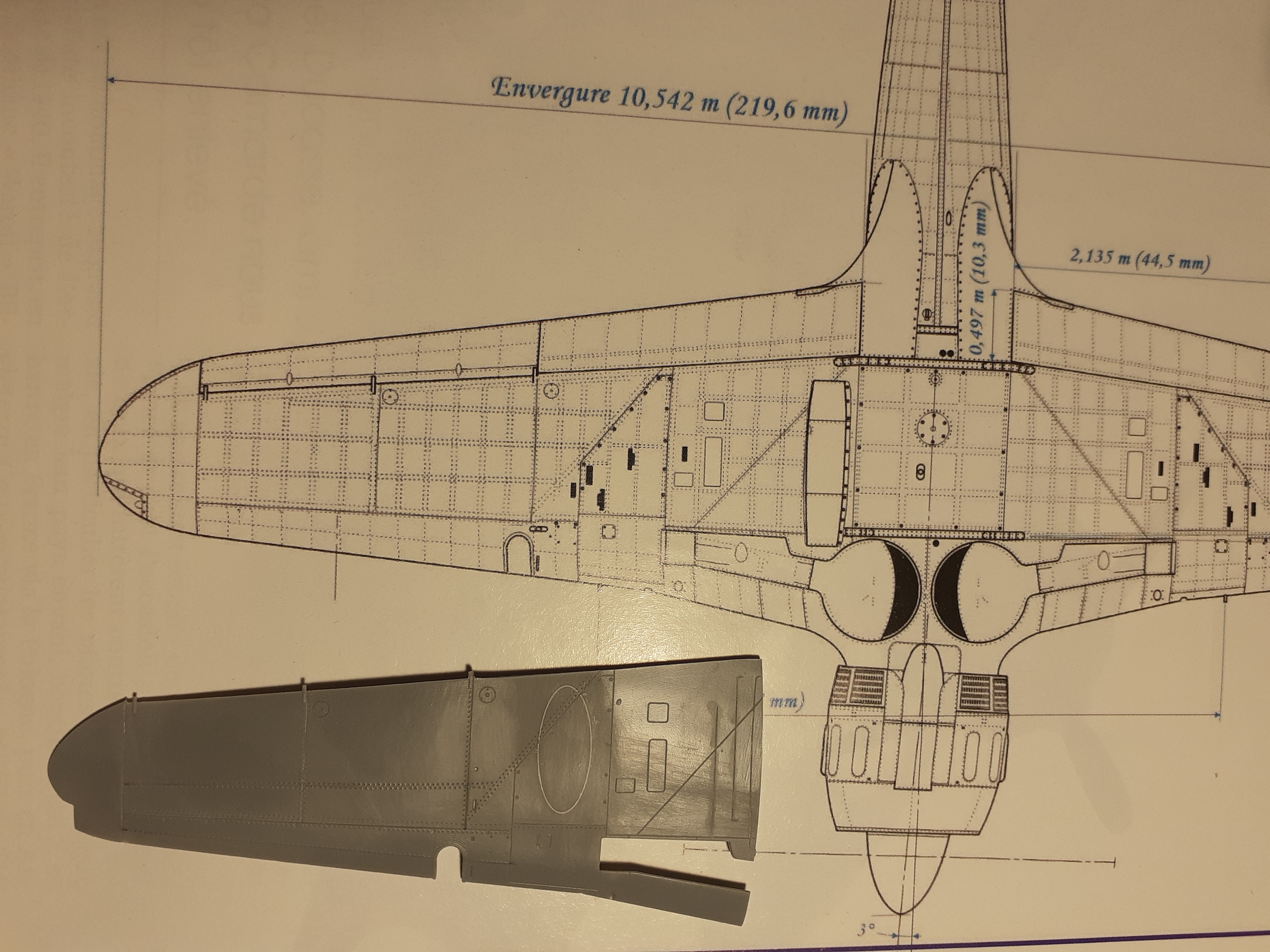

Voici une photo prise entretemps pour illustrer ce point. Désolé pour la qualité de l’image .




Merci par avance pour votre aide

Amities

Yann Coatanea

[waroff]

la réponse complète est là: https://lapatrouillesimple.forumgratuit ... pourquoi-2

sur le montage à 4 mitrailleuses du 151 et 152 on trouve dans les portes, trois entailles rectangulaires allongés
qui correspondent aux dégagements des couronnes dentées des chargeurs et au boîtier d'engrenage sur la culasse.
Leur disposition ne sont pas symétriques D/G car les armes sont couchées sur le côté dans le même sens.
(les flèches bleues indiquent le bas de l'arme vers l'extrados de l'aile )
ces orifices reçoivent parfois un petit carénage.
les orifices d'éjection des étuis se trouvent dans les panneaux fixes de l'intrados(en bleu)



sur les 152 on trouve également un montage mixte, 20mm + 7,5mm
les trous de dégagement de la mitrailleuse intérieure n'existent pas sur la porte bulbée
qui permet de loger le chargeur du canon de 20mm
le couloir et trou d'éjection du canon est plus grand

[yann coatanea]

Bonjour Waroff

Merci beaucoup pour les éclaircissements
Du coup je suis bon pour le perçage !

Très belle journée a toi

Amities

Yann

[xan]

bon montage Yann.
Si tu veux je peux te passer le fichier silhouette (encore qu'ils sont accessibles par QR code sur l'article...).
si je peux t'aider, n"hésite pas...
Xan

[yann coatanea]

Bonjour Xan

Merci pour ta proposition, j’ai pu accéder a ton fichier silhouette, c’est une des premières choses que j’ai faite, c’est une initiative tres sympa d’avoir mis le fichier a dispo
J’aurai certainement des questions en cours de route, je n’hésiterai pas si besoin (je pense notamment a la deco et a la verrière coulissante). Ton montage sur Wing est sur mon bureau, c’est déjà en soi un super guide pas-a-pas pour avancer sur la maquette qui n’a pas l’air si simple que ça. J’ai aussi pu récupérer pas mal d’infos (avec plein de photos et schémas) via un montage au 1/32 sur lequel intervenait waroff.

Pour le moment j’ai découpé les pièces d’intrados pour intégrer les volets renaissance, et j’attaque la partie gravure / rivetage.

Des projets en cours de ton côté ?

Amicalement

Yann

[xan]

Parfait!
Donc le système de téléchargement fonctionne, c'est cool!
Si je tarde à te répondre n'hésite pas à me le rappeler par MP!

Des projets en cours de ton côté ?

Oui,
dans la même thématique je suis sur le MS.406 de Dorawings pour un article à venir sur Wingmasters

[yann coatanea]

Sympa ! Il ne reste plus qu’a attendre l’article dans Wingmasters alors, pour le numero de novembre ?

Amities

Yann

[xan]

plus certainement le suivant...

[xan]

As tu le kit renaissance ?
Il est important, ne serait ce que pour les échappements qui sont faux sur le kit:

https://www.renaissance-models.com/ter/ ... happements

Xan

[yann coatanea]

Oui, j’avais acheté le kit Renaissance après avoir lu l’article dans Wing. De ce que je comprends les Bloch ont systématiquement les volets baissés au sol.
Je regrette juste qu’il n’y ait pas de verriere thermoformée avec le kit Renaissance, ça aurait ete d’un grand secours pour moi

[yann coatanea]

Bonjour a tous,

Je continue le rivetage du Bloch151, c’est…long
En prévision de la peinture du cockpit qui approche doucement, pas mal de questions:
- j’ai un doute concernant la couleur des planches d’instrument. Est-ce qu’elles devraient être noires ou bien de la couleur du cockpit, gris bleu foncé dans ce cas là ?
- De même pour les différents boitiers (radios et autres), Dora Wings propose du noir mais les photos (article dans Les Ailes) les montrent plutôt gris bleu ?
- le siège en gris bleu foncé ? Quelle serait la couleur des harnais ?

Merci par avance pour votre aide

Amitiés

Yann

[waroff]

les planches de bords sont plus claires que les cadrans d'instrument, qui eux sont noirs avec certitude.
Tu as libre cours pour nuancer le gris pour les avions début de série, à partir du fin 39 le bleu de nuit se généralise
dans les intérieurs et peut être la planche de bord reçoit cette teinte au vu du faible contraste avec les bordures d'instruments
les boîtiers radio sont de teintes variables grises.



autre

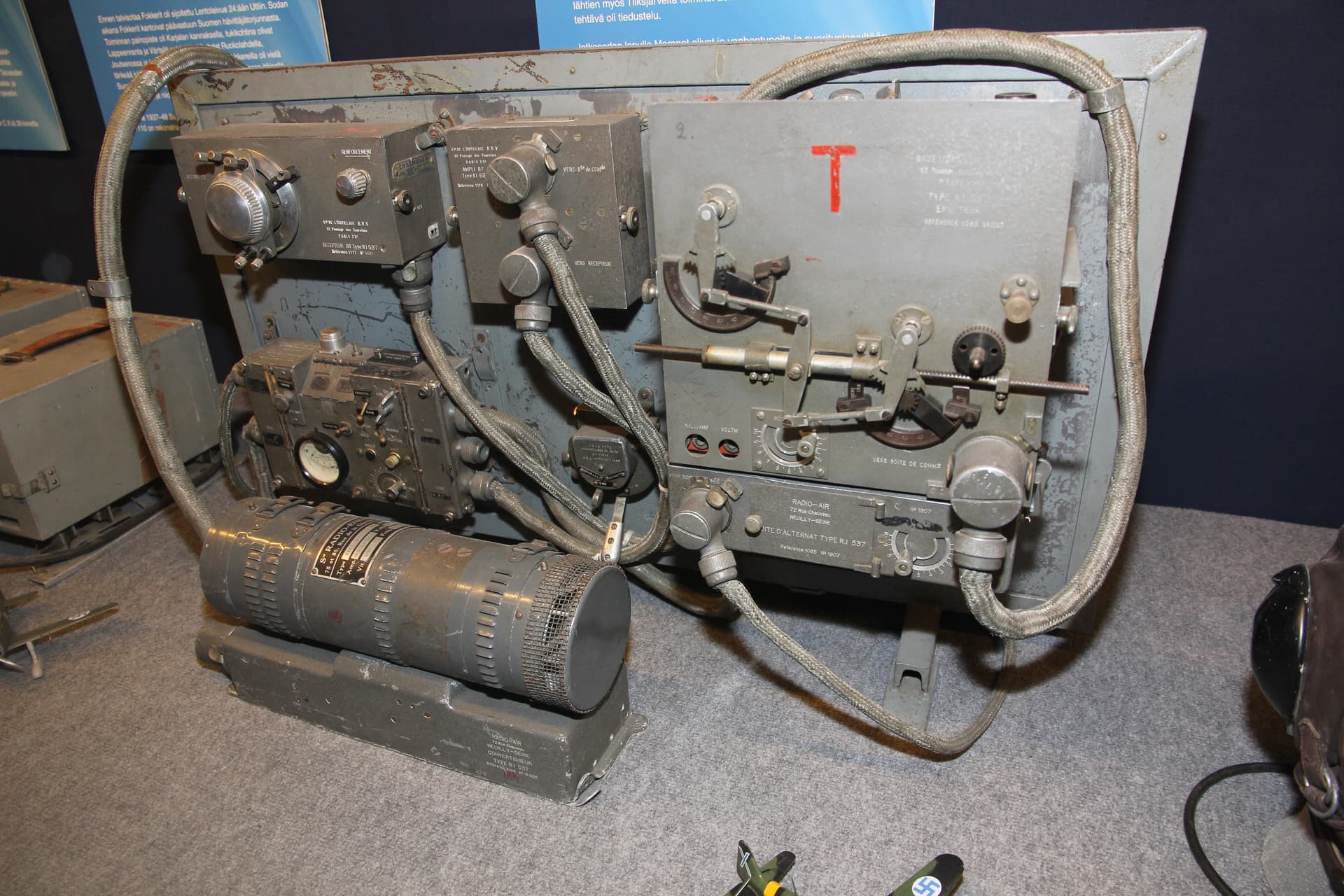

https://forum.retrotechnique.org/upload ... 39eb0.jpeg

[yann coatanea]

Bonjour Waroff et merci pour ton retour
Je vais partir sur du gris bleu foncé pour le cockpit et peut-être un teinte de gris un peu différente pour les boitiers radio.
Pour le siège je suppose que c’est gris intégral également (armature et dossier)

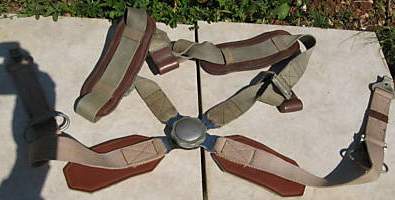

Reste la couleur des harnais que je dois encore trouver

Amitiés

Yann

[waroff]


[yann coatanea]

Génial, merci Waroff

[nicod520]

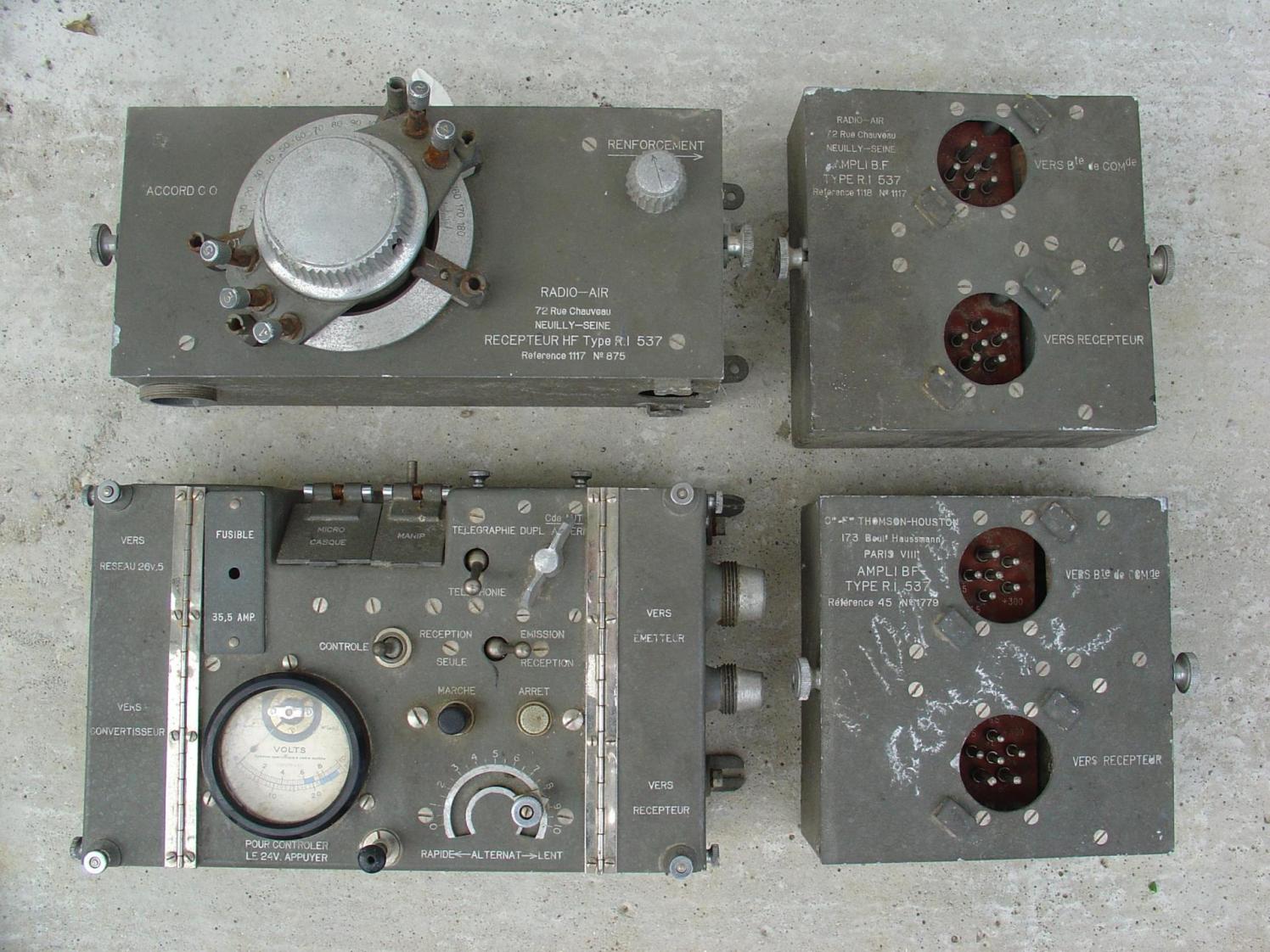

Un grand merci, Waroff, pour ces magnifiques photos de boitiers d'équipement français (boitiers Radio Industrie si je ne m'abuse...)
En aurais tu également s'il te plait les dimensions, pour réalisation en scratch par exemple dans les modèles où tout cela est absent ou mal représenté ?
Merci par avance !
Nicolas

[waroff]

les dimensions sont celles de la notice technique:

cotes RI 537.jpg (74.45 Kio) Vu 870 fois

[xan]

quel déco as tu choisi ?

[yann coatanea]

Bonjour Xan

J'hésite … J’ai des doutes sur la couleur terre de sienne mentionnée par Dora Wings, du coup je cherche une déco classique trois tons. Du coup je balance entre un appareil grec, ou alors faire le même que toi, ou du moins essayer

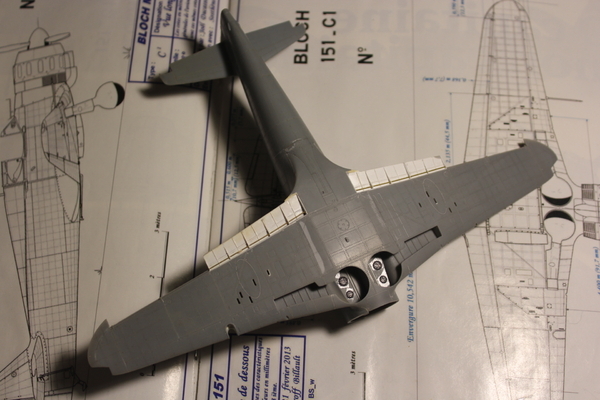

J’ai fini de riveter les ailes et le fuselage, j’en suis a la peinture du cockpit,

Amitiés

Yann

[xan]

Très sympa le grec.

[yann coatanea]

Bonsoir à tous,

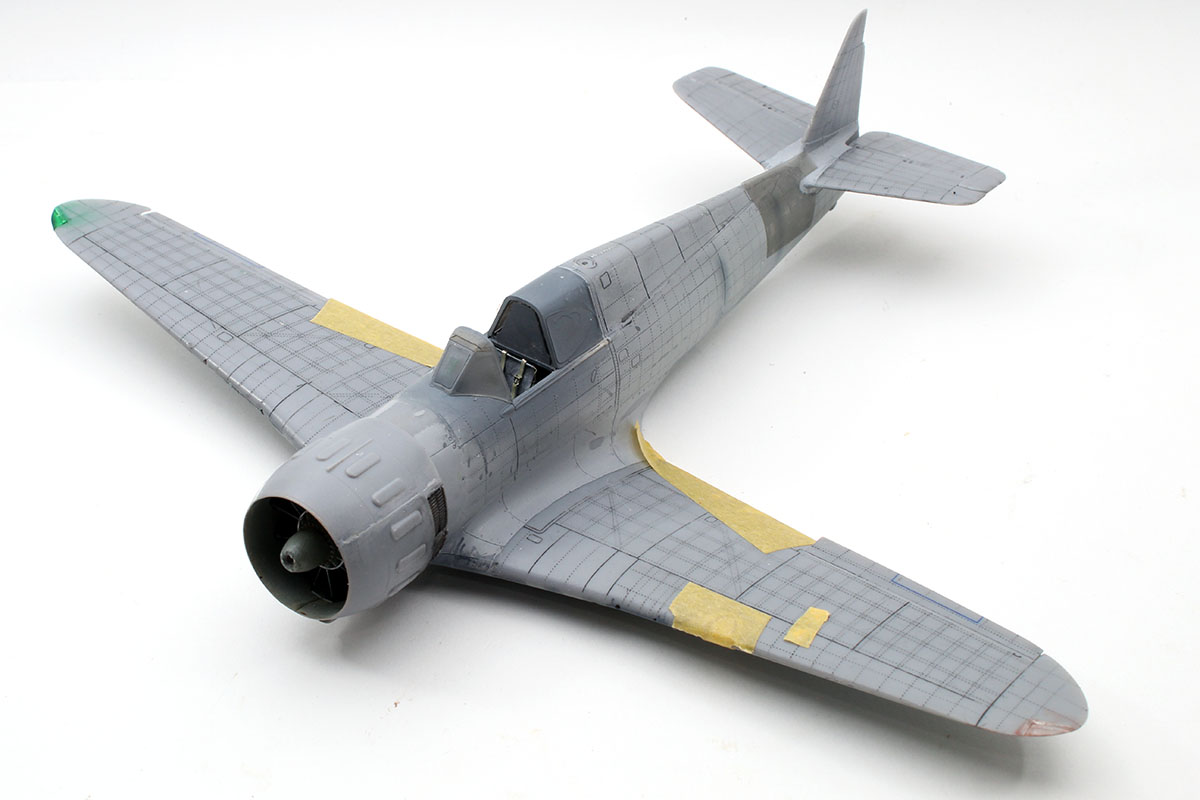

J'avance doucement sur le Bloch 151, mais il demande pas mal de travail quand même !



J'ai de nouveaux quelques questions pour les experts de la famille des Bloch 151/152:
- quelle est la couleur de l'intérieur du capot moteur ? Chamois ? Bleu gris ?
- Quelle est la couleur des montants intérieurs de la verrière ?
- Quelle est la couleur du carter moteur ? Dora le donne alu mais on le trouve aussi gris bleu ?

Plus généralement, quelle référence conseilleriez vous pour le bleu des cocardes françaises 1940 ?

Merci d'avance pour votre aide

Amicalement

Yann

PS: grand merci à Xan pour le fichier silhouette des volets

[xan]

De rien c'est un plaisir que cela serve!
Par contre tu avais les réponses à tes questions dans la même revue...

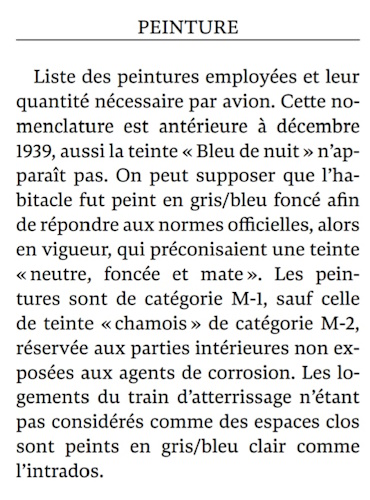

Extrait de l'article de waroff sur le MB.151:

Donc gris bleu foncé, soit en Gunze 50% de H56 Intermediate blue et H11 blanc H53 neutral grey (sur le montage j'ai utilisé du H308 gris, je n'avais que cela)


et pour le bleu des cocardes, j'ai utilisé ce mélange:
50% H45 light blue et 50% H53 neutral grey

J'ai fait le carter en gris bleu foncé

[yann coatanea]

Merci Xan

L'article de Wing est pourtant ouvert en permanence sur mon bureau

Amitiés

Yann

[yann coatanea]

Bonjour à tous,

Une nouvelle question aux connaisseurs des chasseurs Bloch.
Est-ce que vous sauriez a quoi ressemble le phare d'atterrissage implanté dans le bord d'attaque de l'aile ? Le logement du phare sur la maquette Dora Wings est complètement vide, et ce sera très visible une fois la vitre montée (en fait du scotch Crystal , merci à Xan pour l'astuce )

Amitiés

Yann

[Alain P]

salut
désolé , je nai pas la réponse à ta question , mais j'en ai une pour toi : ou as tu déniché le plan de rivetage que je voie sur l'une de tes photos ??? merci
Alain
