Couzinet type 71 ARC-5 "L'avion de Mermoz" (1:72, SEM model)

Son altesse · Message par **Son altesse** » sam. 12 sept. 2020 19:48

Impressionnant!!!!

**Publicité**

loadmaster · Message par **loadmaster** » dim. 20 sept. 2020 17:15

La photo dans l'autre sens.

Loadmaster

Rainbow XF-12 · Message par **Rainbow XF-12** » dim. 20 sept. 2020 19:06

Aaahh ouich super, un grand merci Loadmaster pour la tof

,

Mais on se retrouve dans quelle section ? Plutôt entre les couples 5 et 6 ou après tout au fond (entre C6 et C7) ? La porte du fuselage n'étant pas visible, ni les fenêtres.
En tout cas ça va permettre d'égayer un peu une cloison, yapluka !

C'est bien 2 caissons qui s'ouvre dans le bas ? Visiblement bois avec les nervures à l'appui.

Une part du plancher (rivetée) à l'air métallique au milieu ?

Rain'

P.S.

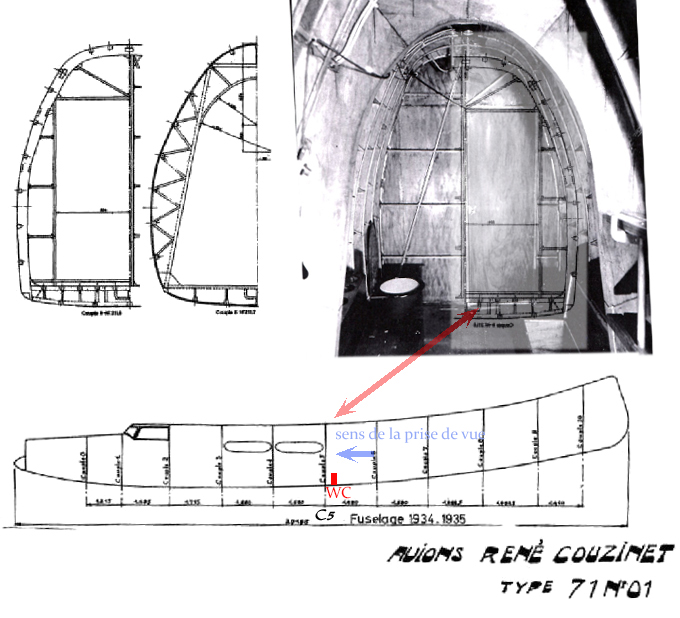

Dans le doute j'ai vérifié sur plan, ça un air de famille avec le couple 5, gogue à gauche, porte à droite et pas de fenêtres. Vu vers l'avant de l'avion donc.

vbd · Message par **vbd** » lun. 21 sept. 2020 09:20

Ah super cette photo, je vais devoir reprendre tout mon intérieur pour suivre tous ces documents !!!!

Oui, une bande métallique au sol, on dirait un caillebotis antidérapant, qui continue dans la cabine principale..
Ce plan donne des coffres placés ailleurs, le WC est au meme endroit, sans doute il y a eu plein de modifs d'aménagement, en plus des modifs de cellule

:
Détail, l'échelle d'acces contre la paroi...


Denis

Lionel Vaillant · Message par **Lionel Vaillant** » lun. 21 sept. 2020 17:58

vbd a écrit : Oui, une bande métallique au sol, on dirait un caillebotis antidérapant, qui continue dans la cabine principale..

Denis

Salut Denis,

Ca tombe pile poil au niveau du passage des câbles et bielles de commandes de vol. Ca ne m'étonnerait pas que ce soit les trappes pour y accéder...
Edit: Bah oui, on le voit bien sur la photo de LoadMaster ou il y a les deux bielles au centre, sous le plancher...

Bonne suite

Lionel

loadmaster · Message par **loadmaster** » lun. 21 sept. 2020 22:22

Lionel Vaillant a écrit : Salut Denis,

Ca tombe pile poil au niveau du passage des câbles et bielles de commandes de vol. Ca ne m'étonnerait pas que ce soit les trappes pour y accéder...
Edit: Bah oui, on le voit bien sur la photo de Loadmaster ou il y a les deux bielles au centre, sous le plancher...

Bonne suite

Lionel

La tôle permet l'accès aux commandes. Toutes les commandes de vol sont rigides, composés de tubes avec embouts à rotules et renvois sur roulements. Seul le TRIM était commandé par câbles.
Loadmaster

vbd · Message par **vbd** » mar. 22 sept. 2020 08:51

On le voit bien sur la photo, c'est sur ! On voit meme les tubes de commande qui dépassent!!!

Mais la surface de la tole est texturée en losanges et les losanges sont sombres, is ont l'air bien creux, est-que ce serait une grille ? On voit les lignes de rivets qui indiquent les emplacement de la structure...
Denis

loadmaster · Message par **loadmaster** » mar. 22 sept. 2020 23:11

vbd a écrit :On le voit bien sur la photo, c'est sur ! On voit meme les tubes de commande qui dépassent!!!
Mais la surface de la tole est texturée en losanges et les losanges sont sombres, is ont l'air bien creux, est-que ce serait une grille ? On voit les lignes de rivets qui indiquent les emplacement de la structure...
Denis

tôle pleine plutôt.
https://distrifer.fr/boutique/tole-plane-striee/
Loadmaster

Pat2Castel · Message par **Pat2Castel** » mar. 22 sept. 2020 23:19

Bonjour Olivier,
J'arrive tardivement, tu as déjà retiré 300g de matière... mais je prends un siège avec un coussinet, no comment !
Depuis le temps que je me disais " le Rainbow, il pourrait nous faire un arc-en-ciel de folie pour honorer son pseudo."
C'est chose sinon faite déjà très bien orchestrée. Courage l'ami tu es très bien parti.
Patrice

AMIOT68 · Message par **AMIOT68** » mer. 23 sept. 2020 00:23

Ah bin là aussi, c'est du lourd

Je m'installe, comme les potes...

Logan · Message par **Logan** » mer. 23 sept. 2020 09:29

Bonjour à tous,

J'ai raté le début alors que pour moi le Couzinet Arc en ciel est le plus bel avion jamais dessiné et qu'en plus j'ai cette maquette dans mon stock

... Et le personnage de Mermoz est captivant. J'ai même droit ici à des photos du DH 88 Comet qui est le deuxième plus bel avion du monde

!... Enfin le montage présenté ici va être d'exception !... Bref je suis gâté !...

Je n'ai jamais commencé cette maquette car elle me semble bien rude

et je ne suis pas un grand fan du scratch, même si je sais faire. Si je la réalise, je ne ferais pas autant d'efforts que vous pour l'intérieur. Déjà avec une verrière totalement transparente on a du mal à voir l'intérieur d'un cockpit, mais sur un avion avec un toit opaque on ne voit strictement rien de l'intérieur. J'ai pu le vérifier sur les maquettes du Gosling et du Caudron Simoun que j'ai montées et pour lesquelles je me suis bien embêter à détailler l'habitacle pour ne rien voir du tout au final. Si je monte un jour cette maquette, cela sera avec le strict minimum syndical pour l'intérieur. Mais bravo pour vos effort !...

Je vais donc suivre avec un très grand intérêt ce post qui est déjà passionnant et qui sera certainement grandiose au final

FAUCARD · Message par **FAUCARD** » mer. 23 sept. 2020 17:23

loadmaster a écrit :
vbd a écrit :On le voit bien sur la photo, c'est sur ! On voit meme les tubes de commande qui dépassent!!!
Mais la surface de la tole est texturée en losanges et les losanges sont sombres, is ont l'air bien creux, est-que ce serait une grille ? On voit les lignes de rivets qui indiquent les emplacement de la structure...
Denis
tôle pleine plutôt.
https://distrifer.fr/boutique/tole-plane-striee/
Loadmaster

La tôle striée c'est lourd et pas sur que que cela existait à l'époque. Quand on agrandit la photo on voit bien que c'est une grille

Lionel Vaillant · Message par **Lionel Vaillant** » mer. 23 sept. 2020 17:53

Ce n'est pas une grille... Pour preuve les motifs que l'on distingue aussi à certains endroits, au niveau des vis de fixation sur les cadres...
C'est l'usure qui a marqué la plaque.

FAUCARD · Message par **FAUCARD** » mer. 23 sept. 2020 18:45

De la tôle striée, ou aussi tôle antidérapante, en alu ? , j'ai jamais vu ça dans un avion ancien et je vois pas quel utilité cela pourrait avoir ?, de plus c'est assez épais et donc lourd.

loadmaster · Message par **loadmaster** » mer. 23 sept. 2020 22:59

https://www.metalvin.eu/aluminium/plaque-antiderapante/
Et les grilles servent de décrottoir a l'entrée des bâtiments. C'est pas judicieux pour un plancher d'avion au dessus des commandes de vol. et sans compter les liquides qui pourrait y être versés.

Loadmaster

Gilles Mazon · Message par **Gilles Mazon** » jeu. 24 sept. 2020 08:24

Bonjour

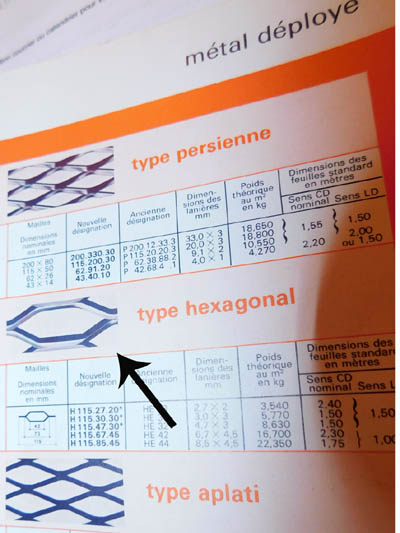

Du métal déployé peut-être, ça y ressemble fort. Ajouté comme anti dérapant sur une tôle ou plaque en bois. Le métal déployé il y en a de très fin de l'ordre du millimètre ou en dessous et c'est extrêmement léger.

Les formes sur la photo agrandie ressemblent à celui indiqué par la flèche.
A+ Gilles

vbd · Message par **vbd** » jeu. 24 sept. 2020 12:57

La grille mince expliquerait le nombre que je trouve tres élevé de fixations, rivets ou vis ... je ne pense pas que des toles auraient eu besoin d' en avoir autant...

Denis

FAUCARD · Message par **FAUCARD** » jeu. 24 sept. 2020 18:23

Cela ressemble bien a des rivet "U" (tête ronde" vu le nombre cela devient glissant, donc rends inutile la tôle antidérapante.

rafale63 · Message par **rafale63** » jeu. 24 sept. 2020 23:45

Bonsoir Rainbow XF 12 !

Ce montage est passionnant.

Petite question pour ceux qui possèdent l'antique maquette HELLER à monter. Le modèle de SEM représente- t-il in fine une autre version de l' avion que celle proposée par HELLER ? Où peut-on se procurer cette maquette SEM ?

Merci de votre retour.

Cordialement,

Skuall · Message par **Skuall** » ven. 25 sept. 2020 07:52

Hello,

je découvre le sujet, et m'abonne direct !
J'ai même commandé ''mes vols'' pour être dans l'ambiance

tjac · Message par **tjac** » ven. 25 sept. 2020 08:34

OUCH!

j'prend un siège.

@micalement
Thierry

vbd · Message par **vbd** » ven. 25 sept. 2020 08:45

rafale63 a écrit :Bonsoir Rainbow XF 12 !

Ce montage est passionnant.

Petite question pour ceux qui possèdent l'antique maquette HELLER à monter. Le modèle de SEM représente- t-il in fine une autre version de l' avion que celle proposée par HELLER ? Où peut-on se procurer cette maquette SEM ?

Merci de votre retour.

Cordialement,

Pour faire simple : le kit Heller est un mix de differentes versions, fuselage de longueur intermediaire, fenetres des premieres versions, etc... sans parles des defauts de formes
Le kit SEM represente une version bien definie, mais il n' est plus produit, son fabricant est decede.
Peut-etre une possibilite sur le marche d' occasion ....
Il y a aussi un kit resine Akatombo rarissime...
Denis

loadmaster · Message par **loadmaster** » ven. 25 sept. 2020 08:48

rafale63 a écrit :Bonsoir Rainbow XF 12 !

Ce montage est passionnant.

Petite question pour ceux qui possèdent l'antique maquette HELLER à monter. Le modèle de SEM représente- t-il in fine une autre version de l' avion que celle proposée par HELLER ? Où peut-on se procurer cette maquette SEM ?

Merci de votre retour.

Cordialement,

L'Arc en ciel a été très souvent modifié. Au début c'était ARC 70 puis est devenu ARC 71 en changeant de fuselage et en gardant l'aile.
La maquette Heller au 1:75 est un mixte de plusieurs versions. Les capots moteurs sont très faux.
Quand à la maquette SEM (Arc 71), le fabricant est décédé. C'est donc difficile de se le procurer.
Je ne sais pas si la maquette japonaise Akatombo est encore disponible (Arc 70)

Loadmaster

Rainbow XF-12 · Message par **Rainbow XF-12** » sam. 26 sept. 2020 16:31

Bonjour,

Bon l'inventaire des kits Couzinet au 1/72 tout est dit, reste le nouveau modèle au 1/144 chez F-Rsin (FR14080) et des desk modèles tout montés.

Sur ce kit SEM la mise à jour du WE, petite avancée dans le fuselage, le quadrillage structure est terminé.
J'ai jonglé avec des nervures en CP de 0,2 à 0,3mm d'épaisseur. Il faut une certaine patience, le collage à la MIG extra-fluide facilite quand même la chose.

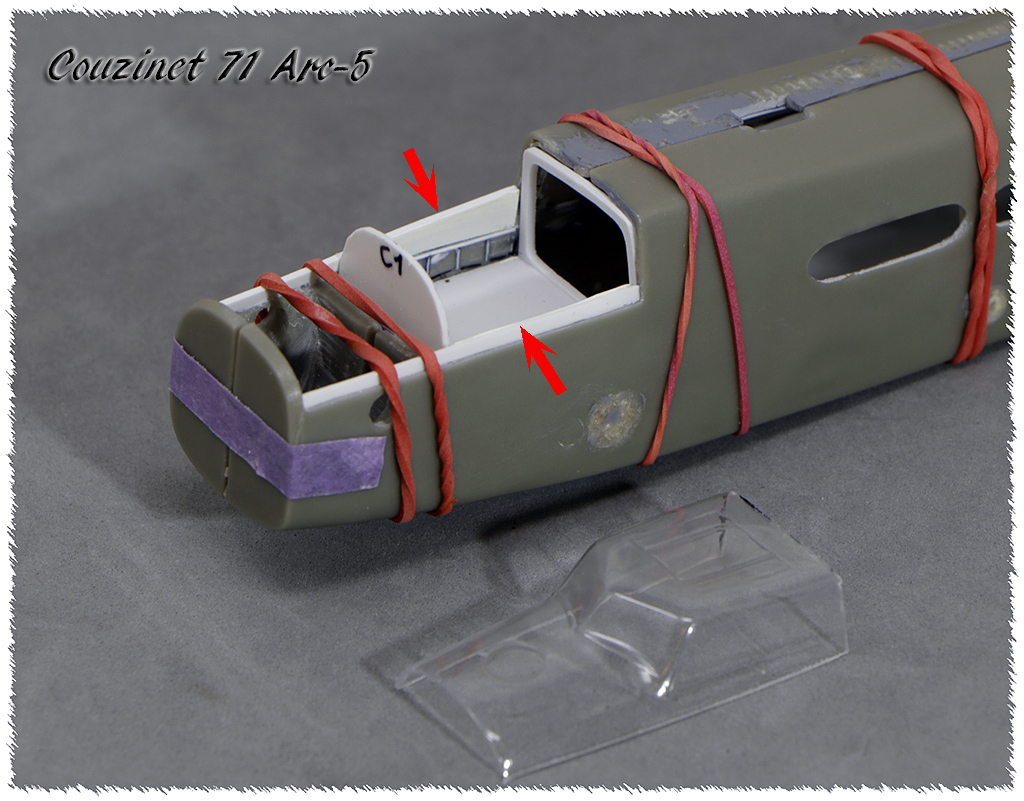

Pour se détendre (ou pas) on s'occupe de l'avant.

Découpage délicat dans ce plastique souple dans une grande pièce, il faut bien se caler (pâte à modeler par exemple) et surtout sans riper sur les vitrages.
Il s'ajuste tout juste, avec la souplesse c'est le genre collage qui s'annonce difficile.

Je vais peut-être tout reprendre en carte plastique blanche et transparente, un costard scratché sur-mesure.

Comme base de travail j'ai déjà disposé un guide rigide en CP.

Bref pas grand chose à se mettre sous la dent.

Travaux à venir, une fois scellé passer le tout sous une couche d'apprêt.
Il faut songer aux tenons des ailes, bien costauds ils seront.
Du côté grandes fenêtres je reste dubitatif, elles seront peut-être aussi de nouvelles factures.

@+

Rainbow

vbd · Message par **vbd** » sam. 26 sept. 2020 19:47

Tu as plus retire de matiere que moi....je realise seulement...

Les ampoules vont bien ?

Superbe, c' est superbe !!!

Je vais rester sur mon evidement partiel et trompe l' oeil, par contre je vais refaire mon amenagement, pour le rendre plus conforme du moins pour ce qui se verra...
Denis
