Mustang P51D Matchbox 1/72e + quelques bricoles

[PHIL]

Salut à tous,
Ca y est, j'ai réuni suffisamment de photos pour continuer mon "roman" !
Je passe enfin à la couche de vert intérieur.
Juste une petite parenthèse concernant le tableau de bord:

Sinon, ça existe en décals....ou même se les imprimer.

C'est vrai, mais Italeri n'a pas mis de décal de tableau de bord, et celui d'Academy est inutilisable (ressemble à rien).
Cependant, j'ai un dessin tout à fait exploitable, que j'ai réduit à la photocopieuse, mais n'anticipons pas...
En attendant, la suite des opérations :

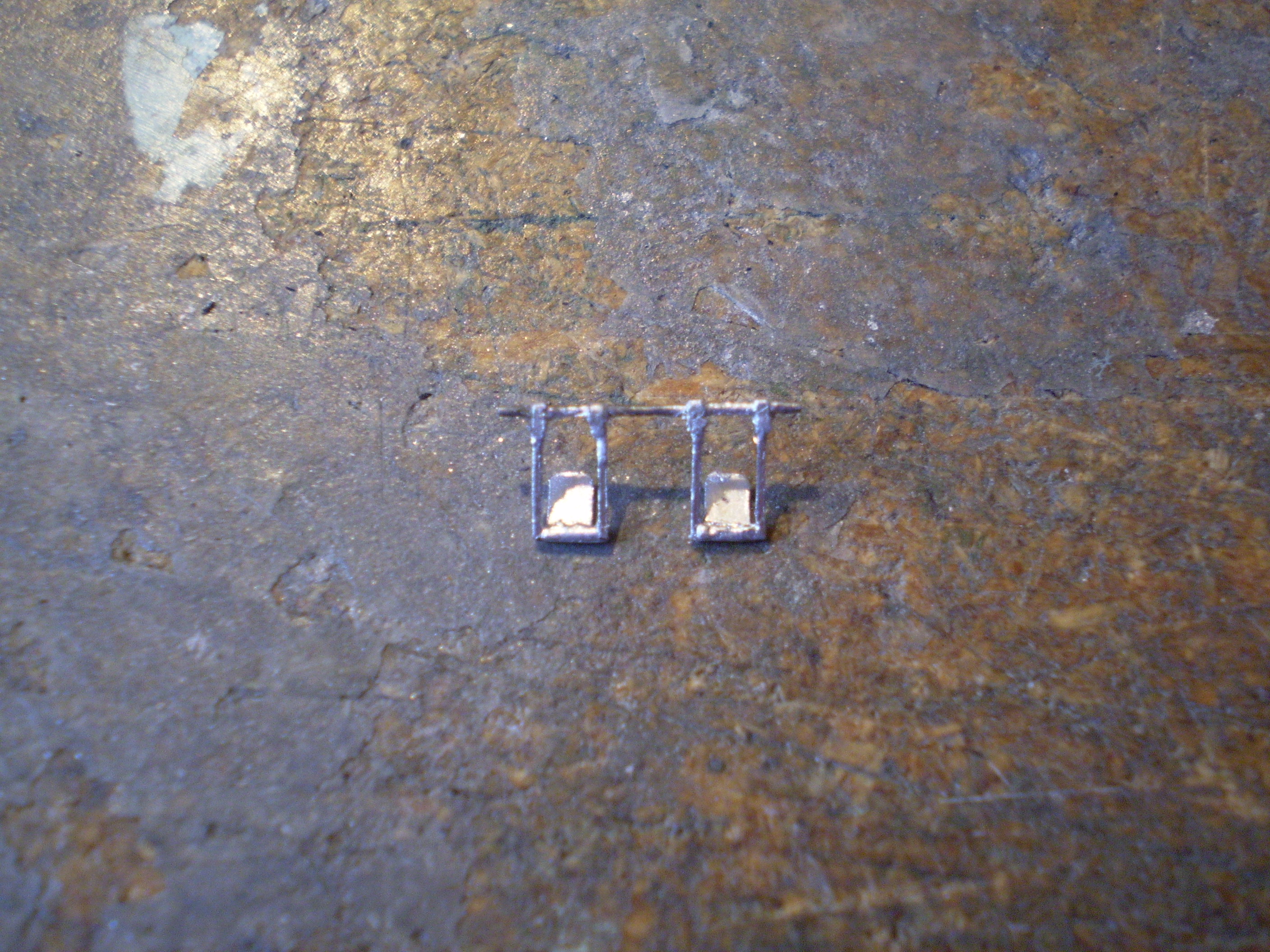

Avant, j'ai refais le palonnier, car la fabrication précédente ne me satisfaisait pas. Comparez vous-même.

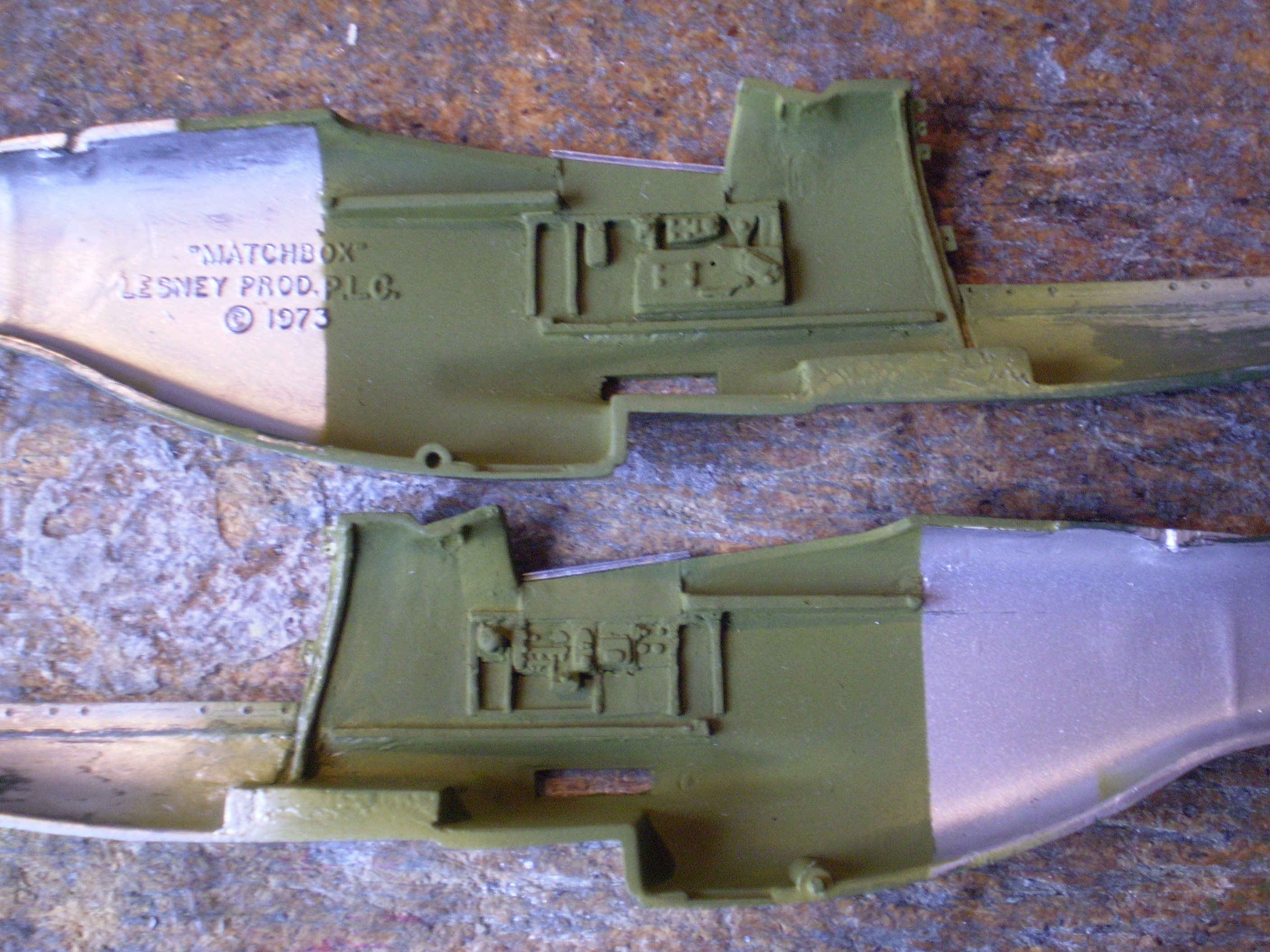

Voilà donc les parois internes en vert intérieur

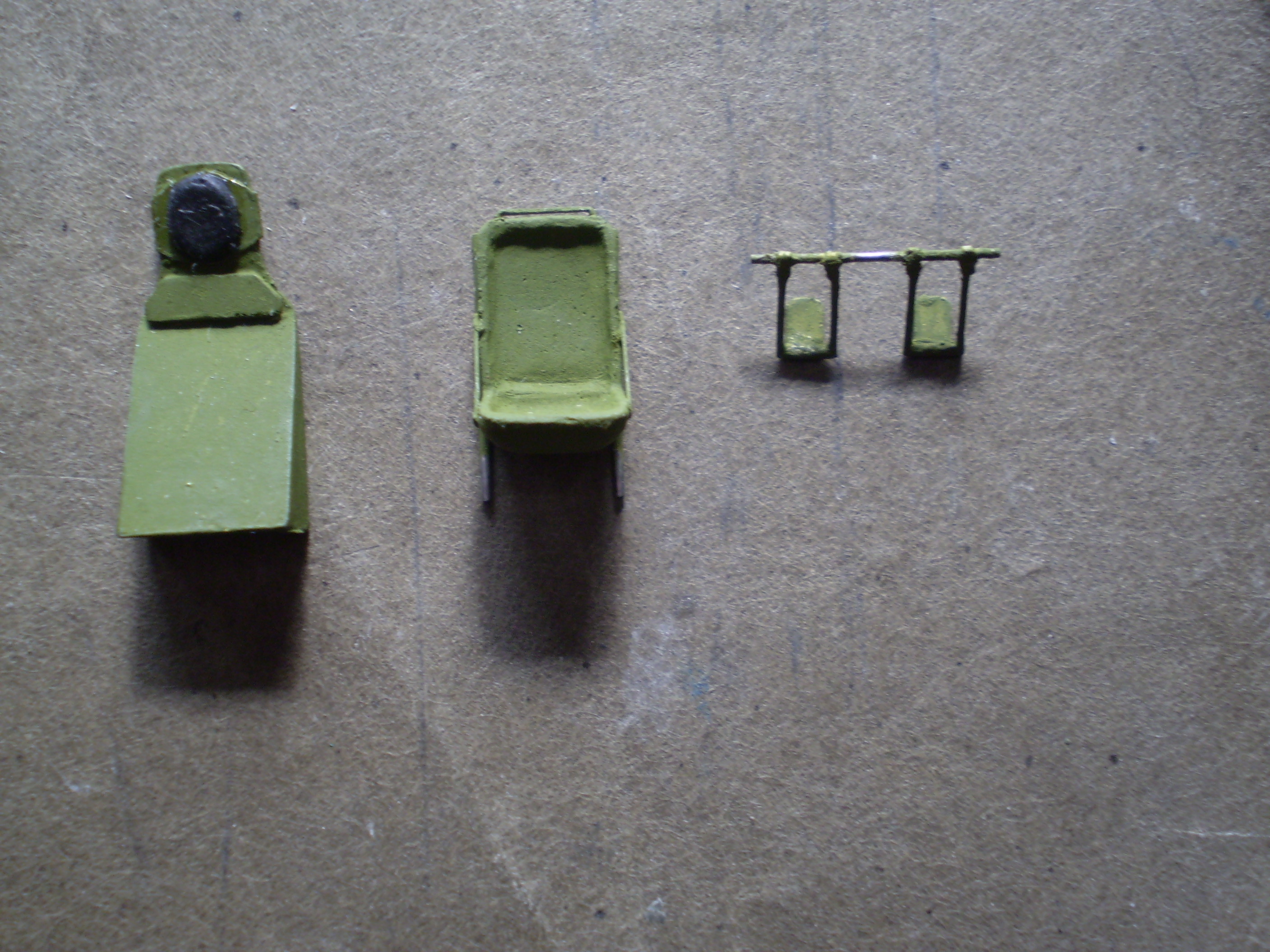

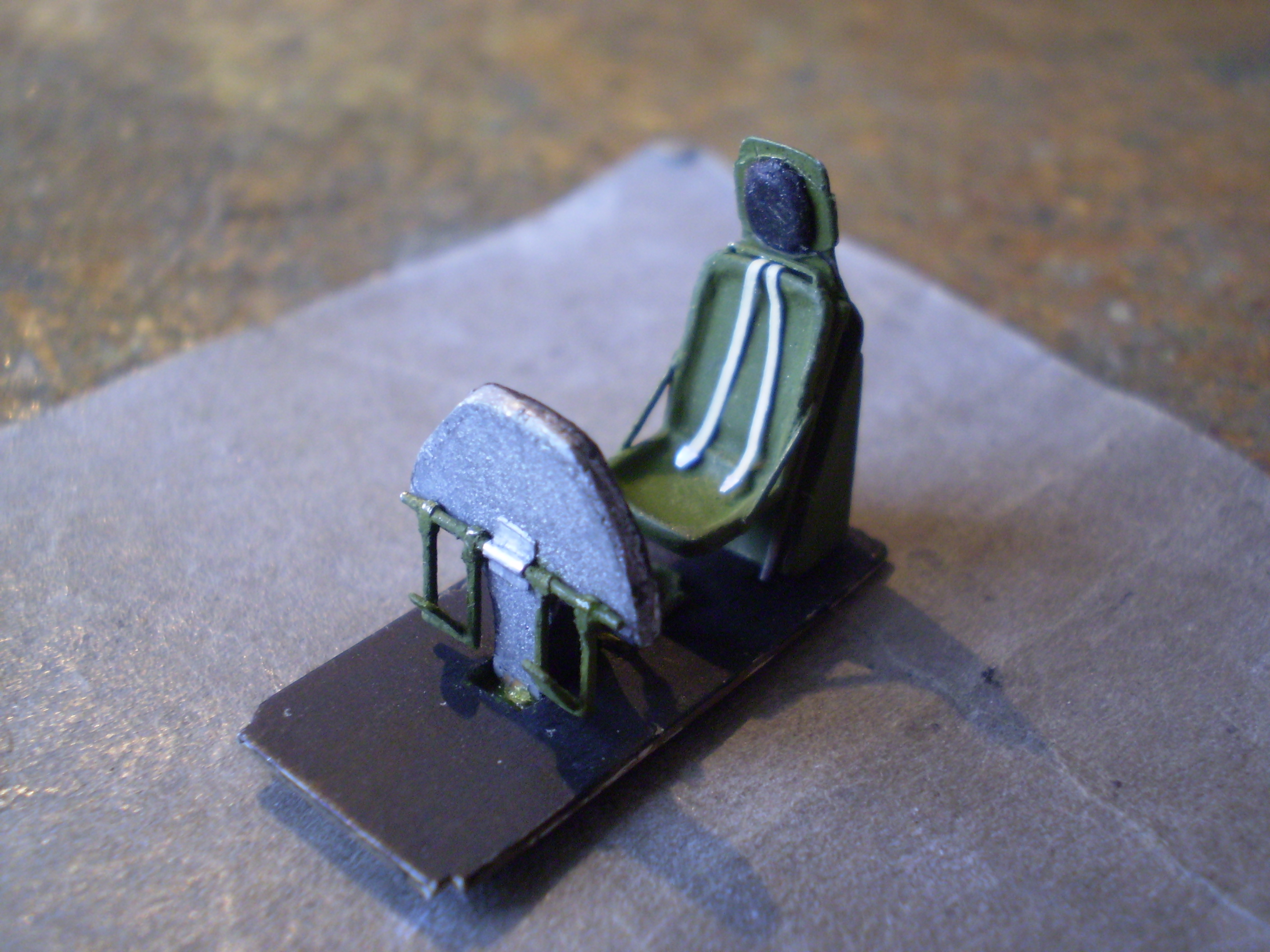

Je vous présente : La plaque de blindage enfin finie, le siège, et le palonnier
Ou l'on s'aperçoit avec l'agrandissement que tous les défauts sautent aux yeux! Berck!!
Pour l'instant, pas moyen de faire autrement !

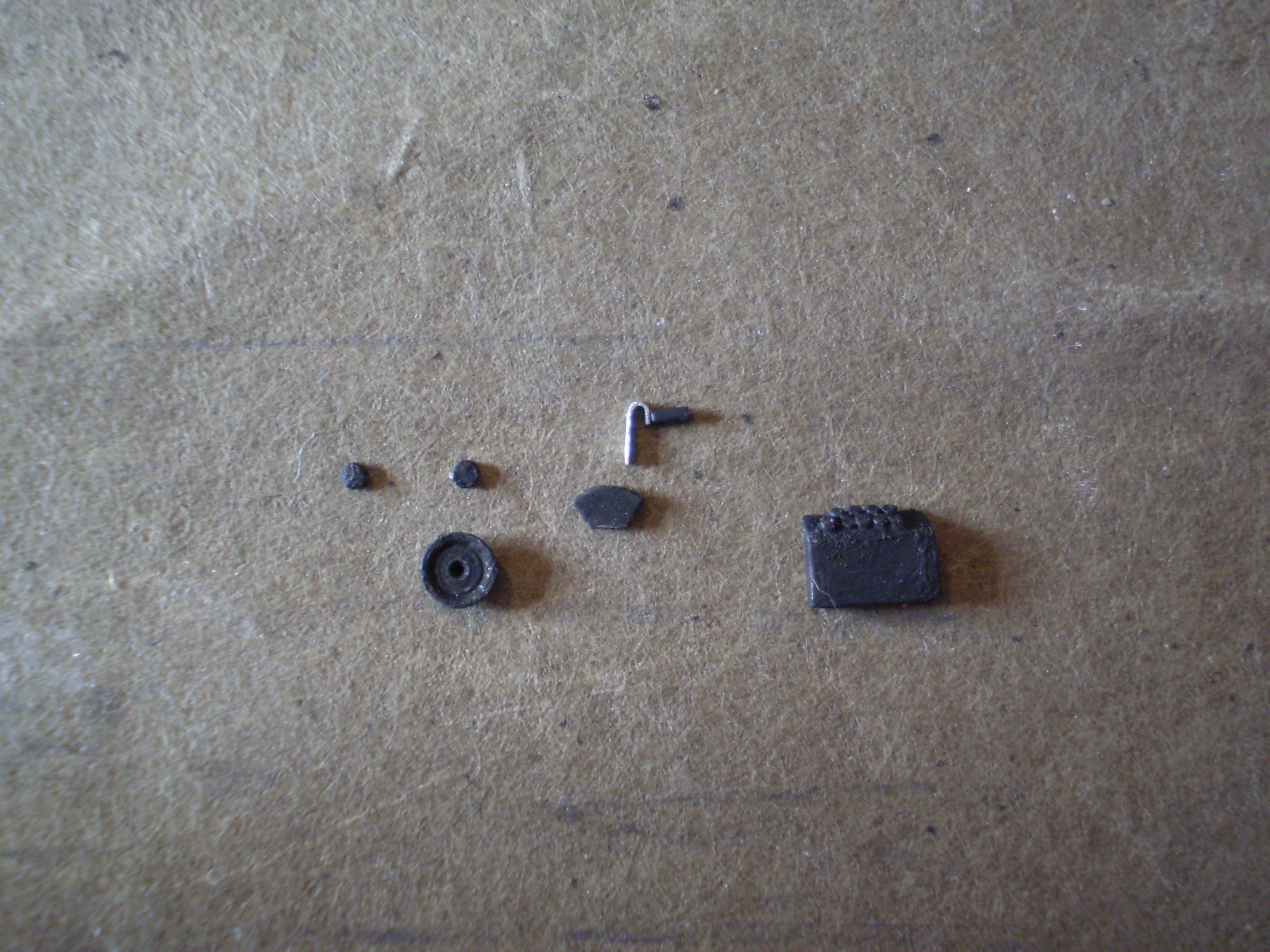

Au rayon des petites pièces peintes : Les molettes et le volant de trim, la manette des gaz et son bloc, et le boitier à boutons

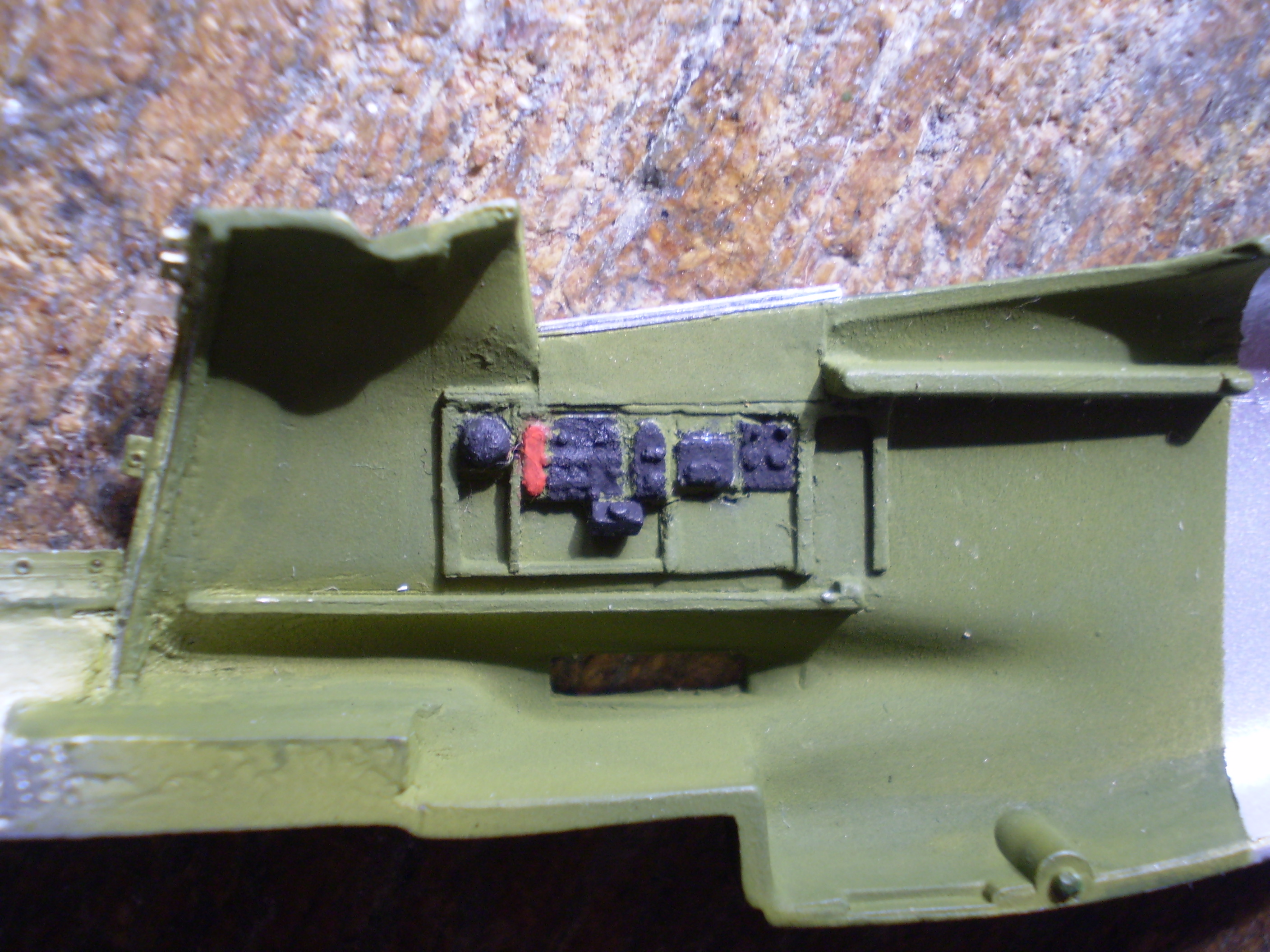

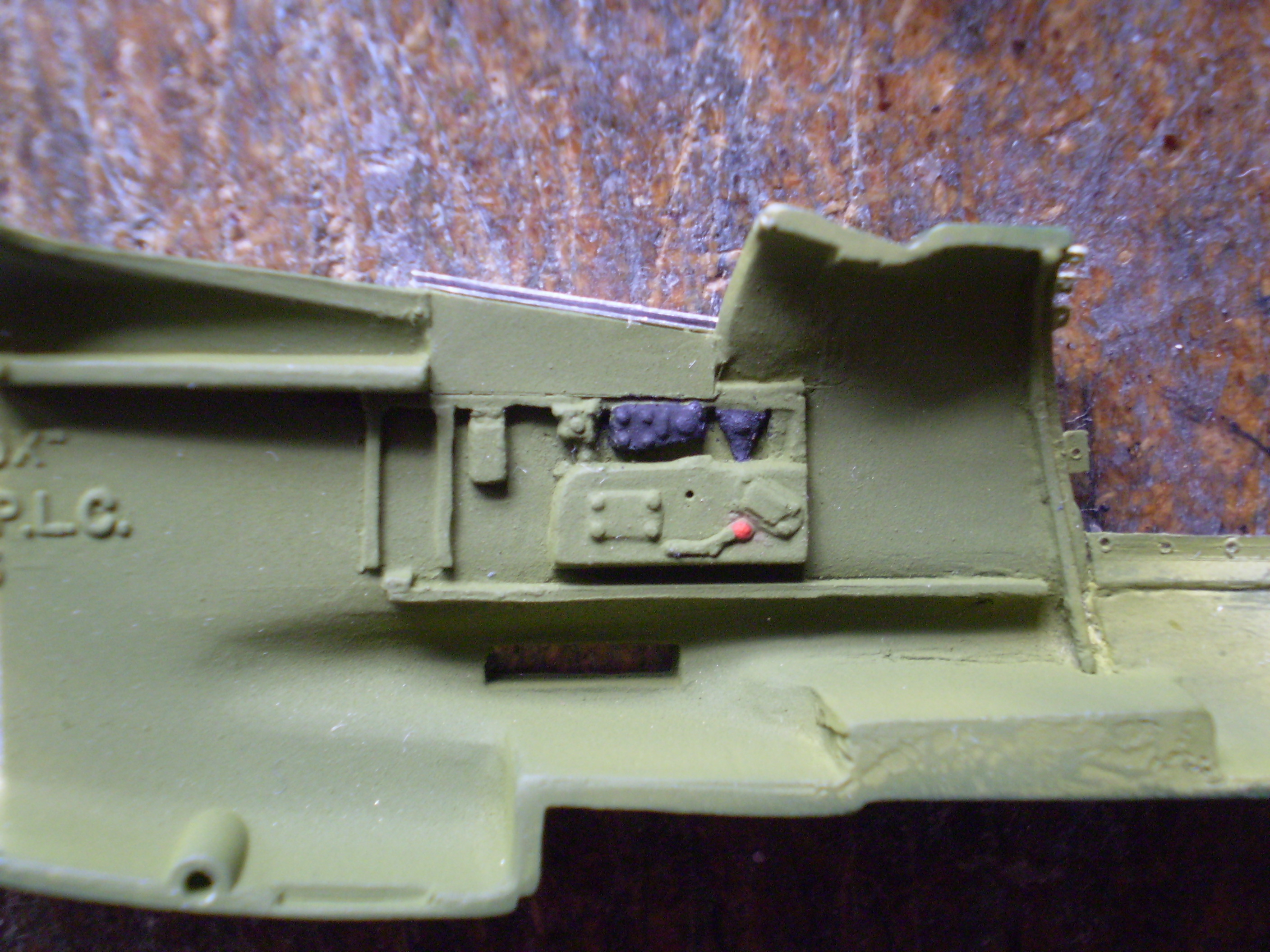

Retour sur les flancs internes pour peindre quelques instruments :

Entretemps, j'ai collé le boitier à boutons, mais c'est anecdotique!




Voilà, les instruments précités sont en place.

Sur ce, je vous laisse, et vous souhaite un bon wikène!
A bientôt,
Philippe

[VMoyet]

Si je comprends bien, le palonnier est fait par soudure. C'est quoi comme métal?

[PHIL]

Salut, Vincent
les seules paries en métal sont : La barre supérieure et les supports des pédales qui sont en fil de cuivre , et les "cavaliers" qui enjambent la barre qui son en alu.
Les pédales et leurs tiges sont en rodhoïd!
Tout est collé à la cyano
Ce qui t'a trompé, c'est la sous-couche de peinture alu. En fait du chrome auto passé au pinceau. C'est tout.

Venons-en au tableau de bord :

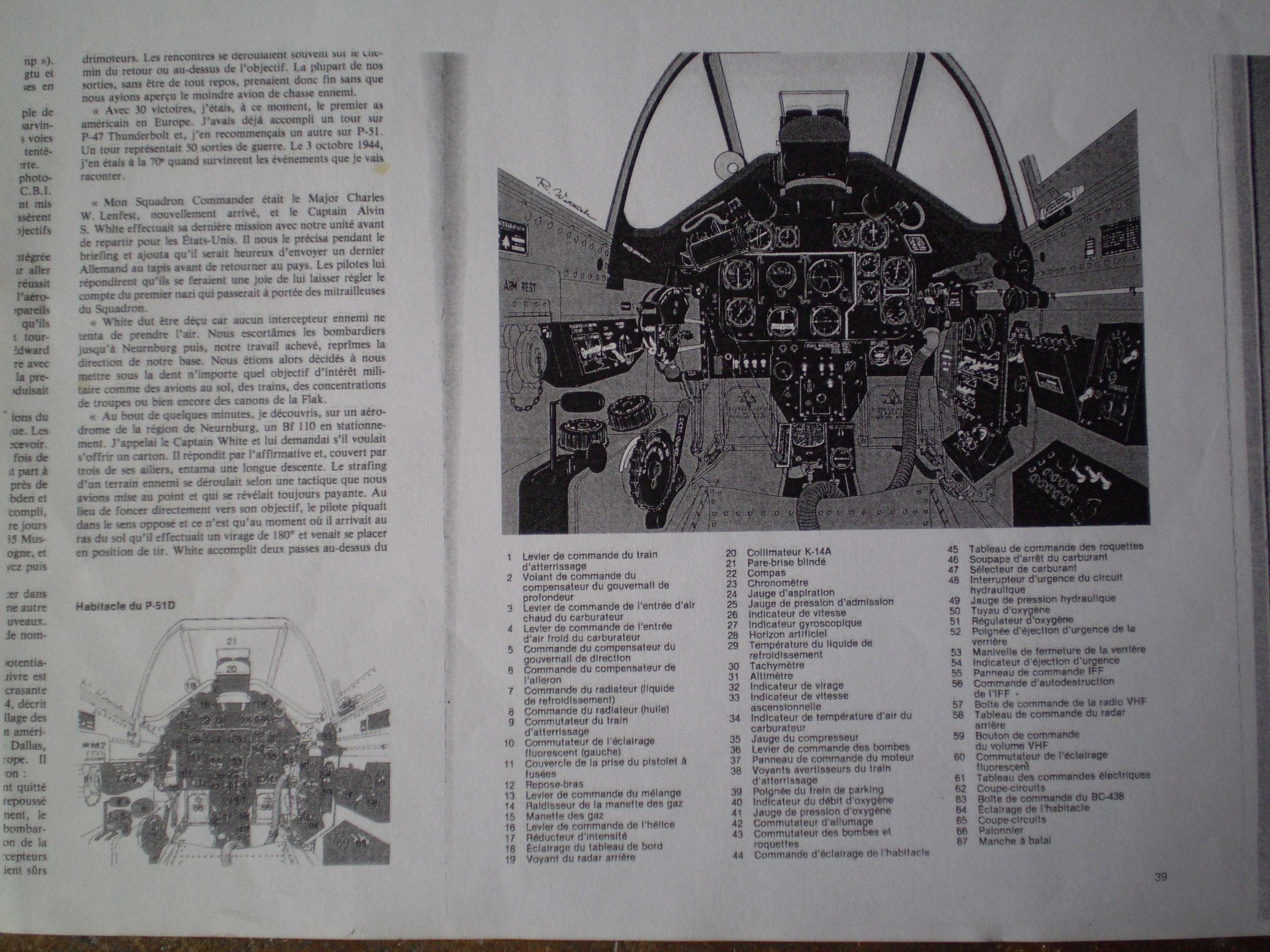

Le dessin vient d'une monographie Sur le P51 Mustang.
Un livre assez grand, avec une couverture dure.

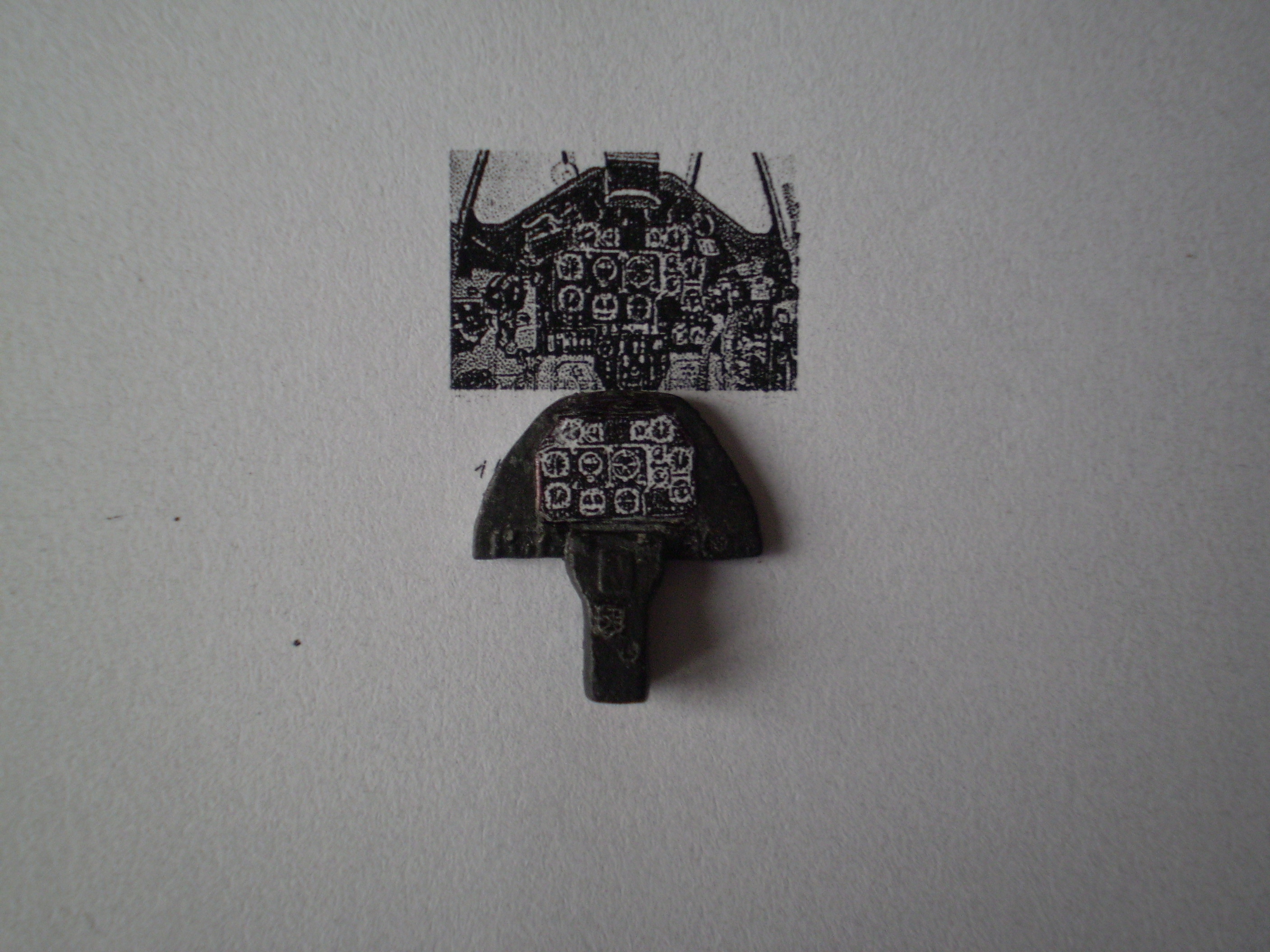

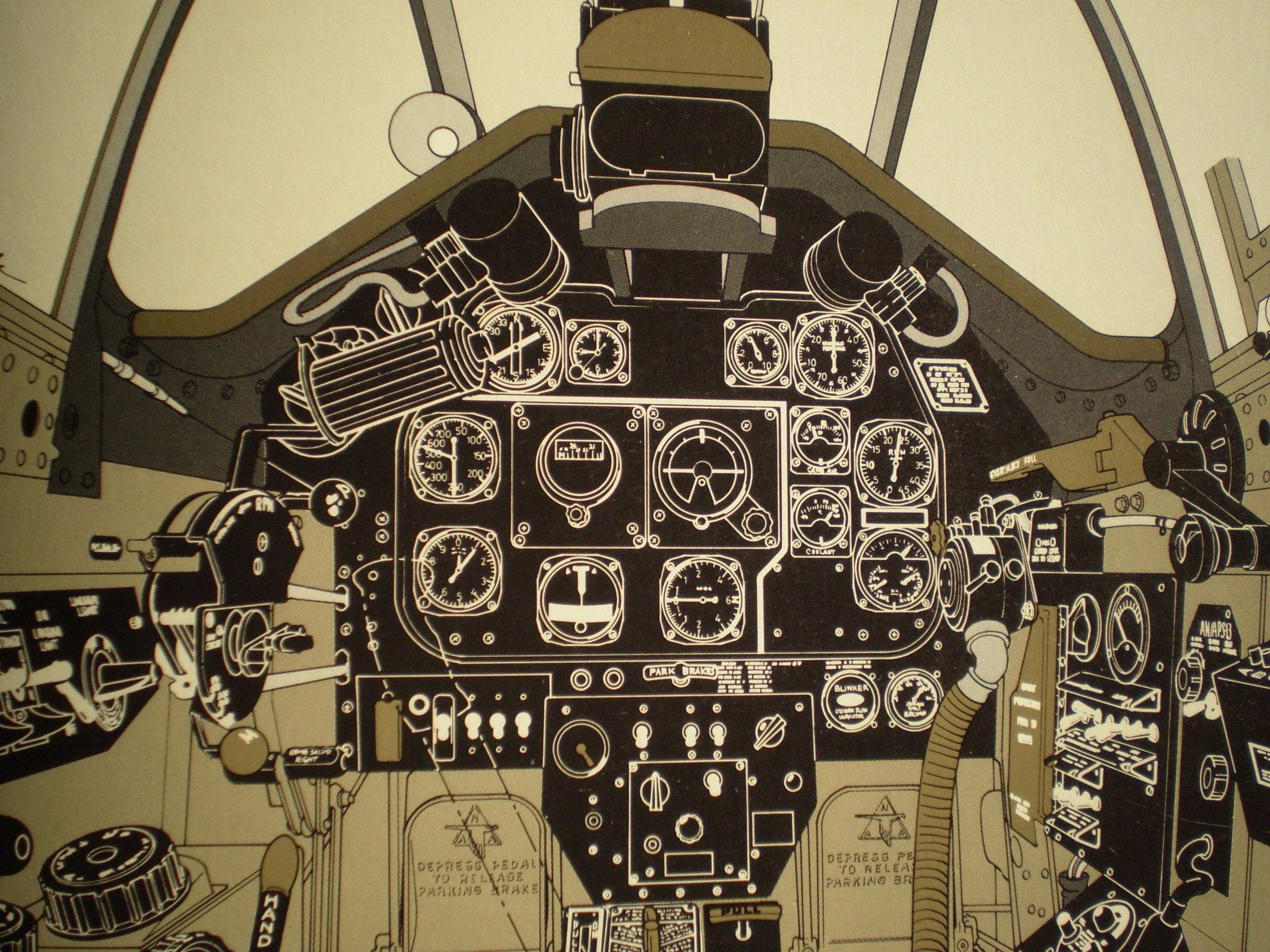

Ca, c'est une photo du tableau de bord que j'ai photographiée, puis que j'ai réduite à l'imprimante une première fois,


Puis que j'ai réduit une seconde fois à la photocopieuse.
C'est sûr, ça n'atteint pas la qualité des décals d'aujourd'hui, mais là, on est quand même un cran au-dessus de la pièce Italeri.
Enfin, j'ai découpé le panneau central, et après avoir poncé celui de ma pièce, je l'ai collé à la colle à bois blanche, et ça tient!
Reste plus qu'à rajouter du noir mat (ça, c'est fait), puis passer une couche vernis mat : C'est du papier, quand même !
Enfin, du vernis brillant sur les cadrans, en toute simplicité .

Pour l'instant, on en est là.
Sur ce, à la prochaine,
Philippe

[Saiun]

Ouhaou!!!! Merfi phil pour ces images du cocpit!!!!

[Blochmorane]

Bonsoir Philippe

Je me souviens avoir utilisé cette technique sur certains de mes Spit. Elle fait très bien illusion.

[PHIL]

Salut à tous, et bonne année (avec un peu de retard, pardon)
Non, je ne suis pas entré en léthargie, même si je ne cherche pas à concourir à la course de lenteur !
Les derniers petits travaux m'ont prit plus de temps que prévu, mais j'y suis arrivé : A vous de juger :

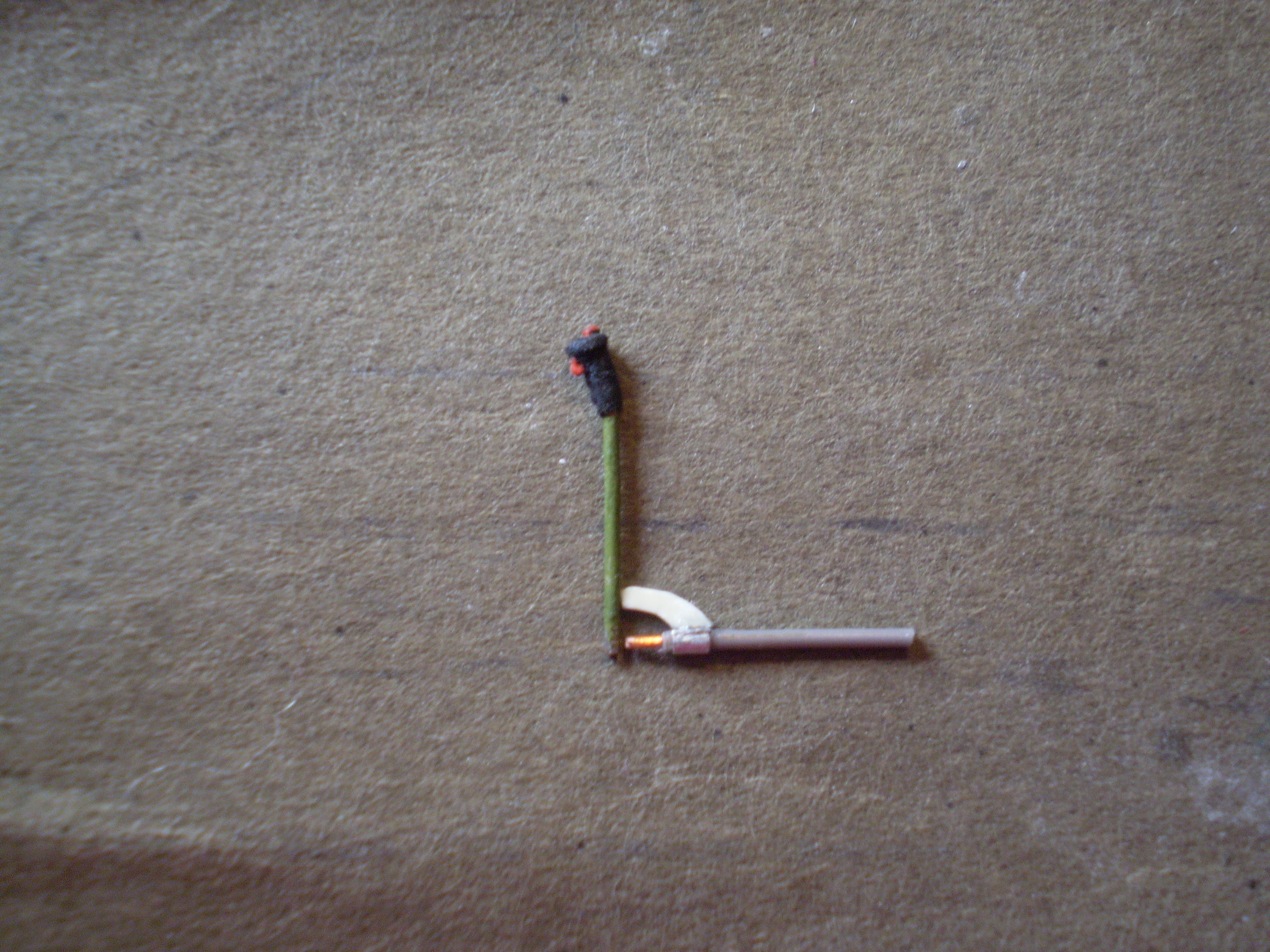

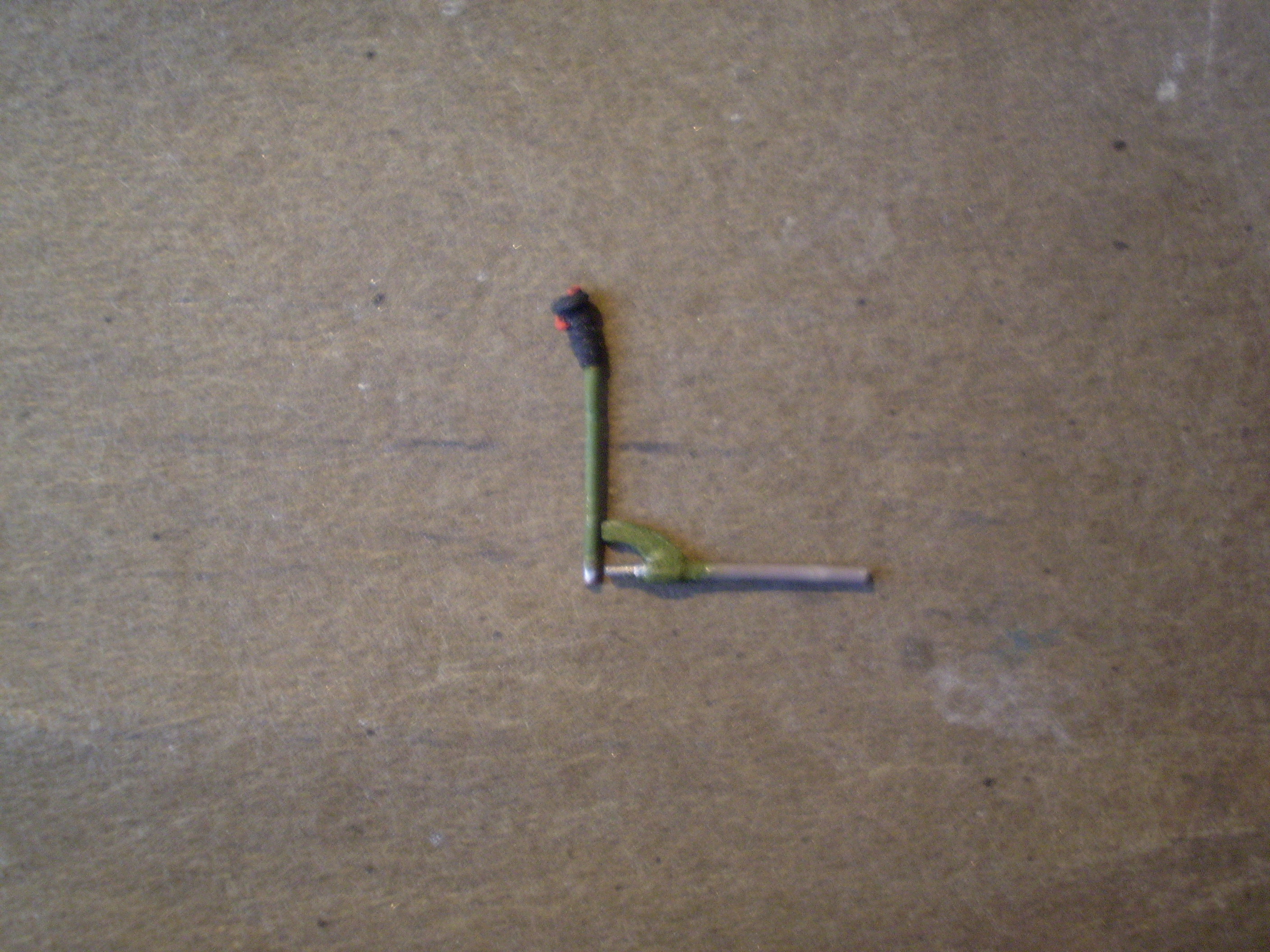

Je me suis permis de rajouter une pièce au manche, que même si la moitié sera cachée par le soufflet, il me semblait incontournable de le fabriquer.
La tige est un fil de cuivre avec sa gaine (diamètre 0.8mm), et le "quart de lune" en carte plastique 0.5mm.
Plus une bague en feuille d'alu.


Pour la photo, j'ai posé les deux éléments l'un contre l'autre pour vous faire une idée.

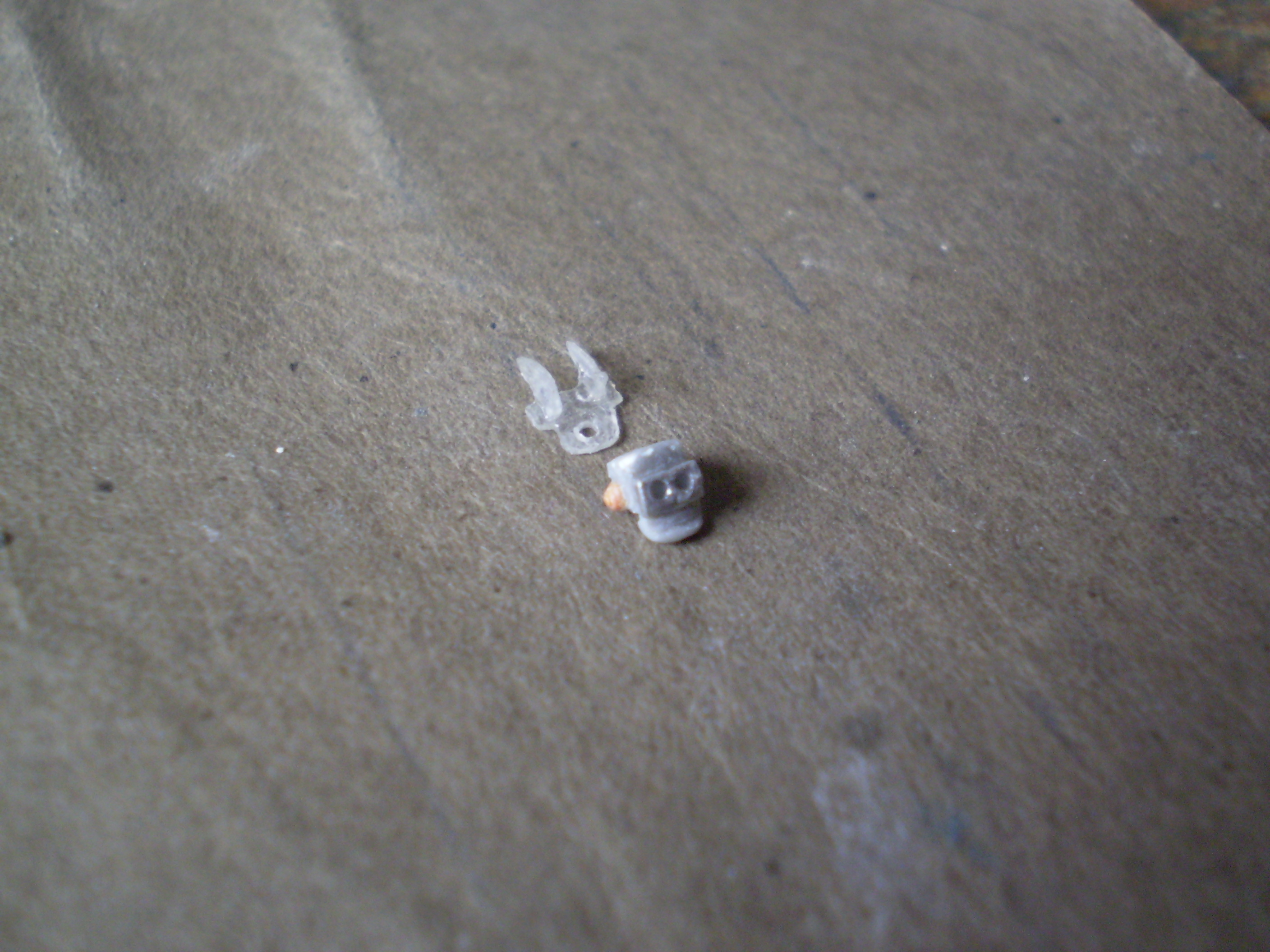

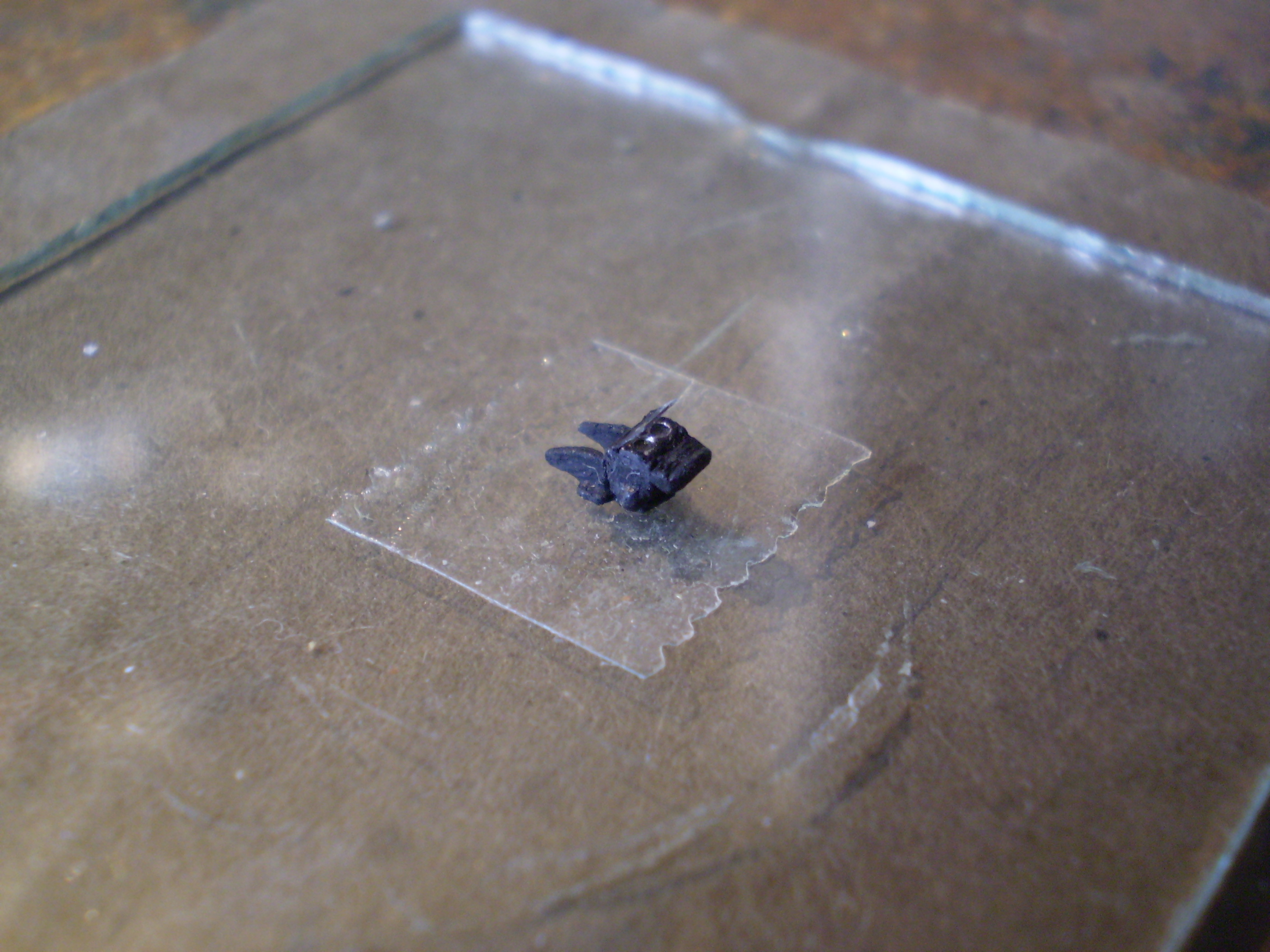

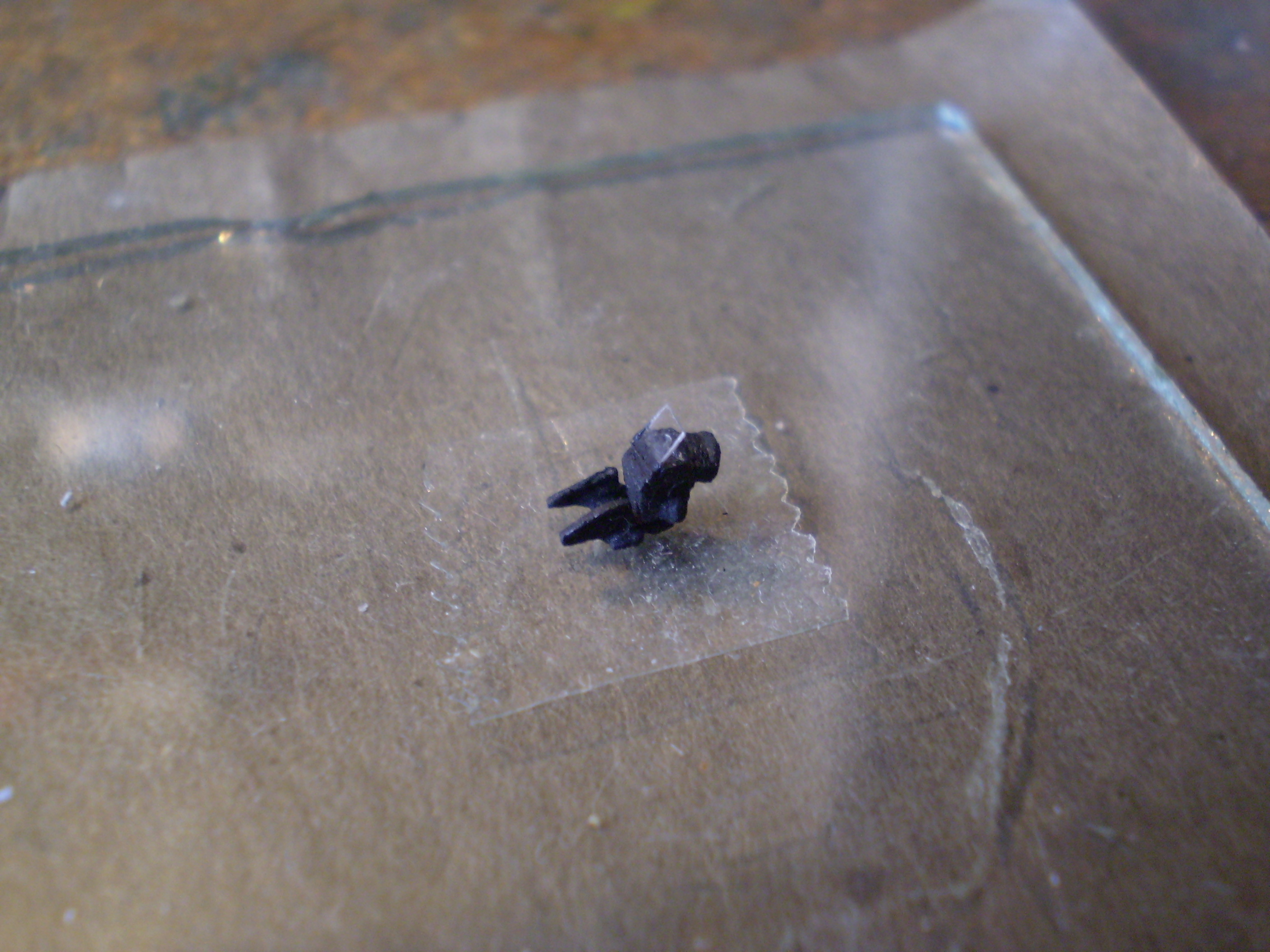

Après, le "gros " morceau : Le collimateur et son support.
J'ai voulu faire quelque chose qui rappelle de près ou de loin le modèle K14.


C'est du "multi-matériaux"!
Le bloc et le coussin viennent d'un morceau de grappe, l'optique est en feuille d'alu, et dessous un morceau de rodhoïd. La petite molette orange vient d'un morceau de mat Heller Cadet.
Le support, en rodhoïd.


Bien sûr, l'axe qui va dans le support n'a pas été oublié.

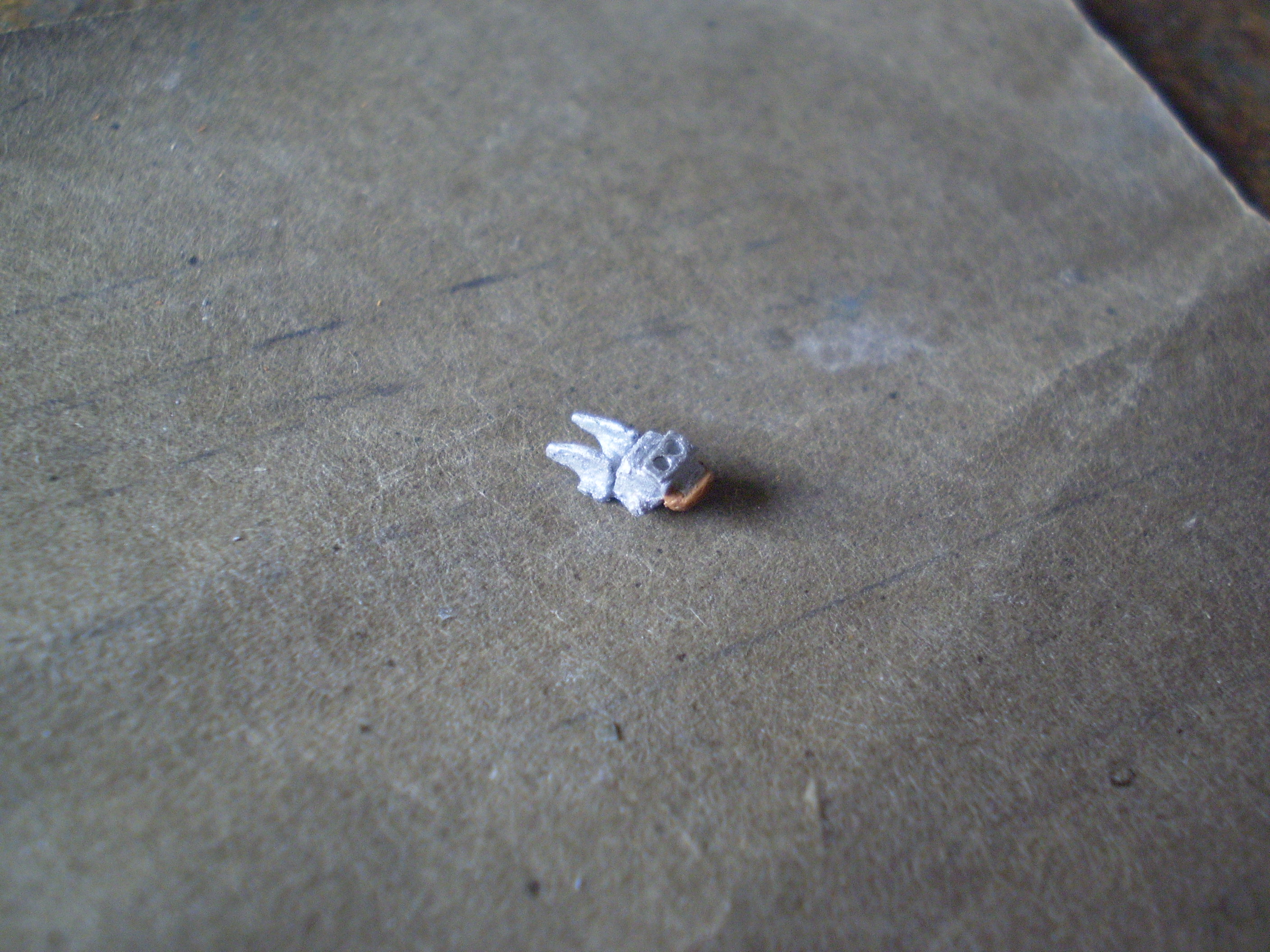

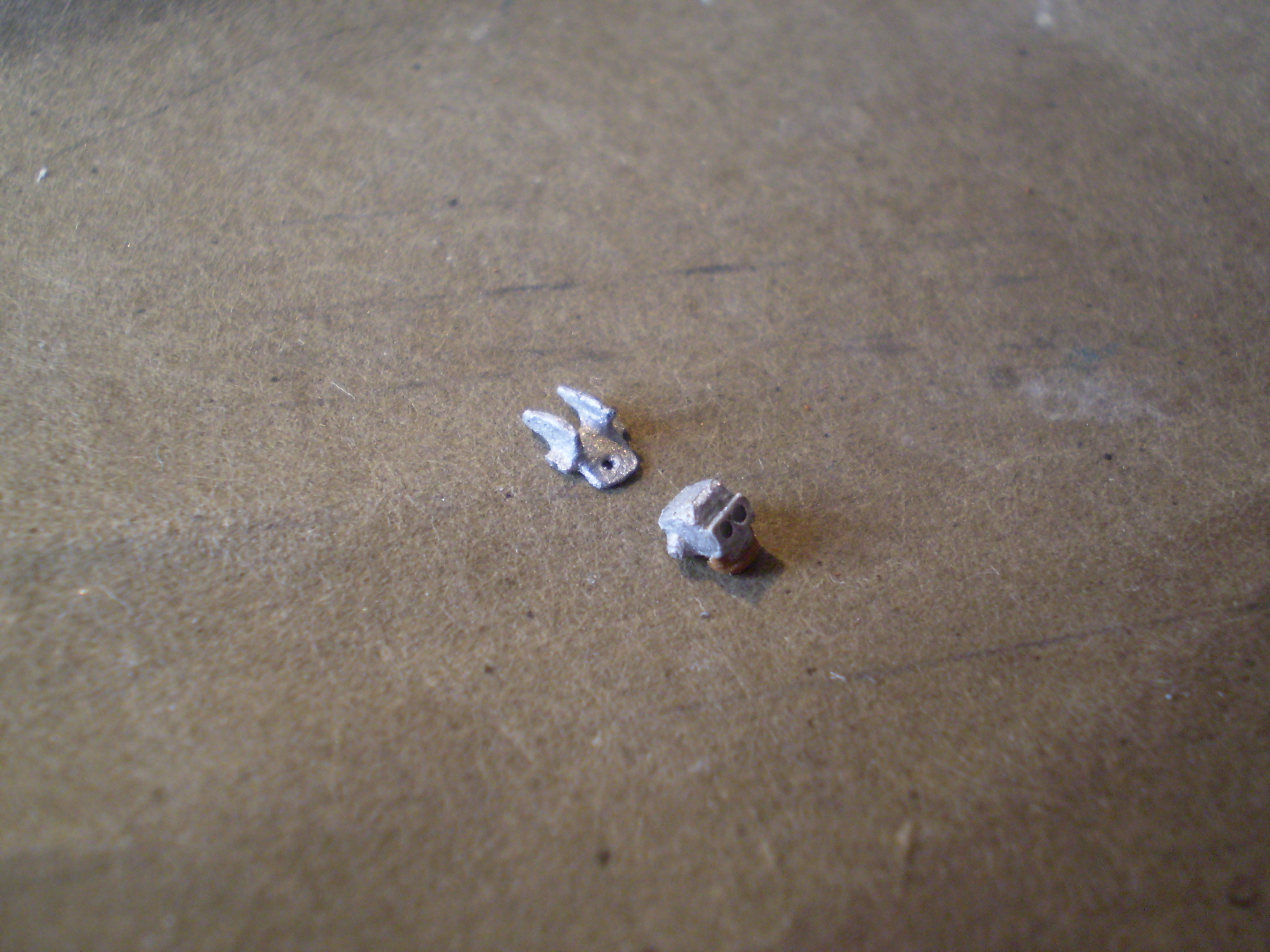

Allez, une sous-couche d'alu, et de cuir pour le coussin, et l'on s'aperçoit "qu'il y a comme un défaut, là" !

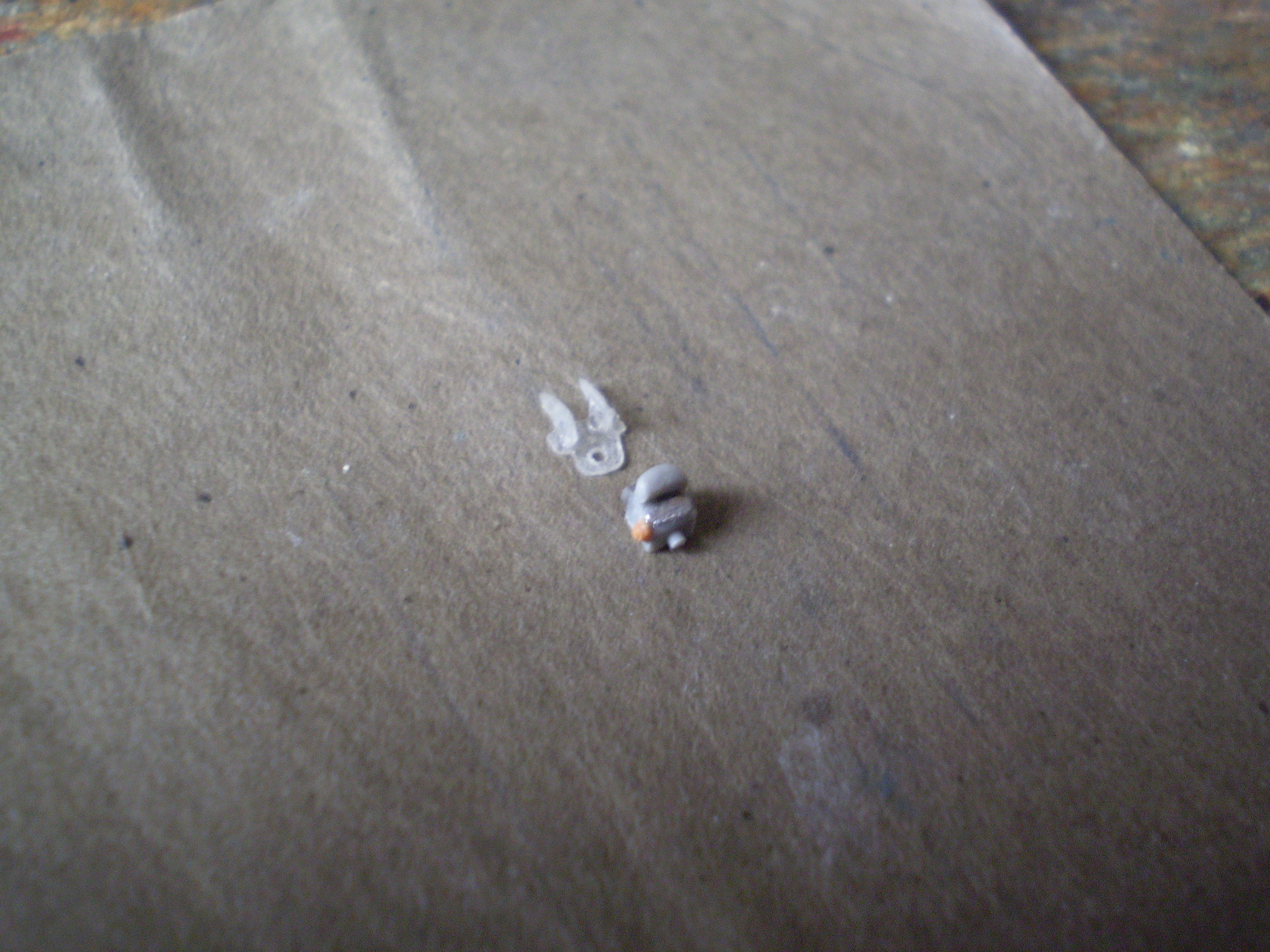

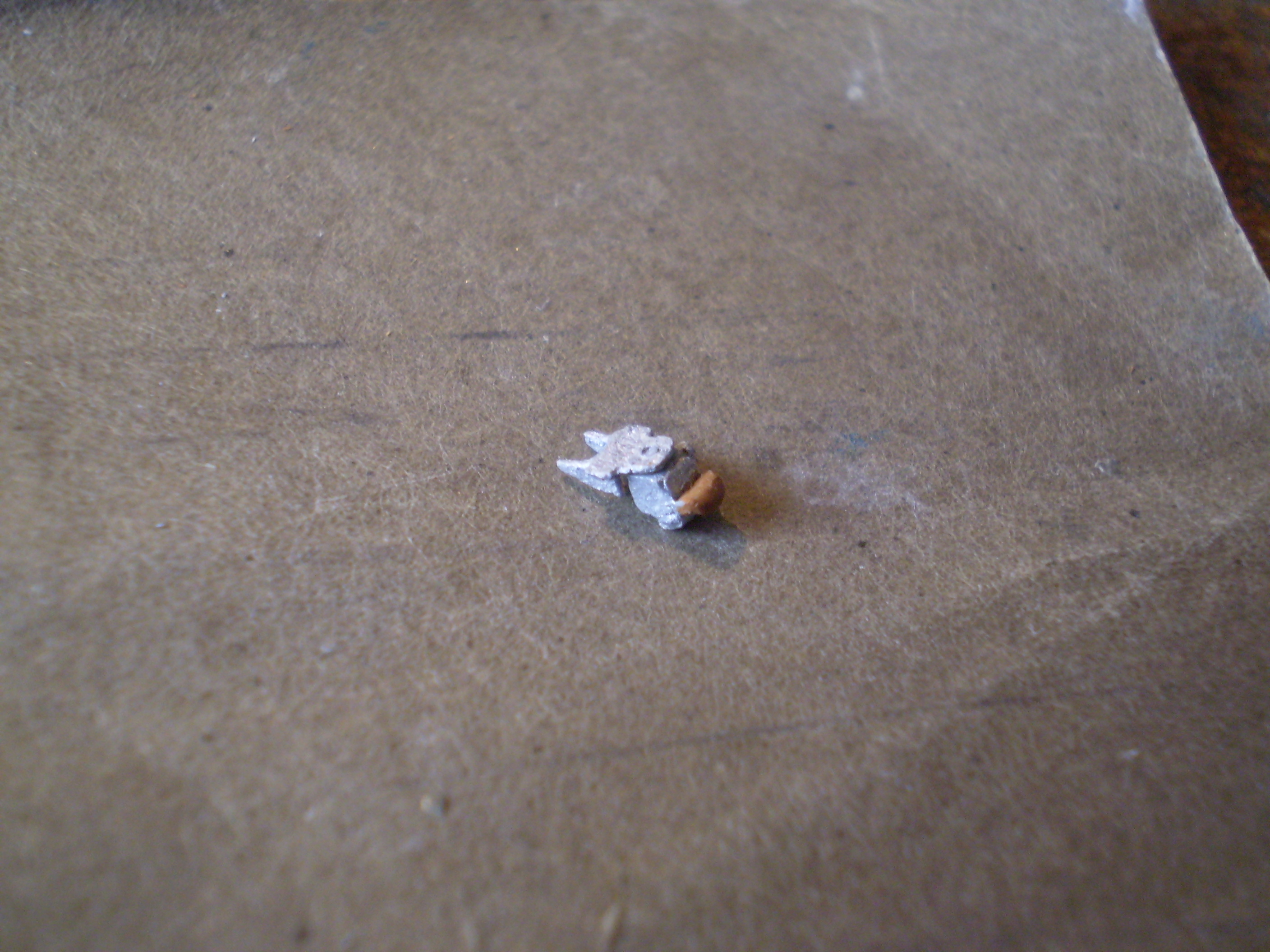

Donc, on de calme, avec les deux pièces juste assemblées, dessus,


et dessous.
Ca s'assemble correctement ; c'est quand même une consolation !


J'ai collé la petite vitre, et l'ensemble fait illusion (enfin, je crois).


Une dernière vue pour la route...

Comme Vincent m'a demandé si je comptais graver, les lignes, vu ma réponse, et comme il n'y a que les imbéciles qui ne changent pas d'avis, devinez la suite...

A bientôt,
Philippe

[hawkmoon]

bien jolis

[PEYO]

Salut Phil,

Mais comment on fait pour passer autant de temps sur un même montage sans se décourager et avoir envie de passer à autre chose ?



Franchement, personnellement, y’aurait longtemps que j’aurais zappé .

PeYo

[Blochmorane]

Salut Phil

Je vais répondre à ta place, si tu le veux bien : MPM (motivation, patience, méthode)

[PEYO]

Salut Phil

Je vais répondre à ta place, si tu le veux bien : MPM (motivation, patience, méthode)

CQFD .

PeYo

[Saiun]

Et sinon, le microscope va bien? Parce que là, moi, va me falloir de très grosses loupes pour continuer à suivre!!!!

[PHIL]

Salut, et merci à tous.
Pour la petite histoire, j'utilise une loupe-casque à lentilles interchangeables surtout parce que visuellement je ne peux pas travailler sans elle.
Pour ce qui est du microscope, je n'en suis pas encore là, mais j'en ai bien un et je peux le prouver !
Pour l'instant je grave, et le plastique Matchbox est un dur! Du coup, ça avance moins vite que si c'était du Heller ou du Airfix (expérience à l'appui).
J'ai déjà essayé de me disperser, mais les travaux avancent encore moins vite !
Patience, et à bientôt.
Philippe

[Griffin]

Dur le plastoque Martchbox, ah bon ?

Si c'est un vrai kit d'époque, il a certainement durci avec l'âge..... comme celui des anciens Monogram, qui devient en plus très cassant.

Mais à la limite qu'importe, comme tu refais tout en scratch...y'en a même plus besoin, du kit matchy.

[PHIL]

Salut,

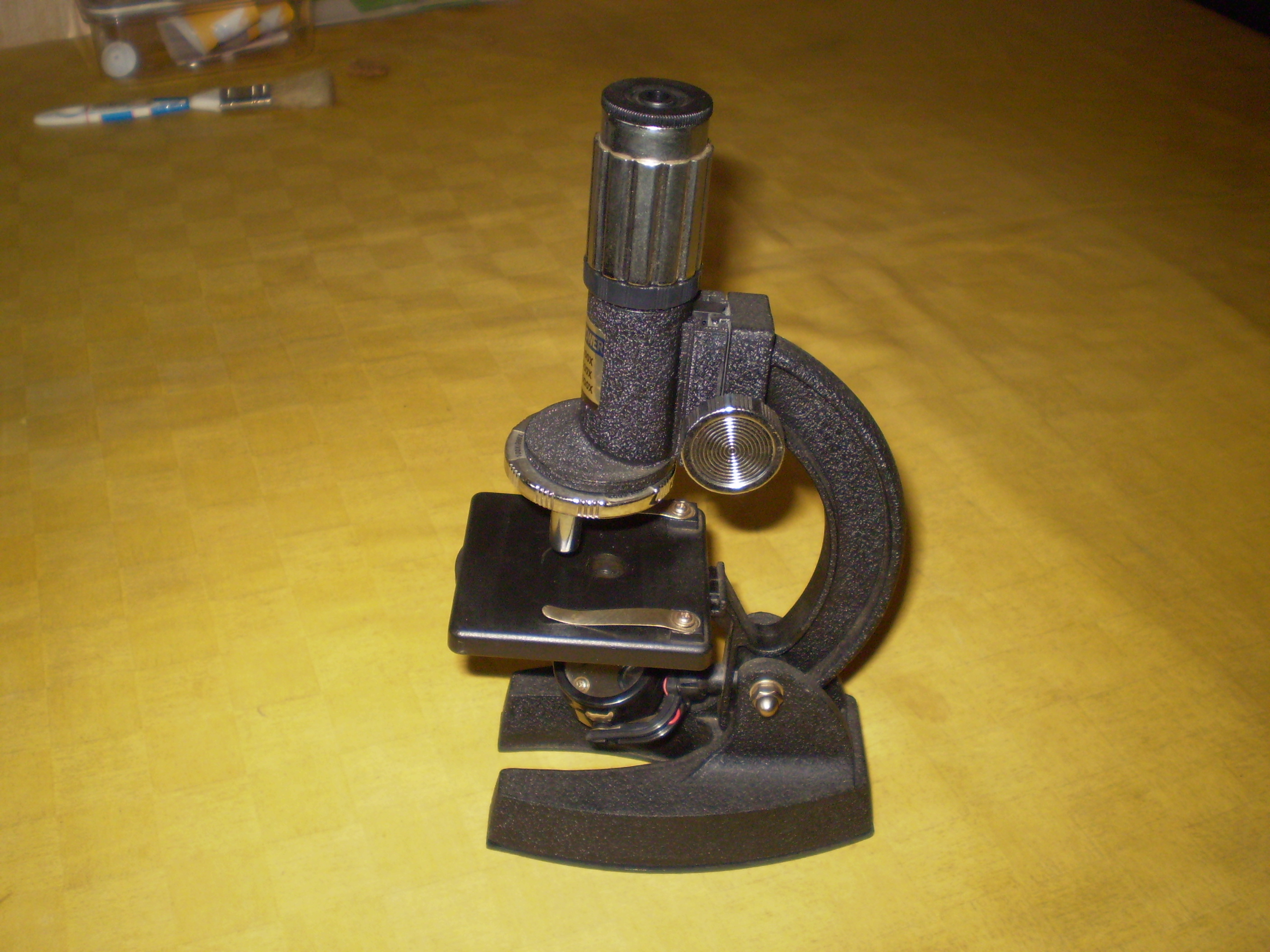

Et sinon, le microscope va bien?

Chose promise, chose due!
Il agrandit de 100 à 1000
Ceci dit, visuellement parlant, graver fatigue les yeux, alors au bout de quelques heures, je suis obligé de m'arrêter.

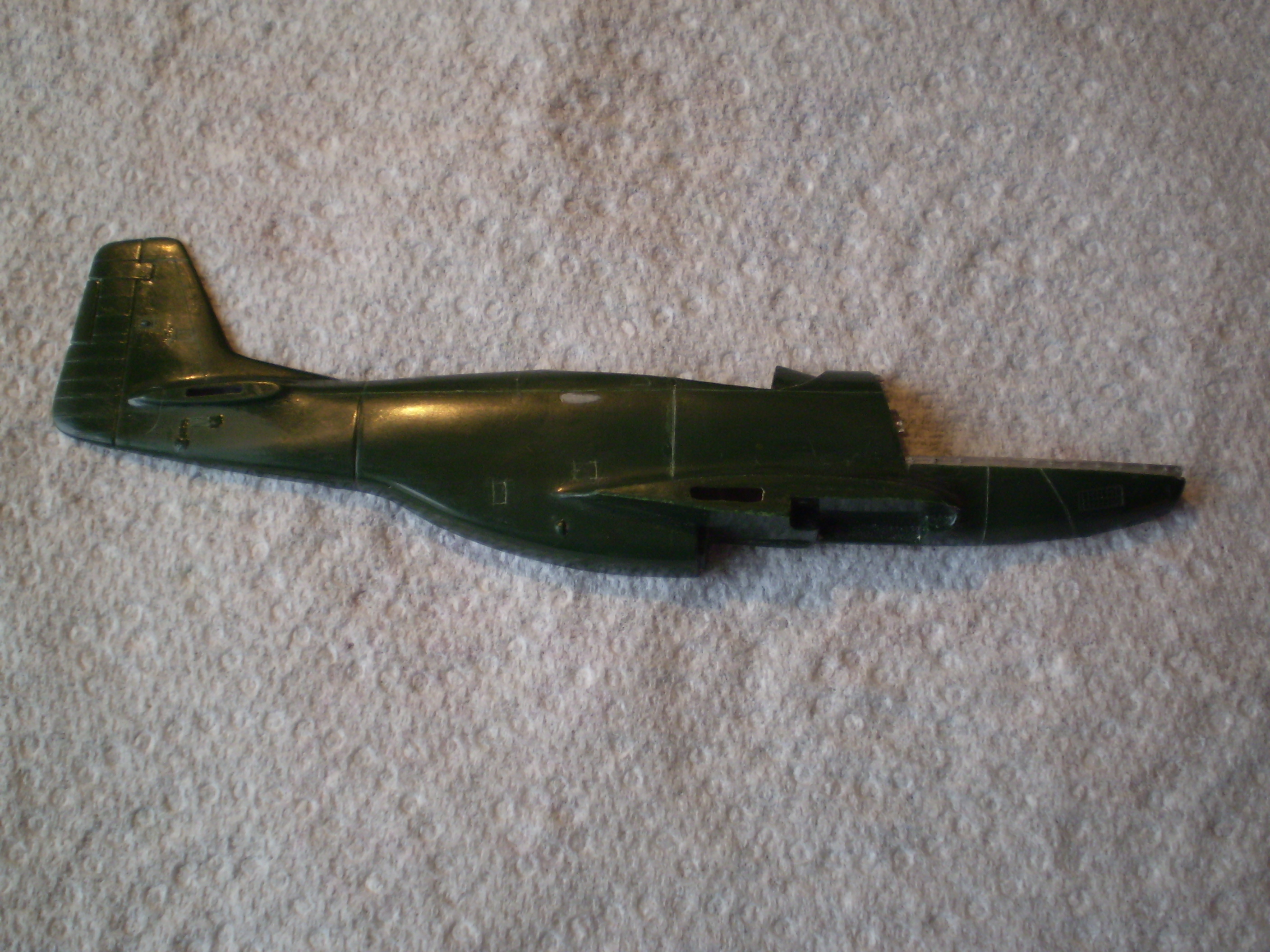

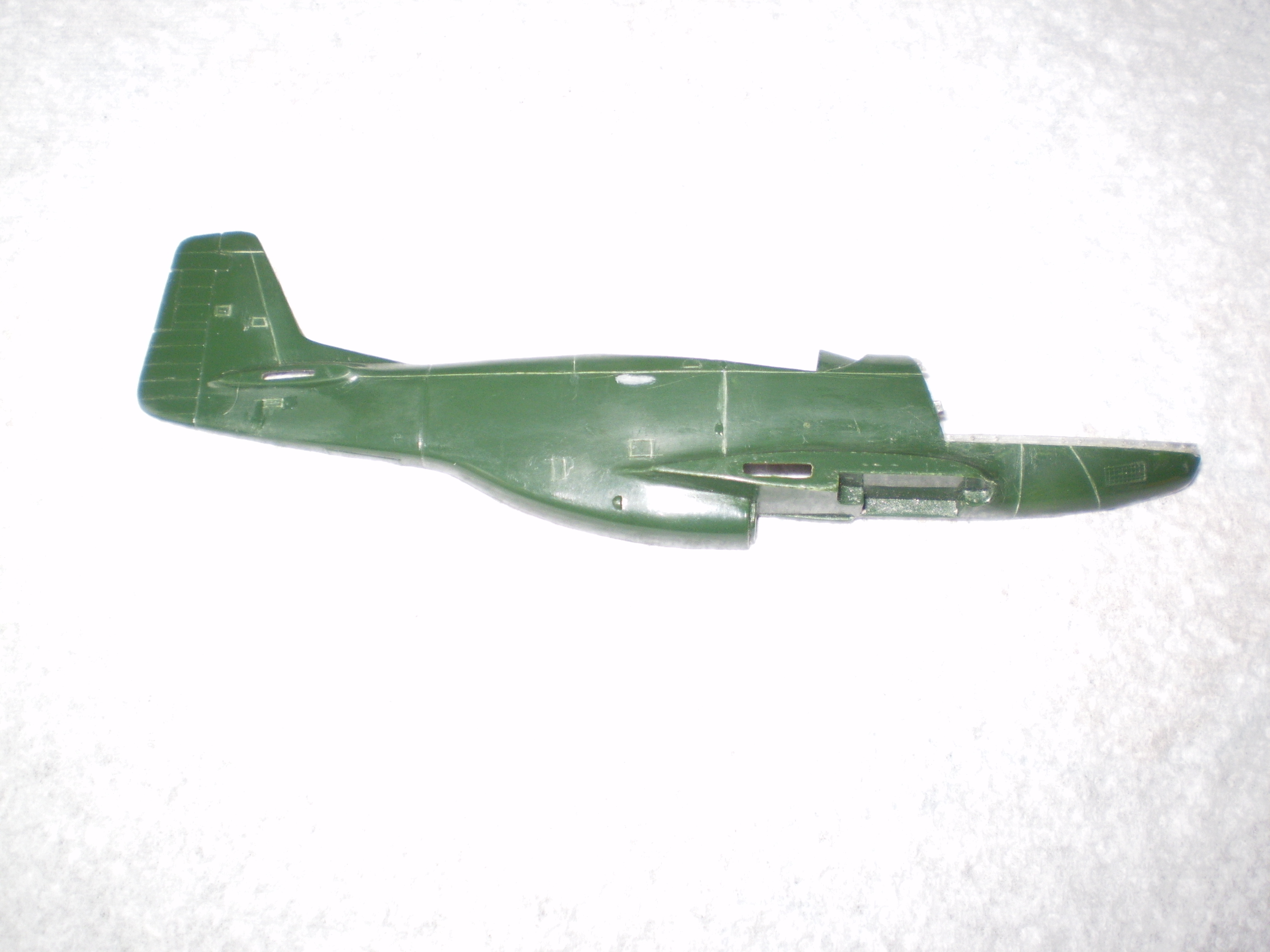

Voilà ce que ça donne :




Pas facile de se rendre compte sur les photos : Je vous laisse seuls juges.
Quand on grave trop profond ou qu'on ripe, hop, on bouche à la colle maquette!
Et pour les micro (et macro) rayures, une couche de vernis brillant avant de poncer et polir.

Dur le plastoque Martchbox, ah bon ?

Eh oui.
Pour exemple, à la fin des années '70 début '80, j'avais découpé à grand peine et au cutter les gouvernes du Mirage IIIC Matchbox, et j'ai senti la différence avec le même travail sur le Messerchmitt 109G Heller.
Donc l'age n'a rien à avoir là dedans.

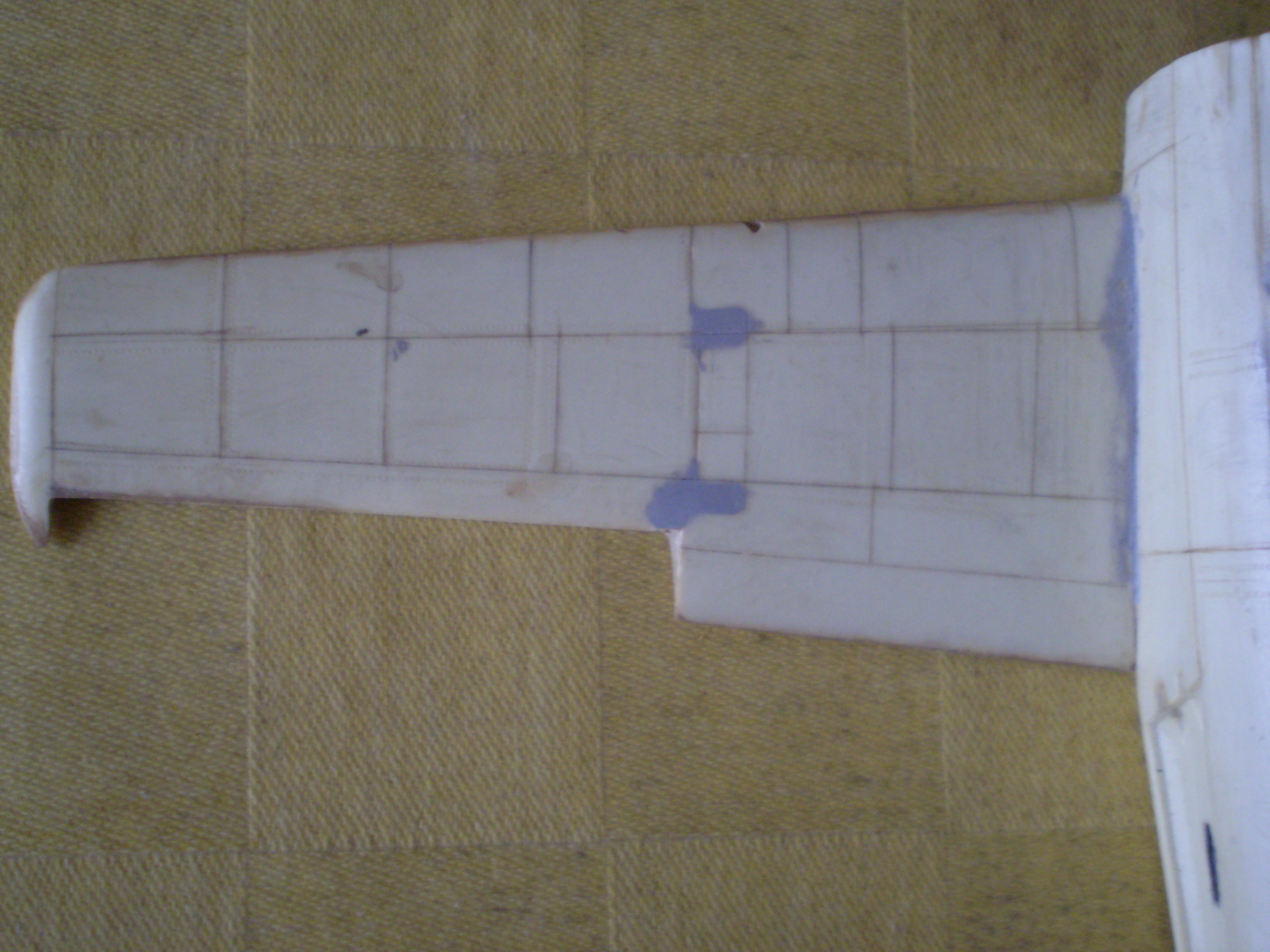

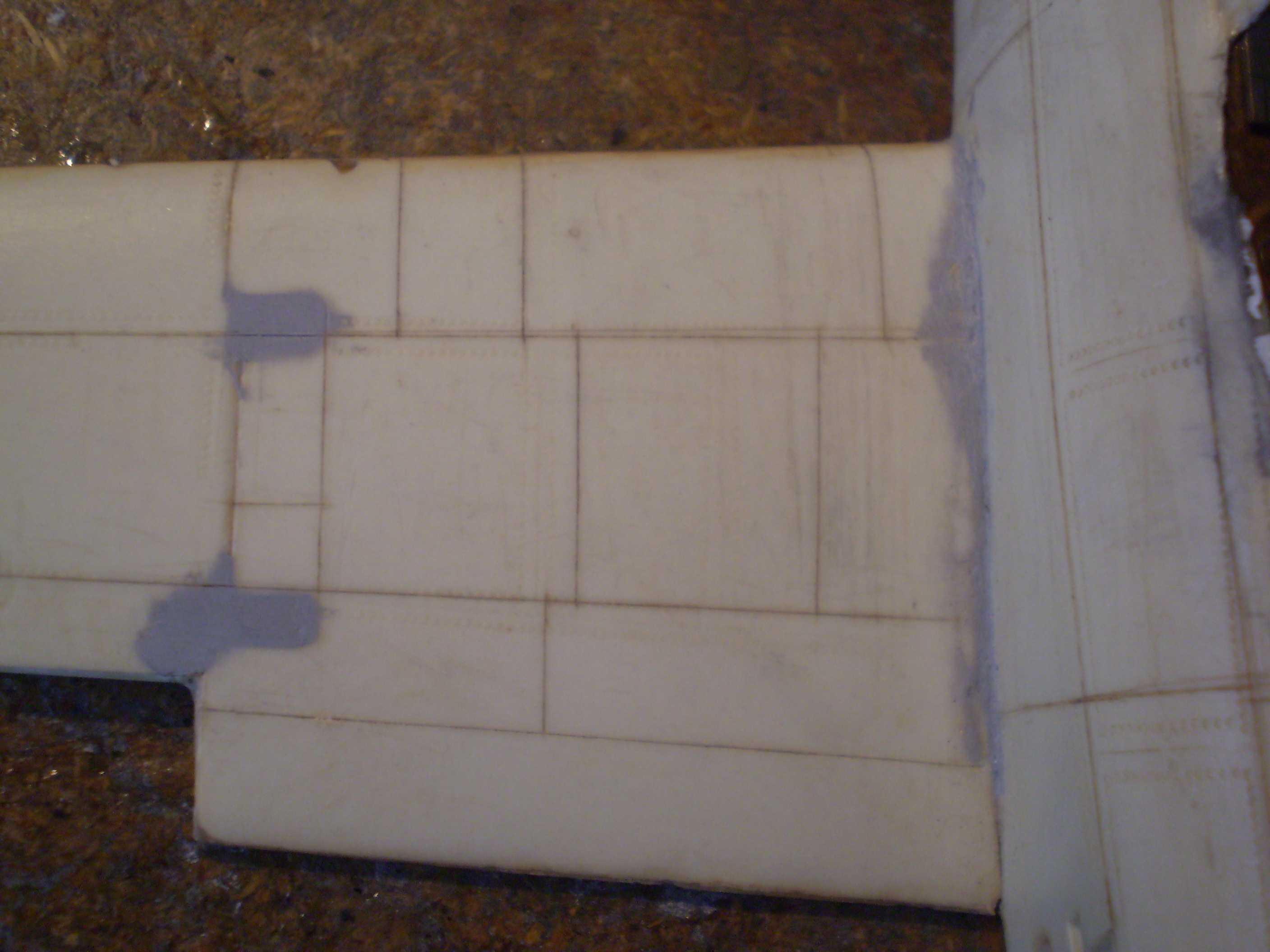

Exemple de gravage sur du Airfix :

Reprise des lignes de structure sur le Skyraider.


En gros plan, j'espère que c'est plus visible.

Voilà, à bientôt,
Philippe

[PHIL]

Salut à tous,
Voilà, j'ai aménagé le plancher, enfin!
Donc les opérations étapes par étapes :

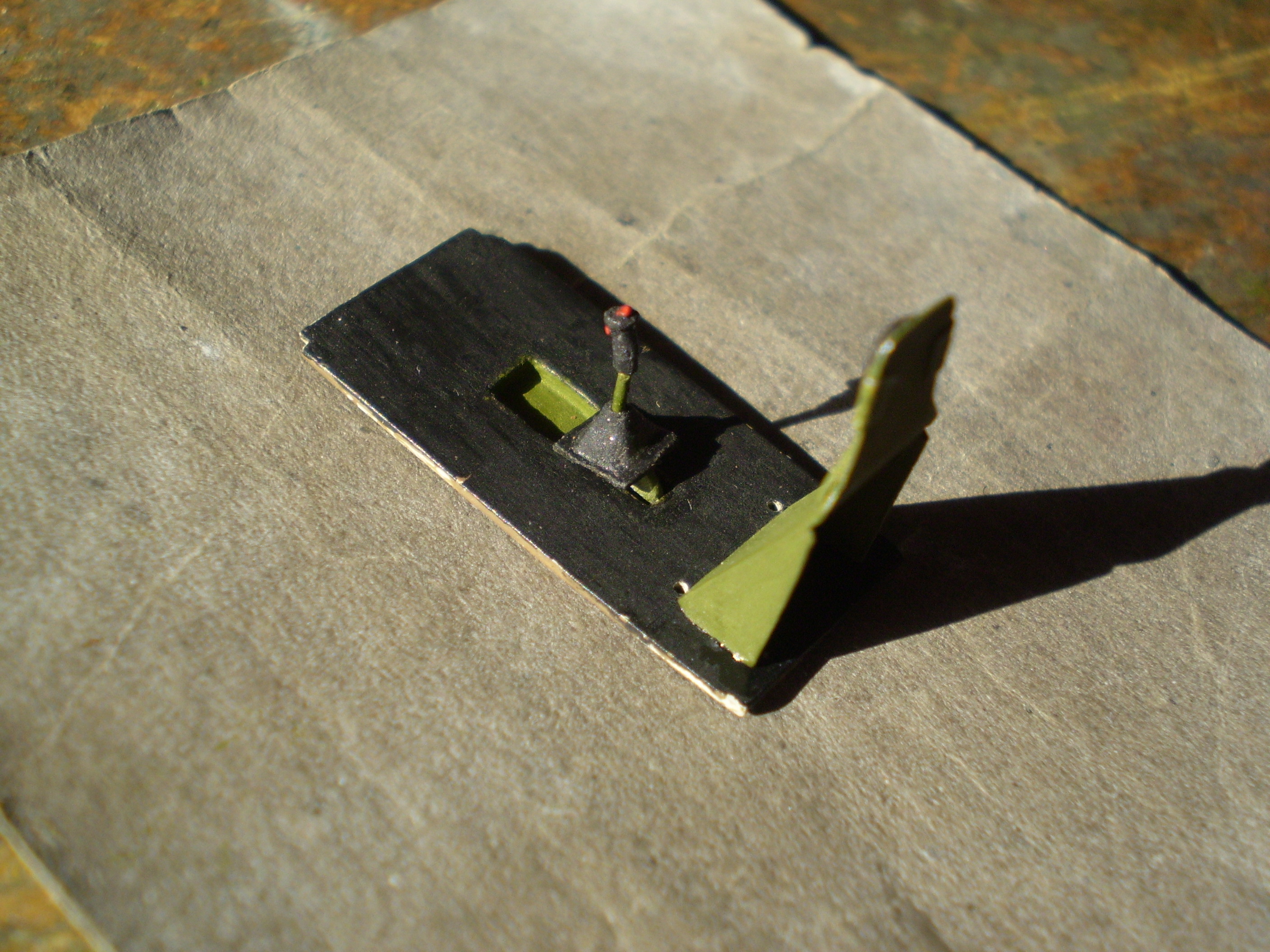

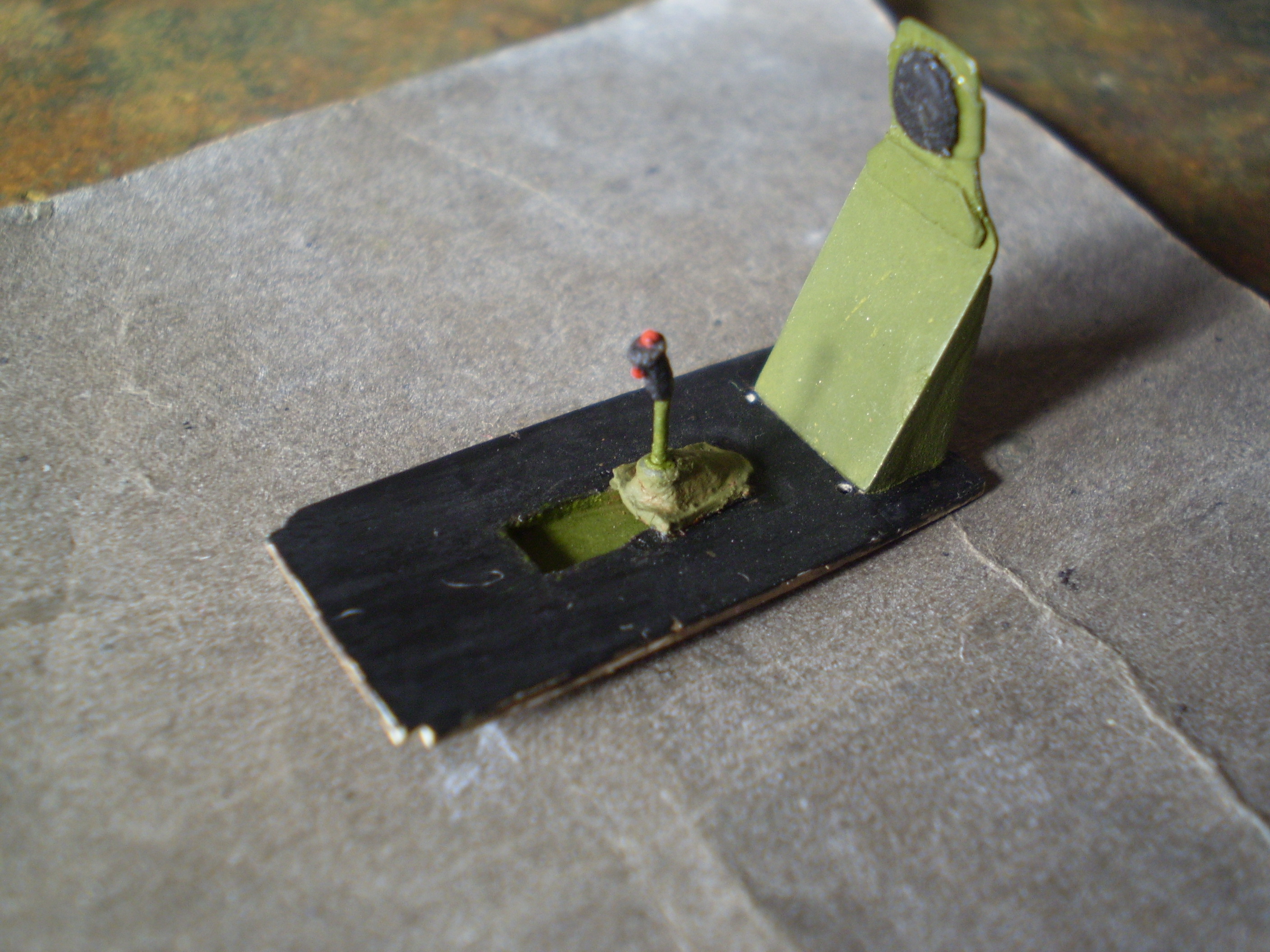

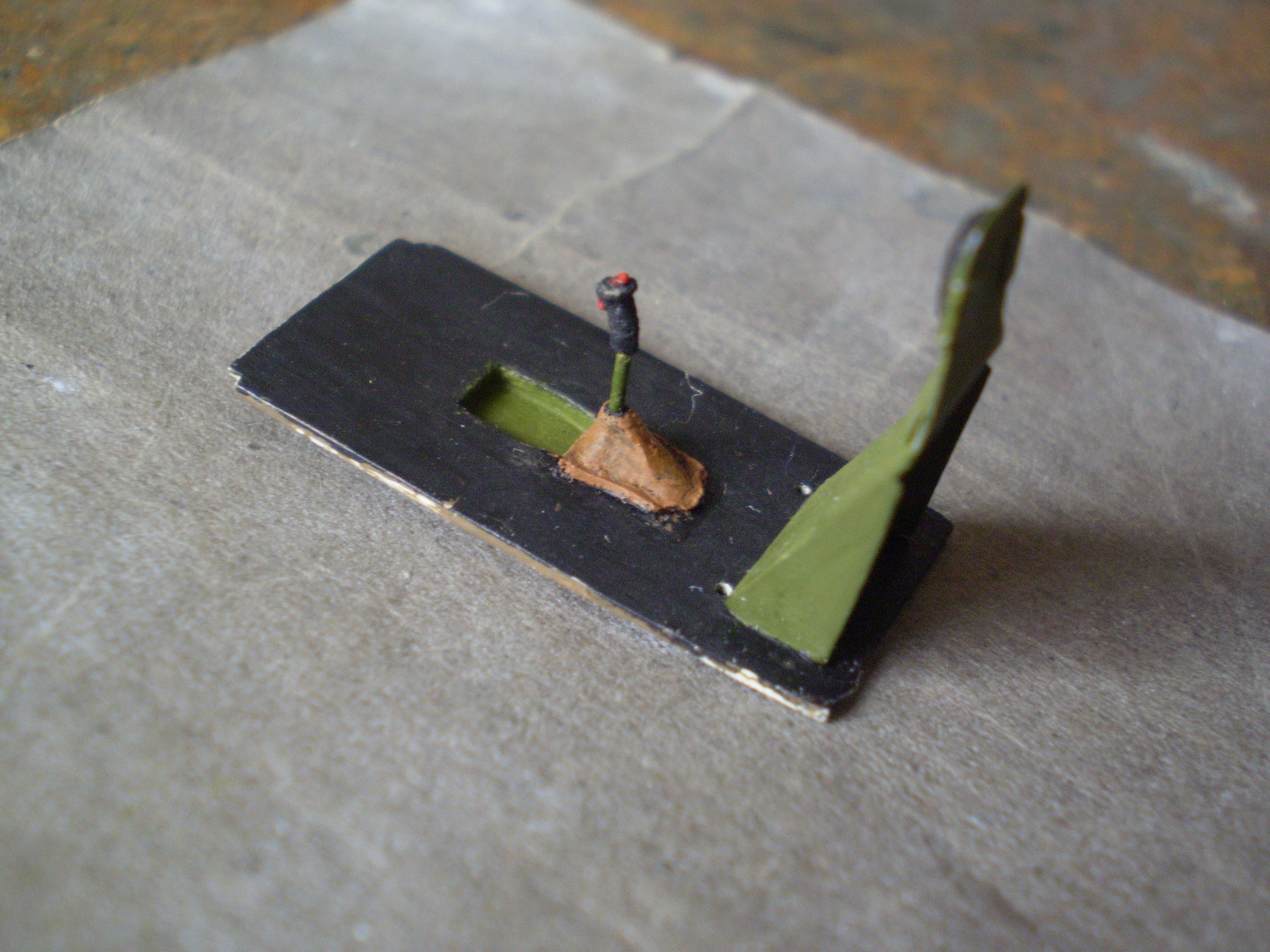

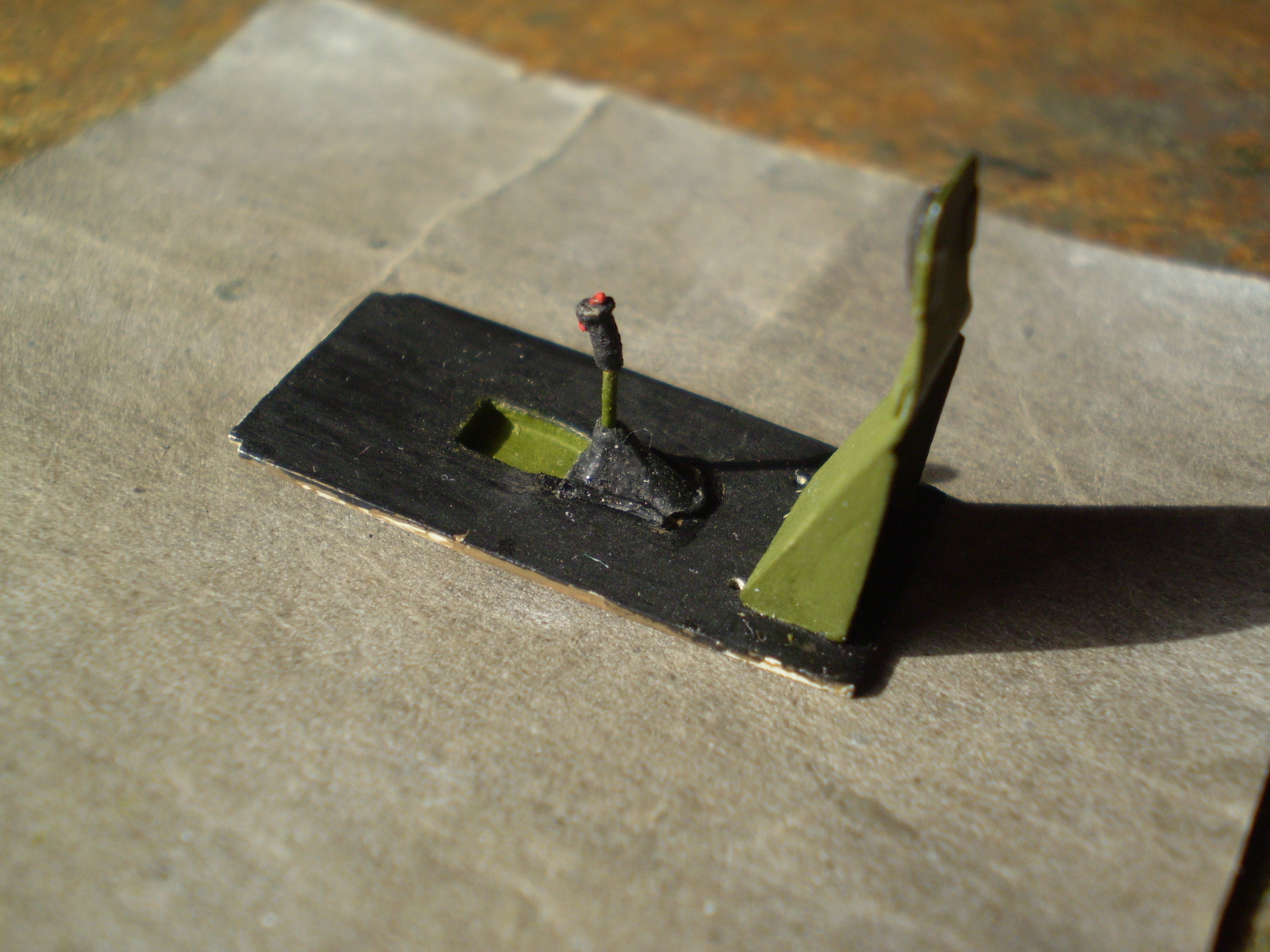

Collage de la plaque de blindage, puis pose du manche.
Pour plus de solidité, j'ai triché en perçant le plancher, afin que le manche tienne bien.
J'y ais fait enfiler le soufflet avant (ici en position "retroussé").
De l'articulation que vous avez vus sur les photos précédentes, il ne reste que la partie avant qui tient dans la "fosse" .

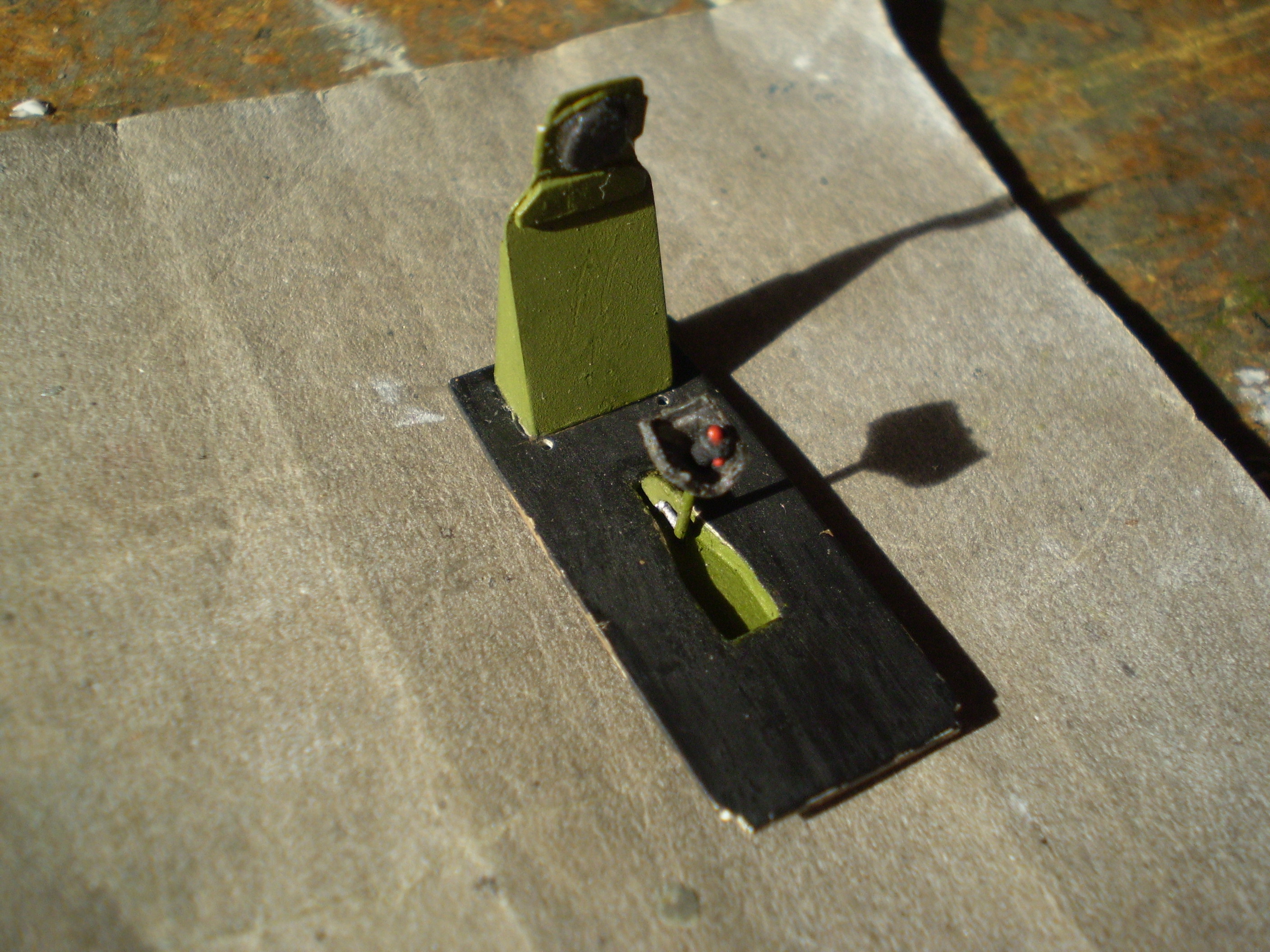

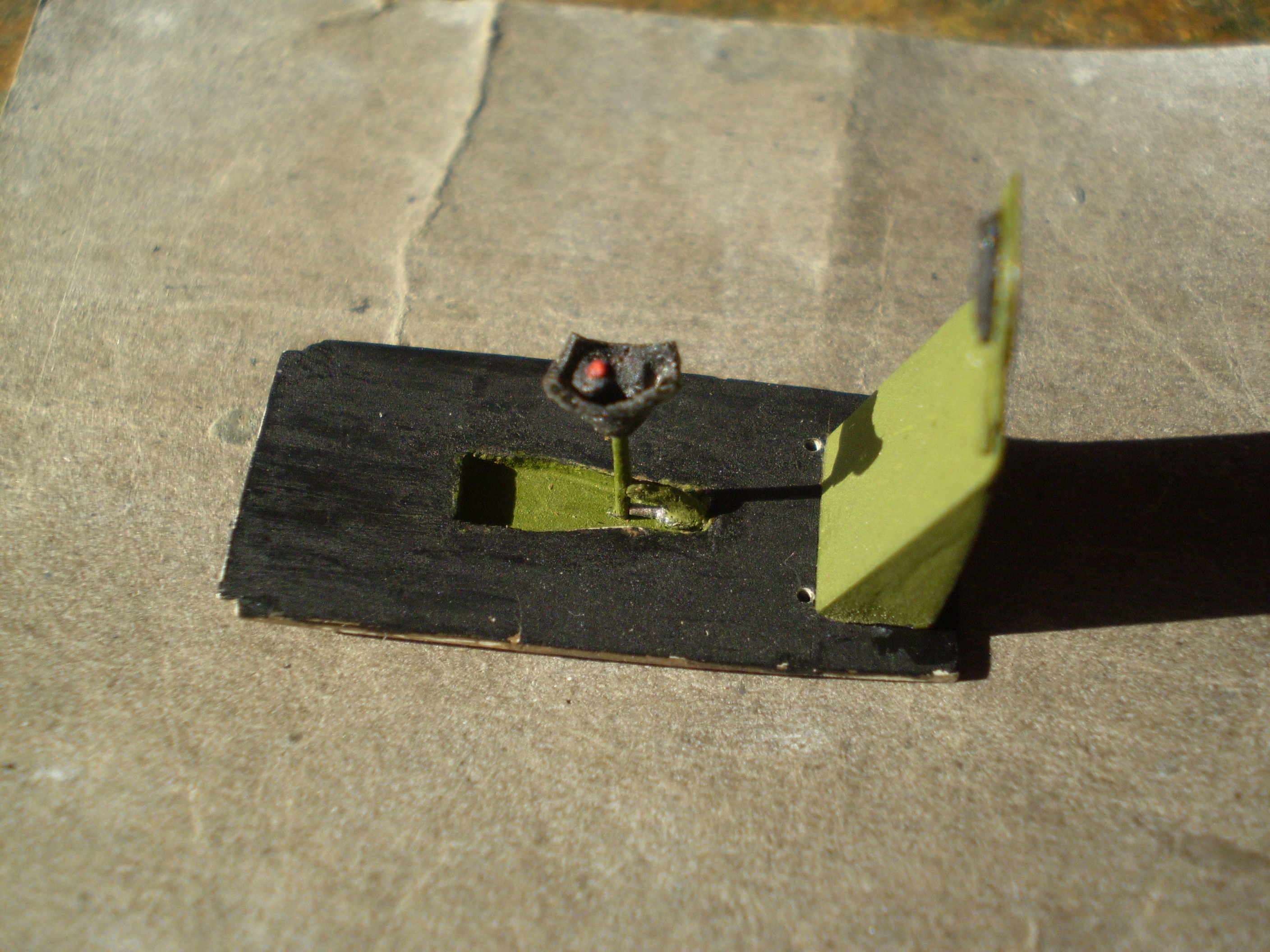

Comme on peut le constater, le, soufflet est trop court vers l'arrière.
Là, j'ai mal calculé mon coup !
Que faire ?

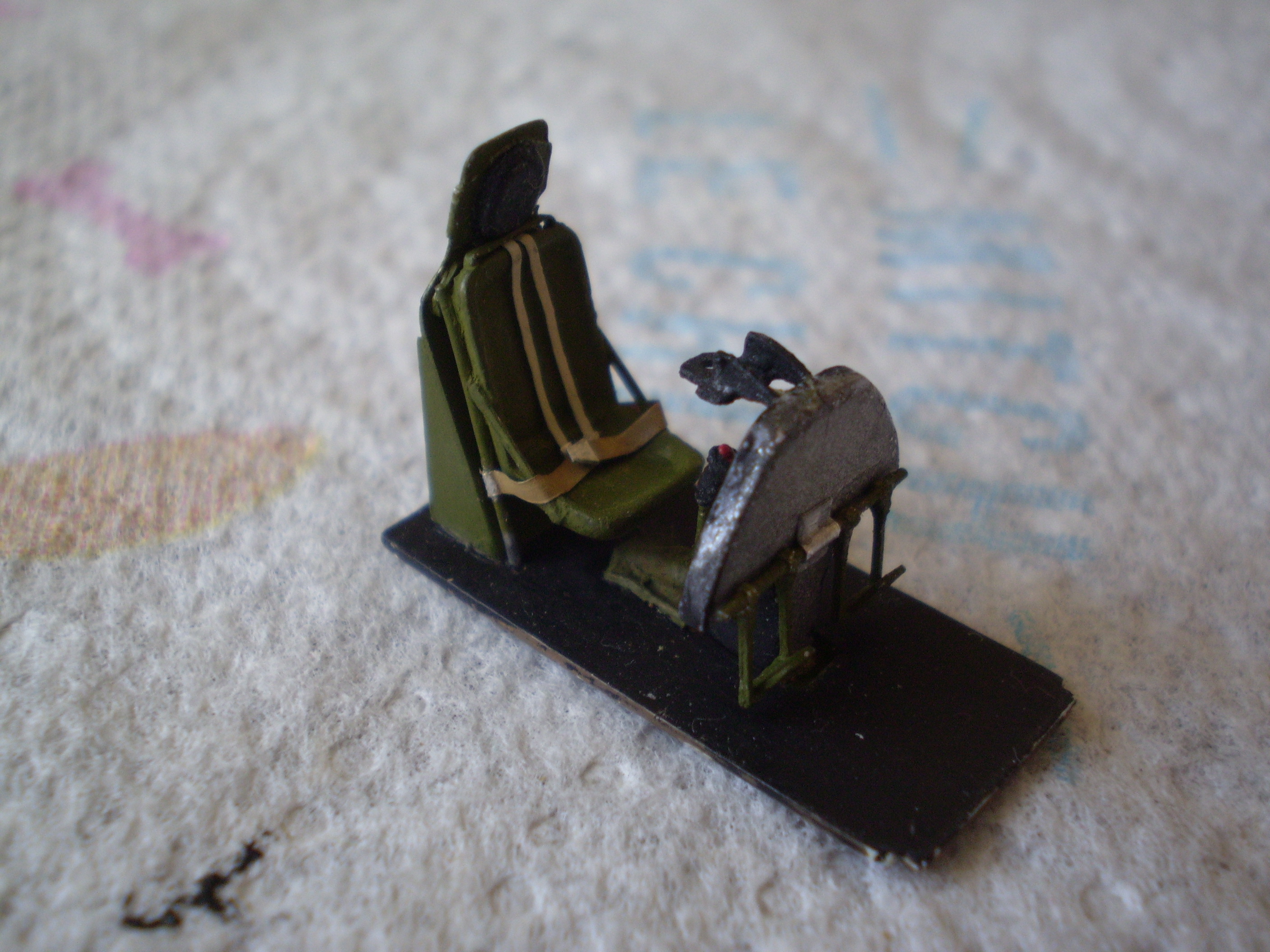

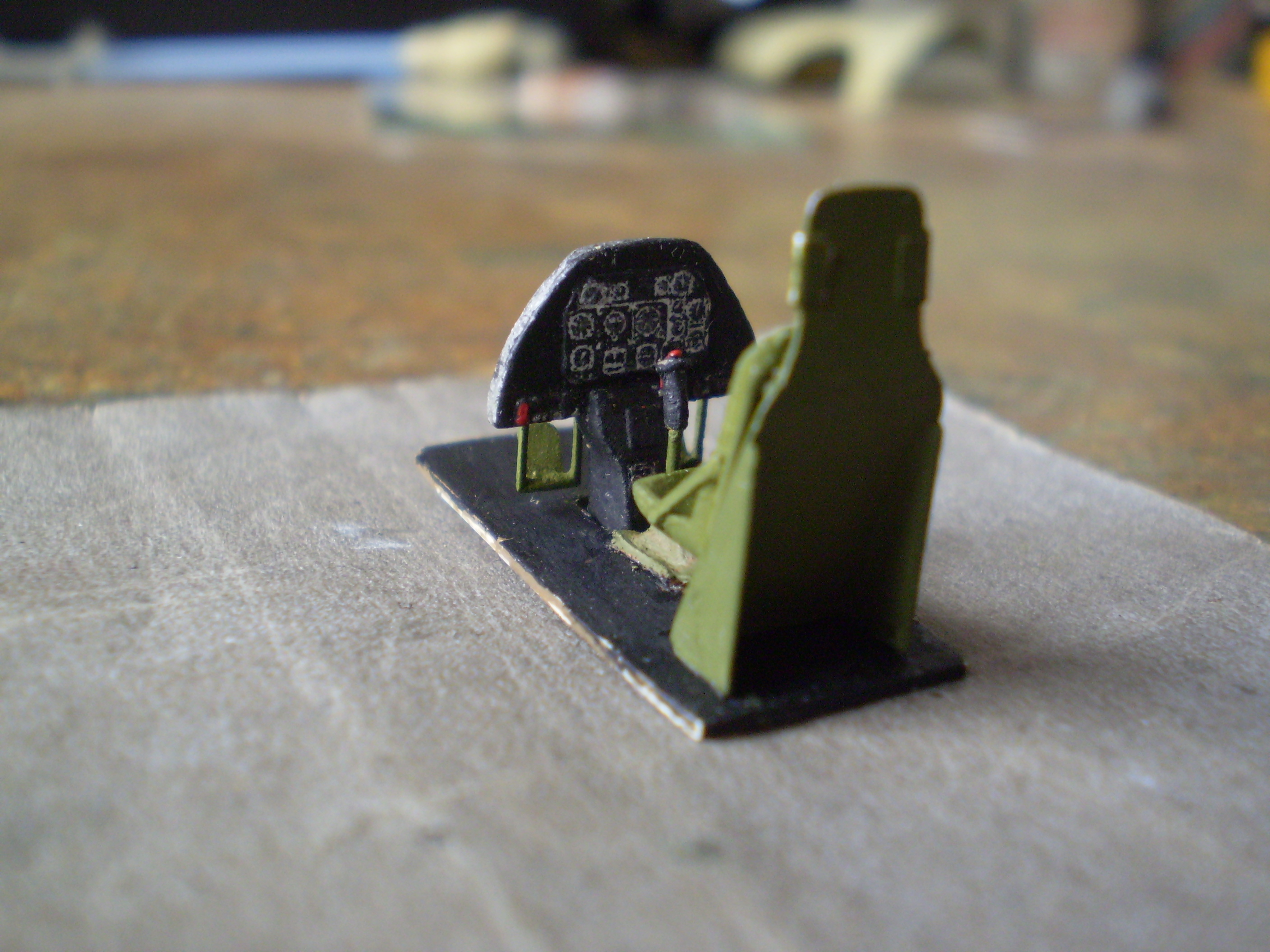

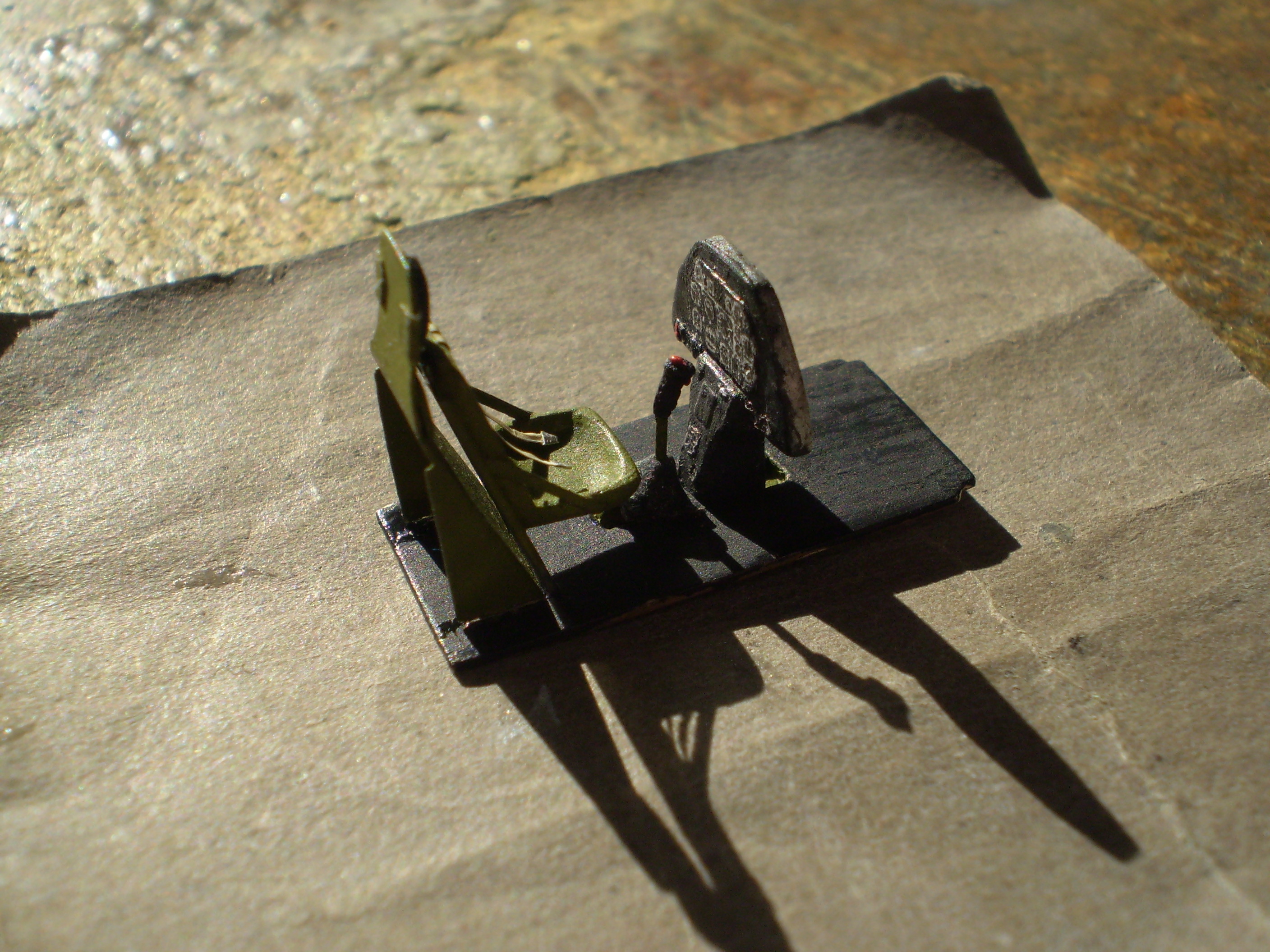

En atendant, Une photo avec le siège et le tableau de bord posés provisoirement.
Le brêlage du siège est en feuille fine d'alu de plat au four.


La solution est là : je commence par coller en deux points de cyano l'avant du soufflet, puis je l'étire comme de la baudruche (c'est du silicone), et je colle .
Ca tiens, ouf!
A noter, sur le manche, le soufflet est toujours tendu vers le haut.

La suite, bientôt.
A plus
Philippe

[yvan le fou]

Ouah...

Benoit

[Blochmorane]

Salut Phil

Le fruit de ton travail de longue haleine commence à se concrétiser.

[PHIL]

Re-bonjour tout le monde,
Voilà la suite de l'histoire...

Maintenant que le soufflet est installé, il faut le peindre :eh oui!
Mais ne sachant trop si l'original était en toile cirée ou en cuir, j'ai décidé de façon arbitraire que ce serait en cuir.


J'ai donc passé le cuir Humbrol dilué pour éviter la casse de la peinture, car quand ça sèche, ça durci CQFD, et sur une surface souple comme le silicone, ça fendille.


Sur le "cuir", j'ai passé une couche de vert olive dilué aussi, ce qui donne en plus un aspect de teinte usagée.

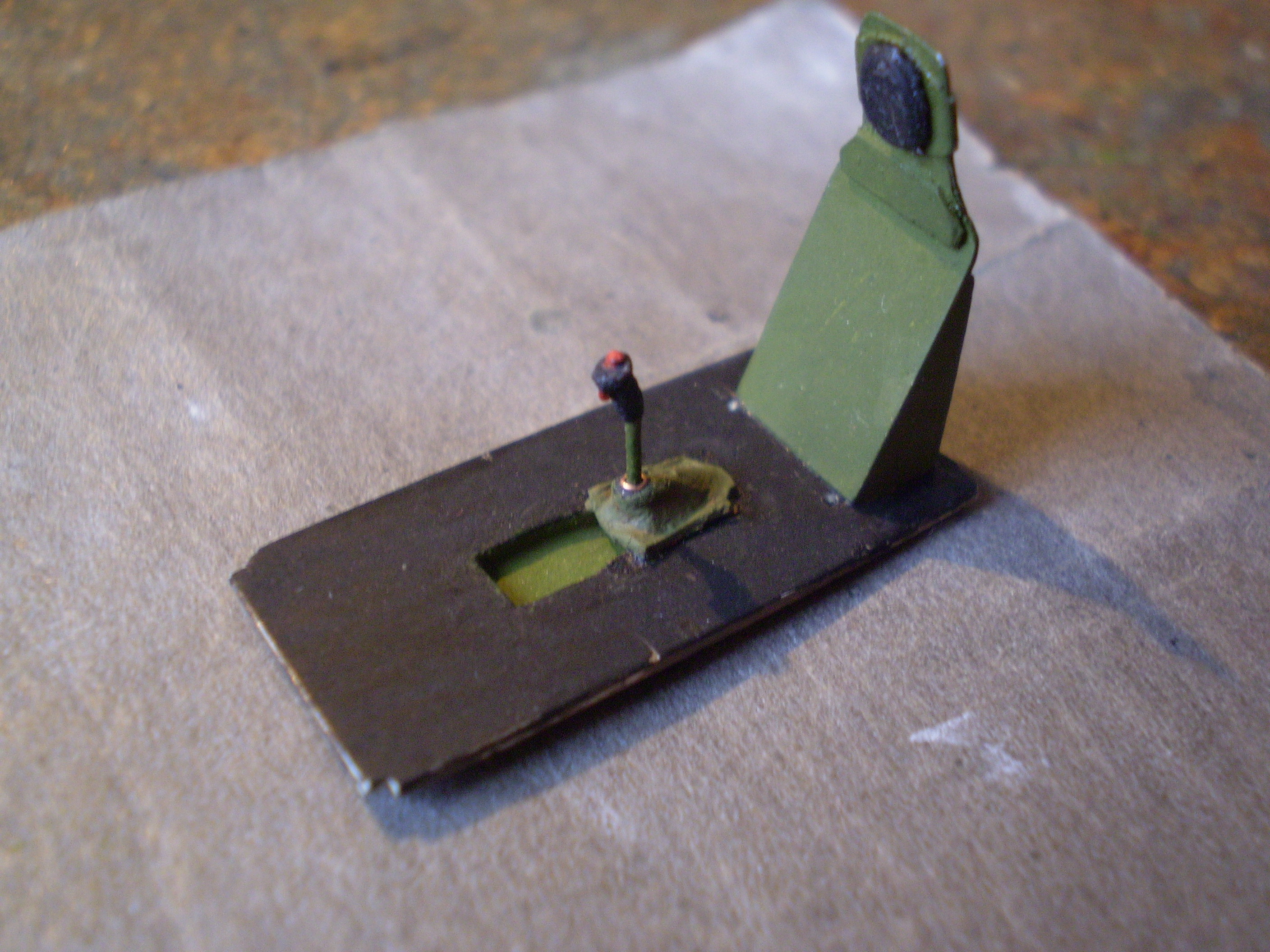

D'après ma doc, j'ai remarqué un anneau sur le manche au dessus du soufflet.
J'en ai donc rajouté un en fil de cuivre, ainsi j'ai légèrement descendu le soufflet.


Un coup de peinture vert intérieur, et voilà.


Ca y est, le siège et le tableau de bord sont (enfin) collés!


Bien sûr, j'ai fixé le palonnier juste avant, avec un "oméga" maison en alu épais.


Allez, encore une photo avec un éclairage solaire !

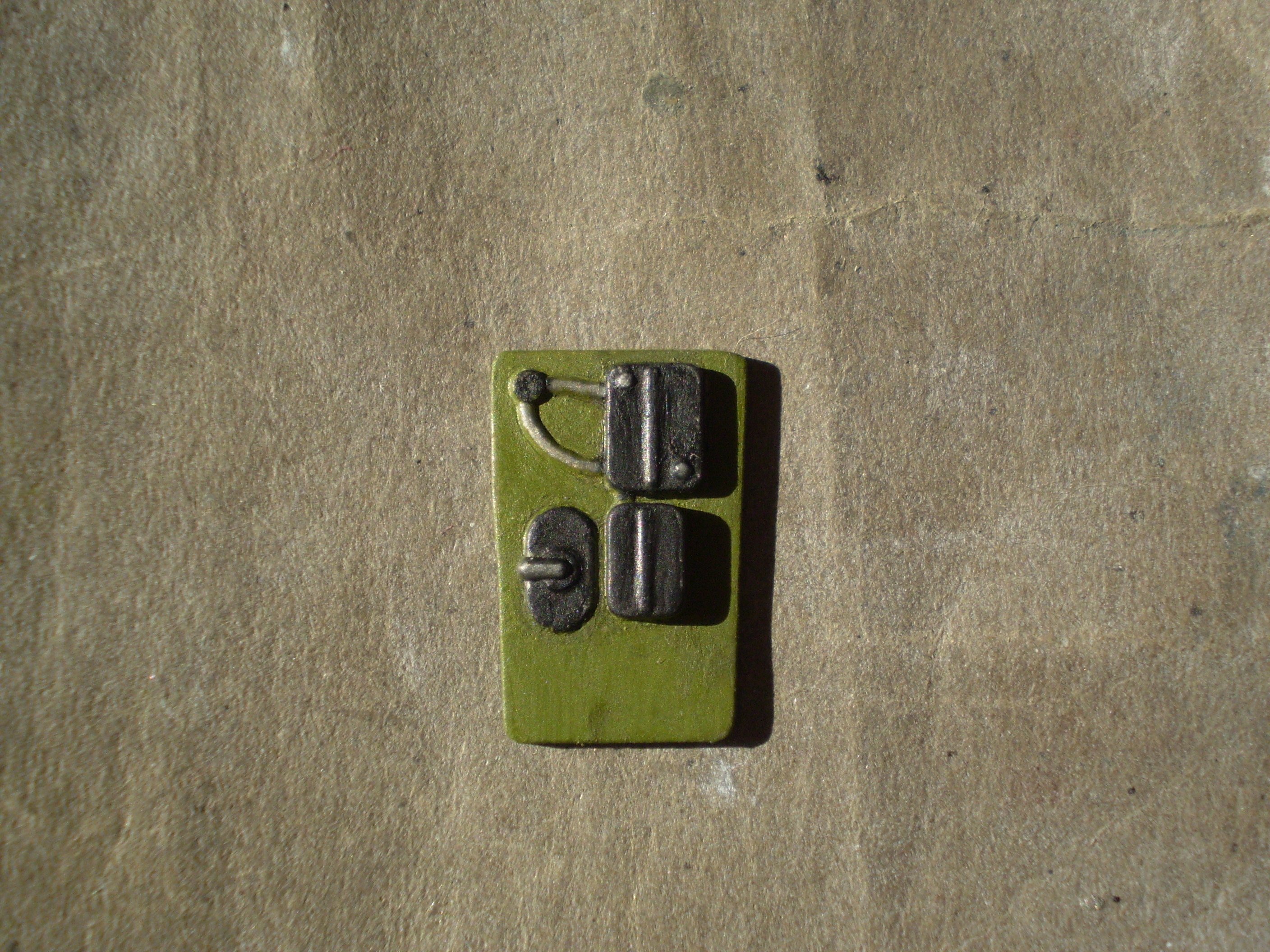

Pour me "détendre" j'ai peins la radio et son support 100% Matchbox.

C'est tout pour l'instant, mais je continue sur mon élan...

A bientôt,
Philippe

[Saiun]

[yvan le fou]

Super

[PHIL]

Merci !
A bientôt,
Philippe

[PHIL]

Salut à tous,
On continue dans l'installation de "micro-pièces" dans le fuselage avant fermeture de celui-ci.

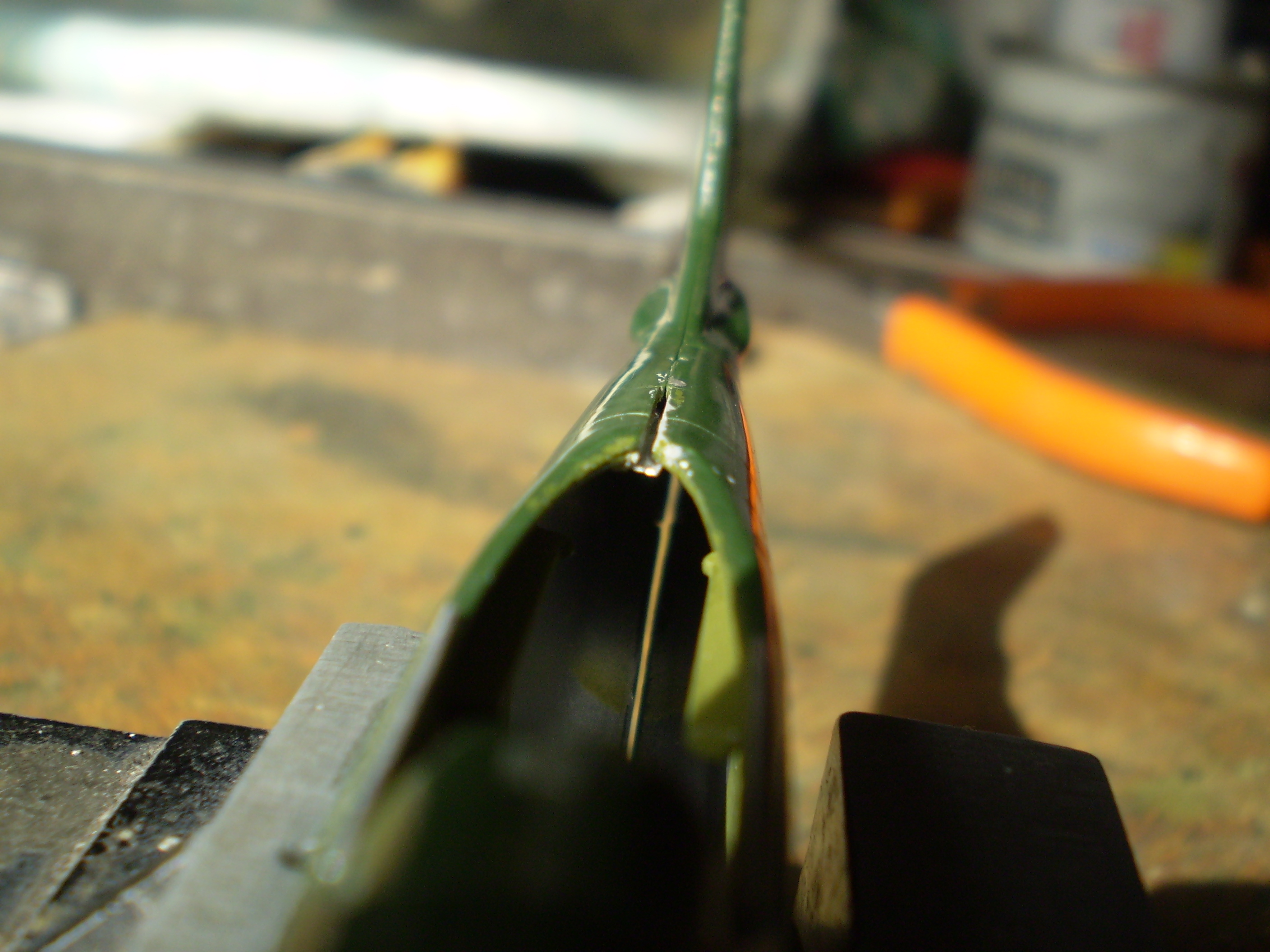

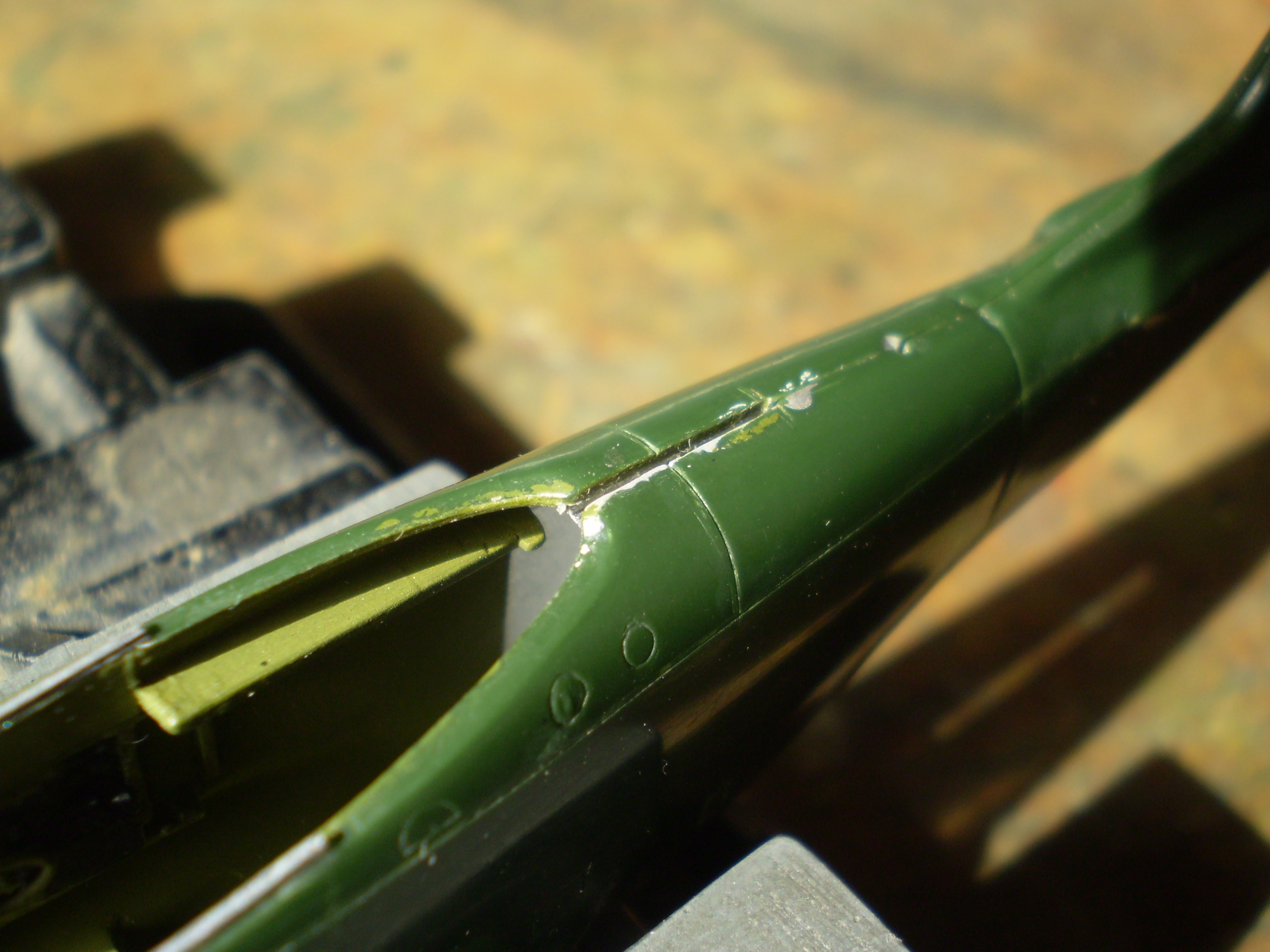

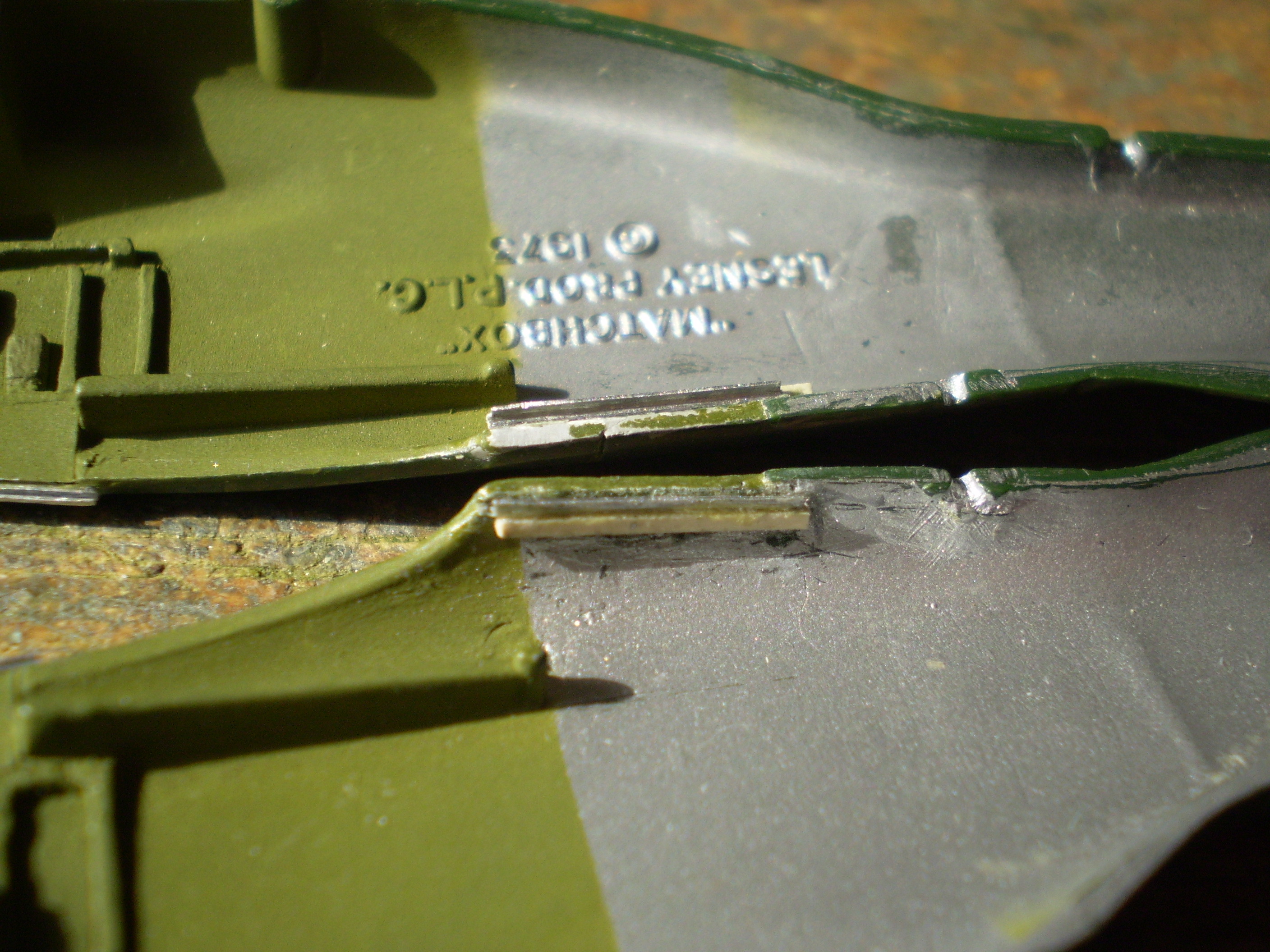

Aujourd'hui, le support du support du guide arrière de la verrière.


Encore de l'alu plié en L, avec chaque morceau collé sur son ...support en baguette rectangulaire en carte plastique.




Essai à blanc pour voir, et bien la languette glisse toute seule comme une lettre à la poste !
Du coup, je peux attendre un peu avant de l'insérer et la coller.

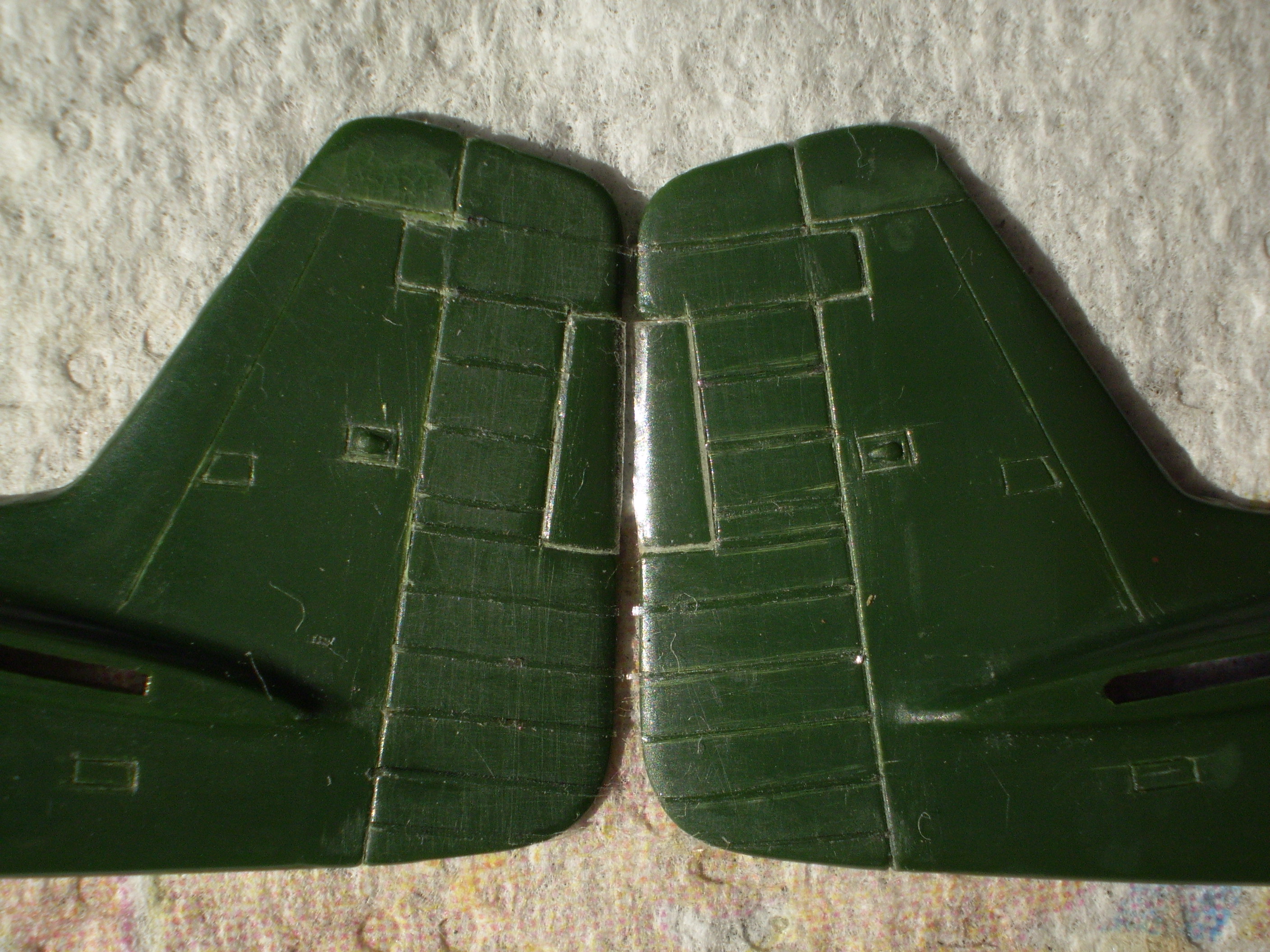

J'ai profité que les demi-fuselages ne soient pas collés, pour poncer les nervures du volet de direction.


J'ai collé provisoirement des bandelettes de scotch pour voir l'effet produit : Intéressant et plus réaliste

Au tour du support (eh oui!) du collimateur


Collé avec deux gouttes de colle Contact, l'ensemble est flexible, et me permettra de le positionner de façon définitive sous la visière du tableau de bord

Ca y est, le sup... la radio est collée côté gauche

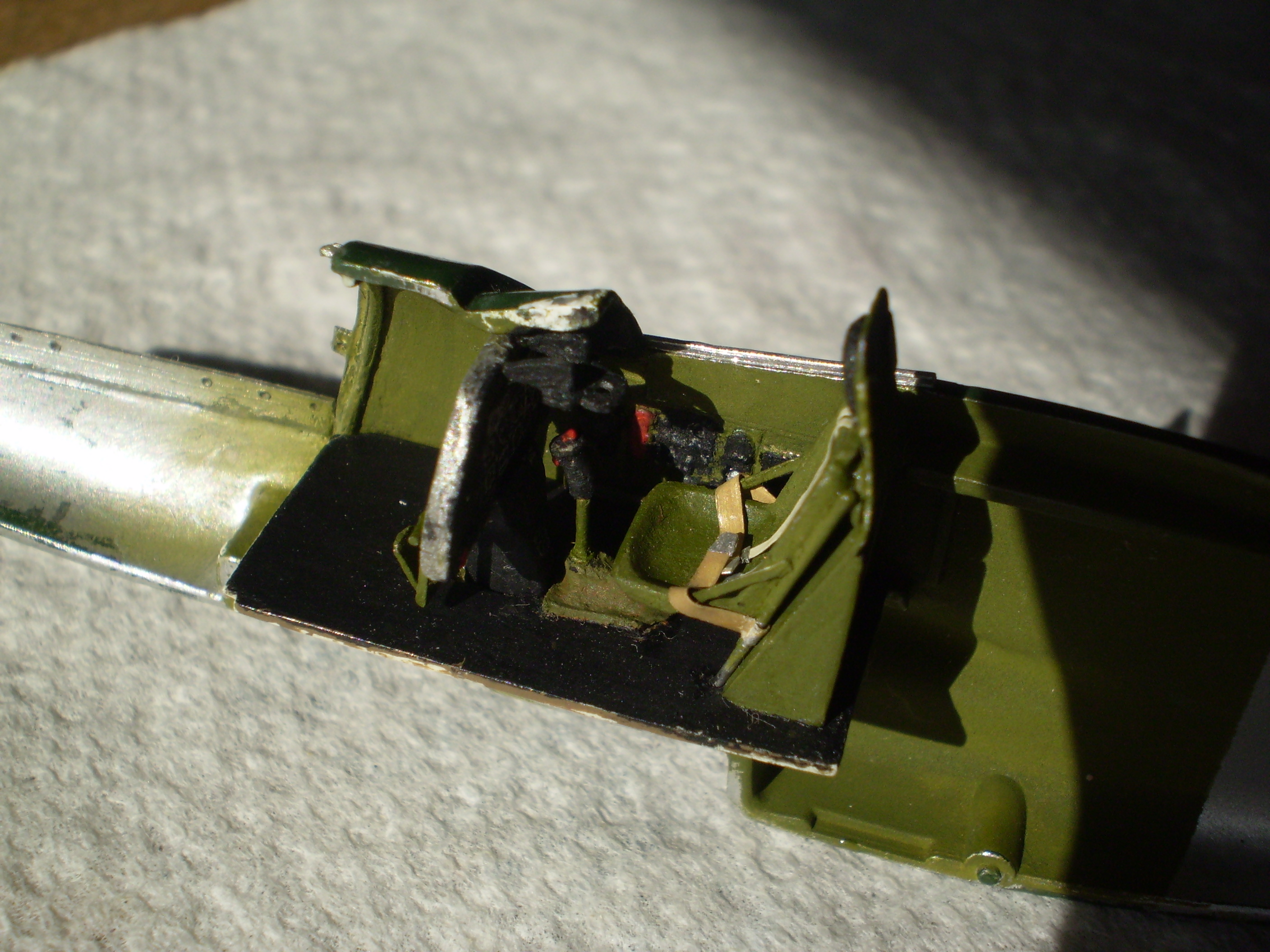

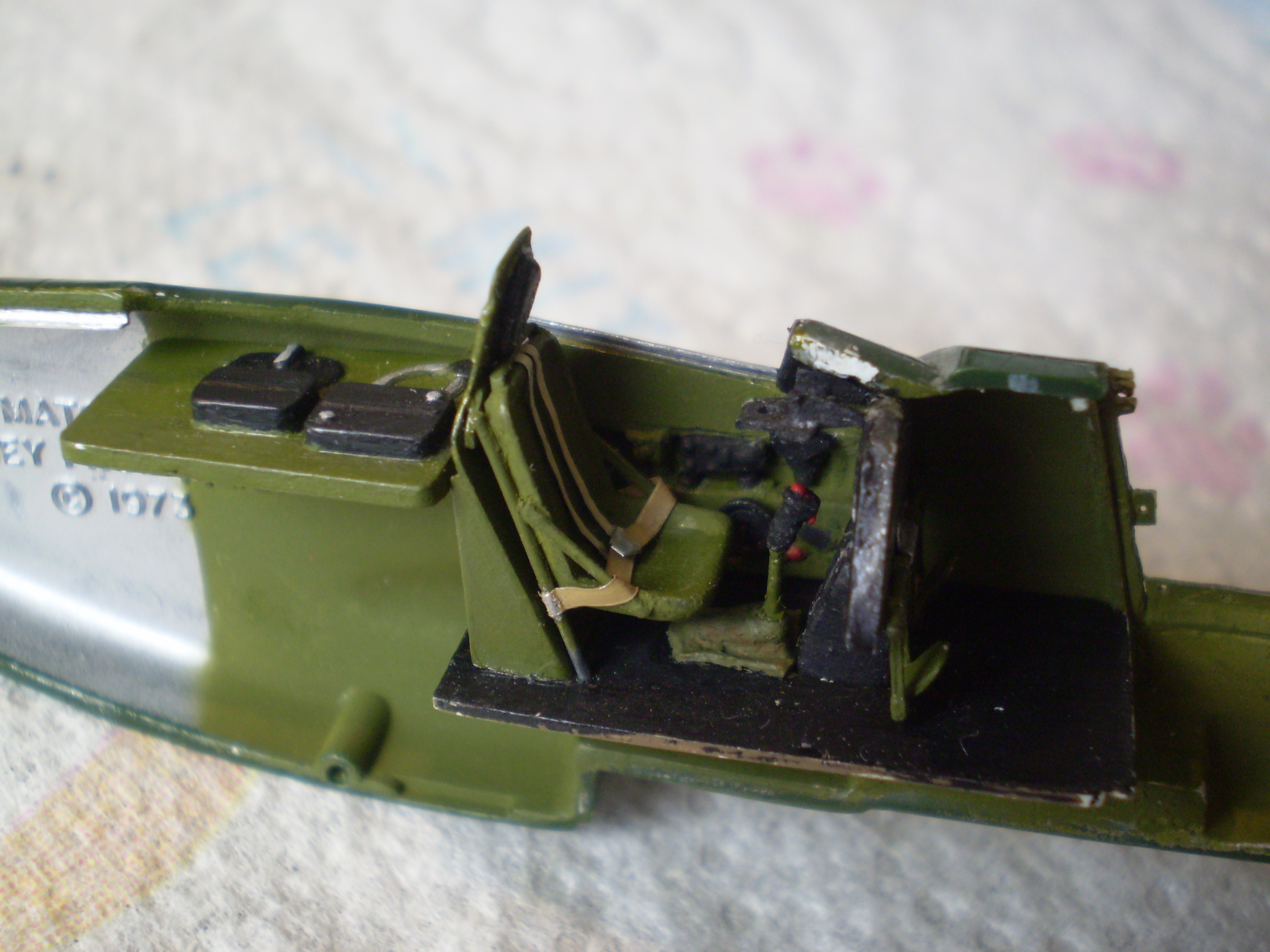

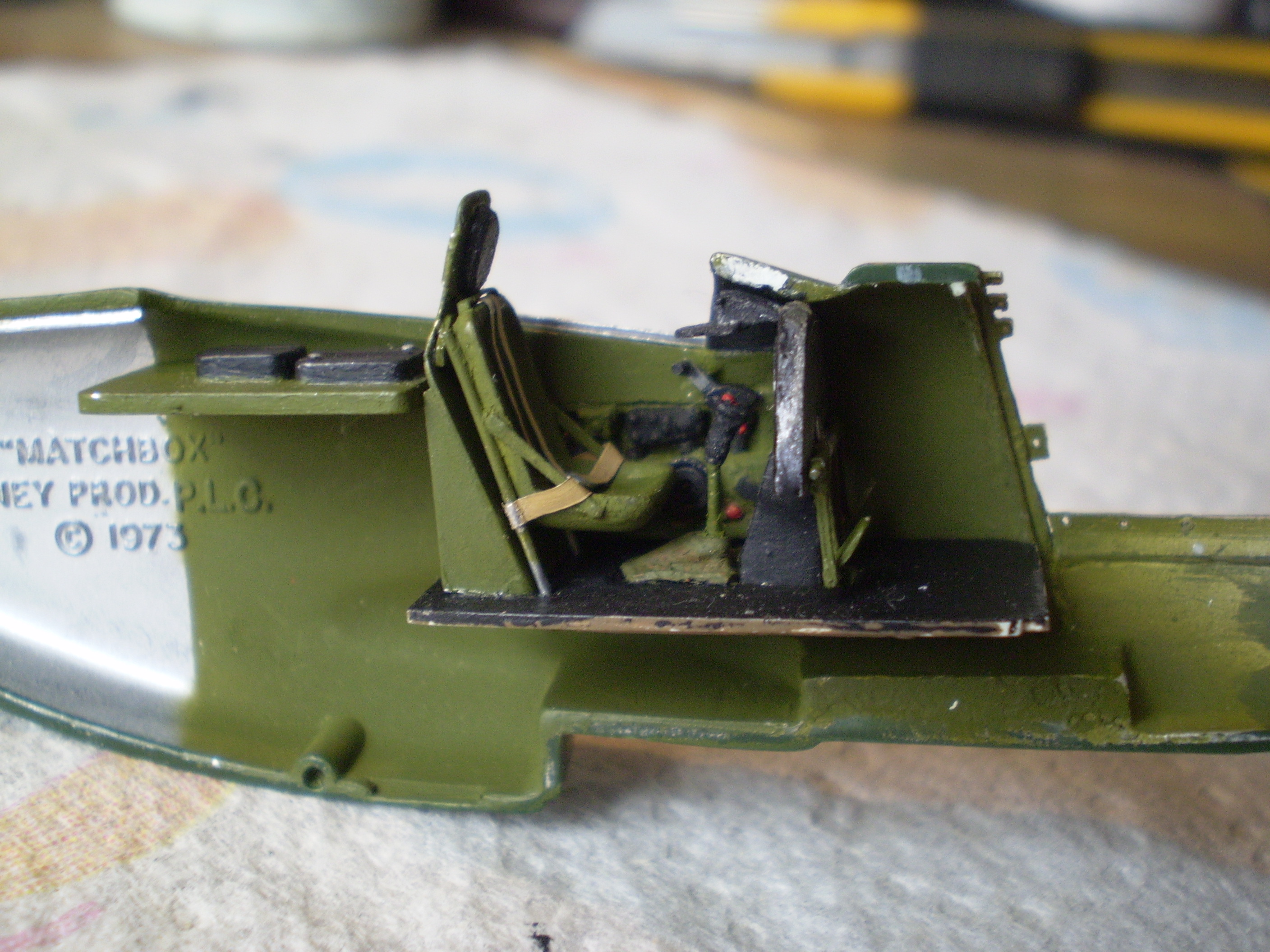

Une vue avec le cockpit dont le plancher est inséré dans son espace
Ca s'encastre tellement bien que je n'aurai même pas la pêne de le coller.

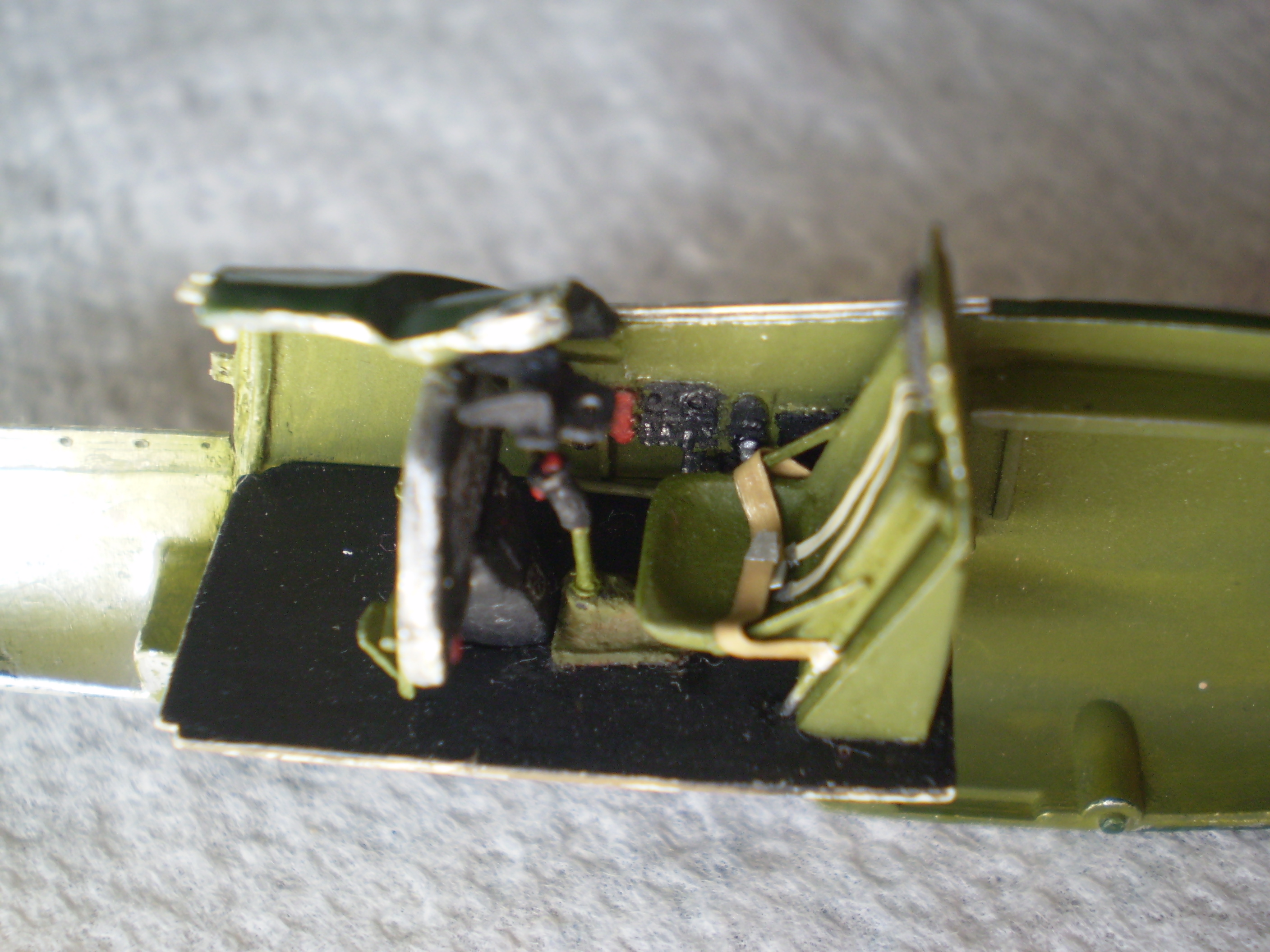

Allez, d'autres vues avant fermeture :




Sur ce, a bientôt
Philippe

[Fabien L]

Pfff !!! Ca a plus grand chose à voir avec l'original... Ah si ! L'inscription Matchbox 1973 !

[Blochmorane]

Salut Phil

Encore du bon boulot. Ce guide pour la verrière sera certainement très utile pour la positionner correctement en position ouverte.

[Saiun]

"Ca s'encastre tellement bien que je n'aurai même pas la pêne de le coller."

Joli!!!!
