Nord 1500 Griffon FM 1/48

[RENAUD]

Là ce n'est plus une maquette FM, c'est un modèle exceptionnel Mystère 02 disciple de Emmanuel GATO

[mktavion48]

Bonsoir,
Ahhh, c'est donc ça du from the box...
Quel boulot de dingo....
Vraiment chapeau bas
Jean Marie

[colargol]

travail mangifique !

colargol

[Jérome D.]

Mais quelle bouse ce kit…

J’admire ta détermination et je trouve que c’est presque trop d’honneur pour un tel foutage de gueule commercial !

[The Arrowhead]

C’est ce qu’on appelle du secouage de boîte.
Bravo pour la détermination et le résultat !

[Rv]

Respect!
J'ai bien fais de revendre le mien .....

Pas mieux. C'est un superbe boulot.
Je me pose des questions quant à mon exemplaire... tenter de le monter proprement sans fioriture est déjà une punition en soi, alors quand je vois la dose de travail et de talent ici...

[Griffin]

Emmanuel Gato avait donc un petit frère caché et alchimiste à ses heures.... c'est comme changer du plomb en or de faire ça d'un kit FM !



Mais était-ce bien utile de l'acheter plutôt que scratcher le tout....vu ton talent évident, ça n'aurai sans doute pas été plus difficile ( voir même plus simple ).

[Mystere02]

Merci à tous
J'ai quand même un sérieux fossé à combler avant de me rapprocher d'Emmanuel !
Il est vrai que le kit FM a plusieurs problèmes mais il a le mérite d'exister et en vérité, peut importe la "justesse" du rendu final, je prendrai toujours plus de plaisir à le voir fier sur ses jambes ou bien en vol plutôt que dans une boite.
Certe je m'embarque dans un chantier qui ne cesse de me prendre au dépourvu depuis le début, d'autant plus en voyant les standards qui sortent aujourd'hui et qui me donnent plus qu'envie !
Étant plutôt du genre à produire une maquette mensuel, j'avoue commencer à fatiguer d'avoir celle ci devant mon nez surtout après tant de modif et finalement assez peu d'avancement mais on en voit le bout et puis il le mérite ! Le Durendal et l'Espadon attendront un peu...

[Mystere02]

Mais était-ce bien utile de l'acheter plutôt que scratcher le tout....vu ton talent évident, ça n'aurai sans doute pas été plus difficile ( voir même plus simple ).

Et bien effectivement je pense sincèrement que si l'objectif est d'obtenir un Griffon "juste" alors le scratch est en réalité plus simple et moins onéreux que le FM.
Mais je ne me sentais pas capable d'un scratch intégrale même si au final, il ne va pas rester grand chose du FM

[emmanuel GATO]

Eh ben mon garçon...
C'est au delà de la modification, c'est un scratch intégral que tu nous fais!
Pour réaliser mon Griffon au 1/32, j'avais acquis cette même maquette à titre de base de prise de cotes et j'ai vu rapidement qu'elle ne ressemblait que vaguement à l’avion. Je ne suis donc pas très étonné de ta reconstruction.
Ceci étant je te tire mon chapeau pour ton ingéniosité et ton tour de main remarquables.
Hâte de voir le modèle terminé. Bonne suite camarade!

[hawkmoon]

Un travail de maître chirurgien

[Benoît]

A New star is born !
Bluffant !

[loutch]

Bonsoir

Du FM , faut être maso (je connais j'en ai monté quelques uns ) en plus tu scratch un max

Alors RESPECT d'un simple maso , colleur de FM.

Bonne continuation .

@+

[Mystere02]

Bonjour à tous,

Le griffon arrive en courte finale donc continuons ce post. La peinture arrive très bientôt.

La suite du travail s'oriente logiquement vers le nez de l'avion et finira par les ailes.
Voici une idée globale de leur positionnement:

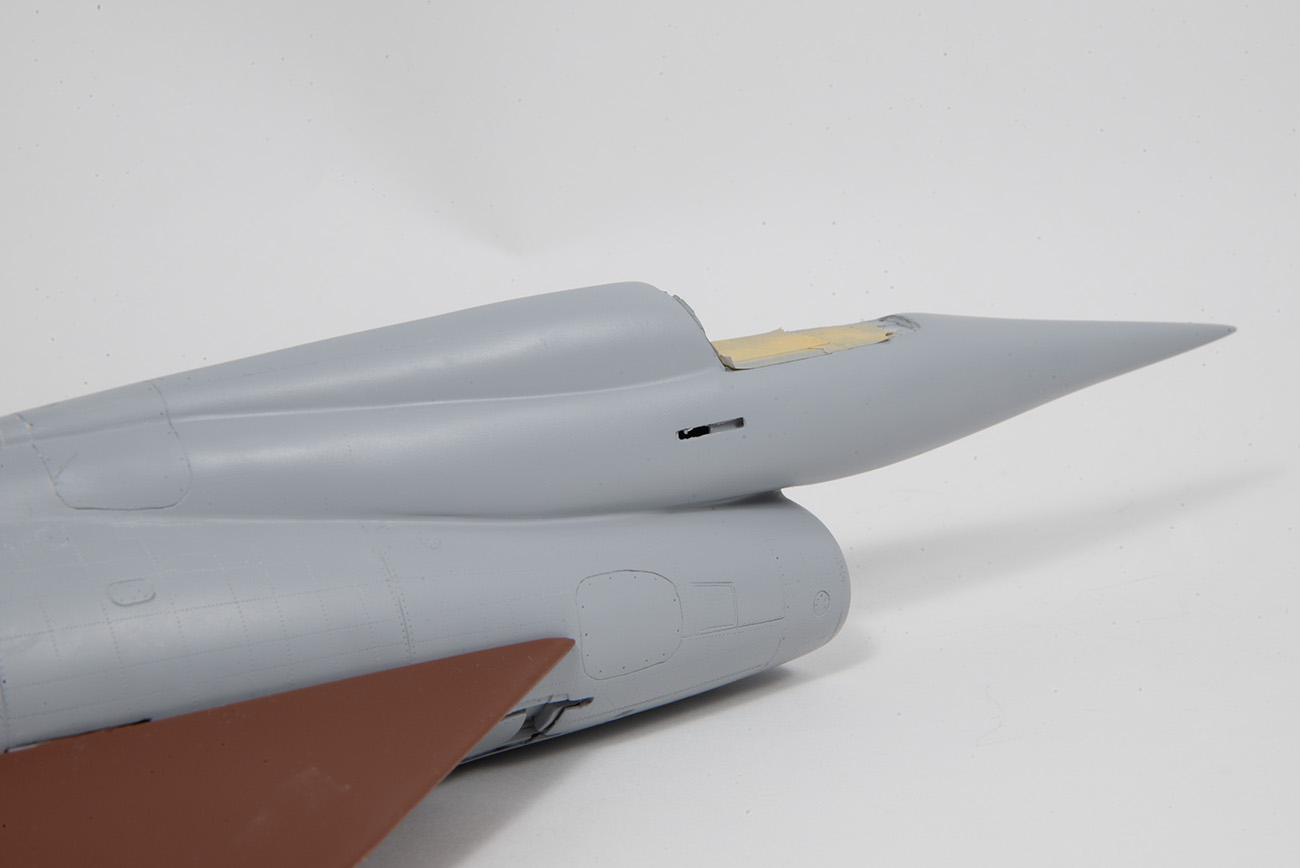

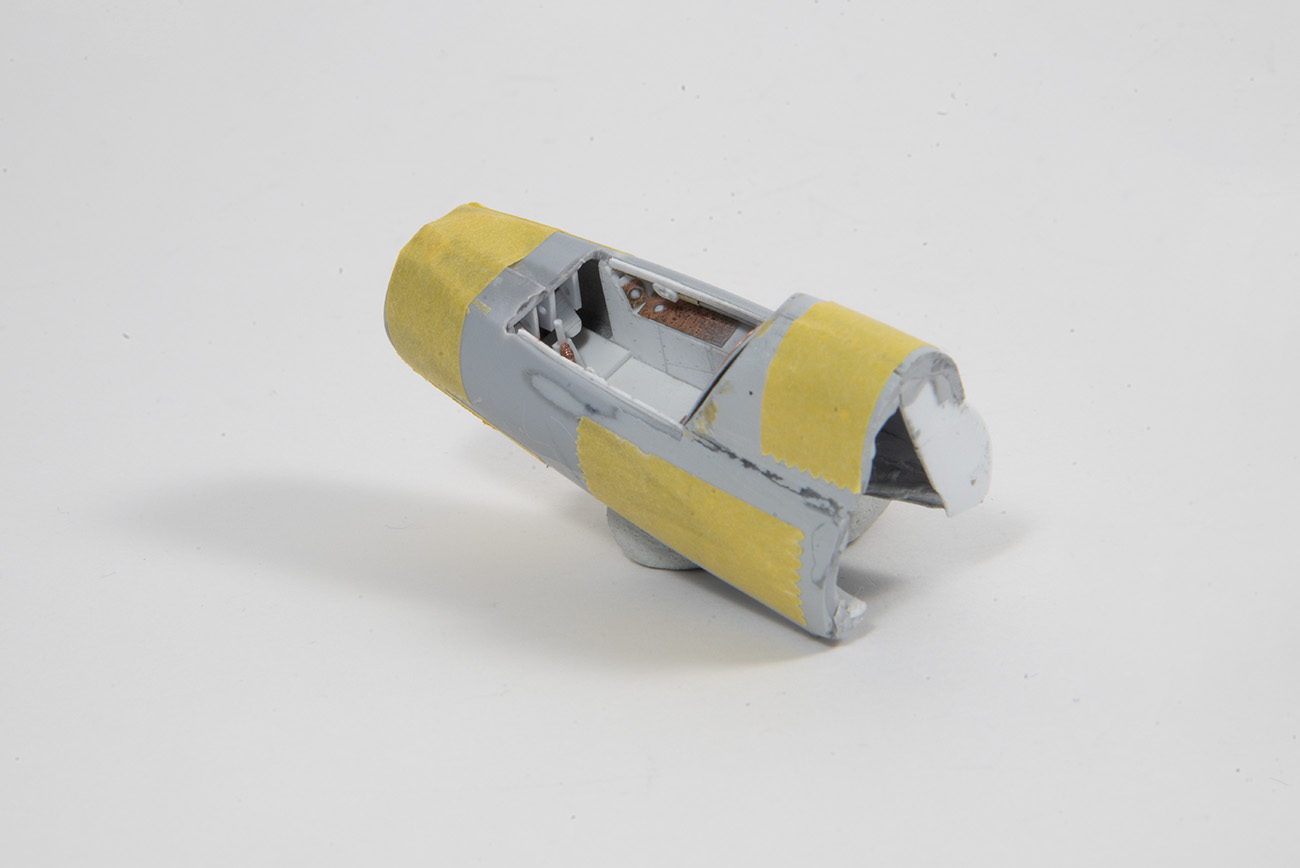

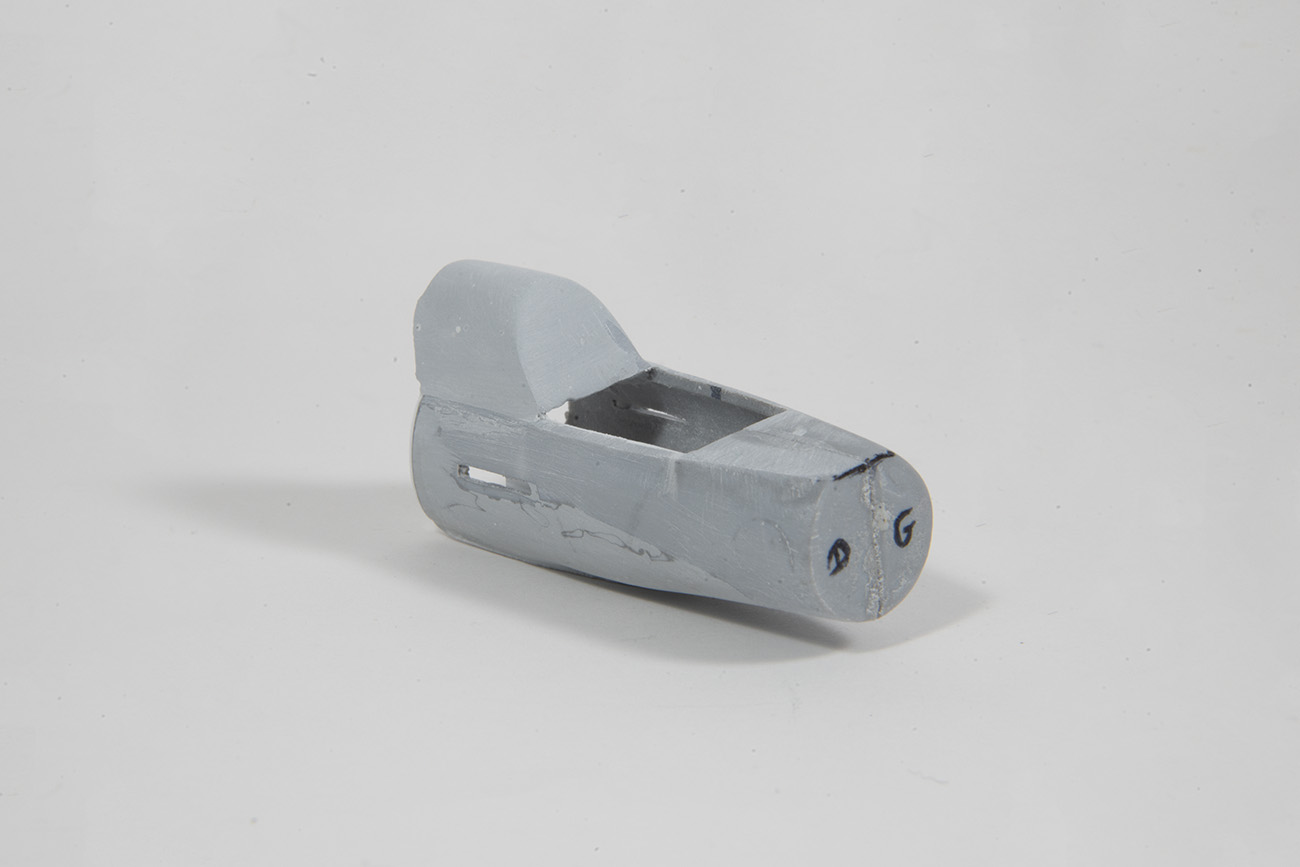

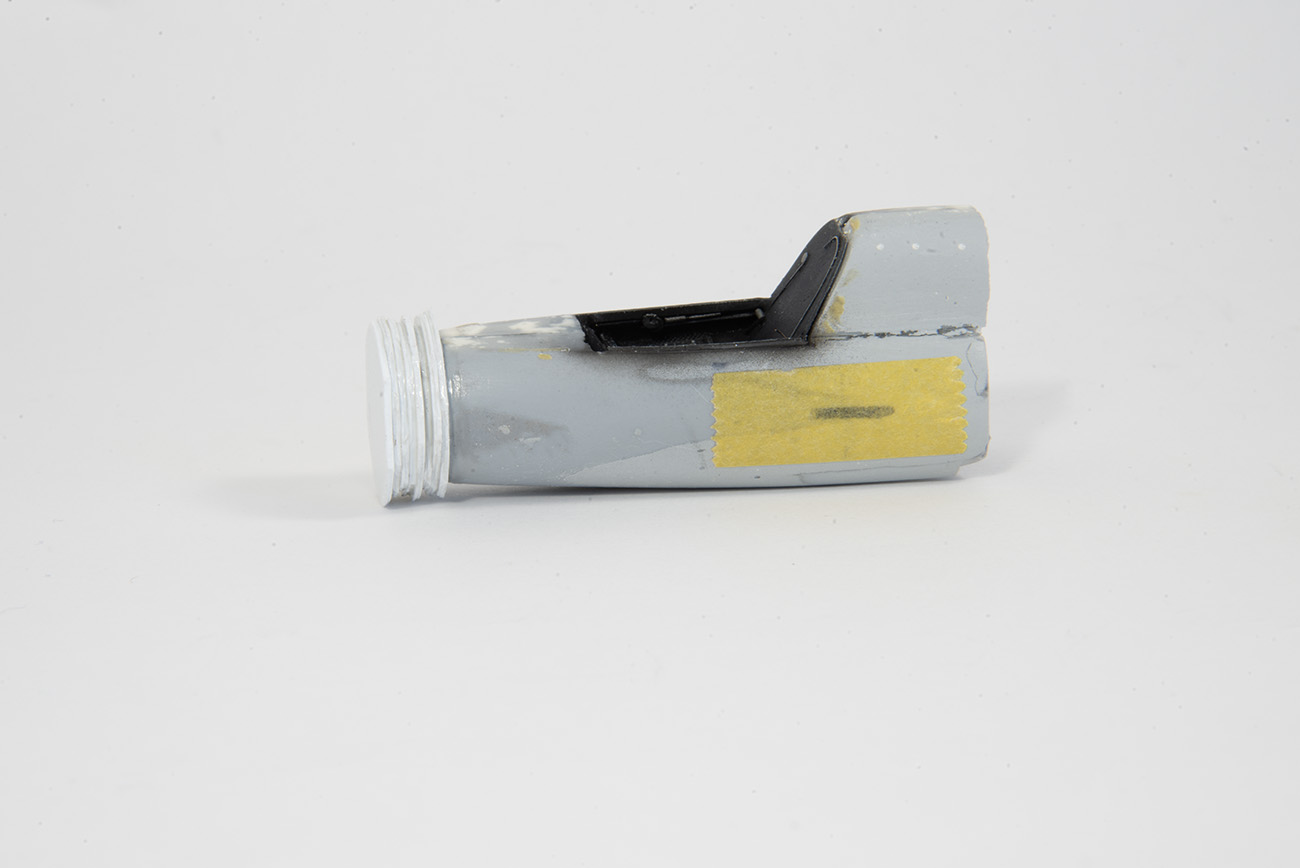

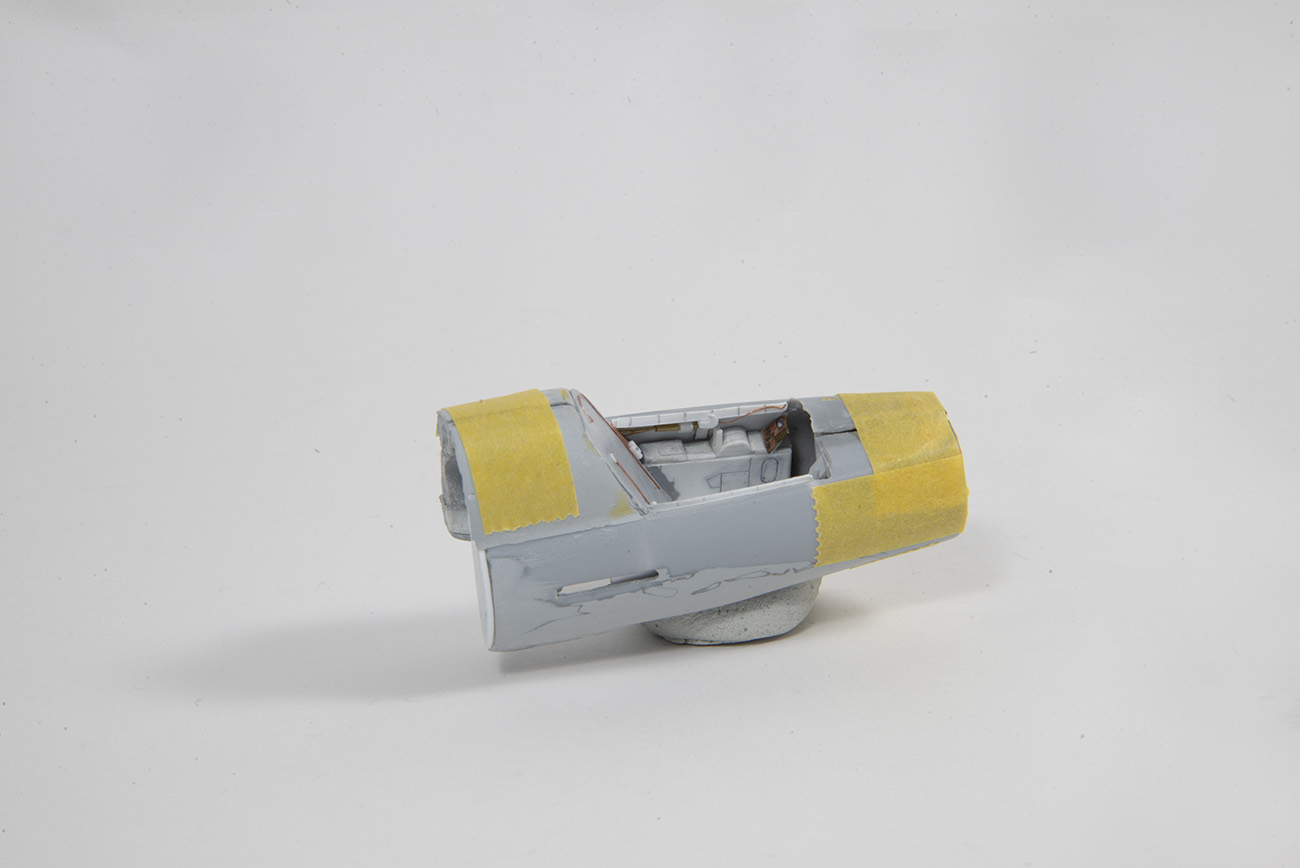

Commençons par le nez et le cockpit. Je décide de faire la continuité de la dorsale afin de pouvoir correctement positionner la cloison arrière de la baignoire mais aussi pouvoir créer un patron pour la forme de la verrière afin de la refaire en vacu.

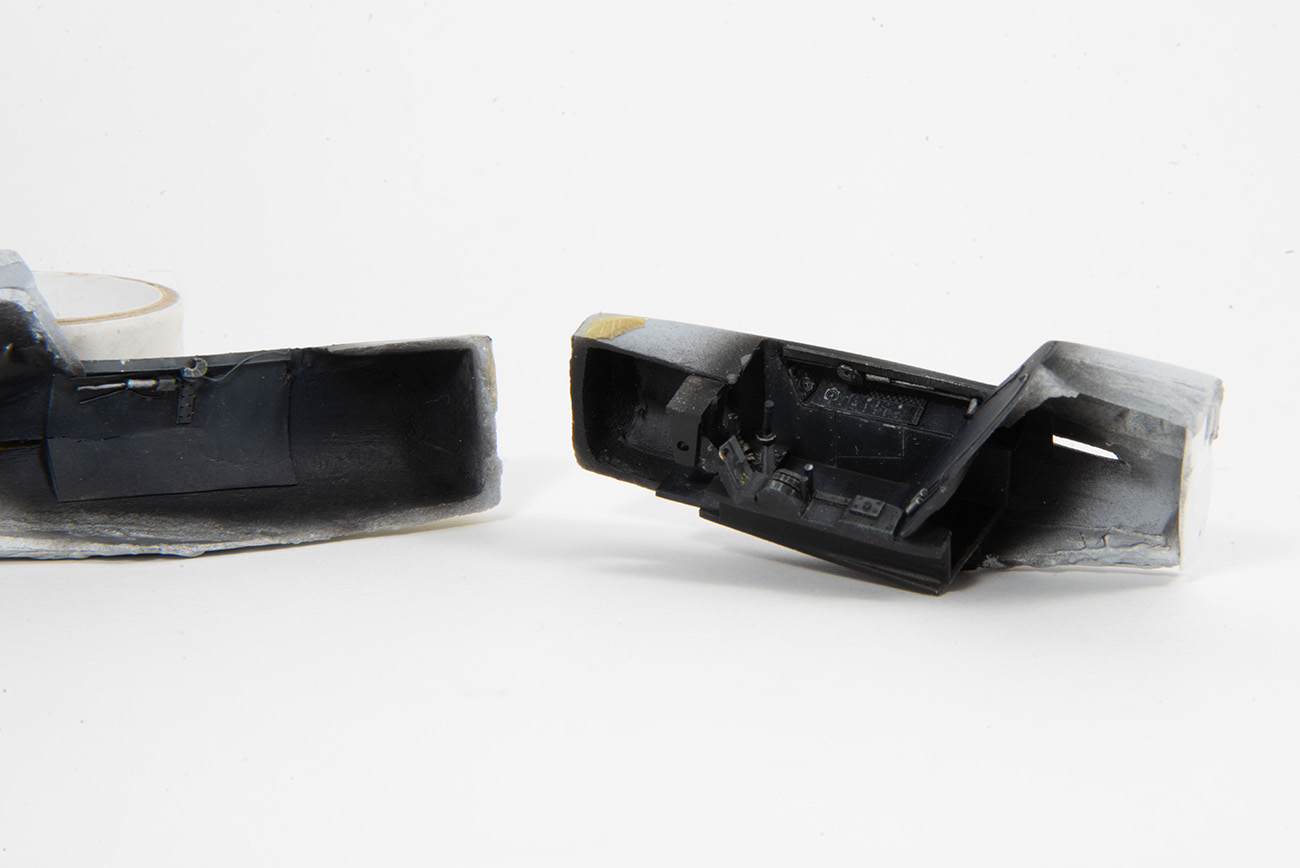

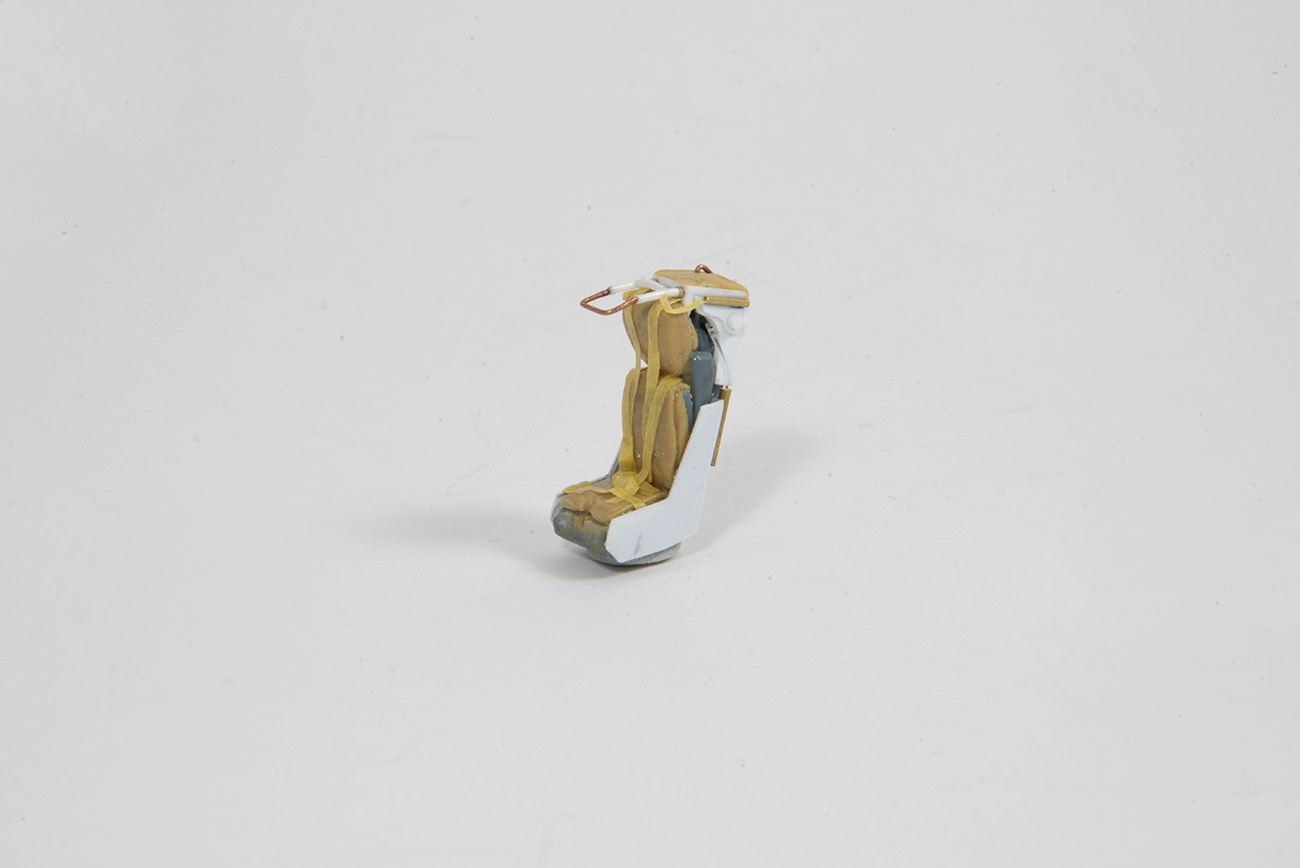

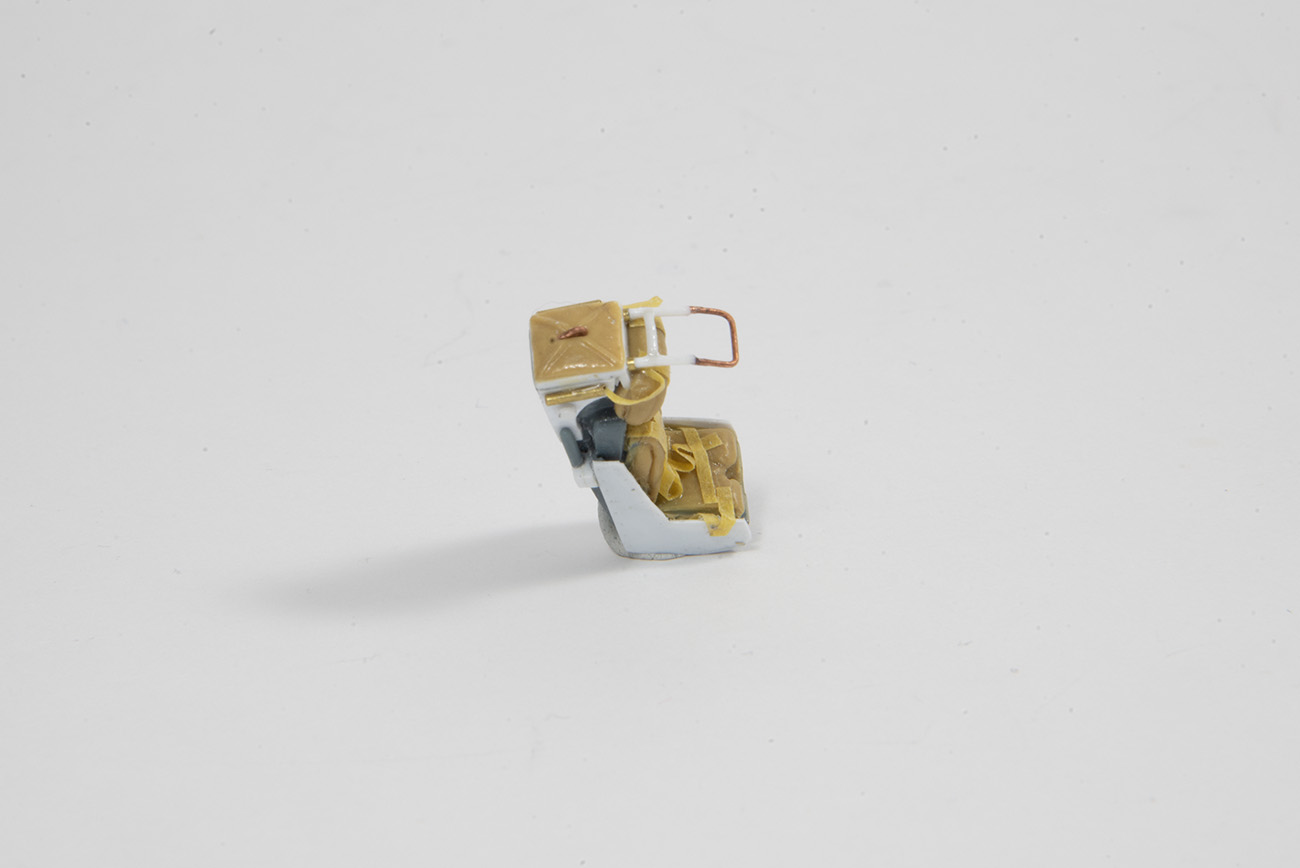

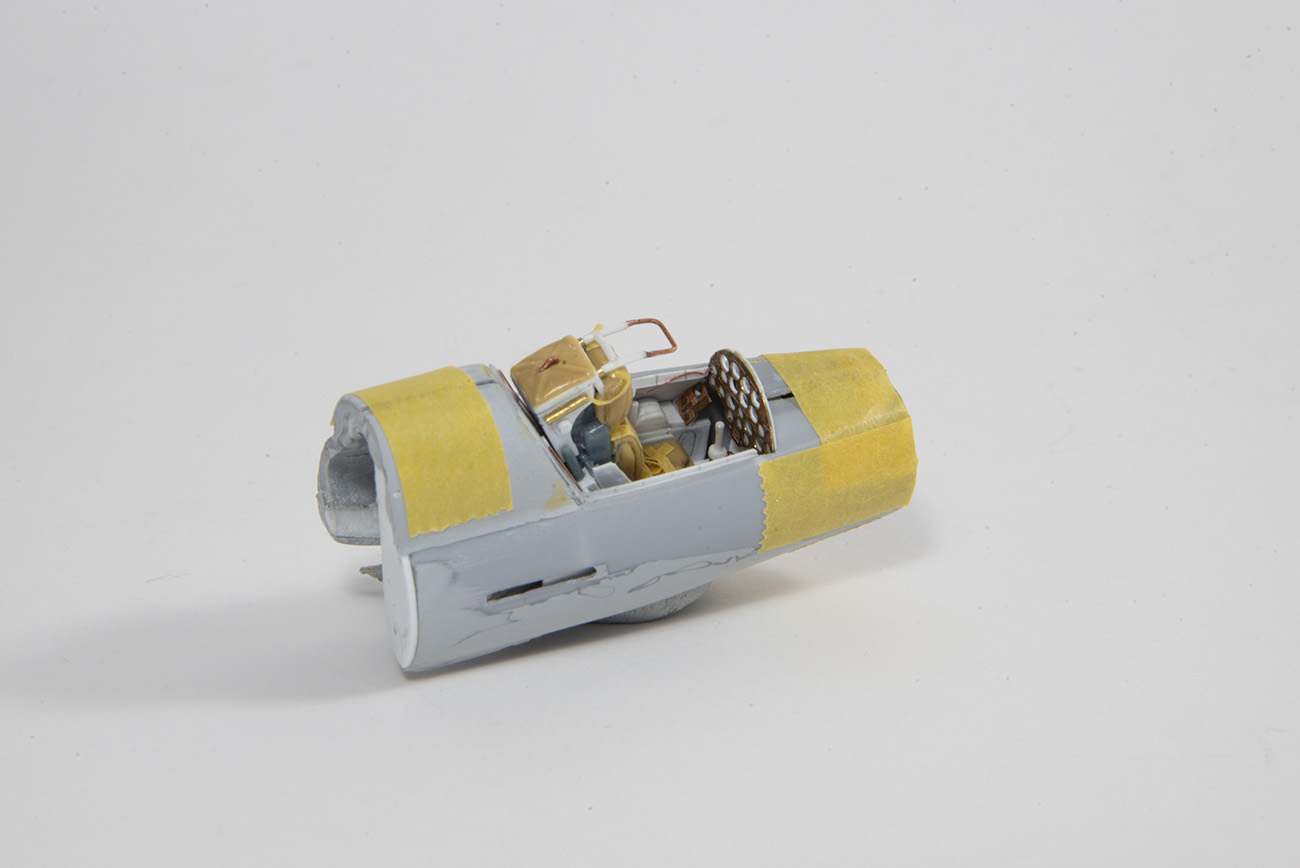

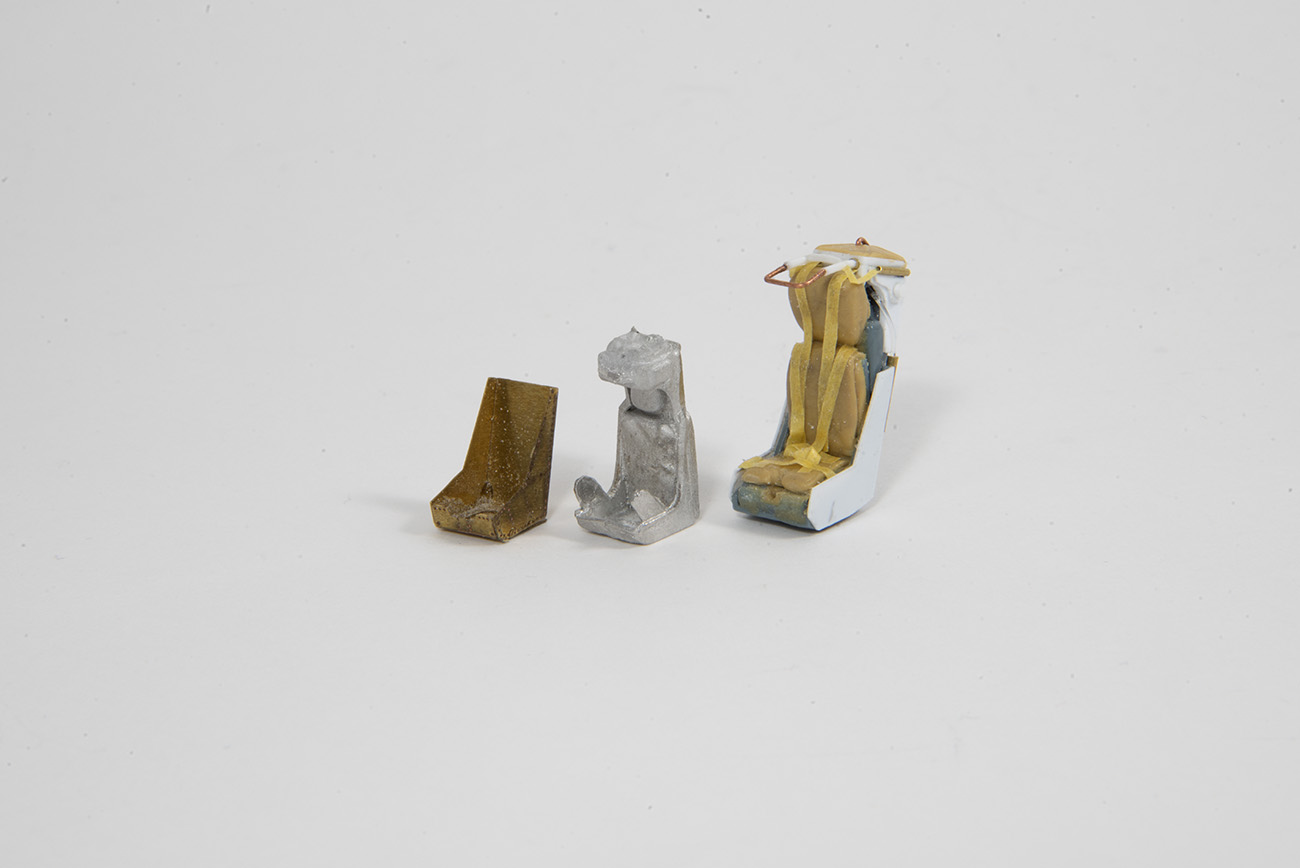

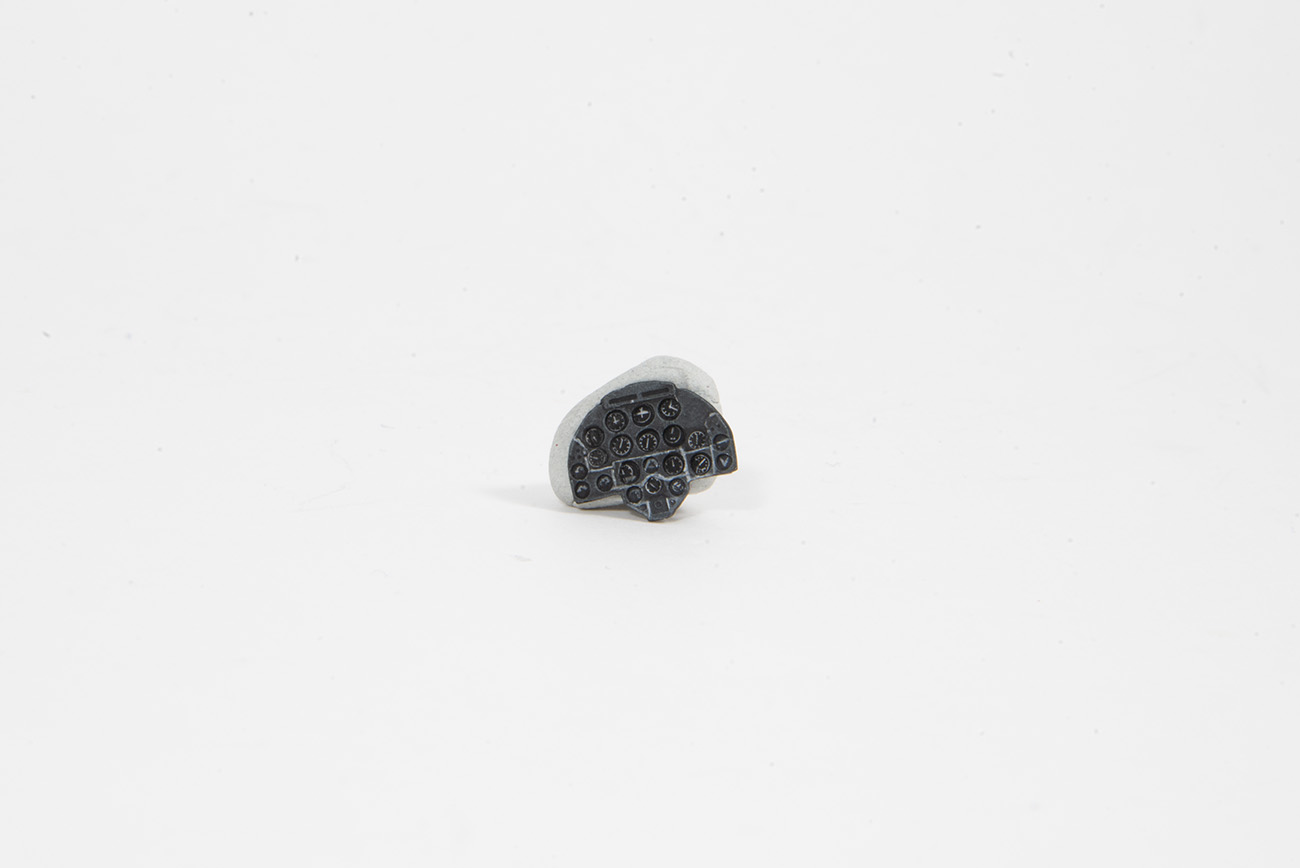

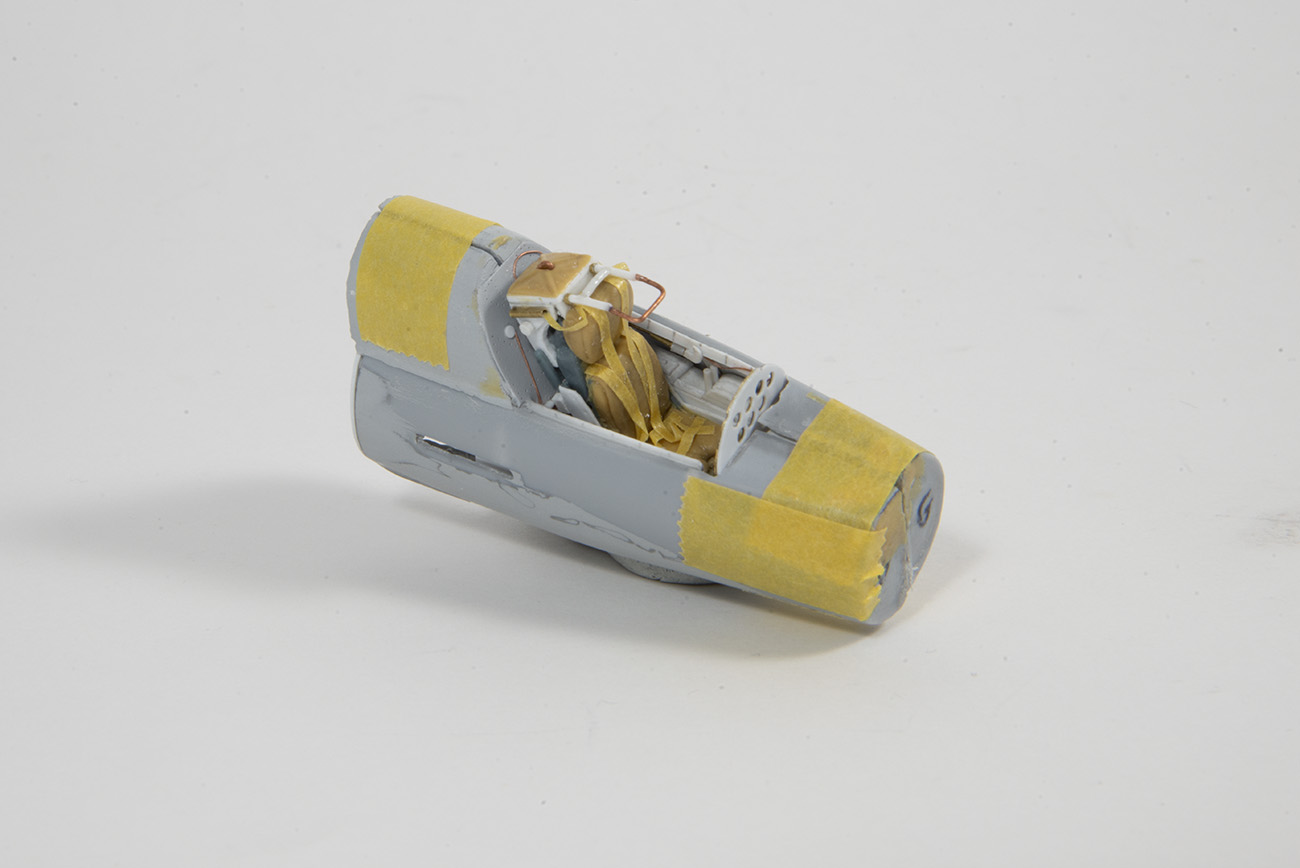

Le cockpit est ensuite réalisé en utilisant enfin, des pièces du kit ! Ici donc la PE. Le siège est lui réalisé à partir de pièces récupérées à droite à gauche. Sa particularité résidant surtout dans la poignée d'éjection, rallongée car inatteignable par le pilote autrement.















La peinture est assez monotone et petit comme il est, on risque de pas voir grand chose à la fin mais enfin





Revenons maintenant aux modifications interminables dans lesquelles je me suis lancé.

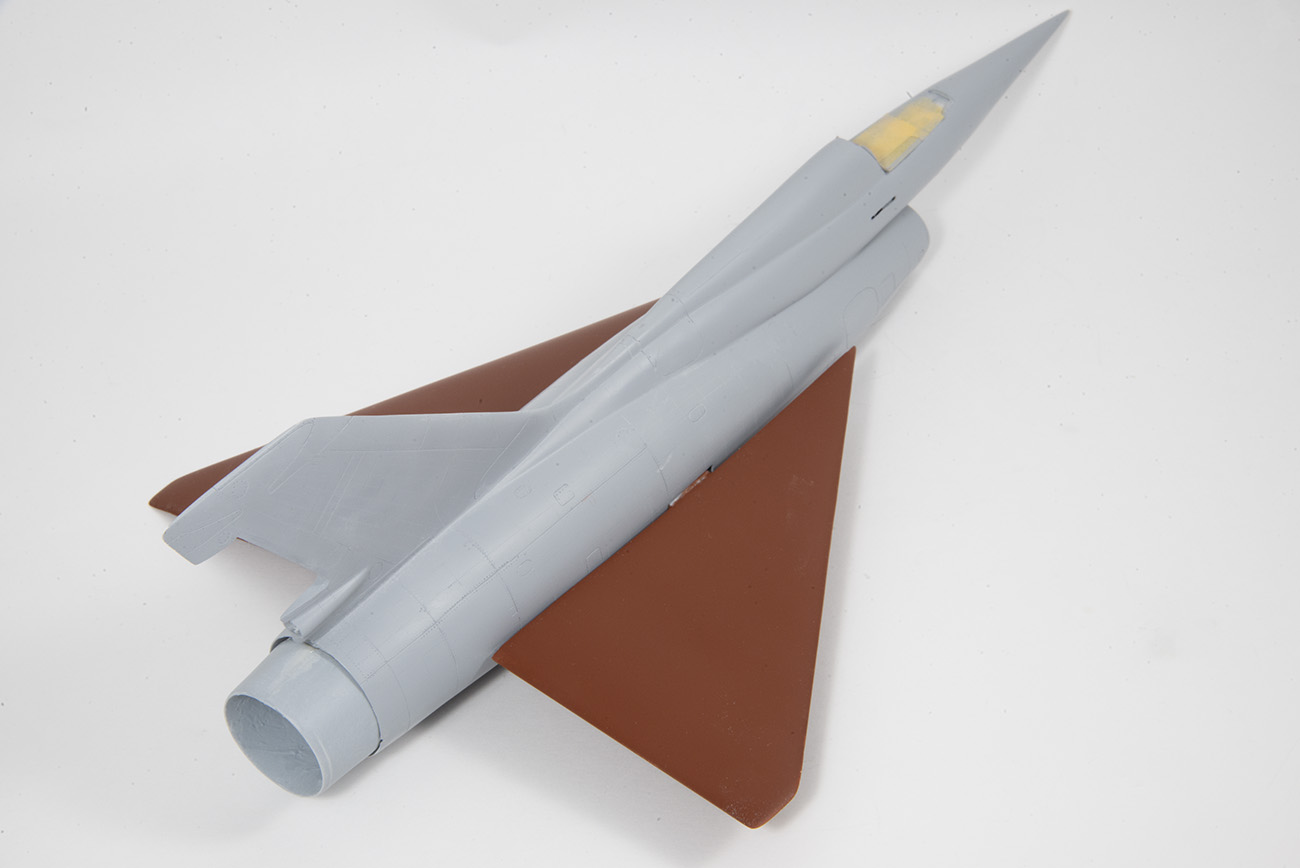

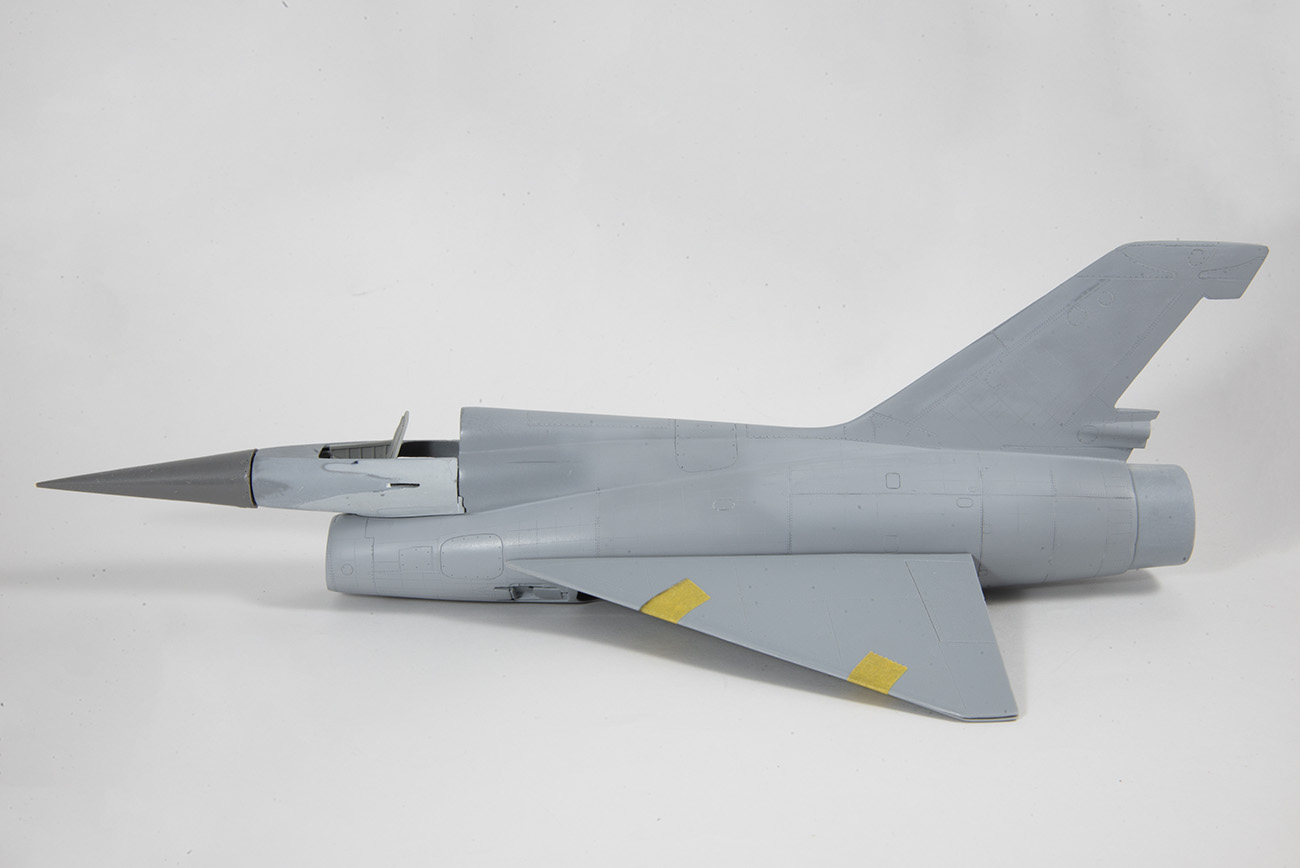

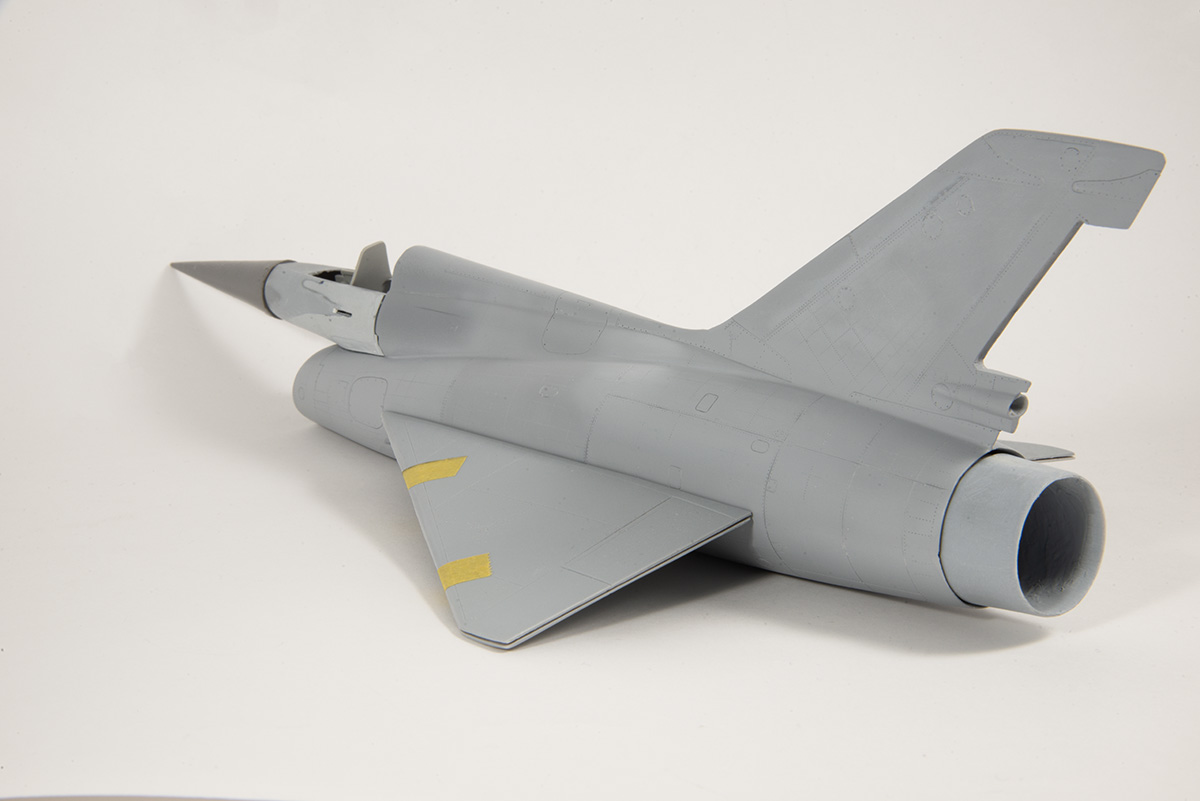

Le nez et les ailes sont remis aux bonnes dimensions puis vient le temps d'enfin installer le nez. Ponçage et primer, on est habitué maintenant

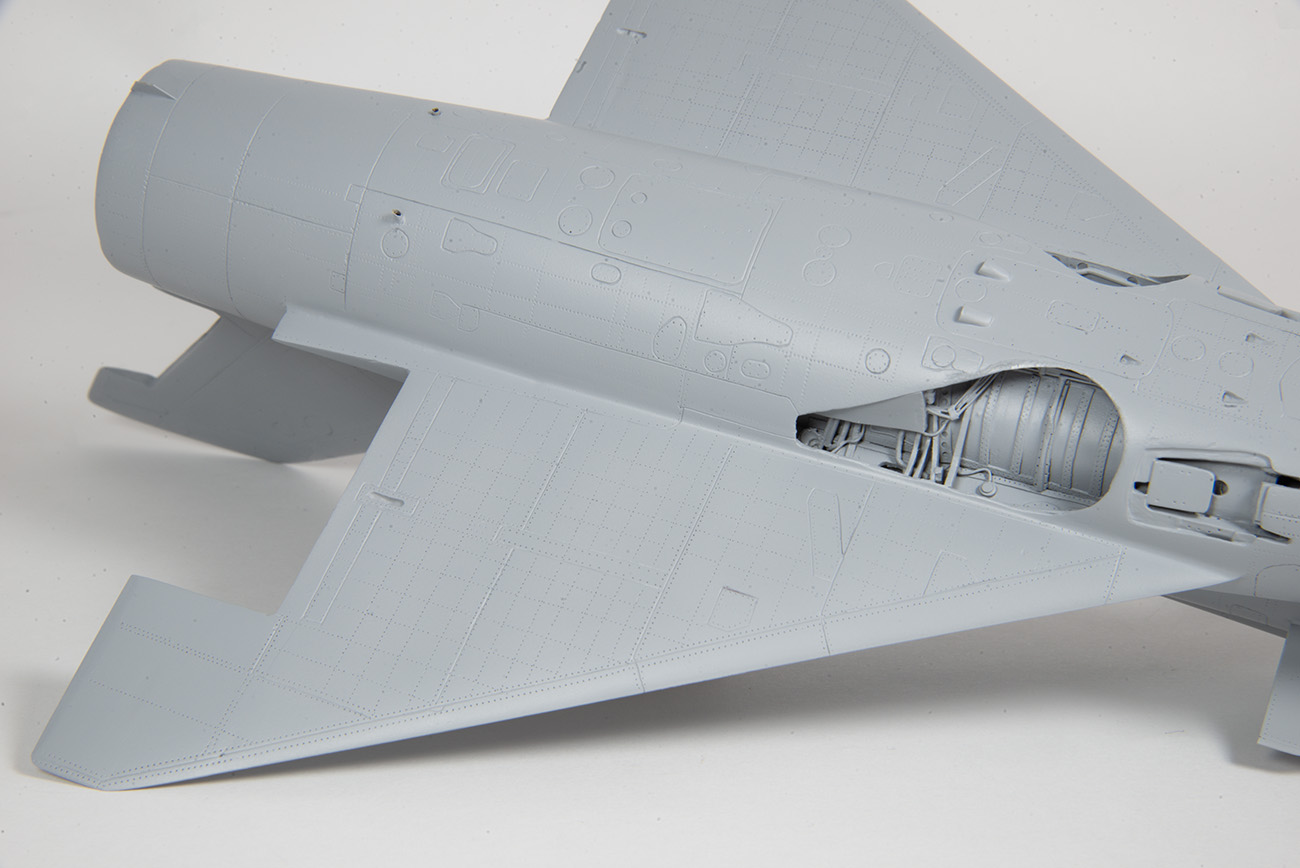

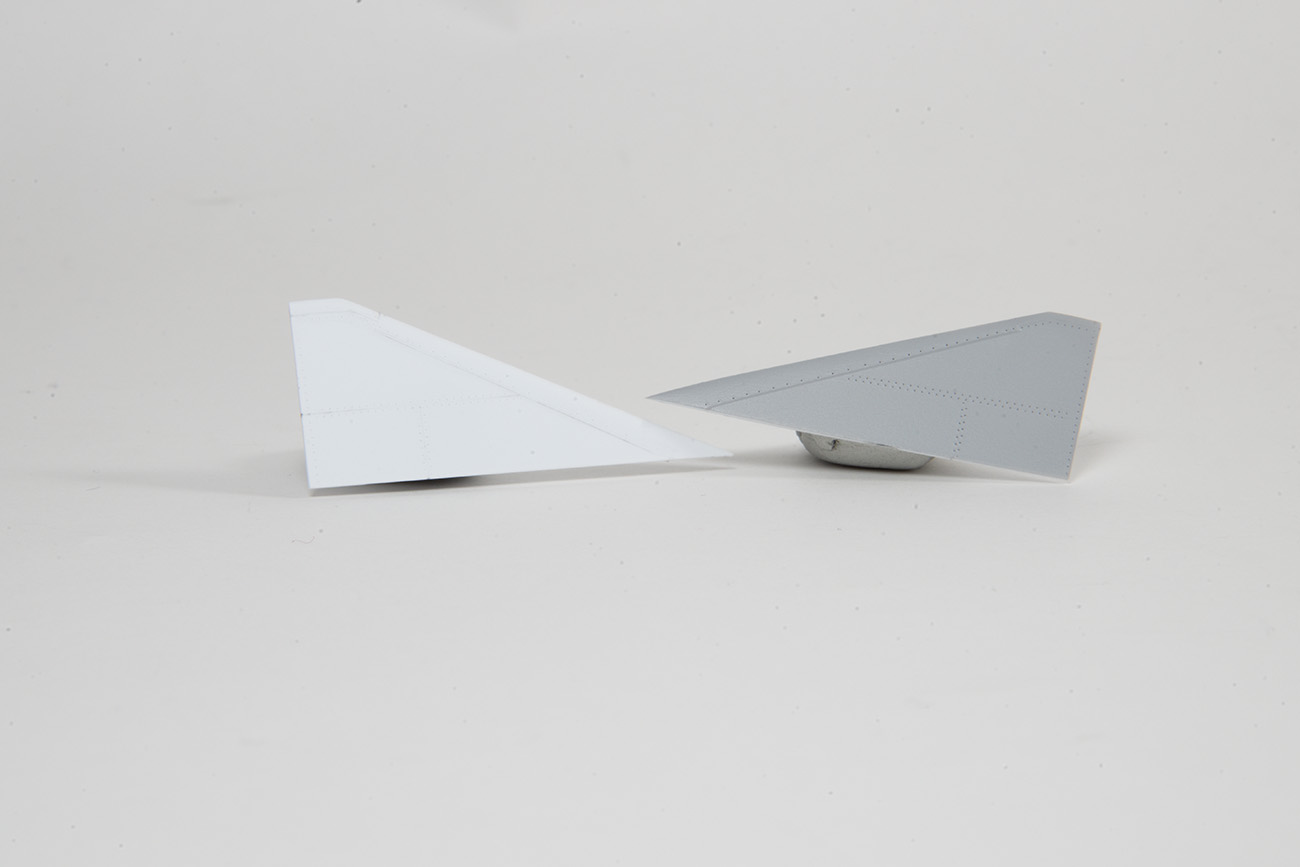

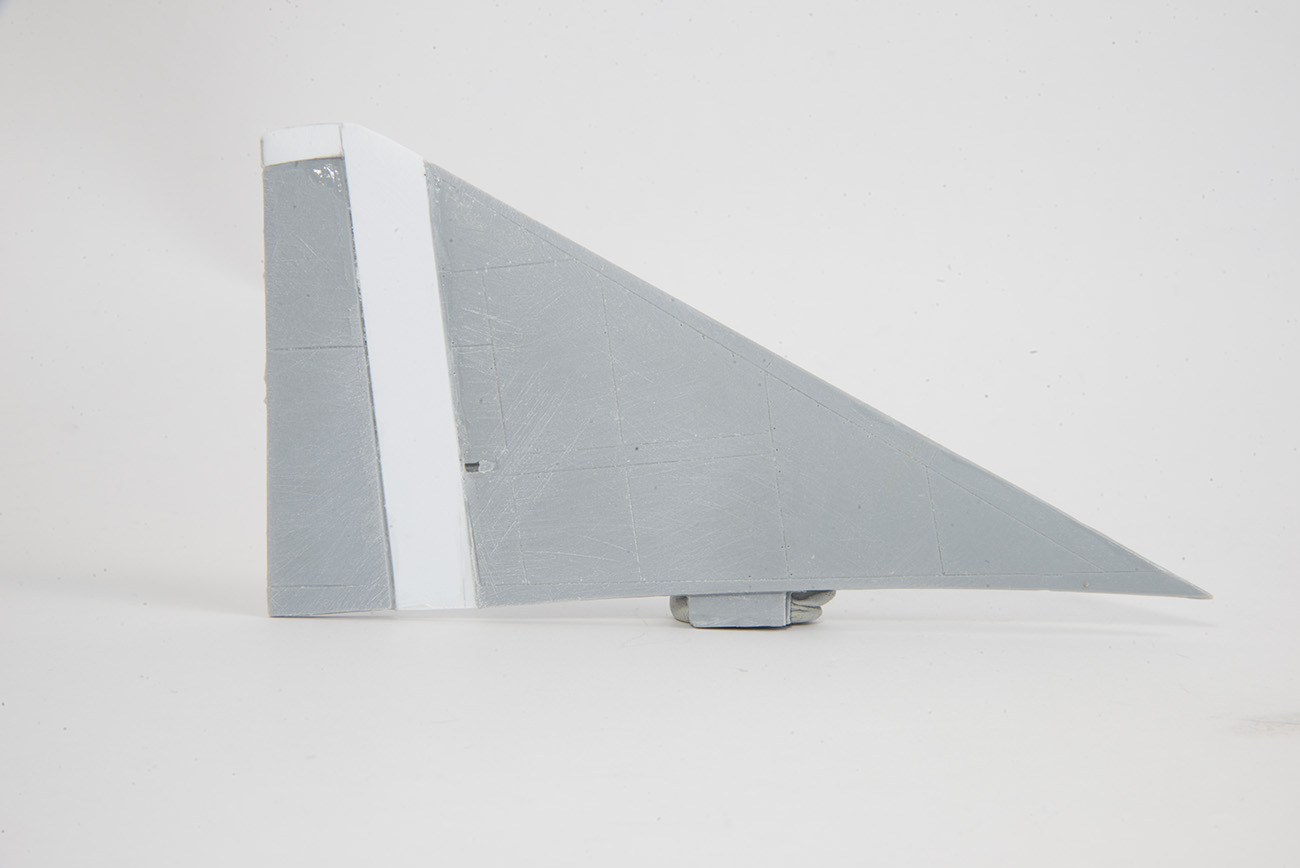

Les canards sont refait en CP puis positionnés. De même pour les ailes dont le raccord quasi perpendiculaire avec le cylindre qui sert de fuselage a rendu l'assemblage quelque peu fastidieux

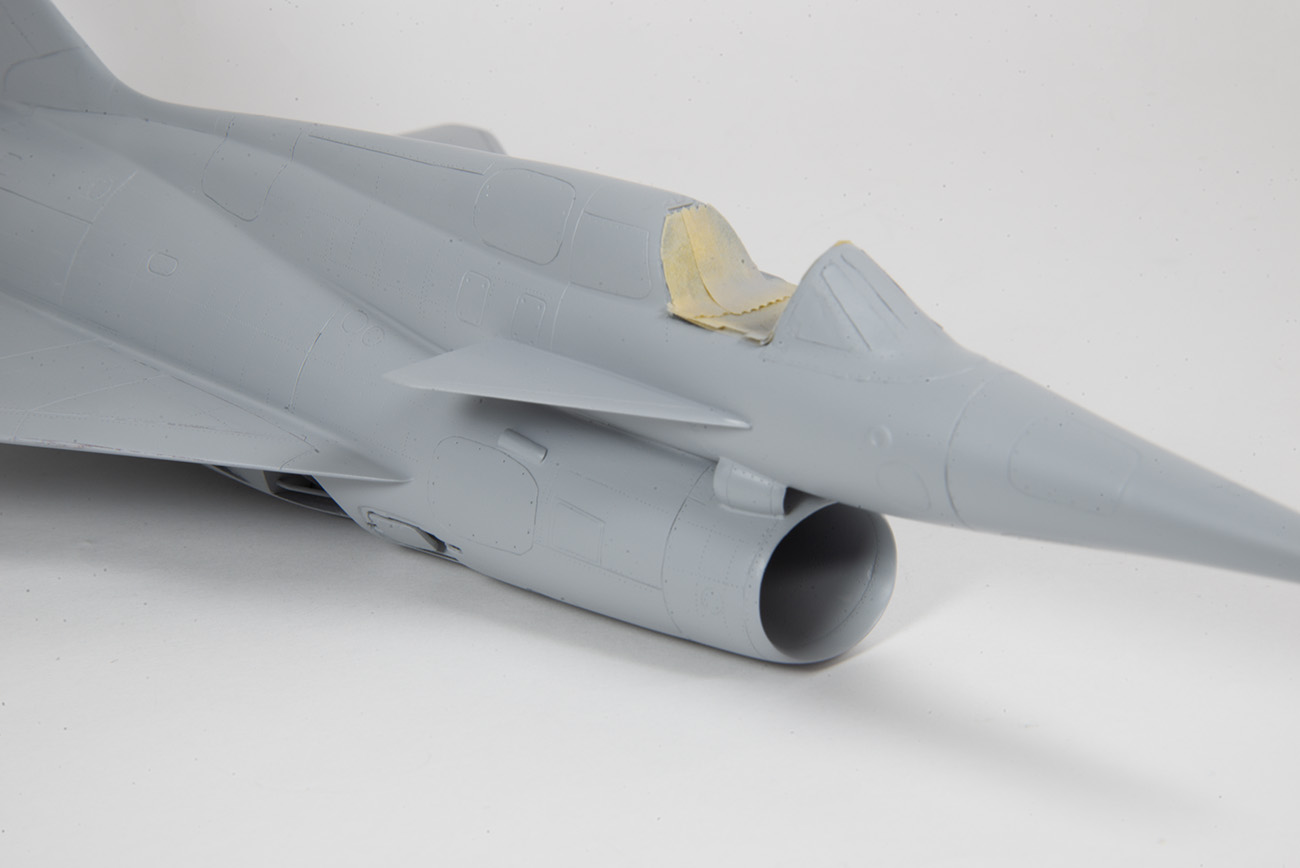

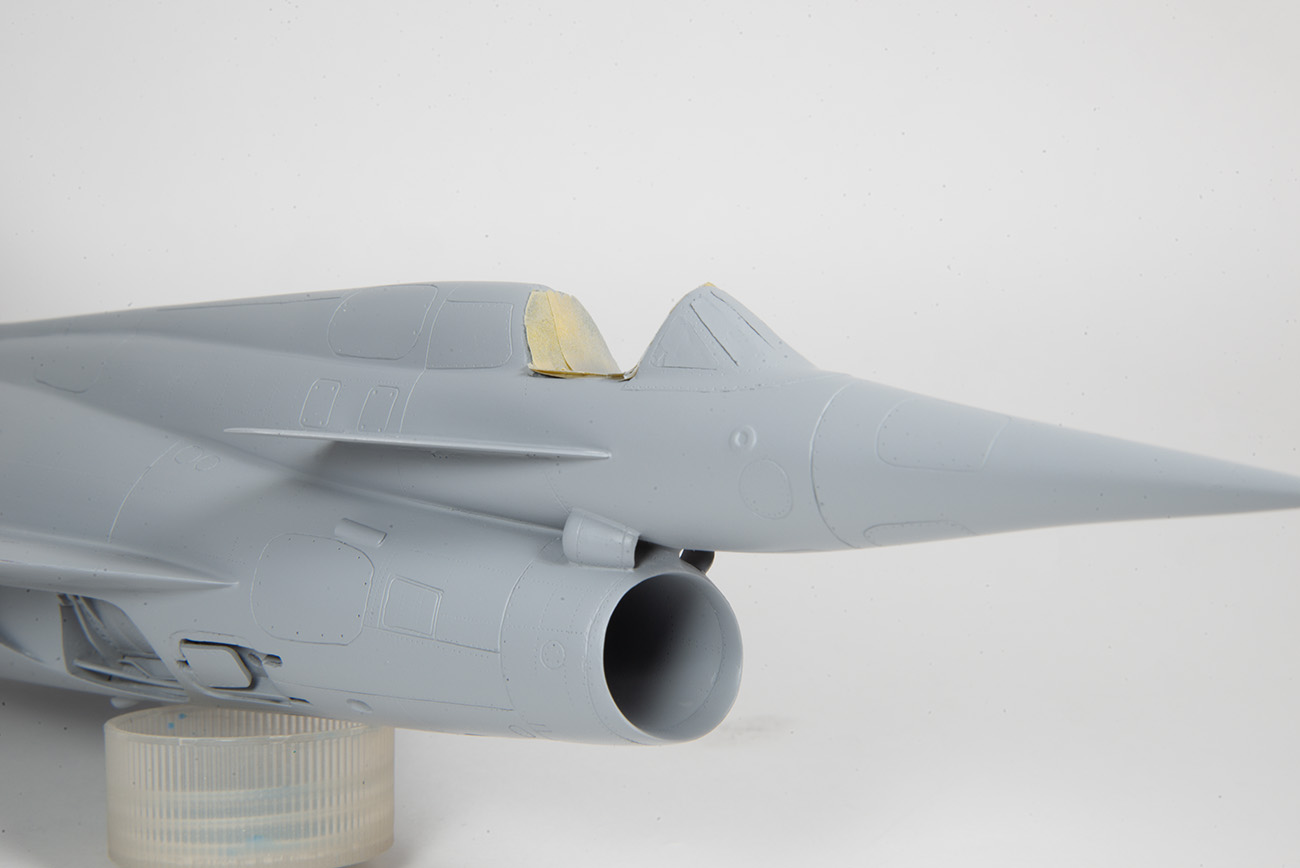

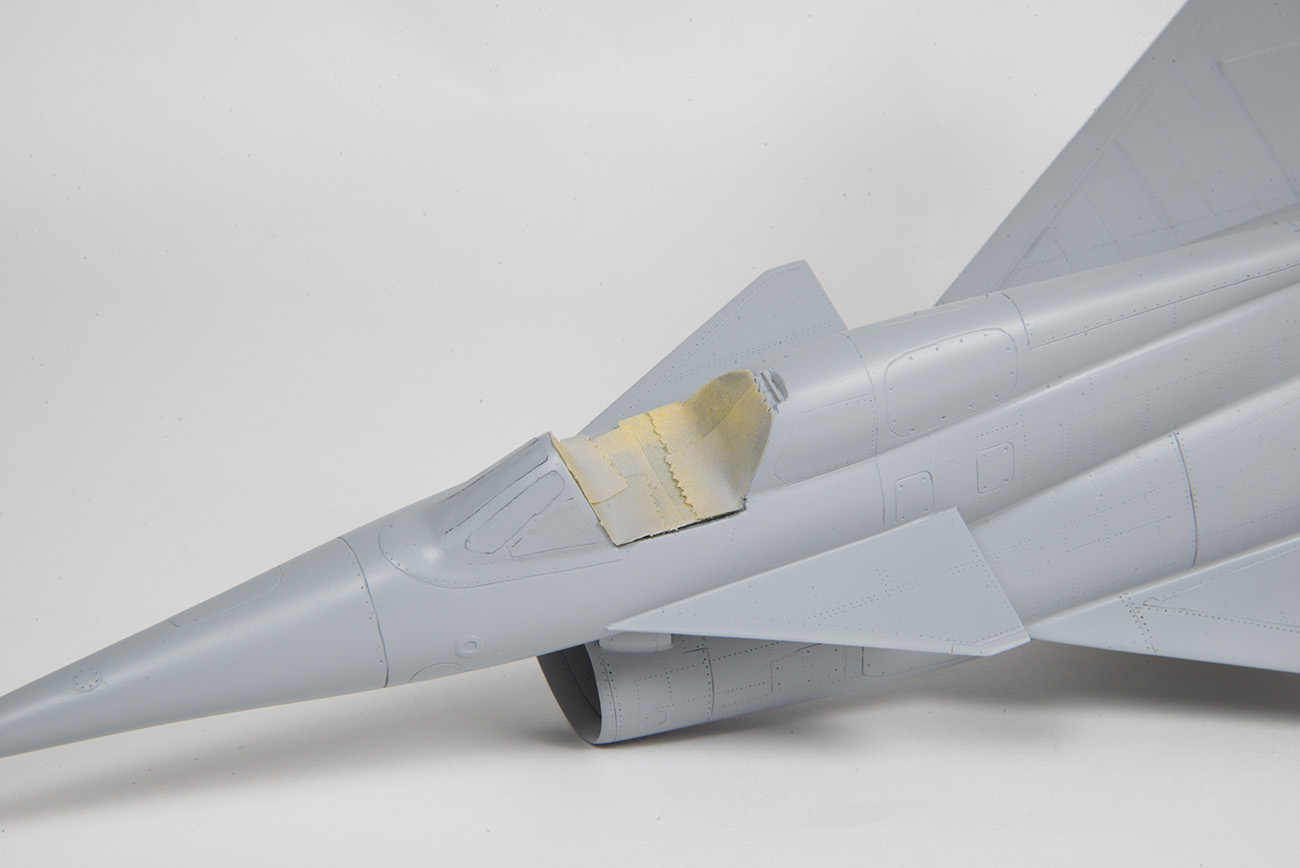

Le pare-brise refait en vacu est collé après avoir réalisé les montants en masquant les parties vitrés et en passant plusieurs couche de Mr.Surfacer 500 ainsi que la structure interne et la casquette derrière le tableau de bord.

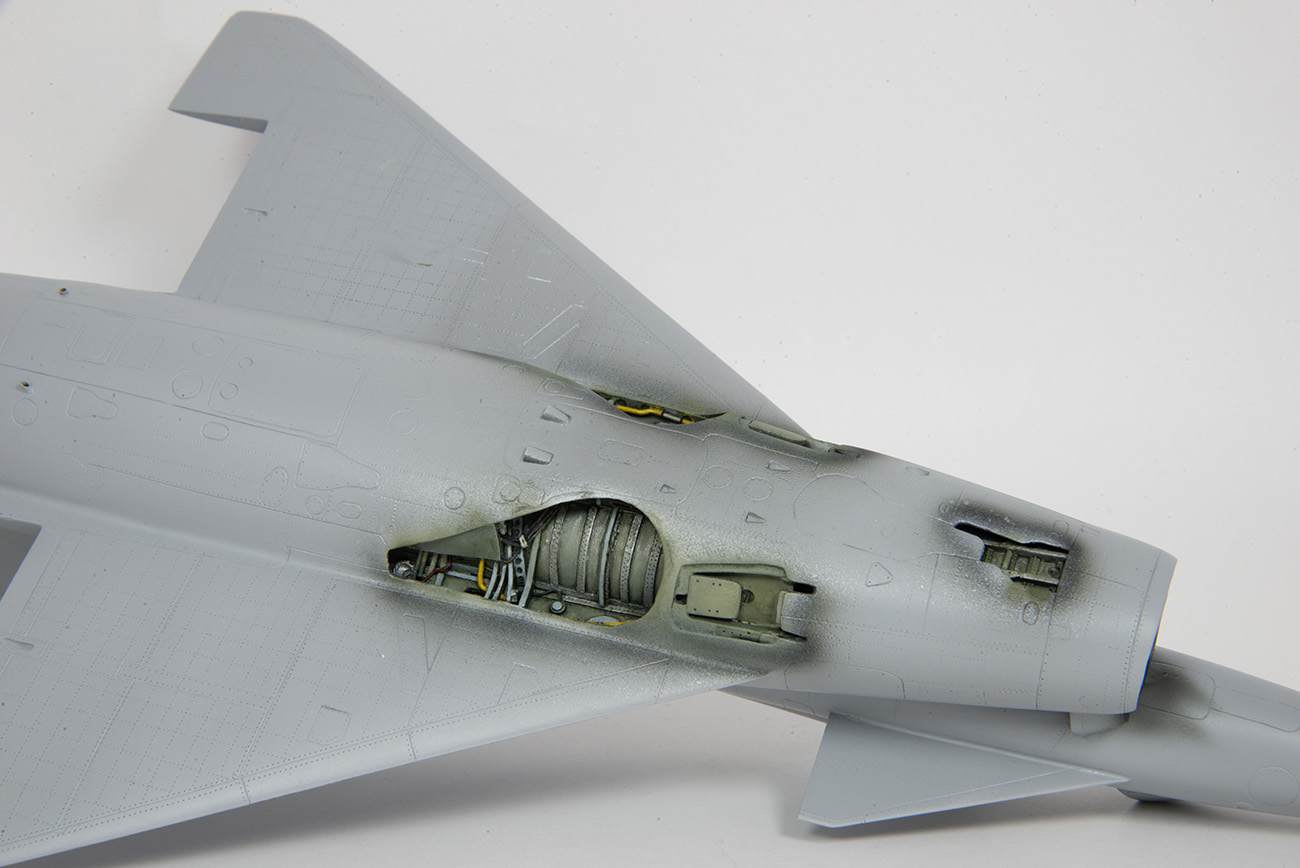

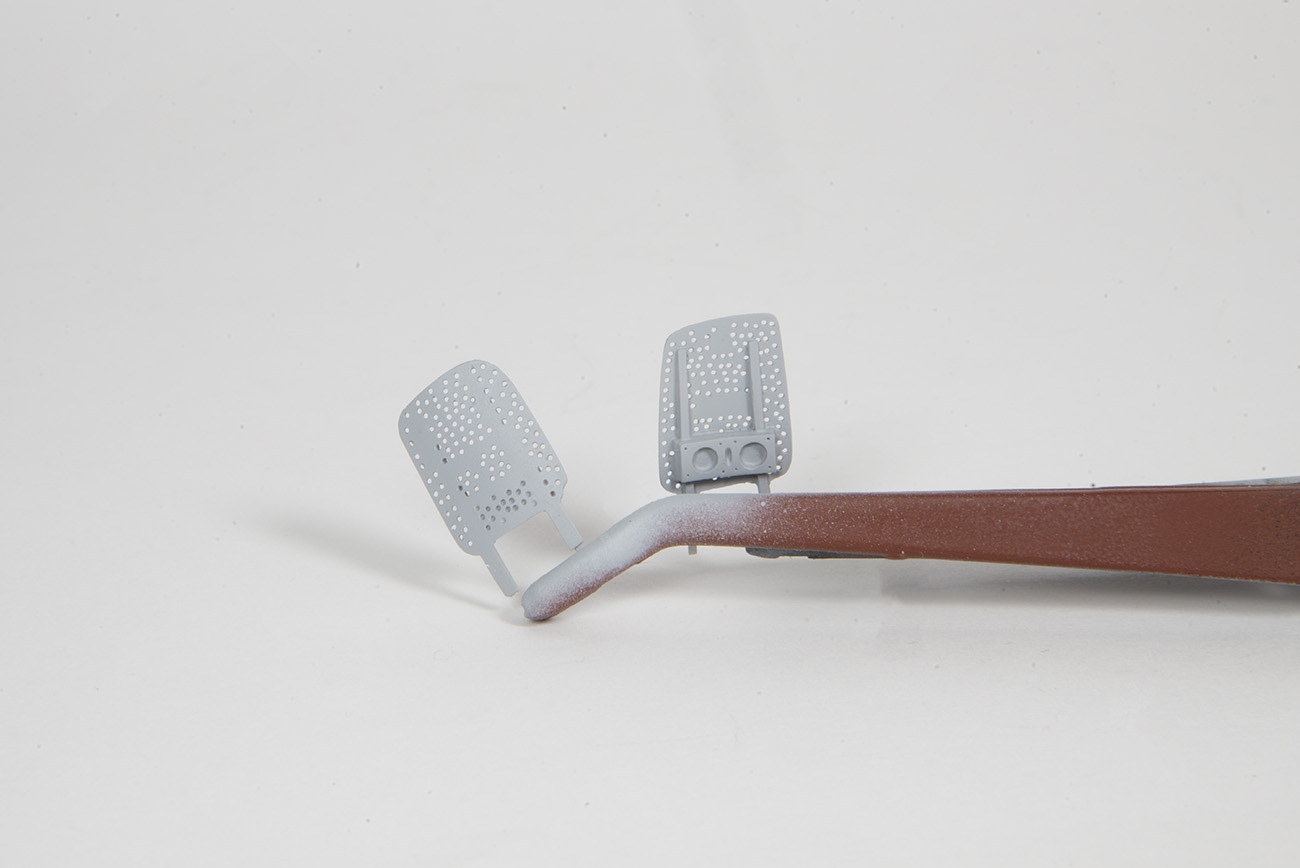

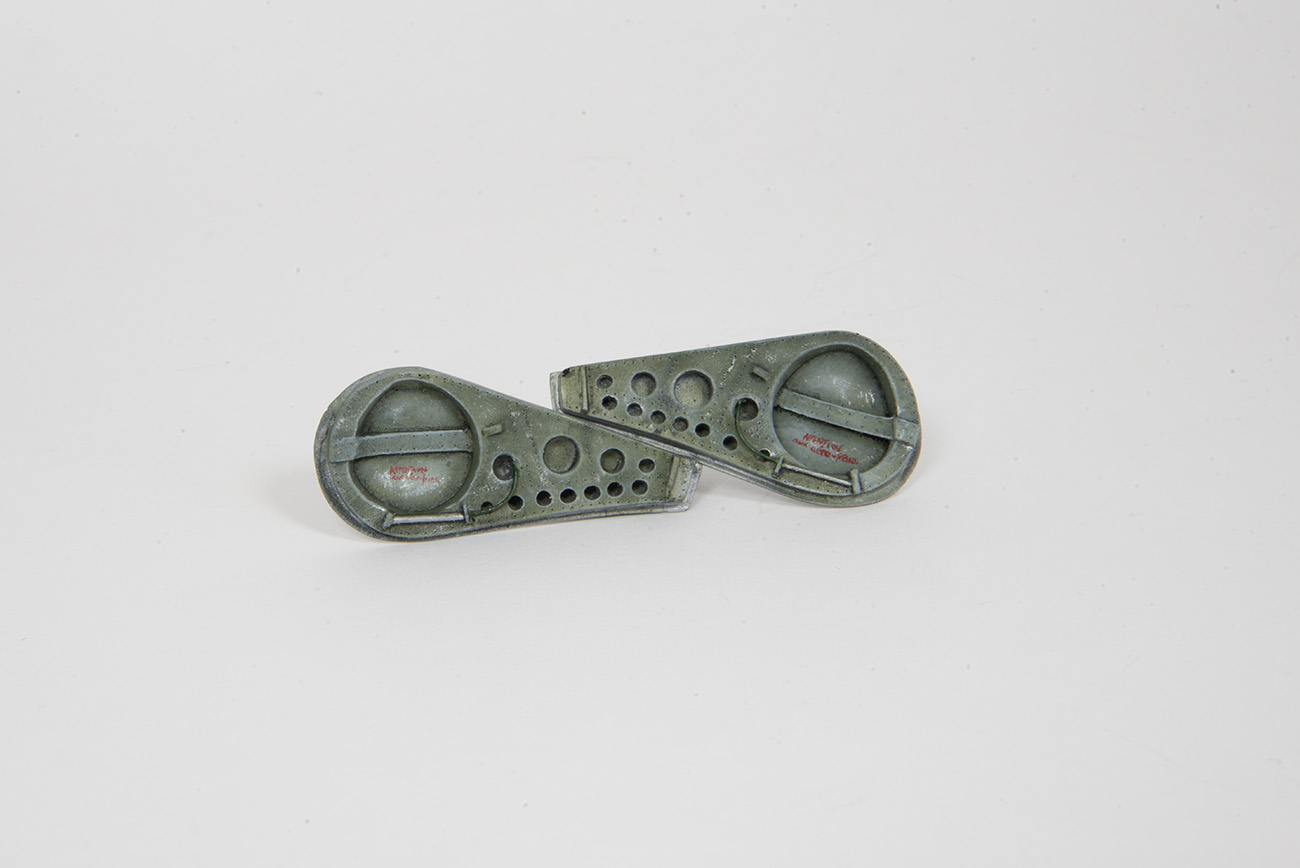

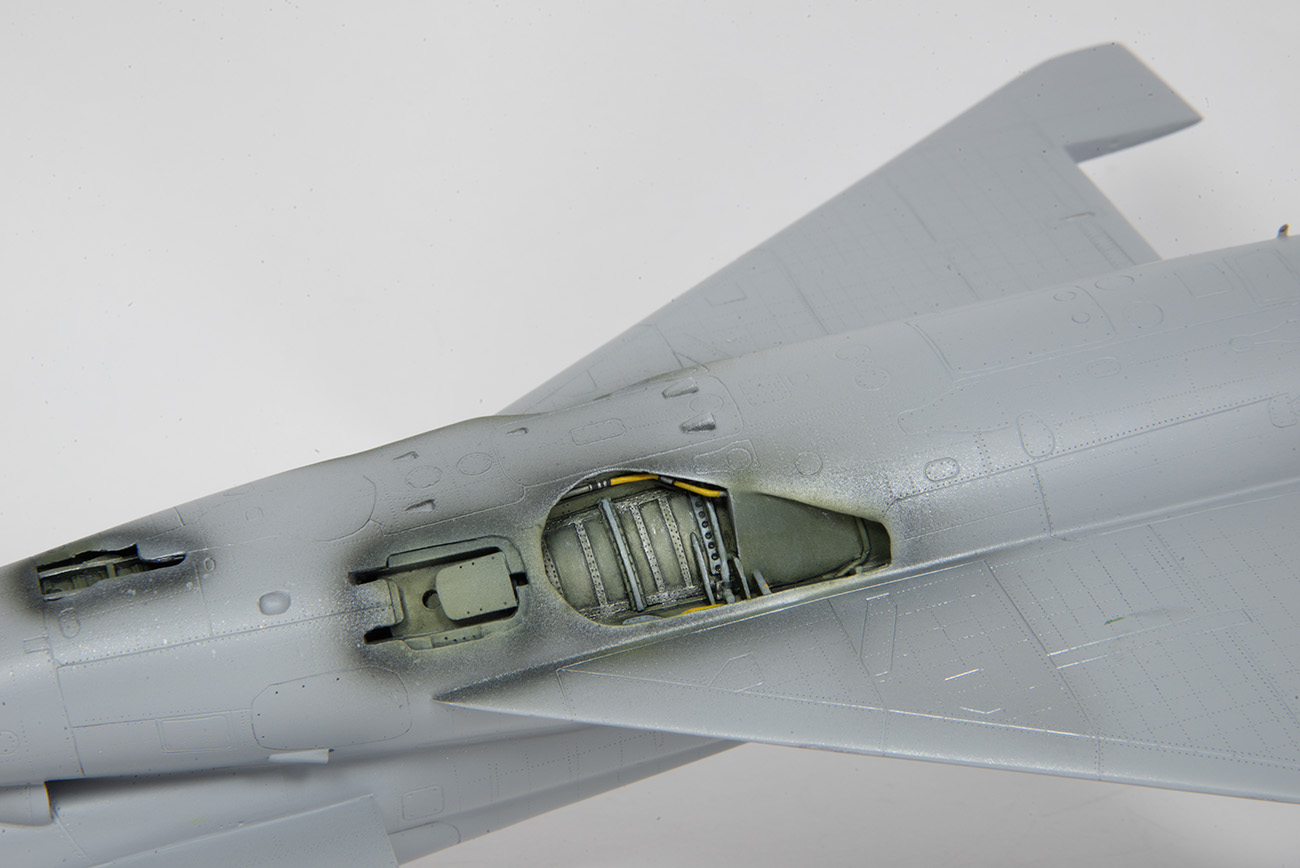

Finalement les aérofreins sont refait en CP dans le même temps que les trains et leurs trappes puis le tout est mis en peinture façon musée de l'air donc avec une patine laissant l'alu ressortir sur les nuances de vert après bien des années... Je trouvais cela plus intéressant qu'une trappe trop propre.

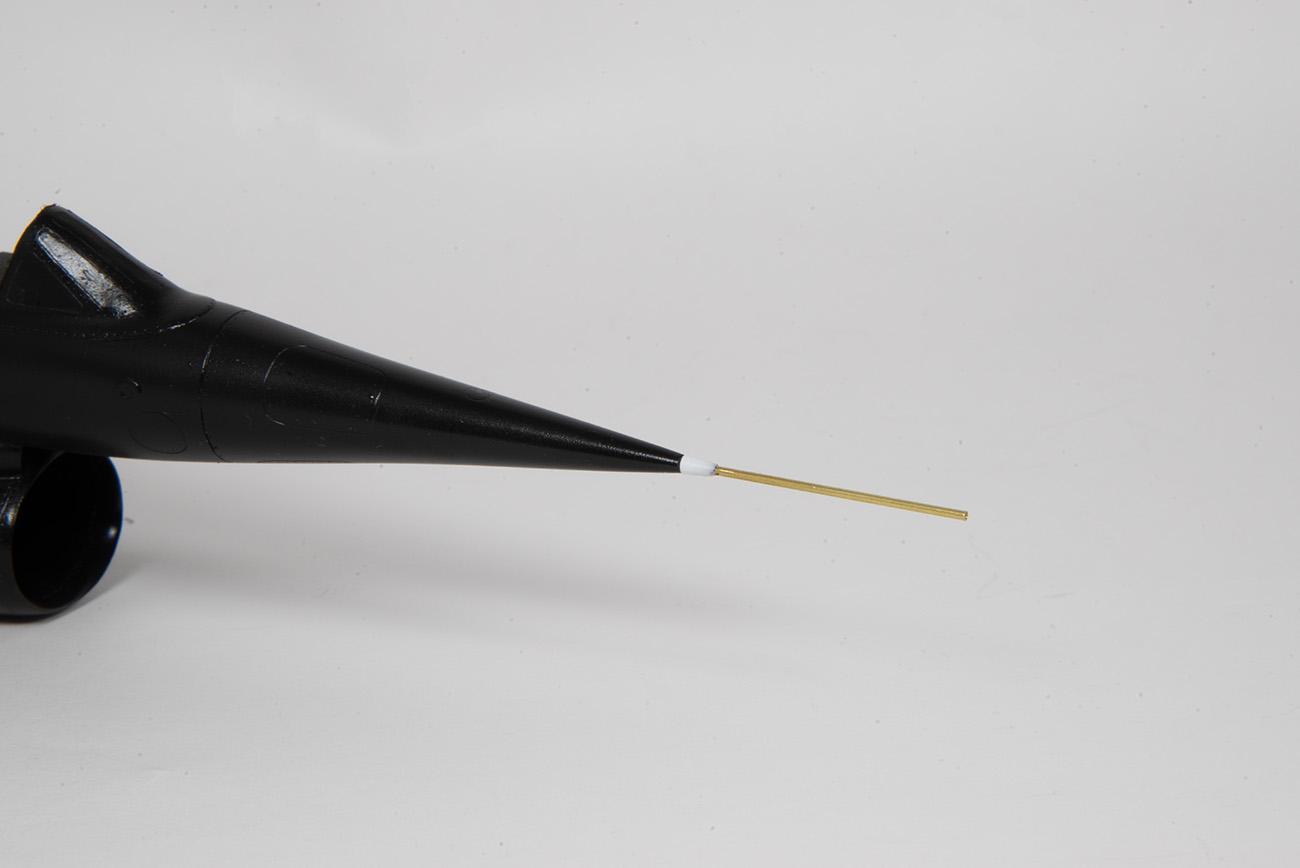

Enfin le pitot est fait en tube de laiton et son raccord en section circulaire de plastique. Le Griffon devient à ce stade une vraie arme blanche !



On se revoit vite pour la peinture et la fin du montage !

[angus]

oh la meu meu

[Serge Texier]

J'aime tout mais particulièrement le travail sur les AF

[stradivarius]

Ça fait relativiser quand on a un petit problème sir nos kits "modernes"

[frèreLeO]

C'est impressionnant !!

[Son altesse]

Du grand art

[rafju]

J'aime tout mais particulièrement le travail sur les AF

vu d'ici, j'aime particulièrement... tout

[Dom]

Grandiose, quelle précision dans le détaillage et la peinture !

[Loloskymaster]

Ah, la vache! Quelle horreur, cette base!
Je pense que tu as tout recréé, à ce point!
Bravo pour améliorer et conserver la finesse du vrai appareil.

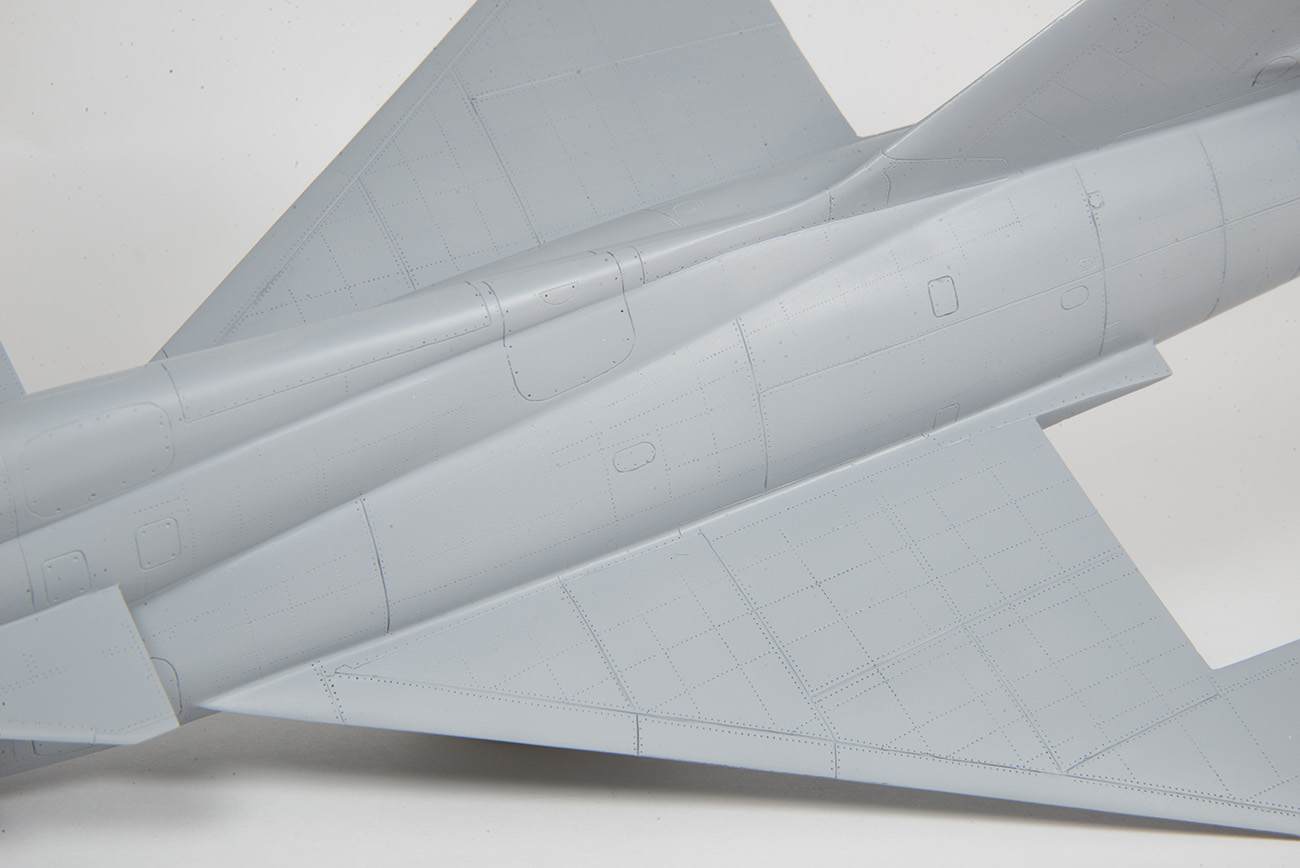

En voyant l'avion regravé, on ne soupçonne pas une telle masse de boulot.
Bravo et vivement son revêtement métallique.

Lolo

[Quentin]

On se revoit vite pour la peinture et la fin du montage !

Des trous, des p'tits trous, encore des p'tits trous !

Quel boulot ..

Quentin

[dirtydm]

t'es un furieux toi!

[Arnaududu]

Bonjour, splendide et pourtant ce n'est pas du Gato
