Bonsoir les amis,

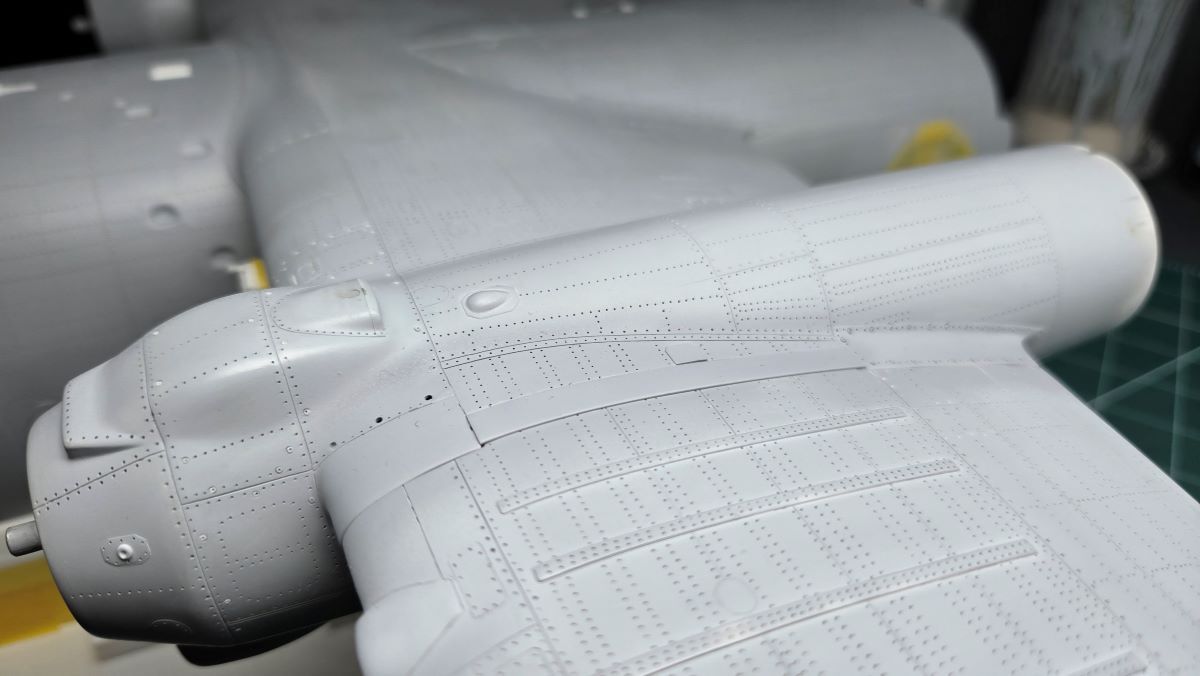

Avec un pas de montagnard (lent mais résolu) la construction avance et se rapproche de son terme. Le caisson central d’aile a été solidement fixé sur le fuselage puis fondu dans cet ensemble. Cela concerne tant le masticage, que les tôles en surépaisseur ou encore le rivetage.

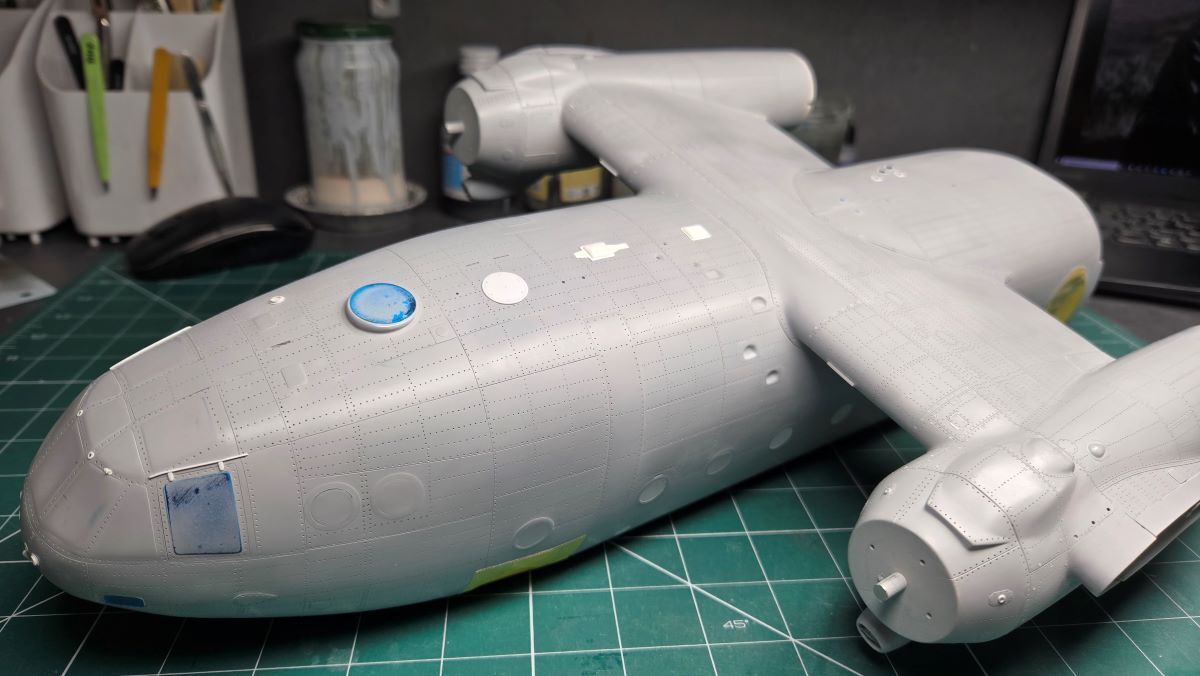

Voici l’état de ce gros sous-ensemble à ce jour.



Autre sujet qui a été pour moi une grosse prise de tête pour ne pas dire la condition sine qua non de construction de ce modèle : rendre les ailes démontables en raison de leur taille. Je rappelle que le Noratlas au 1/32eme c’est un mètre d’envergure (taille réelle 32 mètres).

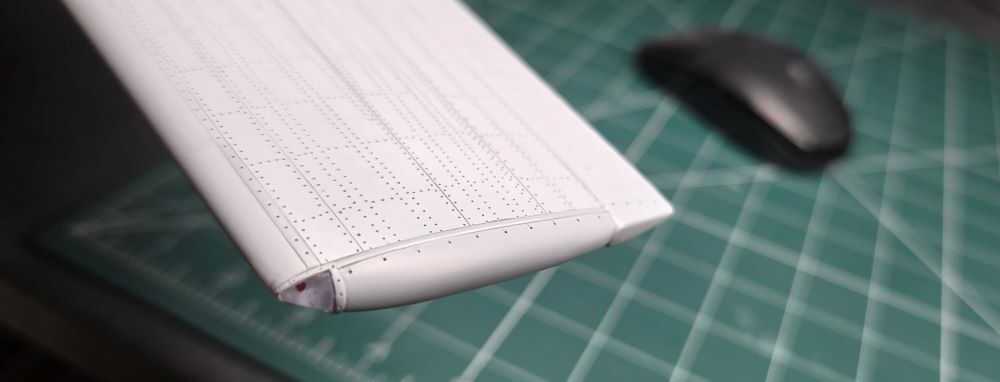

Deux ans après (comme le temps passe !) je les assemble à nouveau et le principe fonctionne toujours. Je vous rappelle qu’une tige filetée traverse l’aile, se termine par une vis 6 pans qui permet un serrage léger. Pour cacher ce mécanisme en bout d’aile, un saumon en partie creux vient se mettre en place pour rendre le profil de cette aile.
Le résultat me satisfait avec un joint entre l’aile et l’emplanture située sur la poutre pratiquement invisible si on ne le sait pas... C’est justement ce que je recherchais.

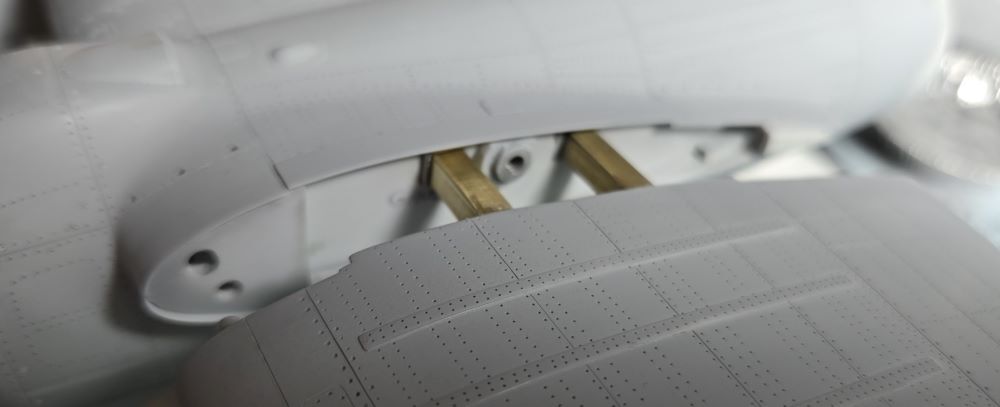

la fixation à l'emplanture avec un tube fileté qui vient emprisonner la tige qui traverse l'aile et les deux tubes carrés qui sont les longerons indispensables au centrage et au maintien de l'aile.

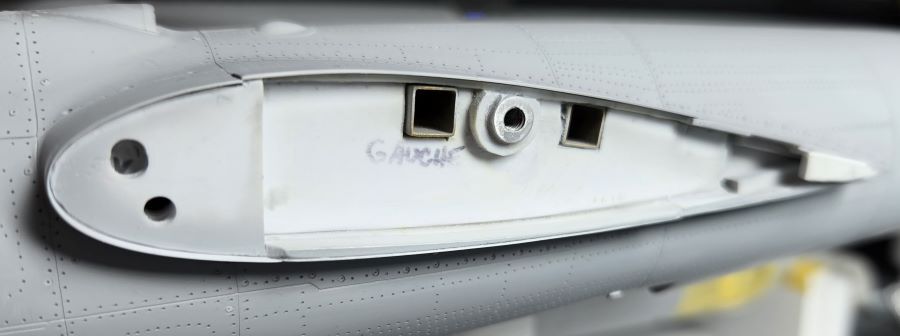

Les longerons guidés

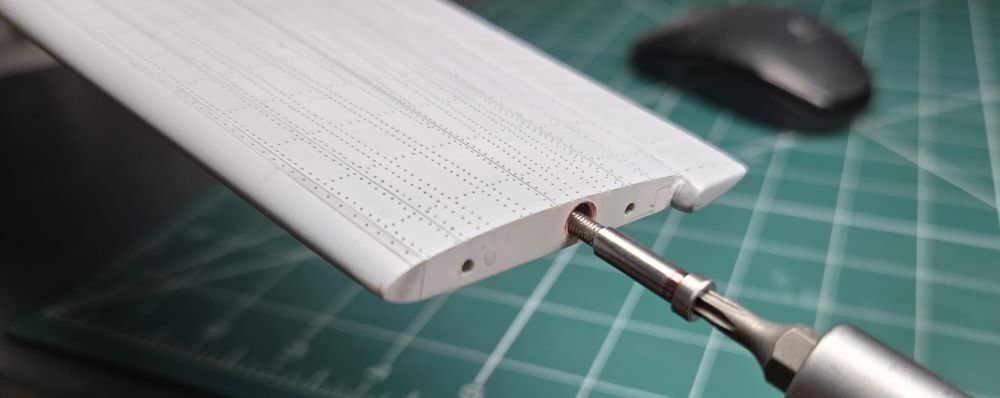

le serrage de la tige


le mécanisme dissimulé par le saumon. Je ne vous cache pas que tout cela nécessite de soigner les ajustements et de ne pas hésiter à refaire les pièces si elles sont imprécises. Des soirées de prise de tête garanties.


Et le boulot fini. Le joint de la maquette est bien caché par des bandes plastique qui reproduisent des tôles existantes sur l'avion et qui ont la même vocation à finir aérodynamiquement cette jointure.

La suite de opérations va consister dans la mise en place des deux coquilles ouvertes ainsi que leur système de fixation. Je ne sais pas si je les ferai démontables pour le transport du modèle ou fixées définitivement. Ma décision n’est pas encore prise.
Enfin le collage des poutres équipées du plan de profondeur viendra achever la maquette.
Bref, encore du boulot mais toutes les pièces ont été fabriquées et n’attendent plus que leur fixation.

Voilà, c’est tout pour le moment.
Acceptez mes meilleures et amicales salutations pour ce WE de chasse aux œufs…
