Mirage IIIC [Eduard 1/48]

Publiez vos photos pour montrer vos modèles, partager vos progrès étape par étape ou recevoir l’avis de la communauté.
Post photos of your models to showcase your work, share step-by-step progress, or get feedback from the Master194 community.
Ressources : Retrouvez nos Walkarounds et Photos de détails sur le site.

Modérateur : master194

bx19gt
Messages : 4438
Enregistré le : dim. 1 mars 2009 09:49

Re: Mirage IIIC [Eduard 1/48]

Message par bx19gt »

Faut pas le regarder de trop pres :(

Re: Mirage IIIC [Eduard 1/48]

Publicité

Publicité


Avatar du membre
dirtydm
Messages : 5729
Enregistré le : sam. 28 mai 2011 21:50
Localisation : 59 TOURCOING

Re: Mirage IIIC [Eduard 1/48]

Message par dirtydm »

ah enfin une maj! :D

je ne vois pas de défaut tant il semble superbe!
YANN
Avatar du membre
Dom
Messages : 11460
Enregistré le : dim. 18 mai 2003 22:21
Localisation : Aquitaine

Re: Mirage IIIC [Eduard 1/48]

Message par Dom »

Très joliment traité tout ça, un beau IIIC alu à venir !
Du 48, rien que du 48, dites "je le jure"
bx19gt
Messages : 4438
Enregistré le : dim. 1 mars 2009 09:49

Re: Mirage IIIC [Eduard 1/48]

Message par bx19gt »

Jean ROBERT a écrit : lun. 10 mars 2025 15:58 Un petit défaut à prendre en compte:
Eduard s'est basé sur un plan représentant un appareil dont le réacteur est démonté,et donc les amortisseurs détendus.
C'était précisé sur le plan mais...
Donc,la maquette est trop haute sur pattes de 2 bons mm.
Facile à corriger.
Jean
Je vais m'attaquer au train
Il faut reduire l'ensemble des trains ou juste le train principal et pas le train avant ?
RENAUD
Messages : 9853
Enregistré le : mar. 7 mars 2006 15:38
Localisation : Ligne bleue des Vosges

Re: Mirage IIIC [Eduard 1/48]

Message par RENAUD »

Je crois me rappeler qu'il faut réduire le train principal de 2 mm. Pour la correction du train avant il vaut mieux refermer la fourche qui est trop détendue ce qui corrigera donc la hauteur.
Capture d’écran 2025-08-29 150905.png
Capture d’écran 2025-08-29 150905.png (200.5 Kio) Vu 859 fois
Les frites Mac Cain c'est ceux qui en parlent le plus qui en mangent le moins, les maquettes c'est ceux ...


Image Image Image Image Image
bx19gt
Messages : 4438
Enregistré le : dim. 1 mars 2009 09:49

Re: Mirage IIIC [Eduard 1/48]

Message par bx19gt »

Merci
Donc refermer la fourche avant
Et reduire la hauteur au niveau du verrin du train principal
bx19gt
Messages : 4438
Enregistré le : dim. 1 mars 2009 09:49

Re: Mirage IIIC [Eduard 1/48]

Message par bx19gt »

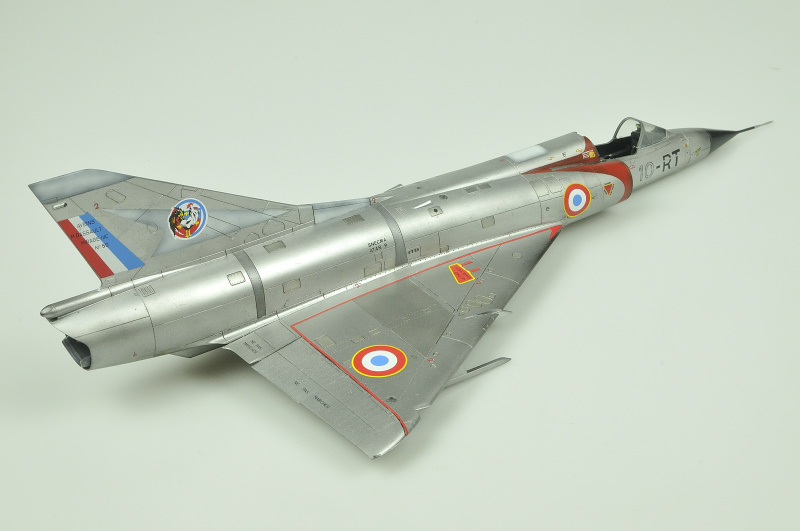

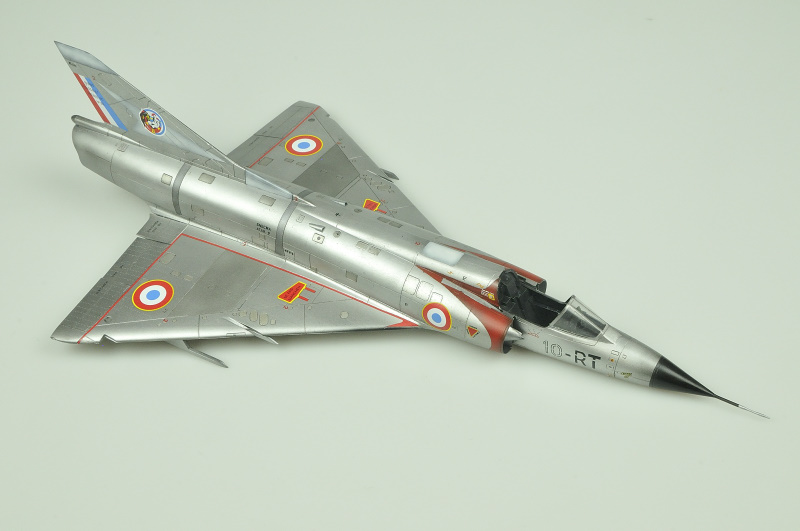

Mise en place des decalques et passage du vernis final
On peut demasquer les zones protegées
J'an ai aussi profité pour mettre en place la pointe.
J'avais aussi oublié de mettre les petites entrée d'air sur le dos. C'est reparé






Je me suis attaqué à la correction du train
Pour le train arriere, j'ai coupé deux mm du verrin
L'avant/apres


Pour le train avant, j'ai fait une decoupe au niveau du verrin là ou il y a l'articulation
J'ai plié l'articulation de la roulette et refait le verrin

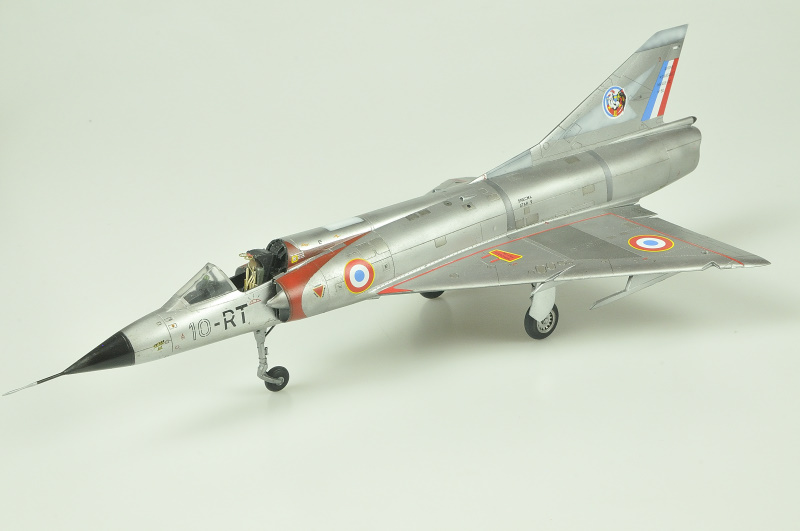

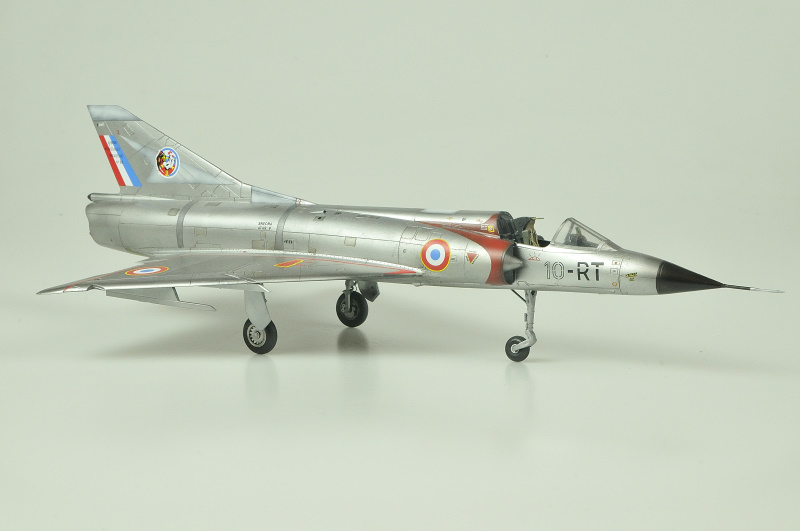

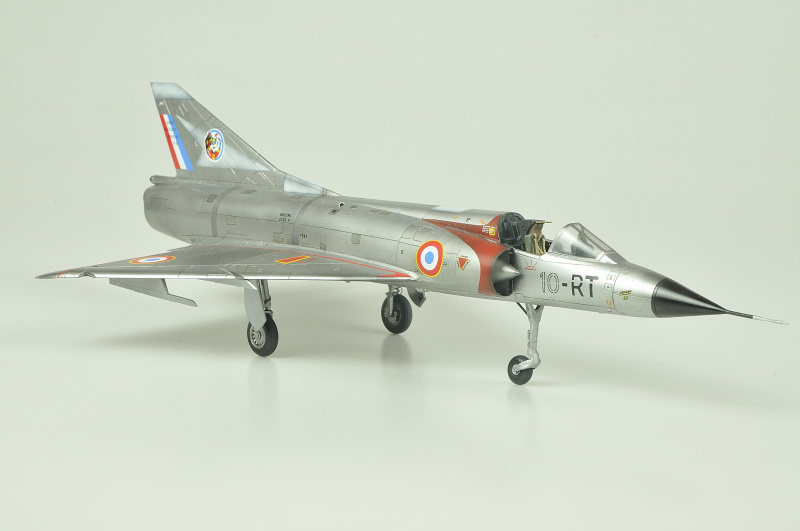

Le resultat final

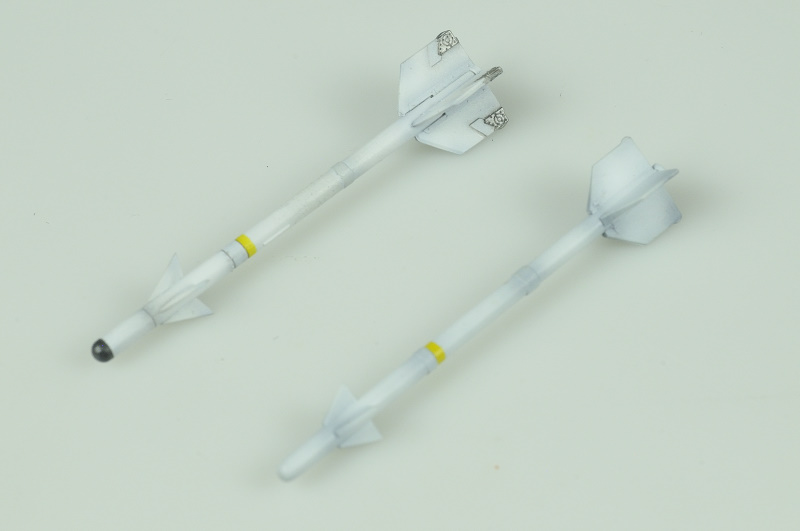

Et pour finir les AIM9C et les bidons qui prendront bientot place

Avatar du membre
Serge Texier
Messages : 7689
Enregistré le : sam. 6 mars 2010 07:33
Localisation : 82500, la capitale de l'ail

Re: Mirage IIIC [Eduard 1/48]

Message par Serge Texier »

Quel joli boulot méticuleux :shock:
Serge

Un atterrissage est réputé terminé lorsque le dernier morceau cesse de rebondir.

Famille CRJ, début de l'histoire de ma vie en commençant par la fin
Fournier RF6B 1/50 ème Heller en suspens
Conversion Avro York 1/72 ème CMR en suspens
RENAUD
Messages : 9853
Enregistré le : mar. 7 mars 2006 15:38
Localisation : Ligne bleue des Vosges

Re: Mirage IIIC [Eduard 1/48]

Message par RENAUD »

Bonjour,

Je n'ai pas les photos de ta dernière mise à jour mais sur le tél c'est OK !

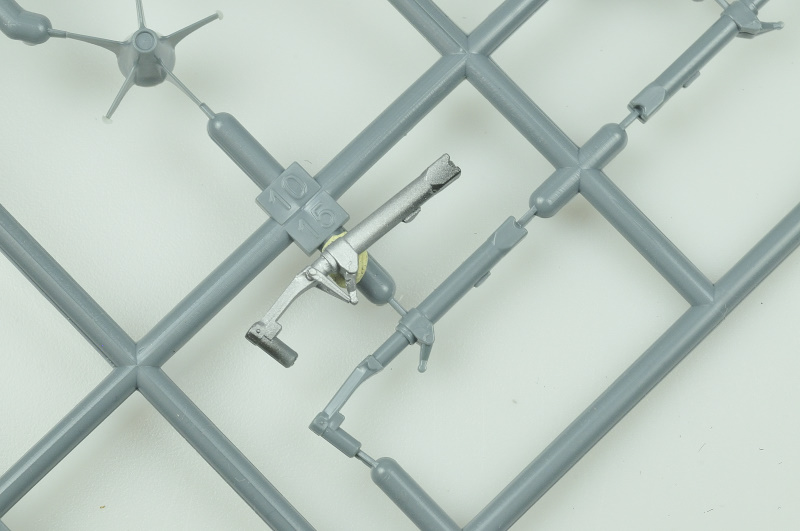

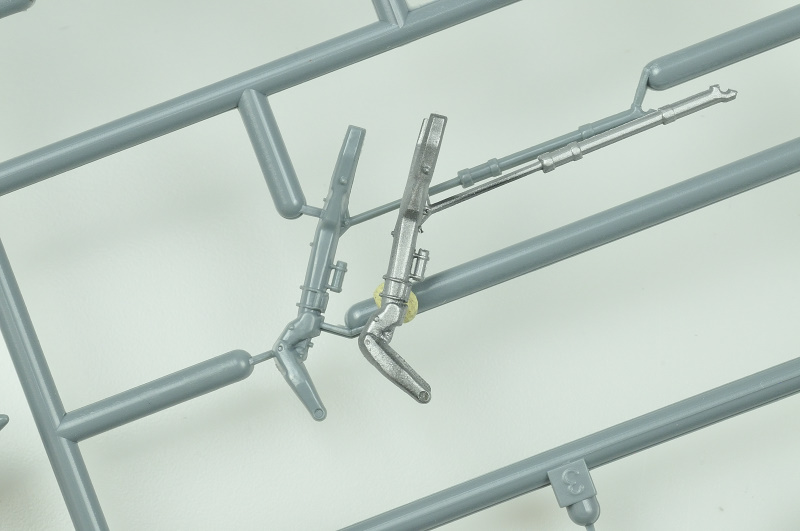

Ça se présente très bien le bébé :shock: On voit sur ta photo de la grappe que l'amortisseur du train principal est d'origine complètement détendu.
Les frites Mac Cain c'est ceux qui en parlent le plus qui en mangent le moins, les maquettes c'est ceux ...


Image Image Image Image Image
bx19gt
Messages : 4438
Enregistré le : dim. 1 mars 2009 09:49

Re: Mirage IIIC [Eduard 1/48]

Message par bx19gt »

RENAUD a écrit : lun. 1 sept. 2025 09:59 Bonjour,

Je n'ai pas les photos de ta dernière mise à jour mais sur le tél c'est OK !
Ça se présente très bien le bébé :shock: On voit sur ta photo de la grappe que l'amortisseur du train principal est d'origine complètement détendu.
J'ai le meme probleme avec Firefox.
Les photos n'apparaissent pas et avec un autre navigateur on les voit.
J'ai copié le meme texte sur un autre forum Phpbb et les photos apparaissent bien.

Ce qui est bizarre c'est que le probleme ne vient que sur les nouveaux posts. Les anciens ne sont pas touchés.
MCEMCH
Messages : 210
Enregistré le : sam. 3 nov. 2012 18:26

Re: Mirage IIIC [Eduard 1/48]

Message par MCEMCH »

Bonjour,
Je confirme qu'il faut réduire la hauteurs des trois trains d'environ 2 mm. Certains disent qu'Eduard a pris des mesures sur un avion dépourvu de son réacteur mais une autre explication est que le fabriquant s'est inspiré de photos prises en vol où, par la force des choses , les amortisseurs sont totalement détendus.
La transformation des trains principaux est en principe pas trop compliquée mais il faut prendre son temps ;
    extraire soigneusement la partie supérieure du compas ;
      couper la coulisse de l'amortisseur et en retirer 2 mm ;
        percer les deux parties pour insérer une broche (laiton de 0.8 mm par exemple) qui assurera la solidité de la jambe ;
          re solidariser les deux morceaux de jambes et soignant le bon alignement ;
            reposer les deux éléments du compas qui sera plus fermé).

            On peux faire le même type de chirurgie pour le train avant mais pour ceux qui ont dans leur stock le kit Heller, le plus simple est d'utiliser la jambe de train avant Heller qui est à la fois aux bonnes dimensions et qui a une esthétique mieux réussie que celle d'Eduard.
            je suis en train de faire la même transformation. Résultat à suivre bientôt.
            bx19gt
            Messages : 4438
            Enregistré le : dim. 1 mars 2009 09:49

            Re: Mirage IIIC [Eduard 1/48]

            Message par bx19gt »

            Le compas est en deux parties
            Une fois le verrin coupé, il faut le redresser un peu la partie du compas moulé sur la jambe car l'angle du compas correspond à un verrin detendu
            Il faut egalement couper un peu la seconde partie du compas car elle est devenue trop grande
            Je n'ai pas mis de tige, je pense que la colle a une surface suffisante d'appui pour assurer une bonne soudure
            Autre tips, je pas poncer de suite la ligne de moulage, elle permet de bien centrer la jambe en faisant correspondre la ligne
            Avatar du membre
            dirtydm
            Messages : 5729
            Enregistré le : sam. 28 mai 2011 21:50
            Localisation : 59 TOURCOING

            Re: Mirage IIIC [Eduard 1/48]

            Message par dirtydm »

            nul doute désormais qu'une fois sur pattes, (hautes ou courtes) il sera superbement Miragesque!
            YANN
            bx19gt
            Messages : 4438
            Enregistré le : dim. 1 mars 2009 09:49

            Re: Mirage IIIC [Eduard 1/48]

            Message par bx19gt »

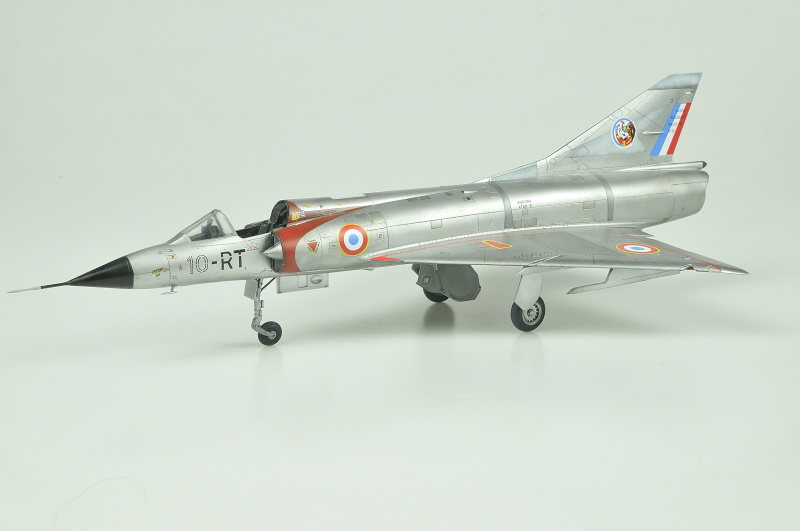

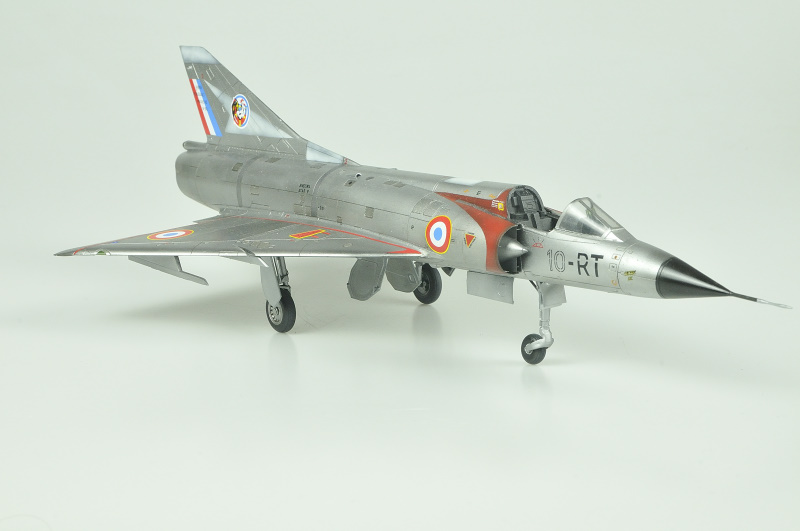

            Le Mirage repose sur ses roues.
            Je n'ai pas encore de photo, mais j'ai une question sur l'AIM 9C
            Sur la notice le nez est peint en noir mais sur les photos que je vois, il est blanc
            Alors blanc ou noir ?
            Thud
            Messages : 21595
            Enregistré le : jeu. 20 avr. 2006 19:47

            Re: Mirage IIIC [Eduard 1/48]

            Message par Thud »

            bx19gt a écrit : lun. 15 sept. 2025 11:53 Le Mirage repose sur ses roues.
            Je n'ai pas encore de photo, mais j'ai une question sur l'AIM 9C
            Sur la notice le nez est peint en noir mais sur les photos que je vois, il est blanc
            Alors blanc ou noir ?
            Es-tu sûr de la version ?
            L'AIM-9C est un missile à guidage radar, utilisé uniquement par l'US Navy.
