Re: Luft46 Blohm und Voss, BV P204 tit présentation

Message par Son altesse »

Yes, Jean Loup tu as raison.
L´ingénieur en chef de Blohm und Voss de 1933 a 1945 fut Richard Vogt. (le glaucome en moins!)

Aprés 9 ans a travailler au japon pour Kawasaki, il pris la tête du developpement de la section aéronautique de B&V nouvellement créée et developpa toute une série d´appareils, selon aussi deux axes marquants, la structure tubulaire des ailes, comportant souvent les réservoirs de carburant, et l´assymétrie.

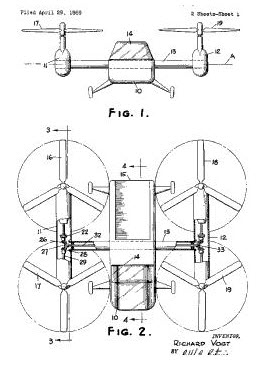

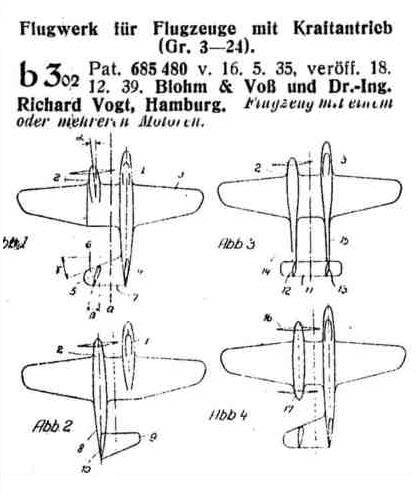

Il déposa au cours des années 30 plusieurs brevets en ce sens.

L´idée en elle même est brillante même si sa mise en application est loin d´être évidente. L´intérêt est effectivement de contrecarrer naturellement le couple moteur (donc pour des moteurs a hélices).

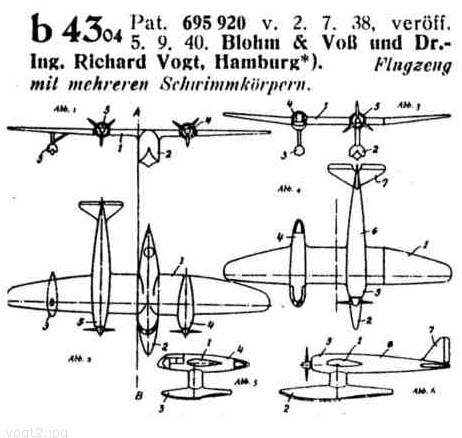

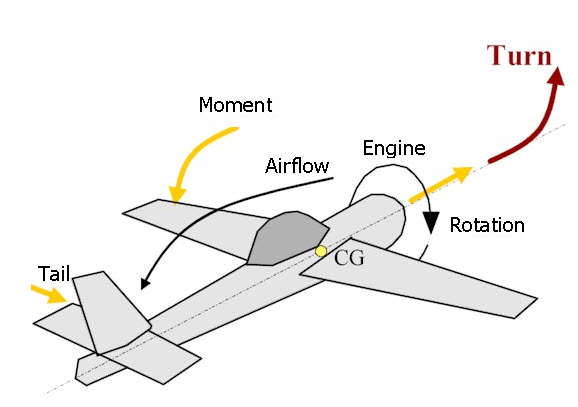

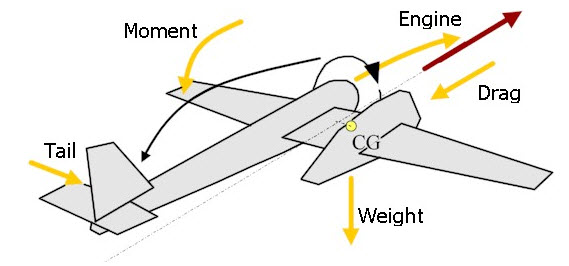

Un petit schéma trouvé sur le net (nurfluegel.com) permet de mieux saisir la "beauté" du système :D .

Avion "normal"

BV 141 (ou projets suivants)

La formule fut reprise par tout une série de projet de Richard Vogt (a hélice, a propulsion mixte, puis réacteur seul)
Justo Miranda nous en a fait un joli et interressant dossier (le 13) pour la peine.

L´interet pour une motorisation par réacteur est moins évidente (pas de couple a annuler), il est peut etre a trouver dans l´intégration a la cellule des premiers réacteurs (tout restait a inventer) ou pour des raison d´acces de maintenance (une piste!). Vu la puissance des premiers réacteurs allemands, une formule classique monomoteur integrée au fuselage a longtemps été reportée, avant que des tests pour le Me1101 archetype des formules a venir (longue prise d´air placée devant un réacteur de Me262) confirment le peu de perte de puissance.

L´idée n´a pas été completement abandonnée car Rutan (récemment racheté par Lockheed, je crois) nous a sortie un splendide Boomerang assymétrique parfaitement efficace.

Pour plus tard, je dois avoir dans un coin, la liste des projets assymétriques ayant existés :mrgreen:
Modifié en dernier par Son altesse le lun. 4 juil. 2011 22:00, modifié 1 fois.
"De toute mes qualités, et Dieu sait que j´en possède, ma modestie est celle que je préfère!" Lord Brett Sinclair
https://www.germanprototypes.com/

Re: Luft46 Blohm und Voss, BV P204 tit présentation

Publicité

Publicité


Avatar du membre
Son altesse
Messages : 12806
Enregistré le : mer. 18 juil. 2007 13:29
Localisation : Sud Hambourg

Re: Luft46 Blohm und Voss, BV P204 tit présentation

Message par Son altesse »

Et déja avant poncage ca commence a ressembler a ....... du gros n´importe quoi Blohmundvossesque :D


Il va deja falloir penser camouflage si ca continue !!!!
"De toute mes qualités, et Dieu sait que j´en possède, ma modestie est celle que je préfère!" Lord Brett Sinclair
https://www.germanprototypes.com/
Avatar du membre
gaët la bëte
Messages : 4745
Enregistré le : jeu. 22 janv. 2009 17:36
Localisation : Beaucaire (30)

Re: Luft46 Blohm und Voss, BV P204, assemblure

Message par gaët la bëte »

super montage altesse :x

au sujet de l'asymétrie, les projets de Vogt ont tout de même un problème : pourquoi pas deux moteurs symétriques de même puissance plutôt qu'un combo asymétrique et donc à puissance variable. pourquoi faire compliqué quand on on peut faire simple ? (ils sont fous ces Allemands dirait Obelix).
je reste un enfant car je ne veux pas m'arrêter de grandir (Gaët la bëte un jour de pleine Lune)

http://maquette72.free.fr
Avatar du membre
Son altesse
Messages : 12806
Enregistré le : mer. 18 juil. 2007 13:29
Localisation : Sud Hambourg

Re: Luft46 Blohm und Voss, BV P204, assemblure

Message par Son altesse »

Les anglais ayant adorés le Bv141 (s´il s avaient pû savoir ce qu´ils allaient générer comme splendeurs avionneuses aprés guerre :D ) ils en firent pour la peine une tit chanson....allez pour la route, tous en choeur :
Modifié en dernier par Son altesse le mer. 7 déc. 2011 11:13, modifié 1 fois.
"De toute mes qualités, et Dieu sait que j´en possède, ma modestie est celle que je préfère!" Lord Brett Sinclair
https://www.germanprototypes.com/
Avatar du membre
Tom's
Messages : 1631
Enregistré le : sam. 22 janv. 2011 18:58
Localisation : Troyes

Re: Luft46 Blohm und Voss, BV P204 tit présentation

Message par Tom's »

Toujours aussi plaisants à suivre tes montages !
Son altesse a écrit : Il va deja falloir penser camouflage si ca continue !!!!
C'est bien vrai... Et cette fois-ci à quoi ressemblera-t-il ?
Pin's only !
Stéphane GUERRERO
Messages : 16435
Enregistré le : mar. 20 oct. 2009 20:20
Localisation : Lodève, Hérault
Contact :

Re: Luft46 Blohm und Voss, BV P204, assemblure

Message par Stéphane GUERRERO »

Ah, Planet Models, ça va plus vite que de l'Unicraft! :mrgreen:
2025 : Morane-Saulnier MS.405 RS Models, Caudron C.600 Aiglon Dujin+scratch.

2026 : Gardan GY.80 SEM, Robin DR.400-120 Sharkit

En cours: Decauville Be.552 Bibi Kora Models
Avatar du membre
Son altesse
Messages : 12806
Enregistré le : mer. 18 juil. 2007 13:29
Localisation : Sud Hambourg

Re: Luft46 Blohm und Voss, BV P204, assemblure

Message par Son altesse »

Le prochain devra être Ukainien , par pénitence !!!!! :evil:
"De toute mes qualités, et Dieu sait que j´en possède, ma modestie est celle que je préfère!" Lord Brett Sinclair
https://www.germanprototypes.com/
Avatar du membre
Véracruz
Messages : 2568
Enregistré le : dim. 20 mai 2007 23:39
Localisation : Poitiers 86
Contact :

Re: Luft46 Blohm und Voss, BV P204, assemblure

Message par Véracruz »

Je me régale toujours a regardé tes maquette d’histoire fiction . :x :x

http://razorbackmodel.jimdo.com/.


.No guts no glory!!!!!
Du 32 du 32 et rien que du 32 ( enfin presque )......
Avatar du membre
Son altesse
Messages : 12806
Enregistré le : mer. 18 juil. 2007 13:29
Localisation : Sud Hambourg

Re: Luft46 Blohm und Voss, BV P204, assemblure

Message par Son altesse »

Histoire fiction, oui et non car si tous ses projets n ont point volés, certains n´en étaient vraiment pas loin (et viables surtout).

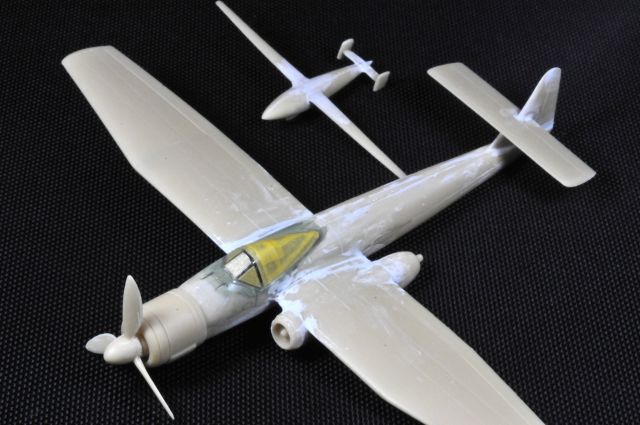

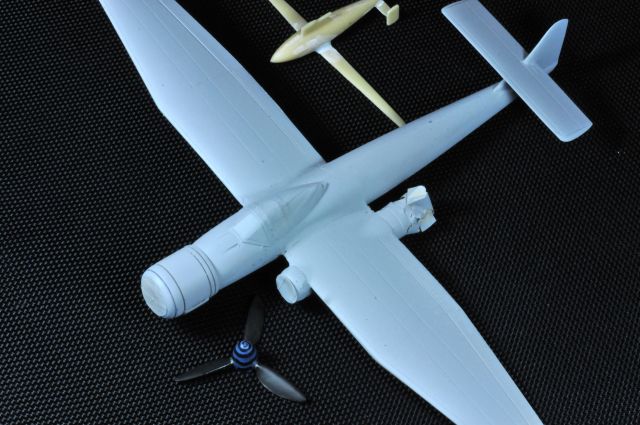

Bon j´avance tout doucement sur ma mocheté B&V, sur sa verriere, son hélice (je hais décidement faire une spirale sans décalcomanie fourni) et son poncage général.
Modifié en dernier par Son altesse le jeu. 7 juil. 2011 22:29, modifié 1 fois.
"De toute mes qualités, et Dieu sait que j´en possède, ma modestie est celle que je préfère!" Lord Brett Sinclair
https://www.germanprototypes.com/
Stéphane GUERRERO
Messages : 16435
Enregistré le : mar. 20 oct. 2009 20:20
Localisation : Lodève, Hérault
Contact :

Re: Luft46 Blohm und Voss, BV P204, assemblure

Message par Stéphane GUERRERO »

Pour le mien, y'aura pas de spirale! :mrgreen:
2025 : Morane-Saulnier MS.405 RS Models, Caudron C.600 Aiglon Dujin+scratch.

2026 : Gardan GY.80 SEM, Robin DR.400-120 Sharkit

En cours: Decauville Be.552 Bibi Kora Models
Avatar du membre
Son altesse
Messages : 12806
Enregistré le : mer. 18 juil. 2007 13:29
Localisation : Sud Hambourg

Re: Luft46 Blohm und Voss, BV P204, assemblure

Message par Son altesse »

Ah ah il t´attend donc dans ton stock !!!!!

Allez une petite réflexion asymétrique de bon aloi pour la peine :

Le thème de l´asymétrie en aviation se scinde en deux : l´asymétrie disons «structurelle», dont le BV141 est le parfait exemple et dont Blohm und Voss c´est fait le champion, et celle disons «fonctionnelle» ou le décalage d´un élement de l´avion, le cockpit le plus souvent se fait par absence d´autre choix.

A partir de ses brevets Richard Vogt créa toute une floppée de projet asymétrique. Les buts sont multiples, annulation « naturelle » du couple du moteur a hélice, meilleurs visibilité, meilleurs angle de tir ou armement centralisé, installation plus simple du réacteur dans certains cas.

Une fois la formule du BV141 validé, ce brave Richard commenca a se lâcher et entama une série de projet de chasseur, Zerstörer ou bombardier en piqué, á hélice, en tout genre (source internet Justo Miranda, secret projects.com):

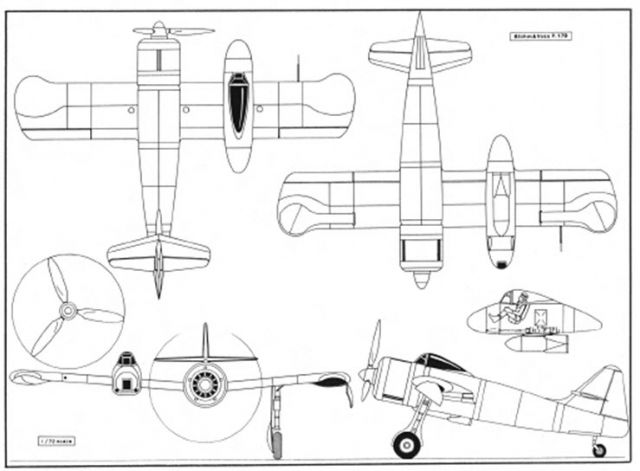

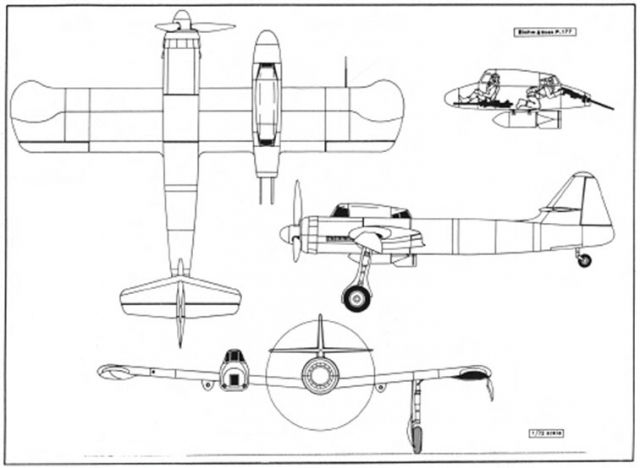

BV 177

BV 179

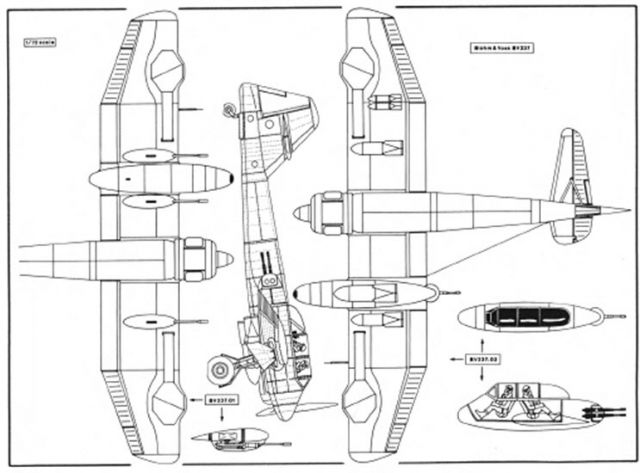

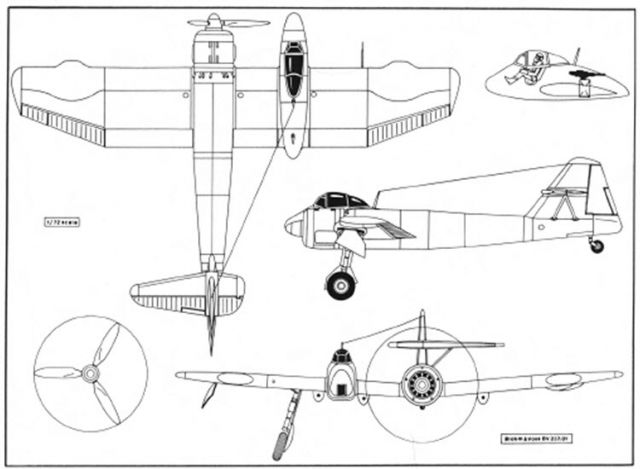

BV 237

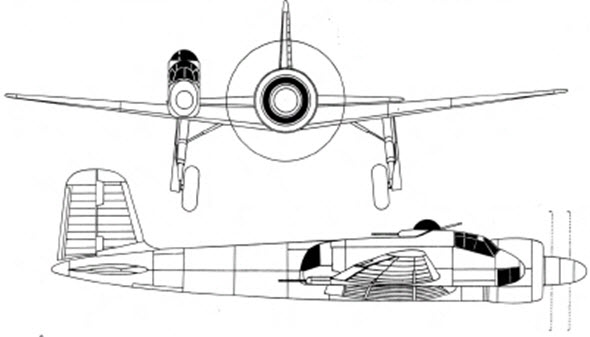

L´un des projets les plus abouti, le BV194, était sensé remplacé le Ju87 et possédait une propulsion mixte.


En passant, Vogt en profitant pour revisiter son BV138

BV111 (source Dan Johnson Luft46.com)

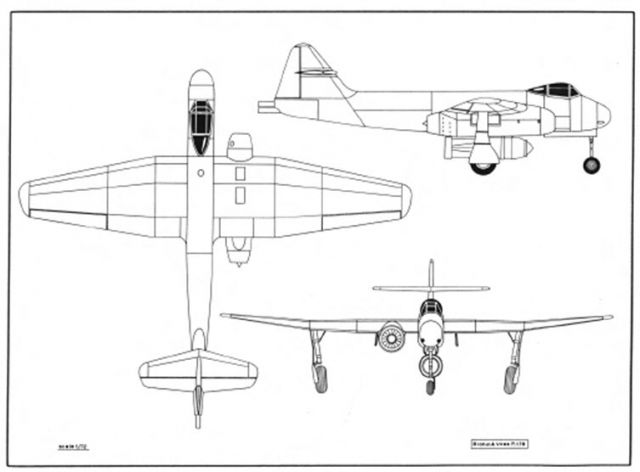

Et proposa un projet exclusivement a réacteur (pour éviter une trop compliquée intégration au fuselage pour l´époque)

BV176

La formule tenta aussi Heinkel

Projet P1065 IIc

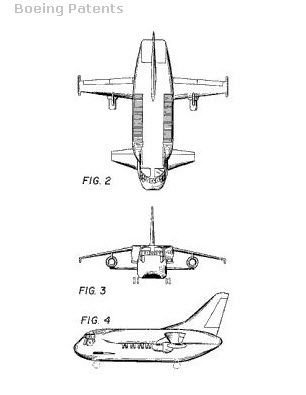

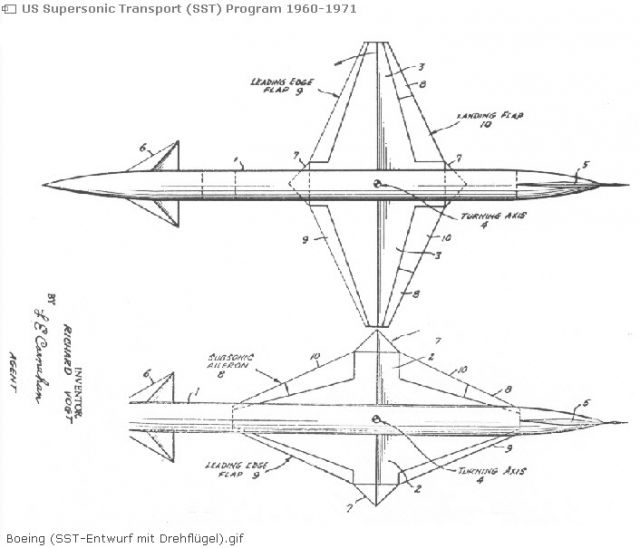

Et titilla même, á l´époque, les américains !!!!





Le plus souvent l´asymétrie d´un avion se revèle nécessaire par un pur manque de place et touche particulièrement les cockpits.

Ce qui nous offre des avions a l´esthétisme particulièrement flatteuse, comme si leur forme élégante naturelle ne suffisait pas.

Le splendide bombardier polonais ZuBr est de ceux là !!!!!


Et même les francais s´y sont mis avec le l´Amiot 351.

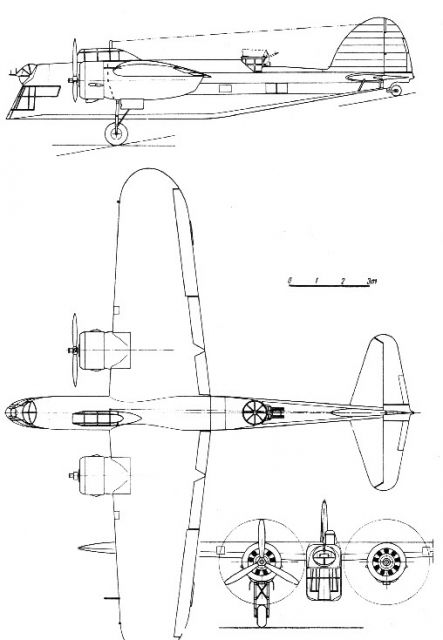

Voir les russes avec le Yak 14

Il y a évidemment des exemples dans les projets allemands de la WWII et, évidemment, chez Blohm und Voss, grand spécialiste en la matière, avec le BV A607.

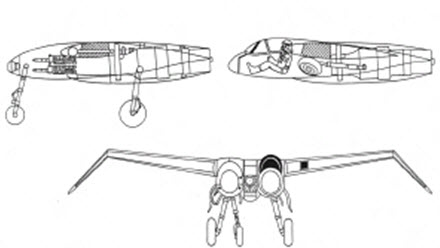

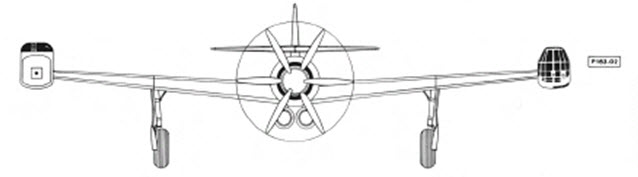

Ici, et comme pour le projet Heinkel P1078B suivant, c´est le pilote que l´on arrive pas a caser avec cette satané configuration toute nouvelle de réacteur intégré avec arrivé d´air centrale !


Mais il y a aussi des exemples plus connu comme le B35

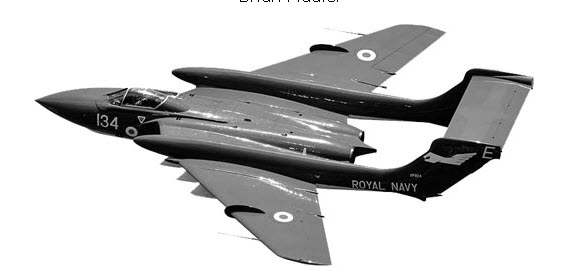

Et évidemment certains anglais classiques d´après guerre comme le Canberra (je ne sais plus quelle version) ou le Sea Vixen.

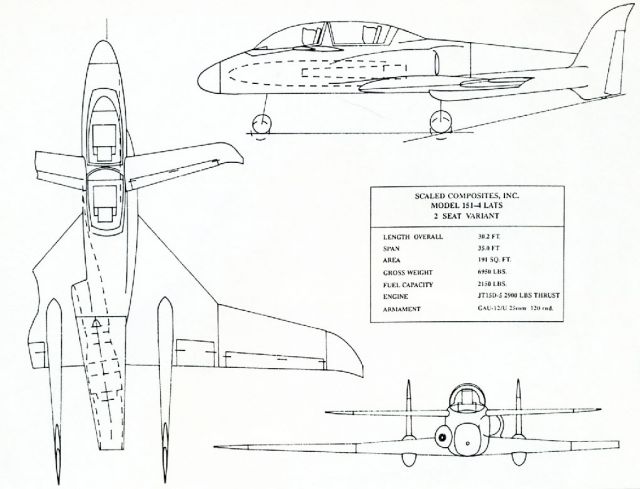

L´asymétrie est toujours d´actualité (ou ca fait moins longtemps du moins) car le ti père Rutan nous a pondu son ARES.


De prime abord ce n´est pas évident, mais c´est qu´il a fallu faire de la place pour y loger un Vulcan, d´ou une position du réacteur un poil décalée

La version biplace est restée a l´état de projet et n´a pas volée.




Parfois l´asymétrie est nécessaire pour d´autre raisons.

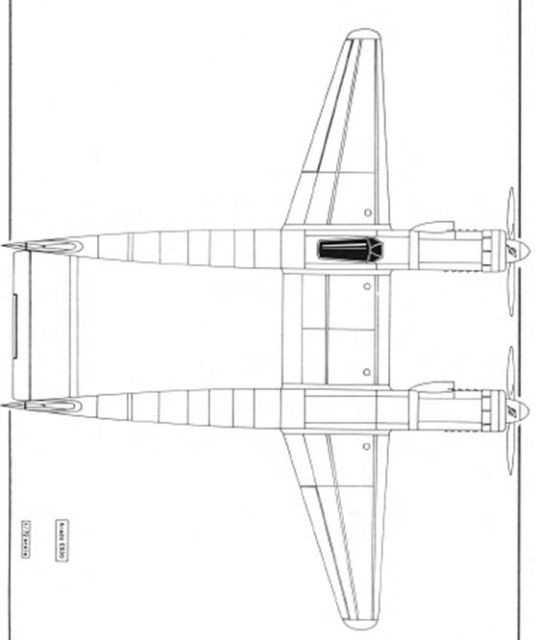

Formule bipoutre a un seul pilote par exemple comme le projet E530 d´Arado



Ou le particulièrement farfelu BV 163

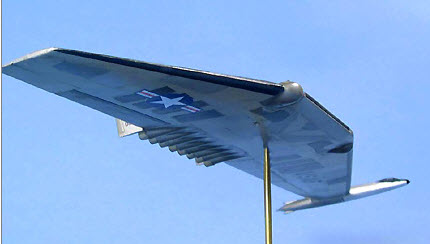

Sans oublier le très seyant prototype d´aile volante a propulsion nucléaire de Northrop de l´année 56, oú l´équipage, dans son cockpit en plomb, devait être éloigné au maximum de la source de radiation




Bon j´ai pu en oublier alors n´hésitez pas !!!!!
