1/72 Special Hobby - Mirage F.1C - 1/12 Cambrésis (FINI)

Message par dewoitine »

Bonjour à tous

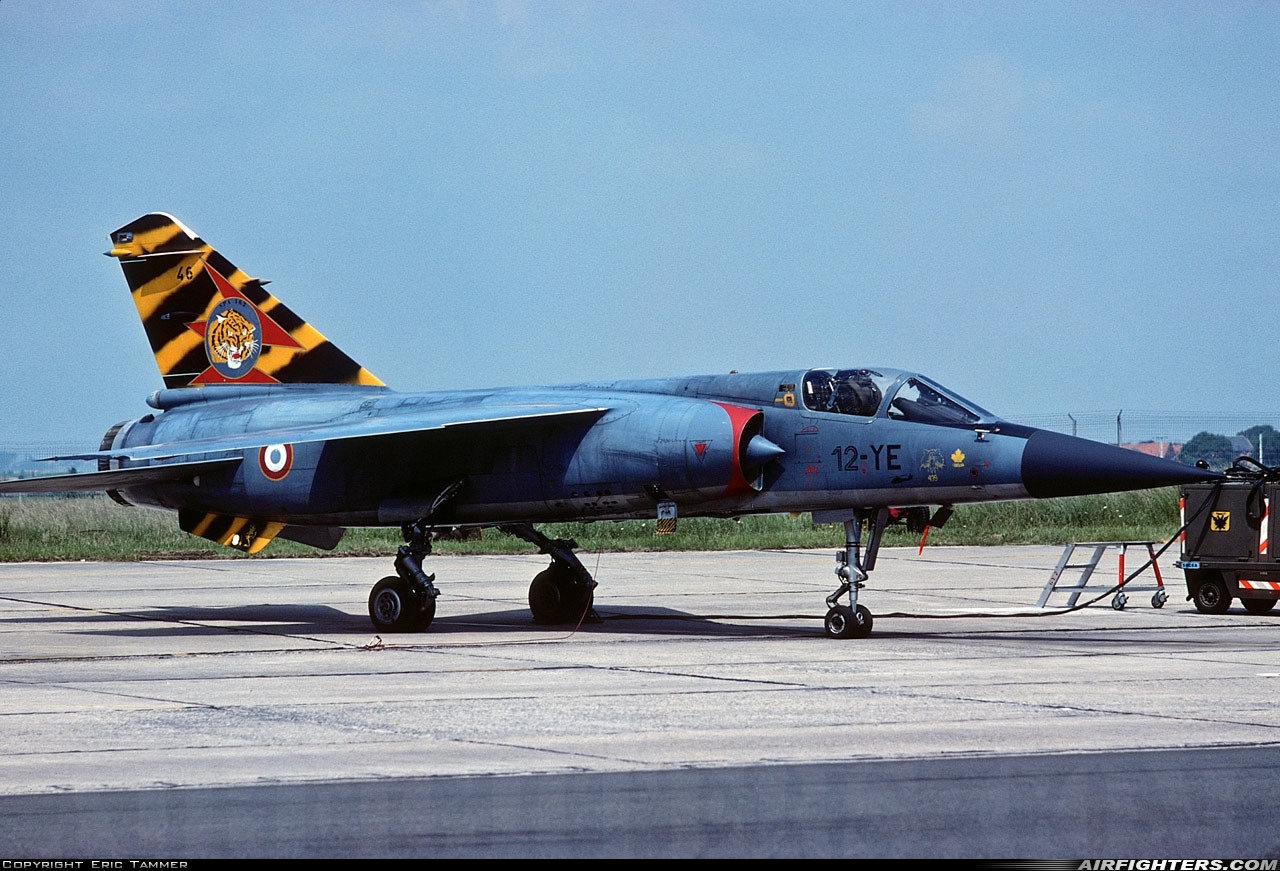

Voici un nouveau montage qui débute avec le F1 du Cambrésis, celui avec la dérive tigrée, j'avais envie de réaliser un C et j'ai flashé pour cette déco que je trouve très attrayante
C'est mon troisième F1 de cette marque, j'avais réalisé le CR et le B


Un F.1 c'est toujours beau et encore plus avec cette déco :shock:

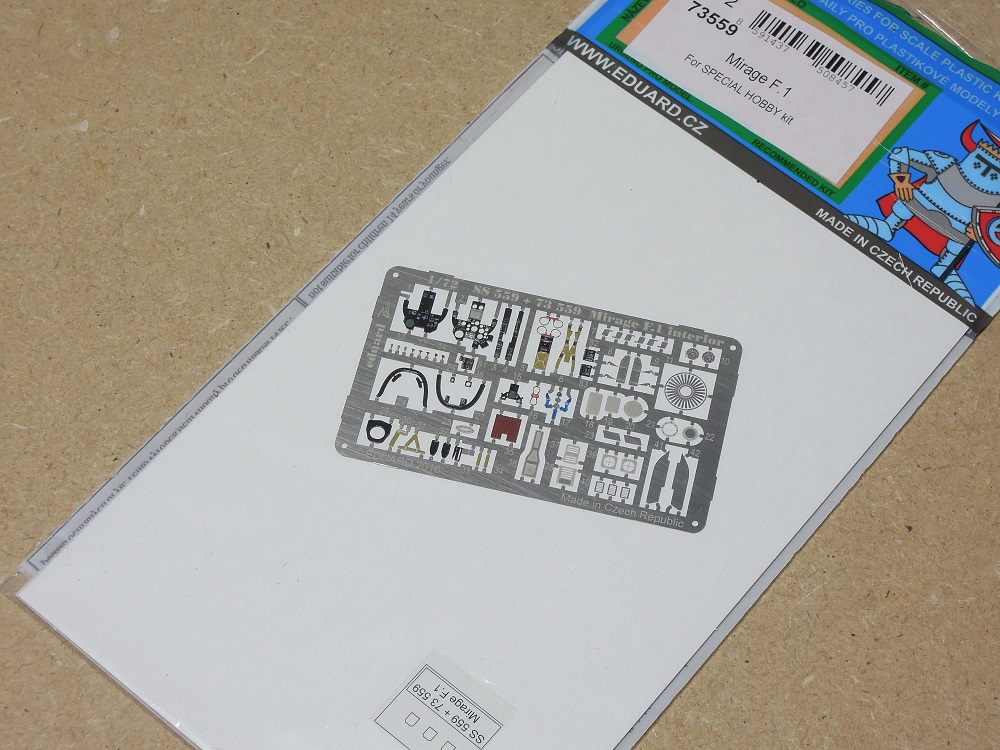

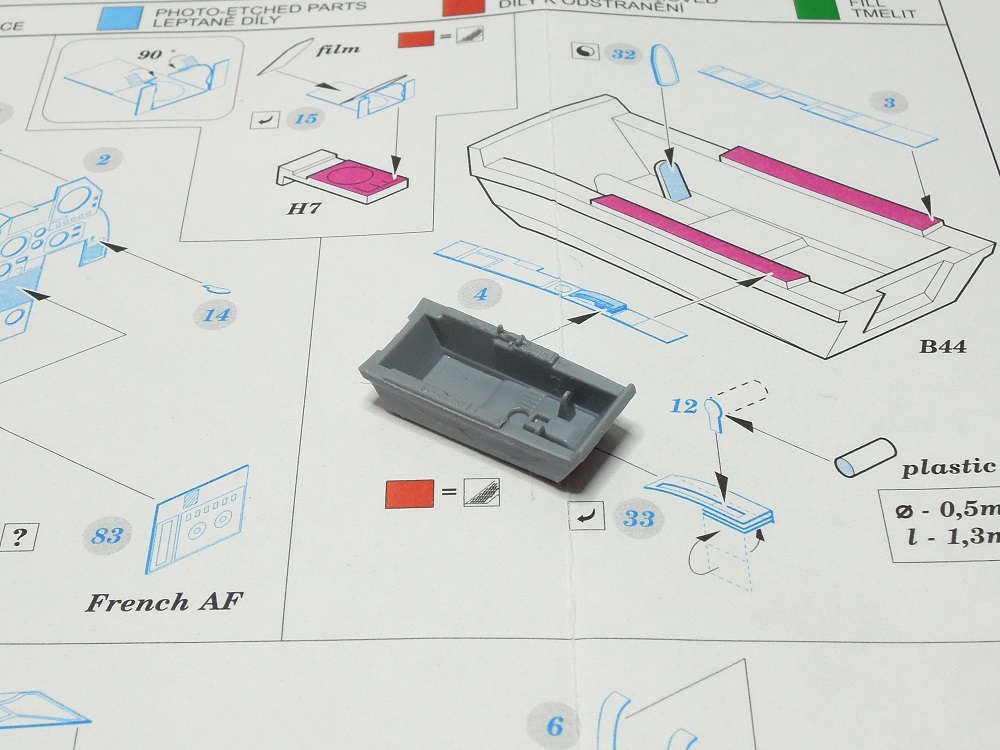

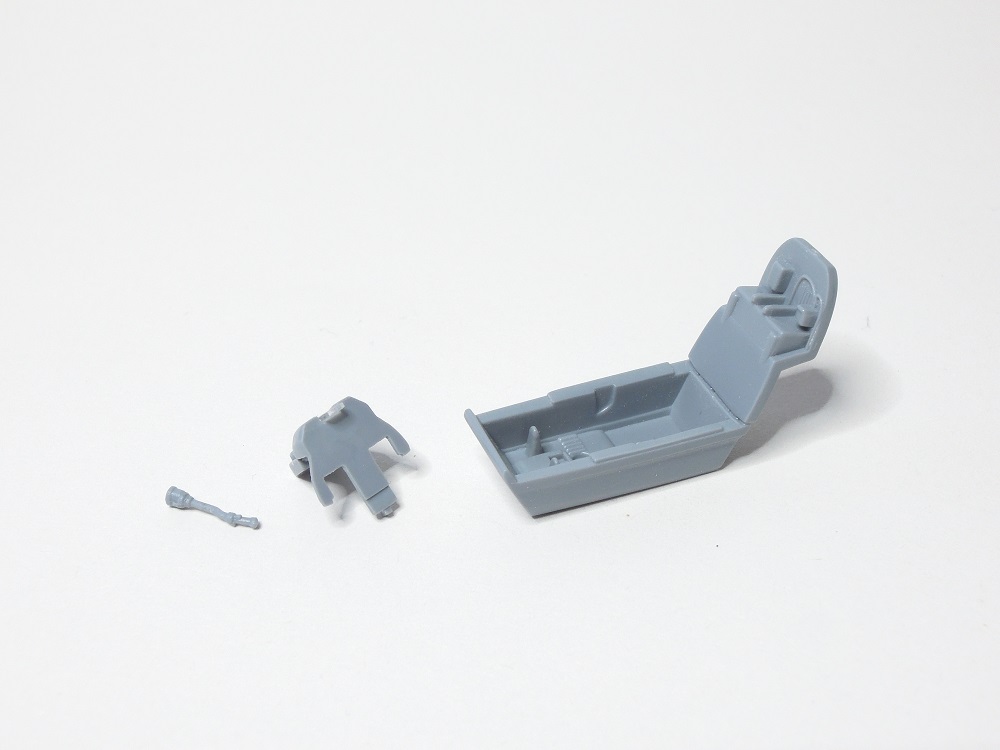

La planche Eduard va me permettre d'améliorer le cockpit qui sera ouvert ainsi que d'autres parties de l'avion

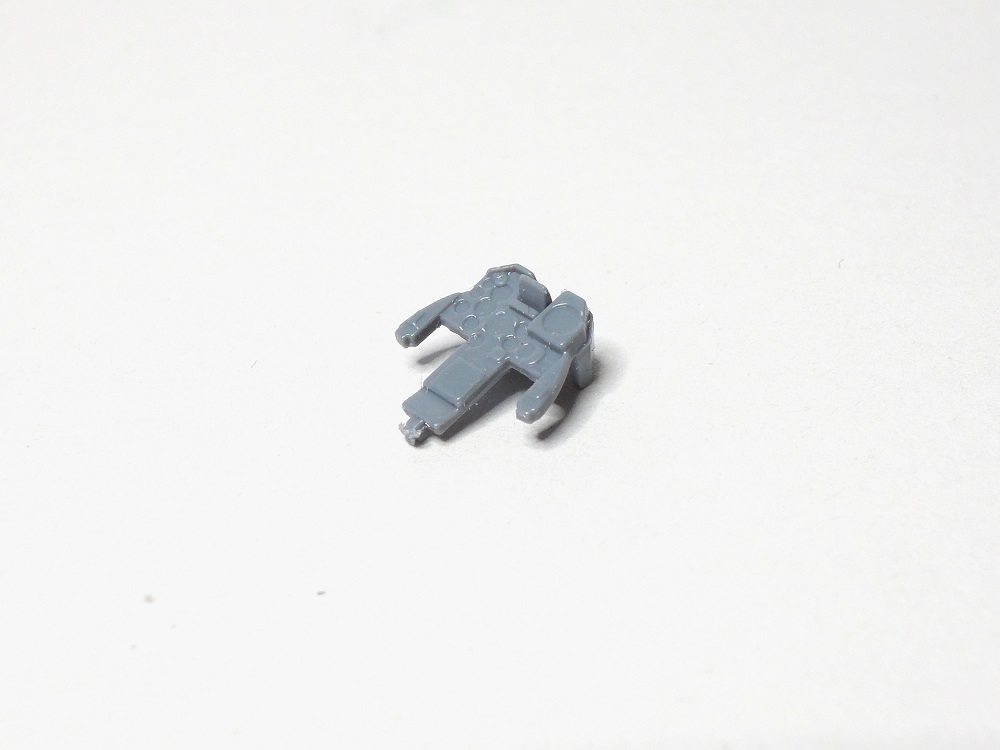

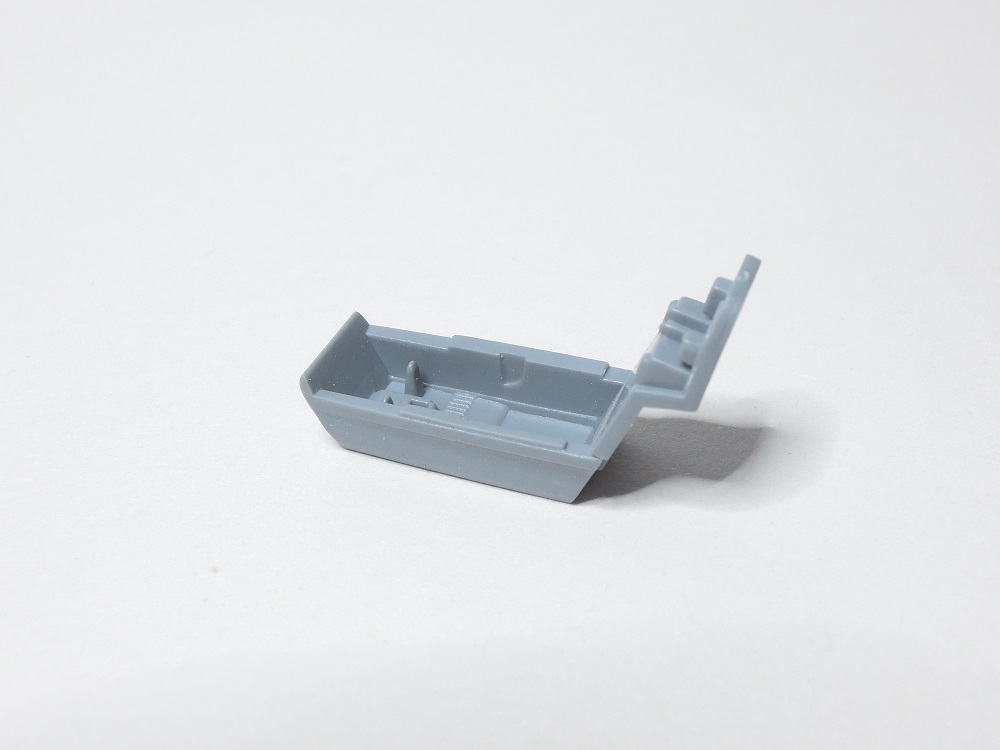

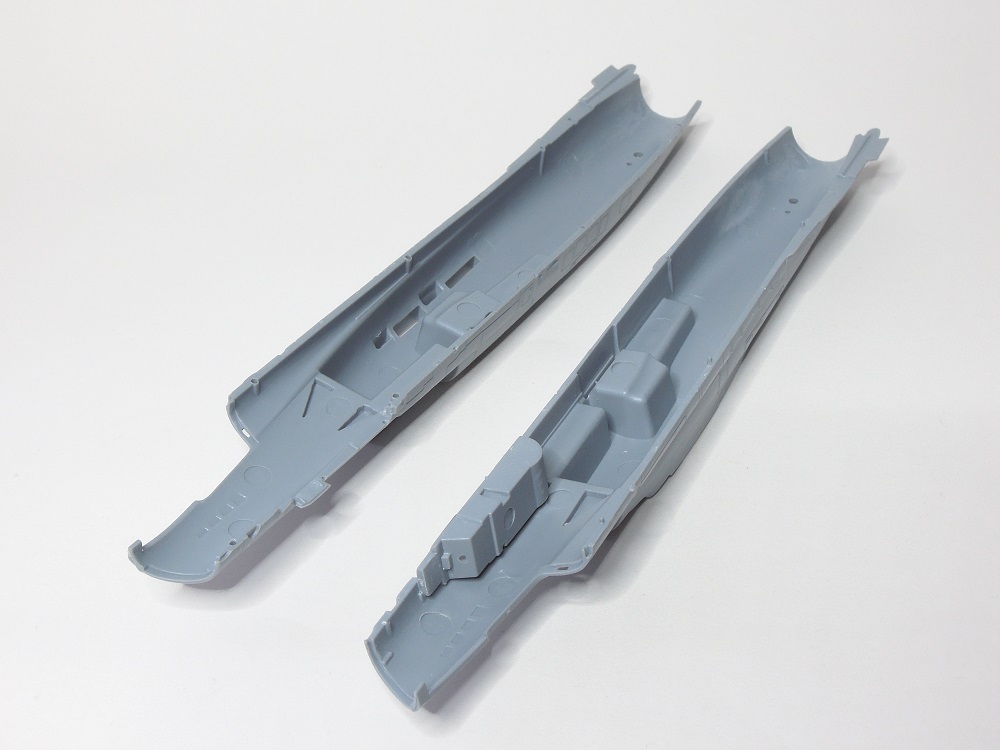

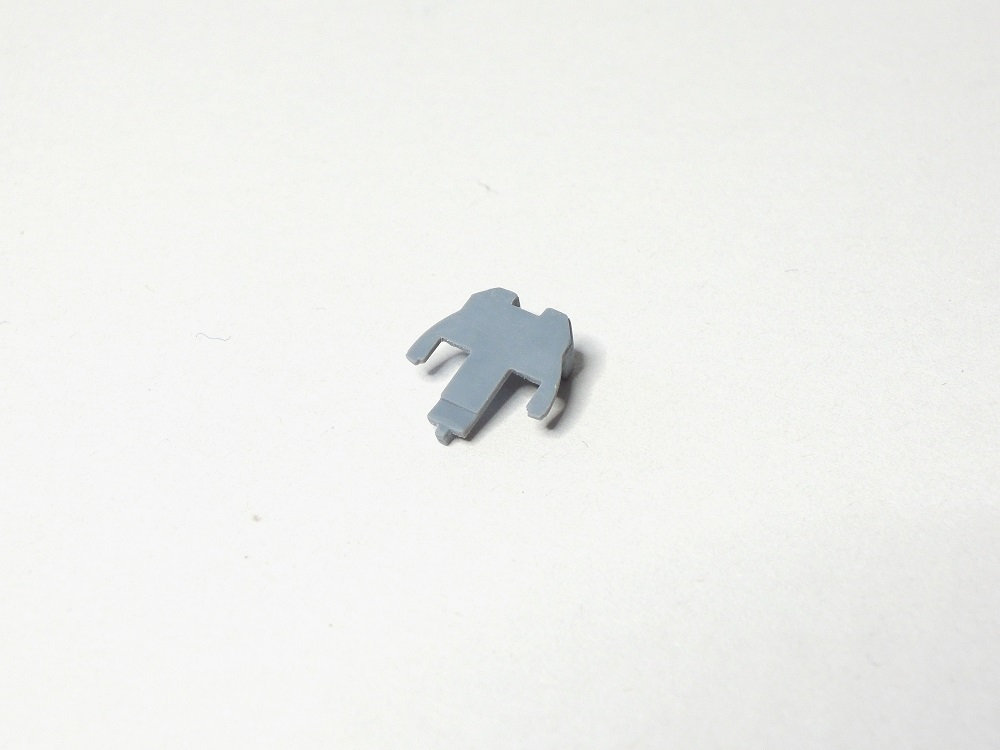

Je commence par supprimer les détails en relief du tableau de bord et des consoles latérales puis aplanir afin de coller la PE







A ce stade le compartiment du train AV est mis en place, après vérification des ajustements la peinture peut commencer

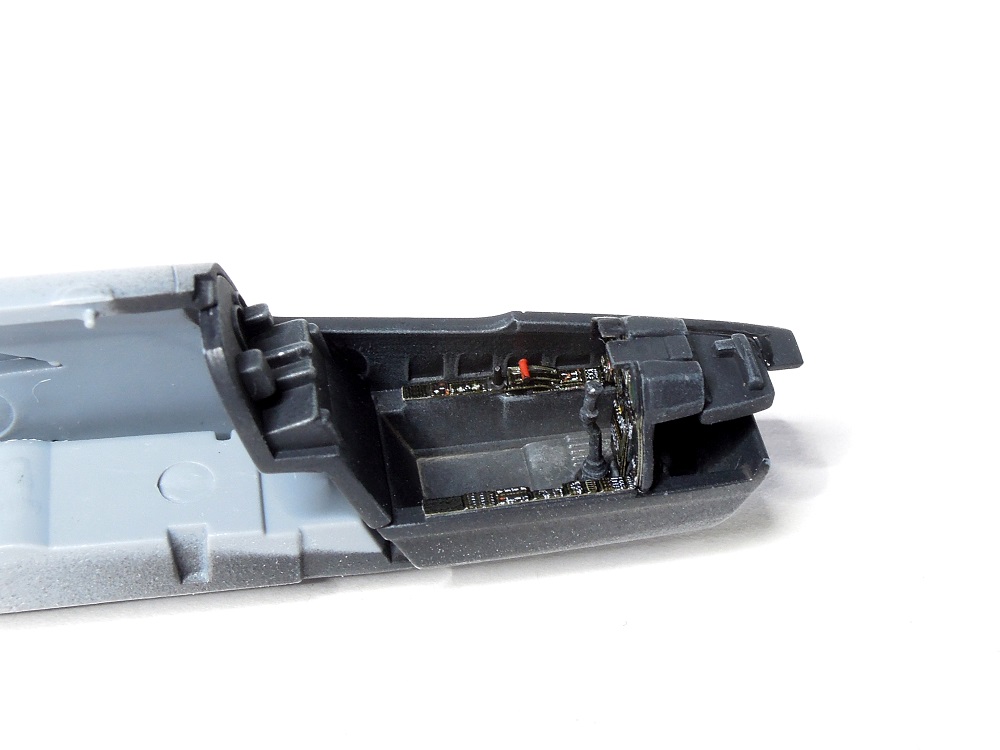

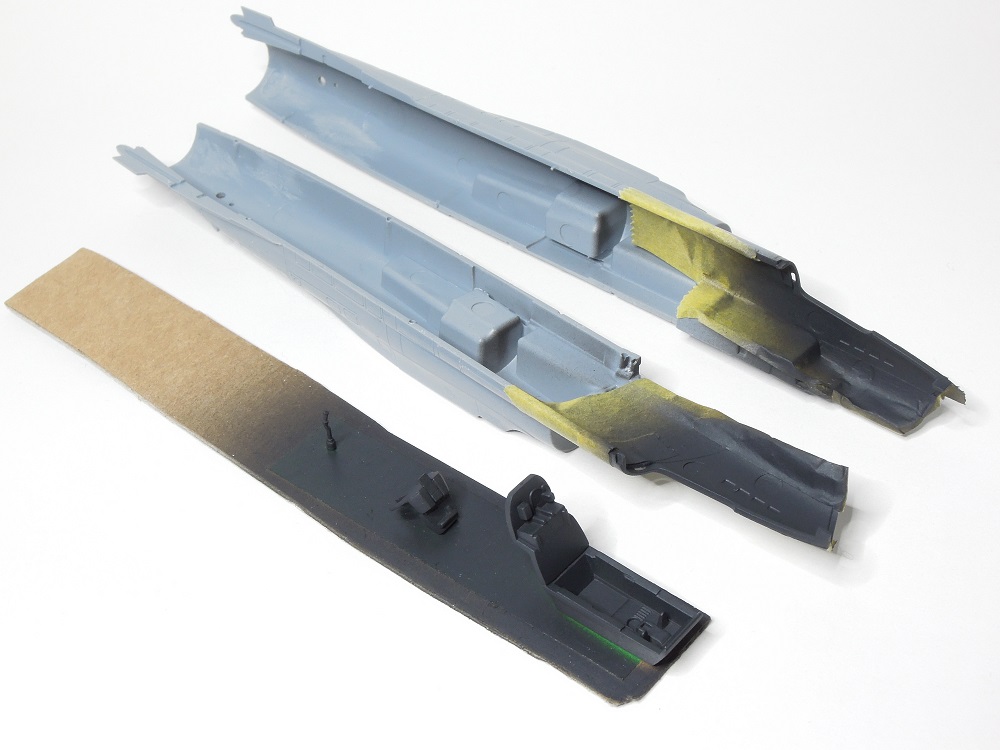

les éléments du cockpit et les parois latérales sont peintes en noir mat Mr Hobby additionné de quelques gouttes de gris

La prochaine étape avant de terminer le cockpit sera l'ajustement et la peinture de la tuyère 8)
Modifié en dernier par dewoitine le mar. 25 avr. 2023 15:07, modifié 1 fois.

1/72 Special Hobby - Mirage F.1C - 1/12 Cambrésis (FINI)

Publicité

Publicité


Avatar du membre
Ben
Messages : 6965
Enregistré le : ven. 13 août 2004 17:17
Localisation : Le Puy (43)

Re: 1/72 Special Hobby - Mirage F.1C - 1/12 Cambrésis

Message par Ben »

Je prends un siège.

J'attends la suite avec hâte.
En cours : Trop de chose...
Avatar du membre
siebel59
Messages : 695
Enregistré le : jeu. 14 juin 2007 14:17
Localisation : Près de Lille

Re: 1/72 Special Hobby - Mirage F.1C - 1/12 Cambrésis

Message par siebel59 »

Hummm, ce montage s'engage bien ... et c'est du Mirage F.1 :super:
:D
Jeepee
Messages : 24
Enregistré le : mar. 1 juin 2021 08:15

Re: 1/72 Special Hobby - Mirage F.1C - 1/12 Cambrésis

Message par Jeepee »

En ayant monté un aux couleurs espagnoles, et en ayant encore 4 en stock (qui seront tous finis en tant que C.14), je vais suivre !
bx19gt
Messages : 4058
Enregistré le : dim. 1 mars 2009 09:49

Re: 1/72 Special Hobby - Mirage F.1C - 1/12 Cambrésis

Message par bx19gt »

Je l'ai monté
Attention à la deco de la queue
Sur le decalque, le centre de l'insigne est transparent

Je m'etais fait avoir et j'avais du peindre le rond en urgence au moment de la pose des decalques


J'avais aussi fait les rayures avec un bord franc.
Mais un bord flouté va mieux. J'avais corrigé.

Bord franc


Bord flouté


Les restes du montage sur Britmodeller

https://www.britmodeller.com/forums/ind ... hobby-172/
Avatar du membre
Badger150
Messages : 2359
Enregistré le : dim. 27 févr. 2005 15:38
Localisation : Issy les Moulineaux

Re: 1/72 Special Hobby - Mirage F.1C - 1/12 Cambrésis

Message par Badger150 »

hello

c'est vrai que cette déco est vraiment seyante et spectaculaire!

existe-t-elle au 1/48?bon j'avoue j'ai la flemme de chercher...pas :evil:

PS voui bon j'ai cherchu et trouvu chez Berna
Avatar du membre
dewoitine
Messages : 1339
Enregistré le : jeu. 25 avr. 2013 00:00
Localisation : Franche-Comté

Re: 1/72 Special Hobby - Mirage F.1C - 1/12 Cambrésis

Message par dewoitine »

Merci pour vos messages Ben, siebel59, Jeepee, bx19gt et Badger150, c'est encourageant 8)
bx19gt a écrit : ven. 9 déc. 2022 10:21 Je l'ai monté
Attention à la deco de la queue
Sur le decalque, le centre de l'insigne est transparent

Je m'etais fait avoir et j'avais du peindre le rond en urgence au moment de la pose des decalques


J'avais aussi fait les rayures avec un bord franc.
Mais un bord flouté va mieux. J'avais corrigé.

Bord franc


Bord flouté


Les restes du montage sur Britmodeller

https://www.britmodeller.com/forums/ind ... hobby-172/
Merci beaucoup bx19gt d'avoir pris le temps de me parler de ton montage que je trouve superbe et instructif, les teintes sont magnifiques
Effectivement la partie transparente du décalque de dérive est un problème, je ne sais pas s'il vaut mieux cacher le cercle bleu puis faire les bandes noires et jaunes ou
faire l'inverse, les bandes noires et jaunes en premier puis peindre le cercle bleu après comme ce fut le cas pour ton montage
En ce qui concerne ces bandes jaunes et noires j'ai prévu de les délimiter avec des boudins de Patafix, ce qui devrait donner des bords semi flous, à voir
Dans tous les cas c'est certain que le cercle doit être précis pour bien correspondre au décalque, tu as certainement du galérer mais il est bien ajusté
Je comptais aussi utiliser du H42 éclairci pour le bleu, pour le jaune je n'ai pas encore défini mais je trouve que le Tamiya rend bien sur ton montage
J'aime bien aussi l'astuce de la pièce en carton pour délimiter le bleu des entrées d'air c'est génial, fallait y penser
J'ai aussi prévu quelques accessoires pour améliorer cette maquette, tuyère, écopes et roues en résine, PE Eduard, pointe Model Master et échelle, à voir ce que ça donnera
car parfois avec ces bricoles on peut être déçu
A plus et encore bravo pour ton F1
Michel
bx19gt
Messages : 4058
Enregistré le : dim. 1 mars 2009 09:49

Re: 1/72 Special Hobby - Mirage F.1C - 1/12 Cambrésis

Message par bx19gt »

Pour le decalque je pense qu'il faut d'abord scanner la planche puis decouper dans de l'oramask ou de la bande cache un masque au format du decalque

Tout ca pour pouvoir trouver l'emplacement naturel du decalque
Une fois l'emplacement trouvé, soit on fait un masque pour couvrir le bleu, soit on fait un masque pour peindre le bleu sur la queue qui aura été tigrée
Avatar du membre
SERRE
Messages : 27622
Enregistré le : jeu. 29 avr. 2004 21:51
Localisation : CAEN

Re: 1/72 Special Hobby - Mirage F.1C - 1/12 Cambrésis

Message par SERRE »

Bonsoir Dewoitine
Bon montage :wink:
Cordialement
Patrice
En cours : Arma Curtiss H75
Finies en 2025: Eduard F6D Mustang Heller Ouragan , Caudron Simoun ,Fouga Magister , Mosquito PR XVI,Tam Mustang IV
''Keep calm and carry on''
Avatar du membre
dewoitine
Messages : 1339
Enregistré le : jeu. 25 avr. 2013 00:00
Localisation : Franche-Comté

Re: 1/72 Special Hobby - Mirage F.1C - 1/12 Cambrésis

Message par dewoitine »

Merci bx19gt et patrice pour vos messages

Certes bx19gt: je scannerai la planche qui me servira de patron et je pense peindre le bleu une fois la dérive tigrée
il y aura qu'une seule couche de peinture d'écart et le décalage d'épaisseur sera peu visible
Merci pour ton aide :D

Allez! la suite du F1 avec quelques images sur la mise en peinture de la tuyère et du cockpit 8)

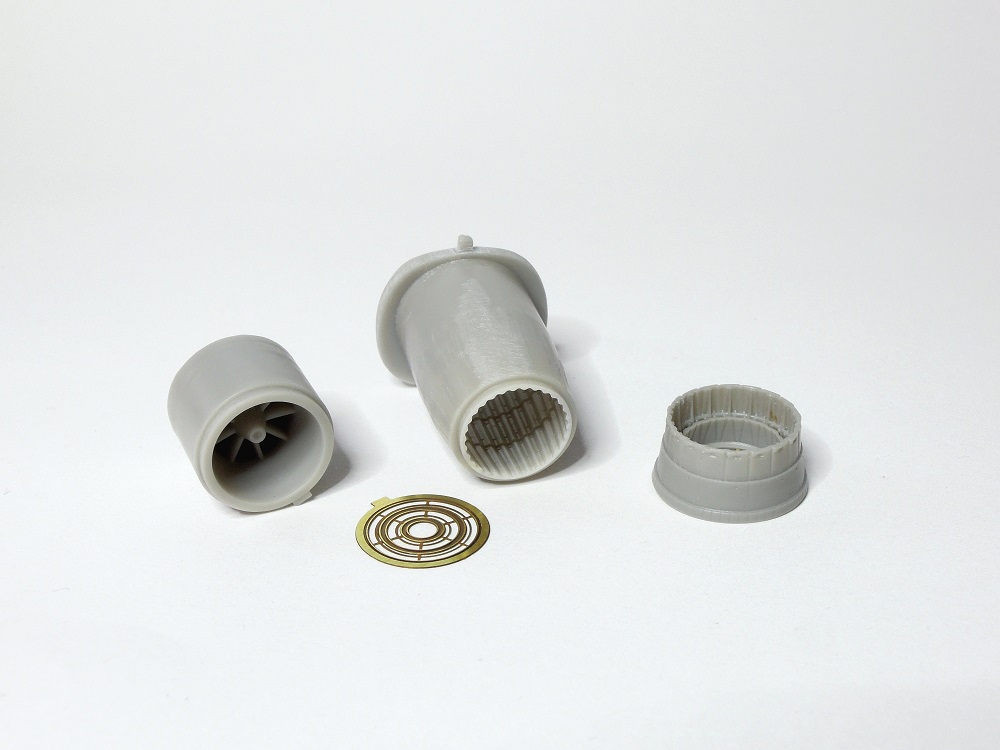

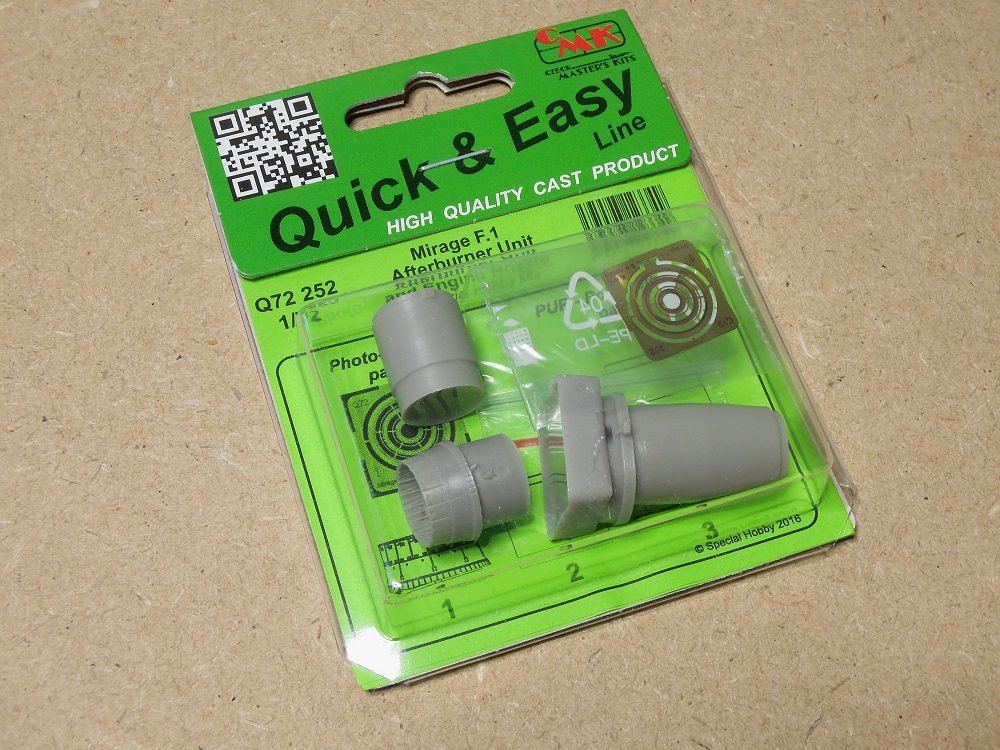

J'ai investi dans une tuyère résine CMK

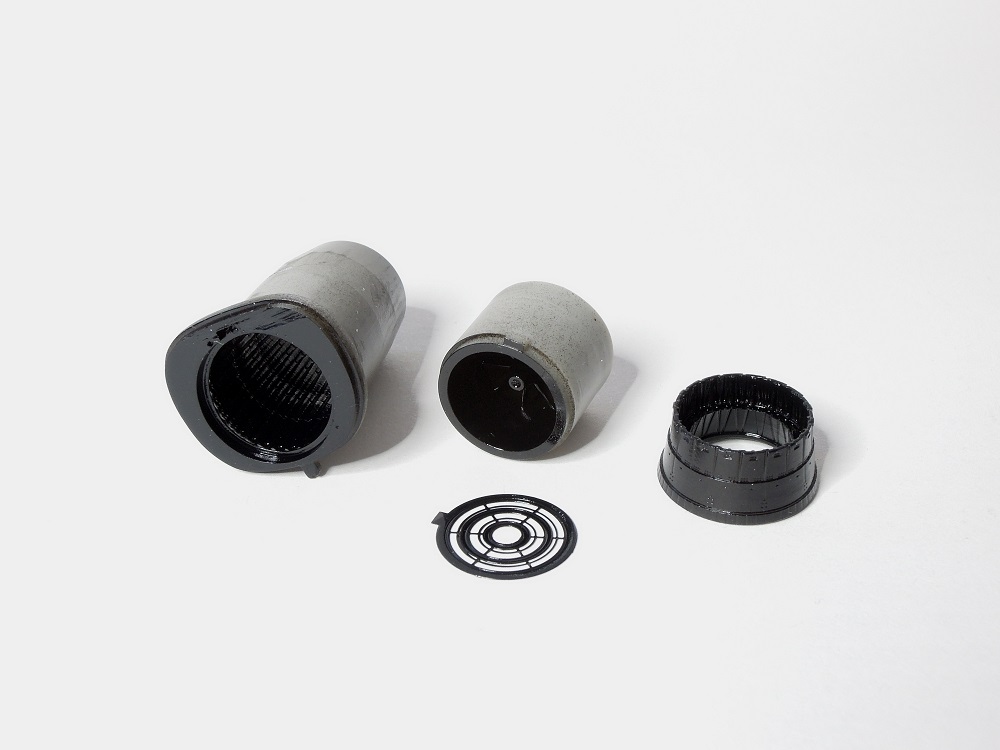

Les pièces sont peintes en noir Tamiya X-1 qui servira d'apprêt pour les peintures métalliques

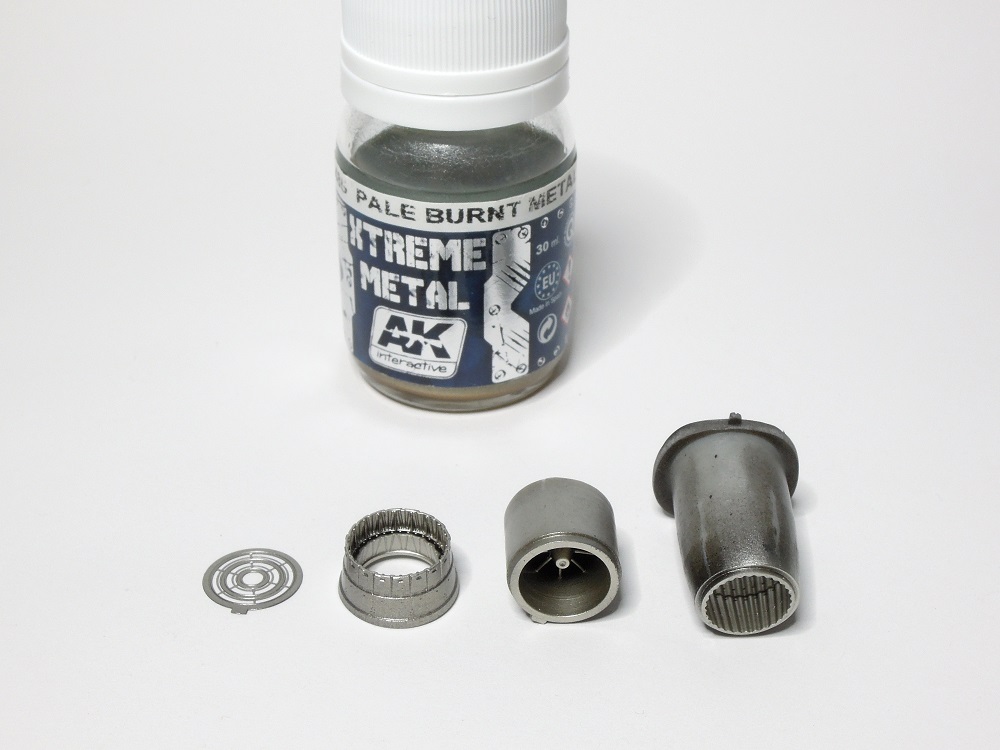

Je commence par du pale burn metal qui servira de couche de base

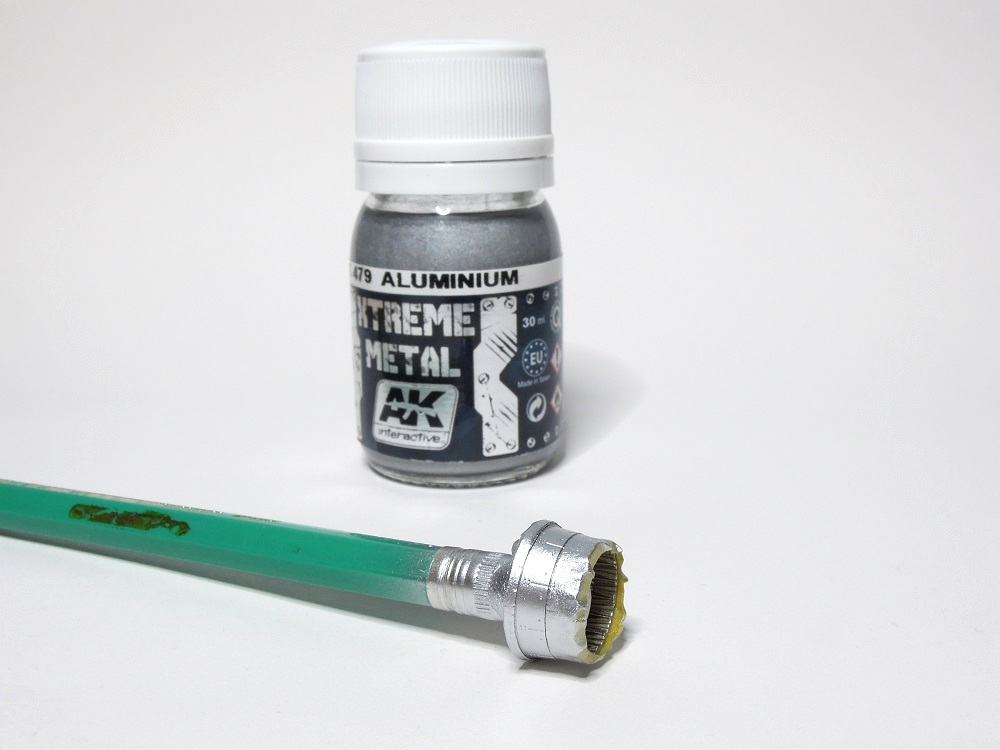

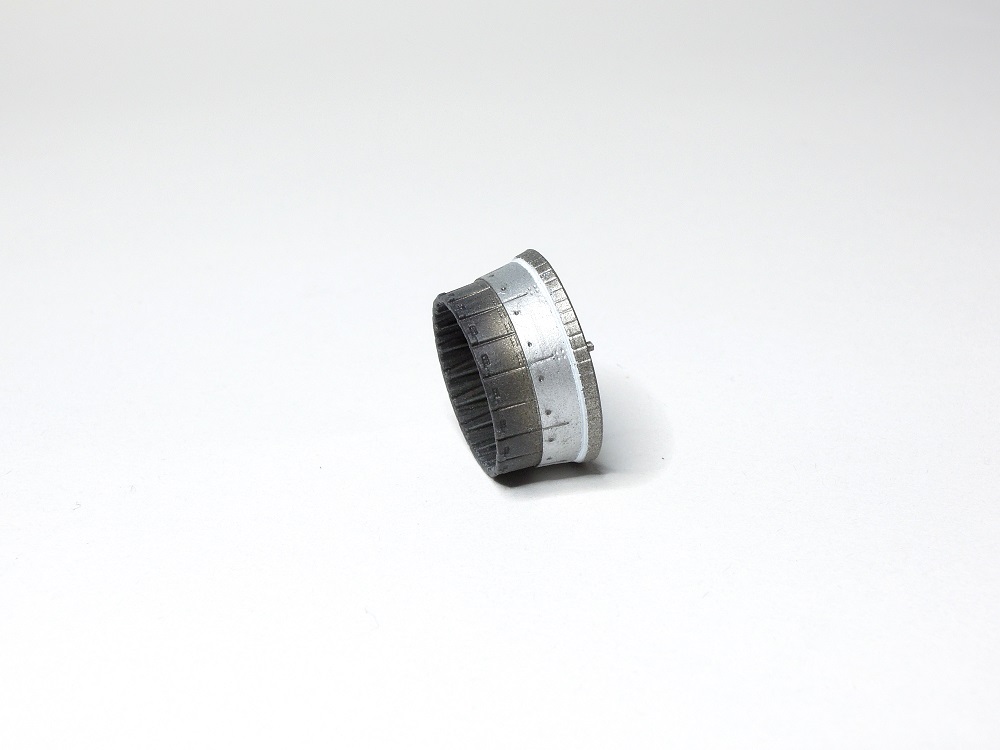

Puis la partie alu est peinte

Suivi d'une mince bande blanche qui représente le joint en téflon

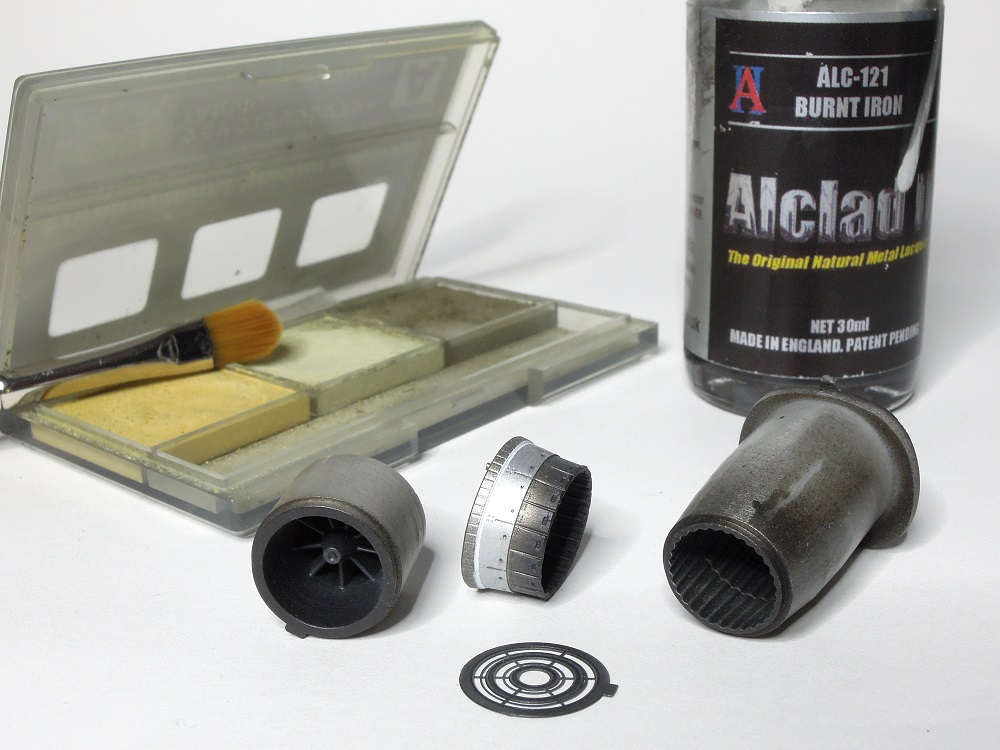

Des nuances sont réalisées avec du "métal brûlé" Alclad suivi d'un brossage aux pastel tamiya sable clair pour faire ressortir les détails

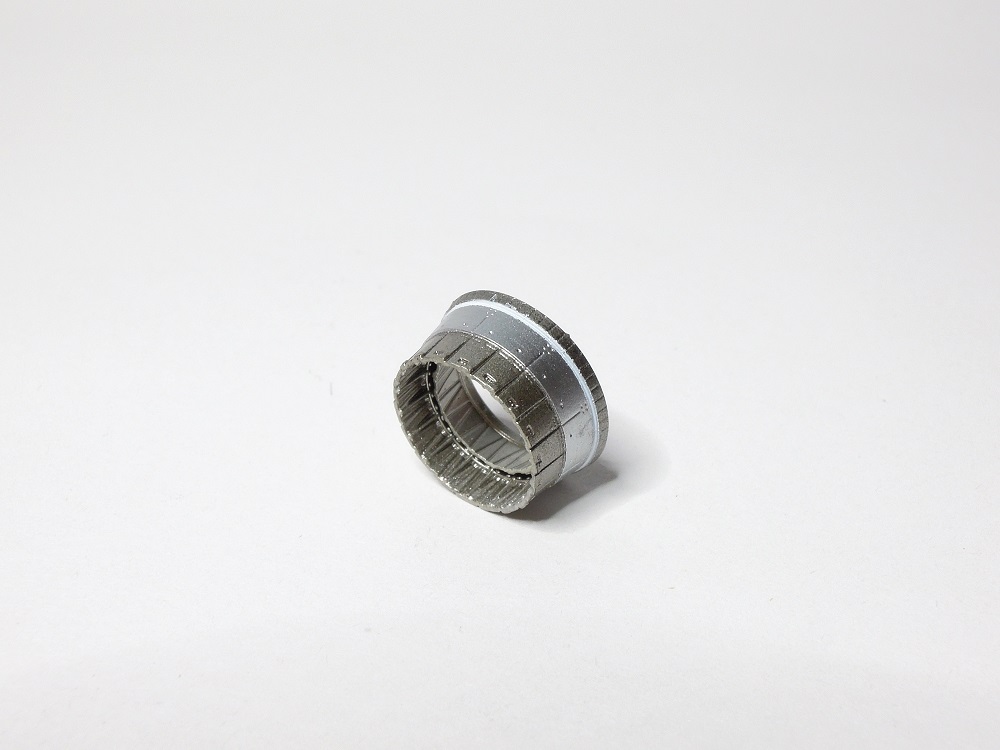

La tuyère est terminée

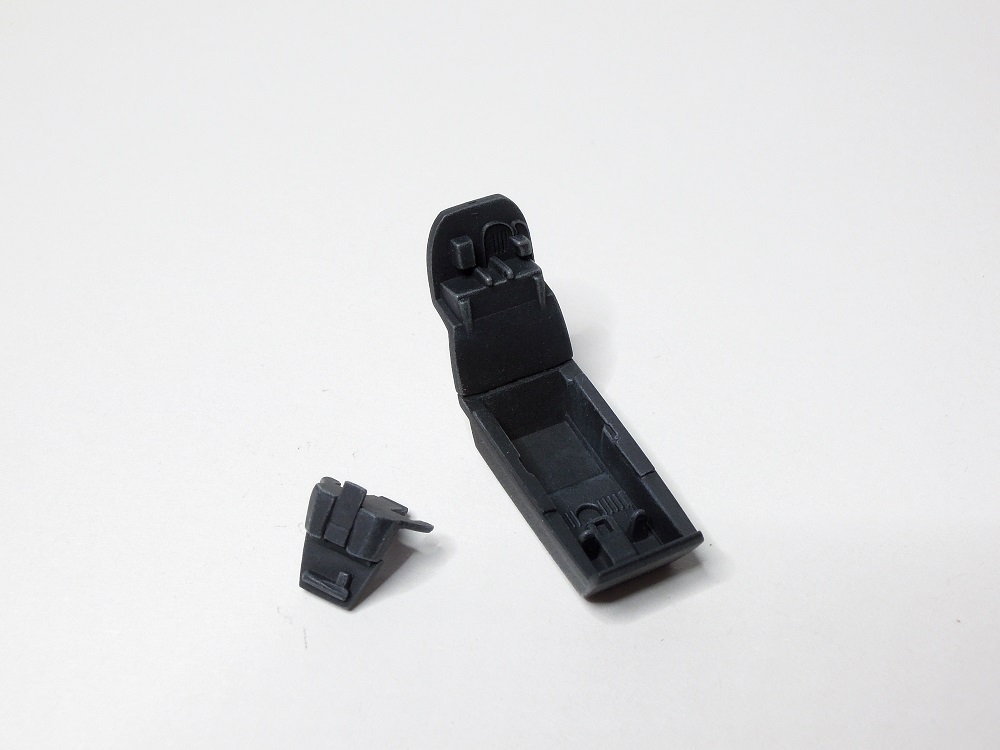

La baignoire et le tableau de bord sont brossés à sec avec du gris H305

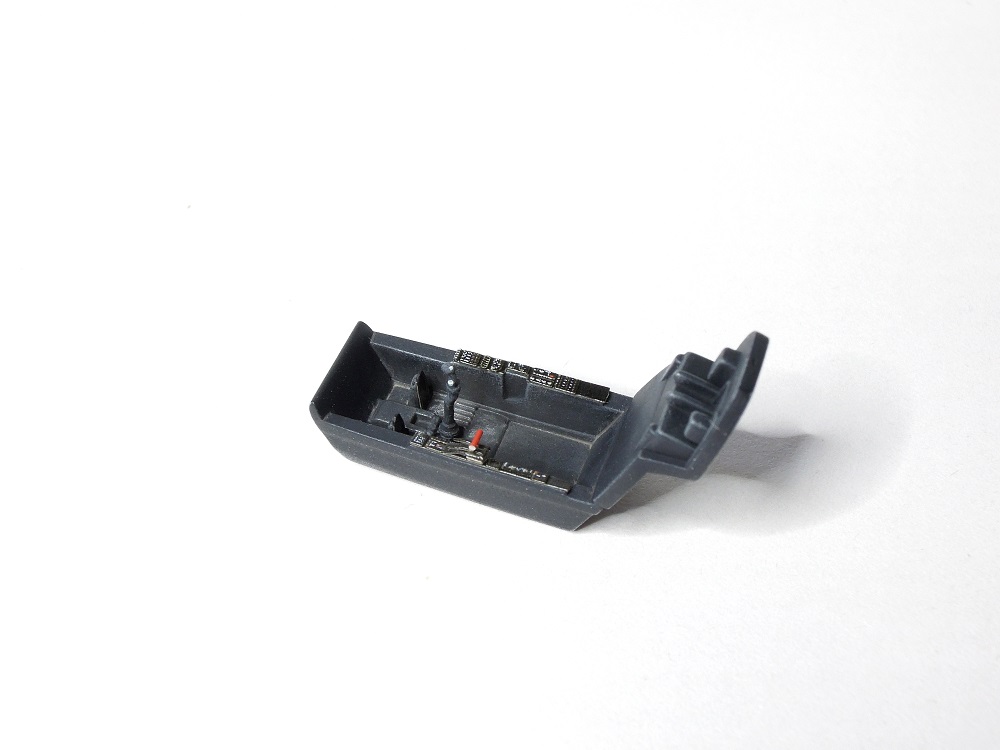

Le fond de la baigoire reçoit des salissures puis la PE est posée

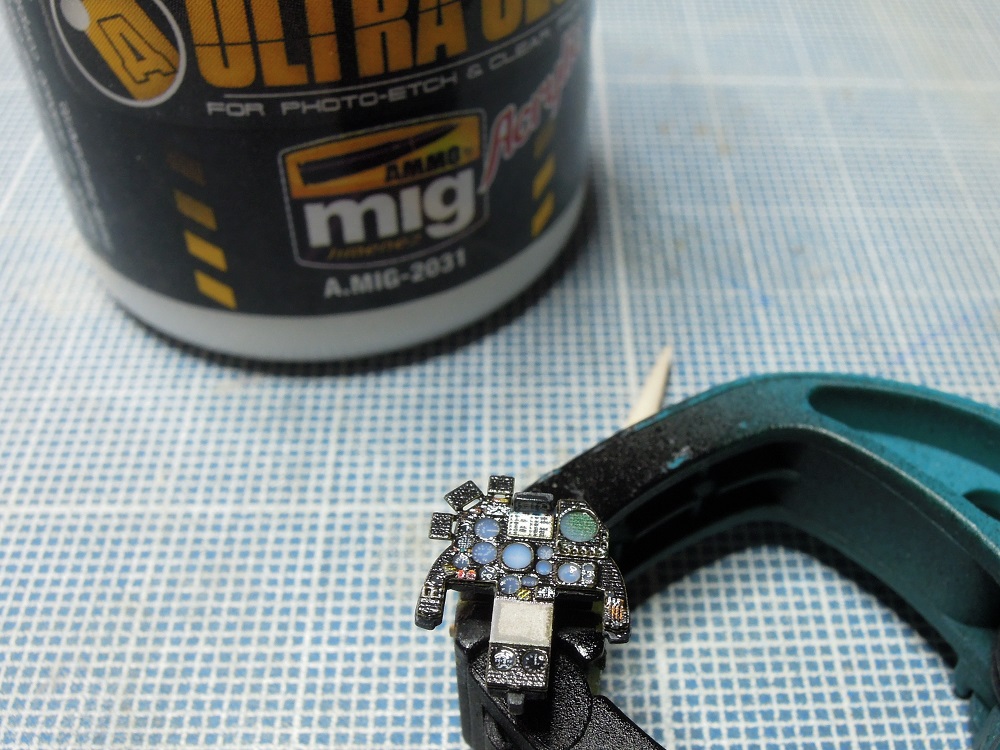

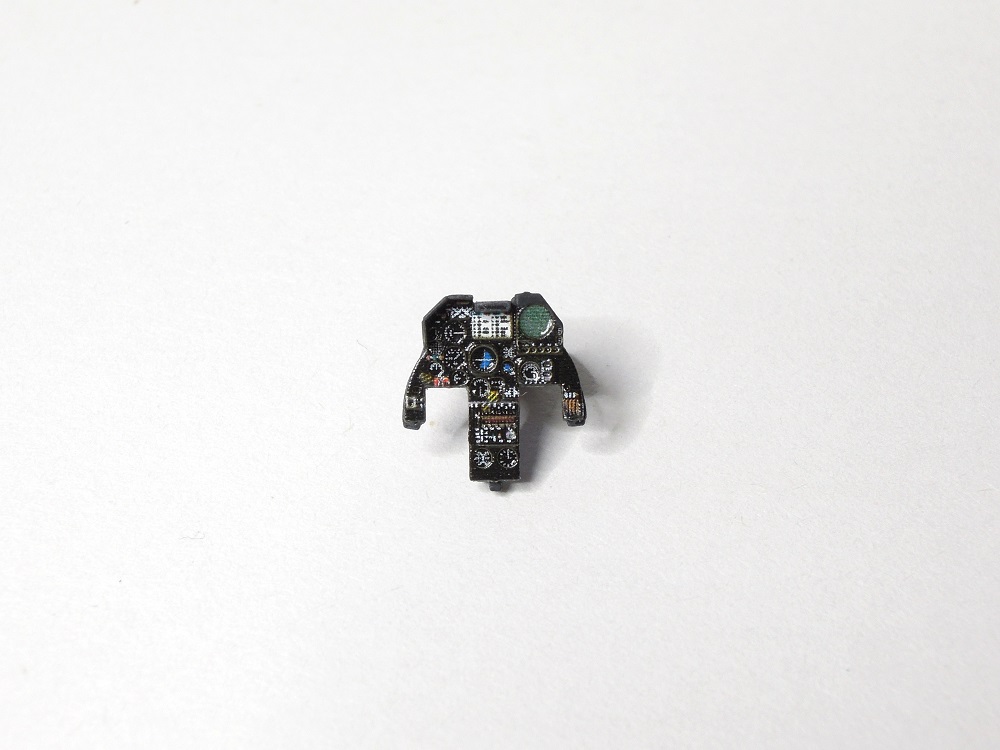

Les 2 pièces en PE du tableau de bord sont collées l'une sur l'autre à l'aide d'ultra glue Mig légèrement diluée à l'eau

Toute la surface a été enduite de colle et même sur les cadrans, mais ce n'est pas grave car en séchant cette colle qui est brillante simulera le verre des cadrans

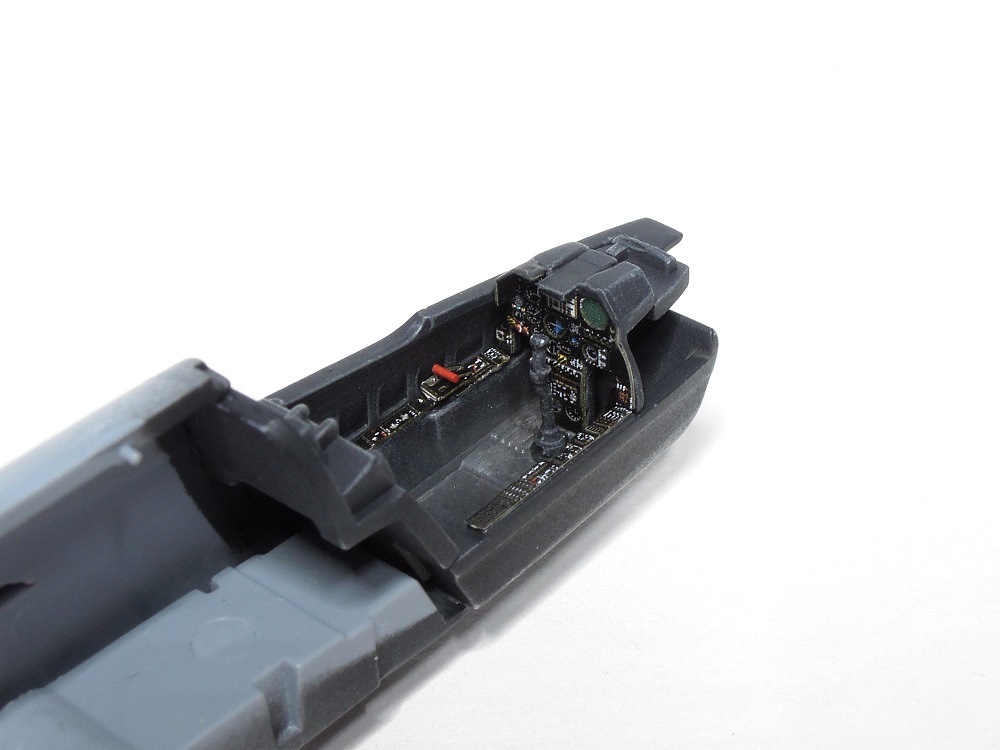

L'aménagement du cockpit est terminé, le collimateur et le siège seront collés plus tard, maintenant je vais pouvoir assembler le fuselage
bx19gt
Messages : 4058
Enregistré le : dim. 1 mars 2009 09:49

Re: 1/72 Special Hobby - Mirage F.1C - 1/12 Cambrésis

Message par bx19gt »

Je trouve la tuyere tres chouette
Je vais noter le coups de la colle qui devient brillante
mktavion48
Messages : 2025
Enregistré le : sam. 9 janv. 2016 12:50
Localisation : SAINT MARTIN DE SEIGNANX

Re: 1/72 Special Hobby - Mirage F.1C - 1/12 Cambrésis

Message par mktavion48 »

Bonjour Dewoitine,
Vraiment très intéressant et ce montage annonce une superbe réalisation.
Bravo :super:
Jean Marie
2 Mirage III C
F-5A et F-5B HAF
1 Mirage III B
Avatar du membre
MooviScale
Messages : 962
Enregistré le : lun. 21 janv. 2008 20:49
Localisation : Hericourt (70)

Re: 1/72 Special Hobby - Mirage F.1C - 1/12 Cambrésis

Message par MooviScale »

Hello,
On peut diluer de la glue avec de l'eau, c'est possible çà ??
En tout cas je m'installe, j'adore ce mirage et début prometteur :shock:
StS
Quand 900 ans comme moi tu auras, moins en forme tu seras...(Yoda) :mrgreen:
Avatar du membre
dewoitine
Messages : 1339
Enregistré le : jeu. 25 avr. 2013 00:00
Localisation : Franche-Comté

Re: 1/72 Special Hobby - Mirage F.1C - 1/12 Cambrésis

Message par dewoitine »

Merci les gars pour vos messages :D
bx19gt a écrit : lun. 19 déc. 2022 19:23 Je trouve la tuyere tres chouette
Je vais noter le coups de la colle qui devient brillante
Oui cette colle est très brillante et très limpide, c'est super pour les tableaux de bord en PE comme ici car ça reproduit le verre des cadrans
mais par contre dans des collages ou la colle doit se faire discrète et si ça déborde, sa brillance la rend très visible
Sinon pour une colle blanche appelée (ultra glue) je la trouve très résistante et convient bien pour les verrières et pour la photo-découpe
mktavion48 a écrit : mar. 20 déc. 2022 05:08 Bonjour Dewoitine,
Vraiment très intéressant et ce montage annonce une superbe réalisation.
Bravo :super:
Jean Marie
Merci Jean Marie
MooviScale a écrit : mar. 20 déc. 2022 08:17 Hello,
On peut diluer de la glue avec de l'eau, c'est possible çà ??
En tout cas je m'installe, j'adore ce mirage et début prometteur :shock:
StS
Oui elle se dilue à l'eau car c'est une colle blanche, le nom de "ultra glue" peut faire penser à une cyano acrylate mais ce n'est pas le cas

Michel
Avatar du membre
eclipse
Messages : 5002
Enregistré le : lun. 17 déc. 2007 14:55
Localisation : Caput galliarum
Contact :

Re: 1/72 Special Hobby - Mirage F.1C - 1/12 Cambrésis

Message par eclipse »

Impressionnant, ce cockpit ! Du 1/72, quand même !! 8|
Manquerait juste le manche radar sur la banquette gauche... :wink:
"l'homme de la Pampa parfois rude, sait rester courtois..."
Avatar du membre
dewoitine
Messages : 1339
Enregistré le : jeu. 25 avr. 2013 00:00
Localisation : Franche-Comté

Re: 1/72 Special Hobby - Mirage F.1C - 1/12 Cambrésis

Message par dewoitine »

Merci eclipse pour votre message 8)

J'ai pu poser la manette radar juste à temps avant que je referme le fuselage :ange:


Le petit levier noir sur bâbords juste derrière la manette des gaz

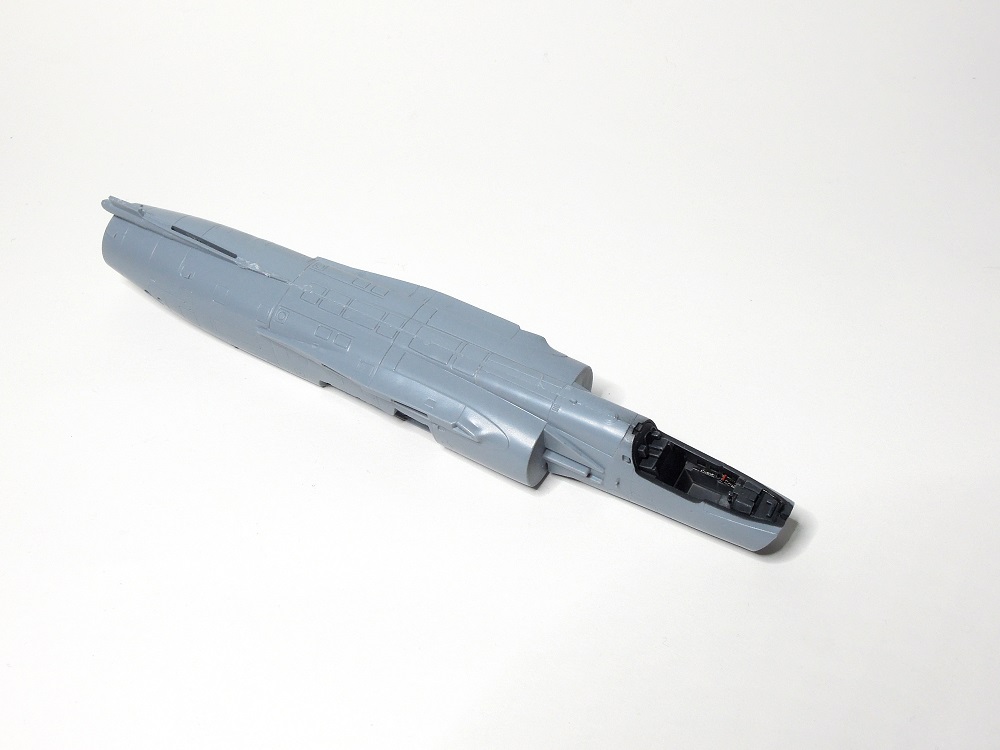

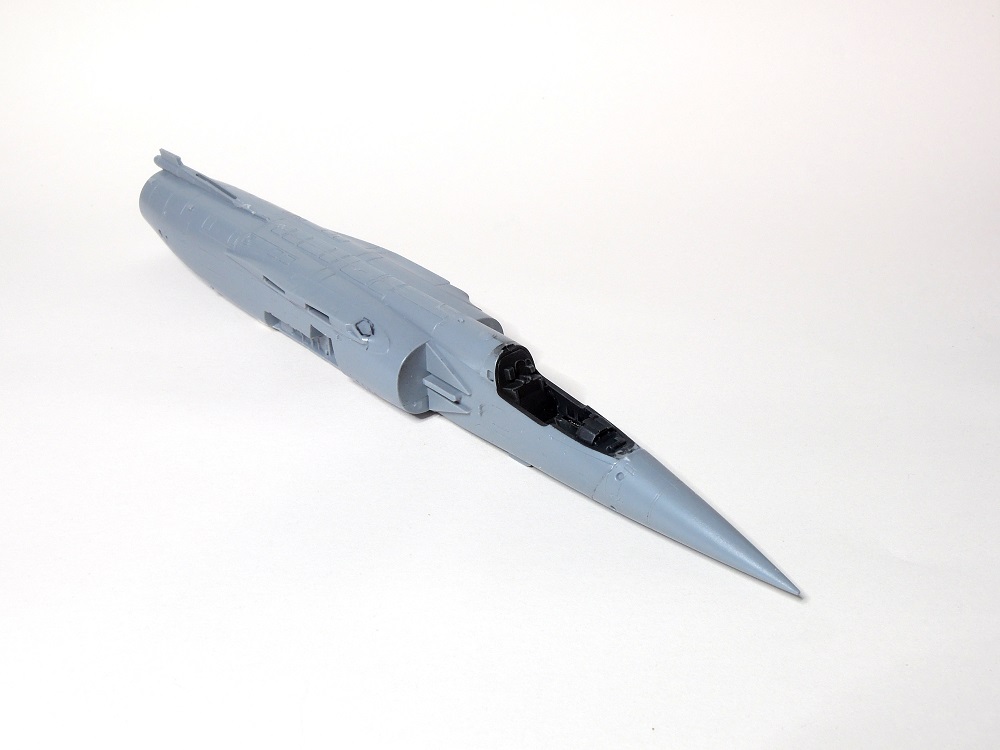

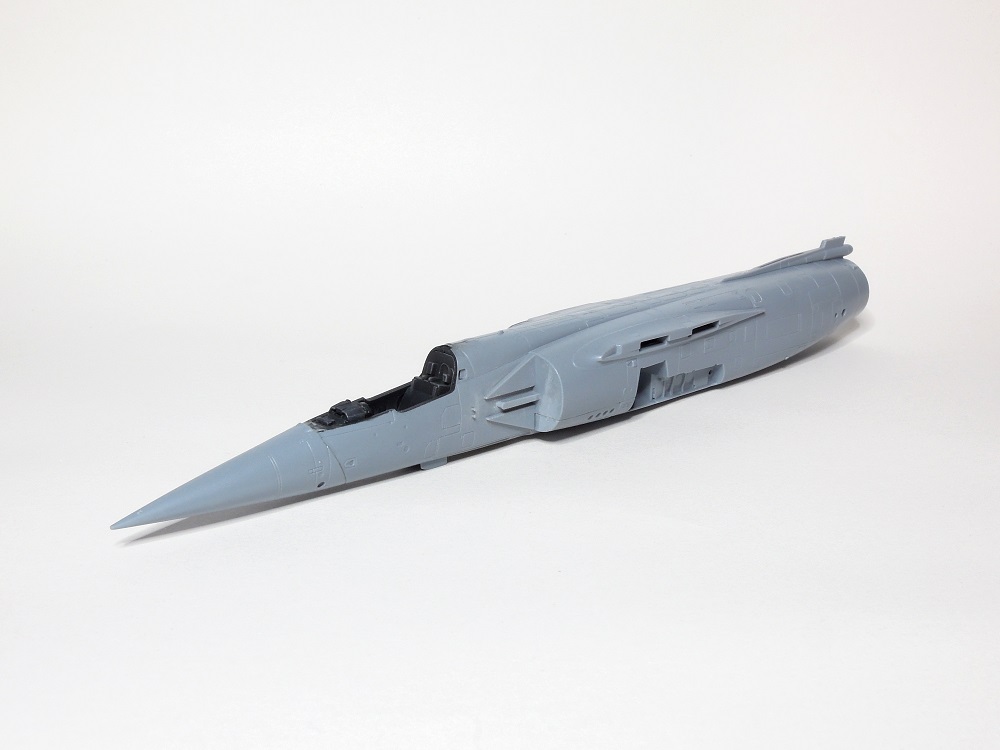

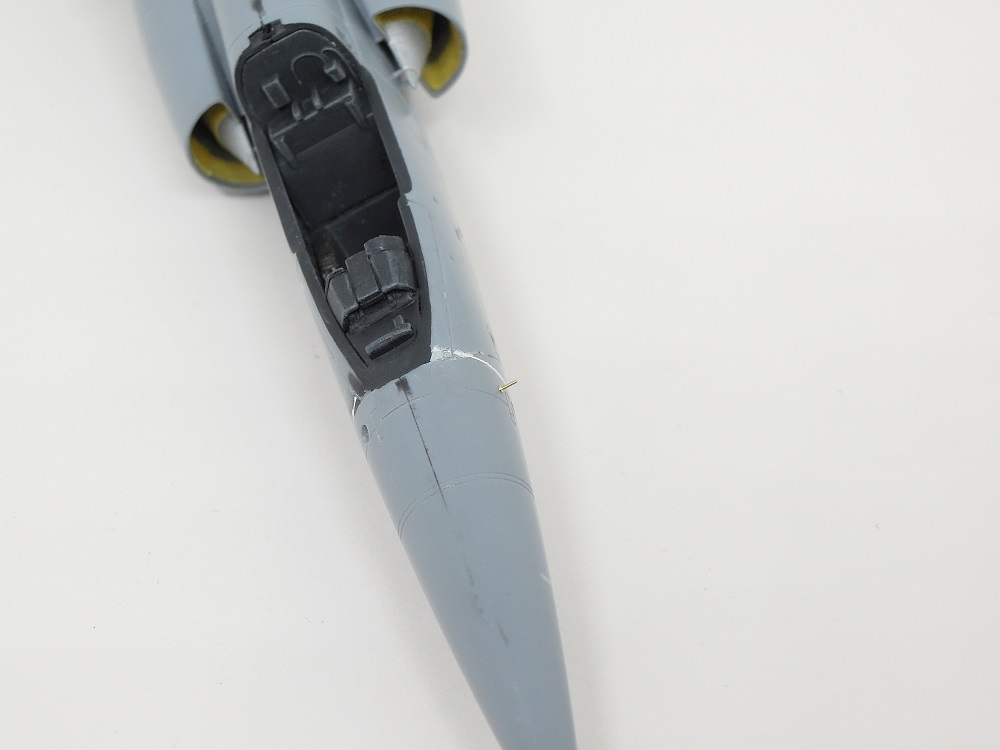

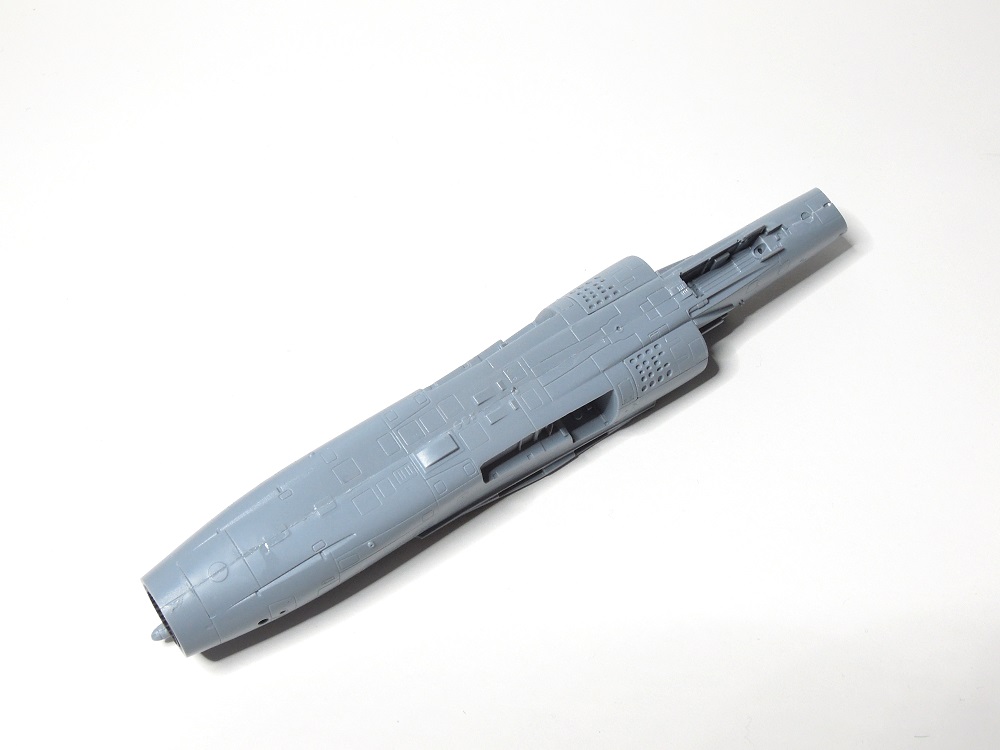

Le fuselage est refermé, c'est brute de décoffrage, il y aura du mastico-ponçage à réaliser

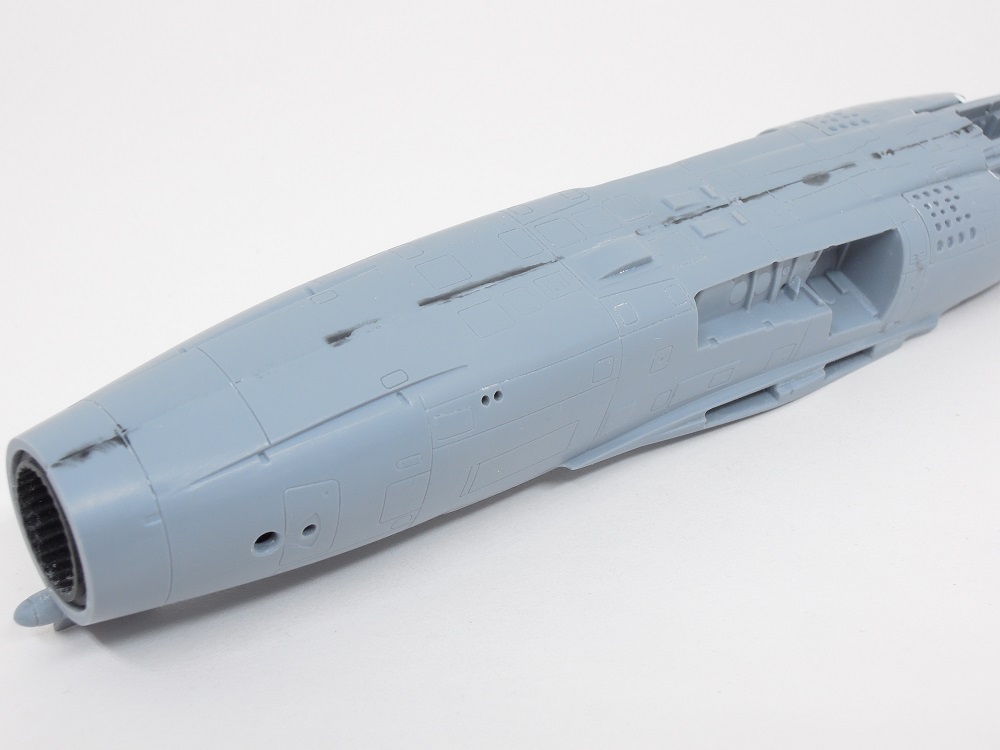

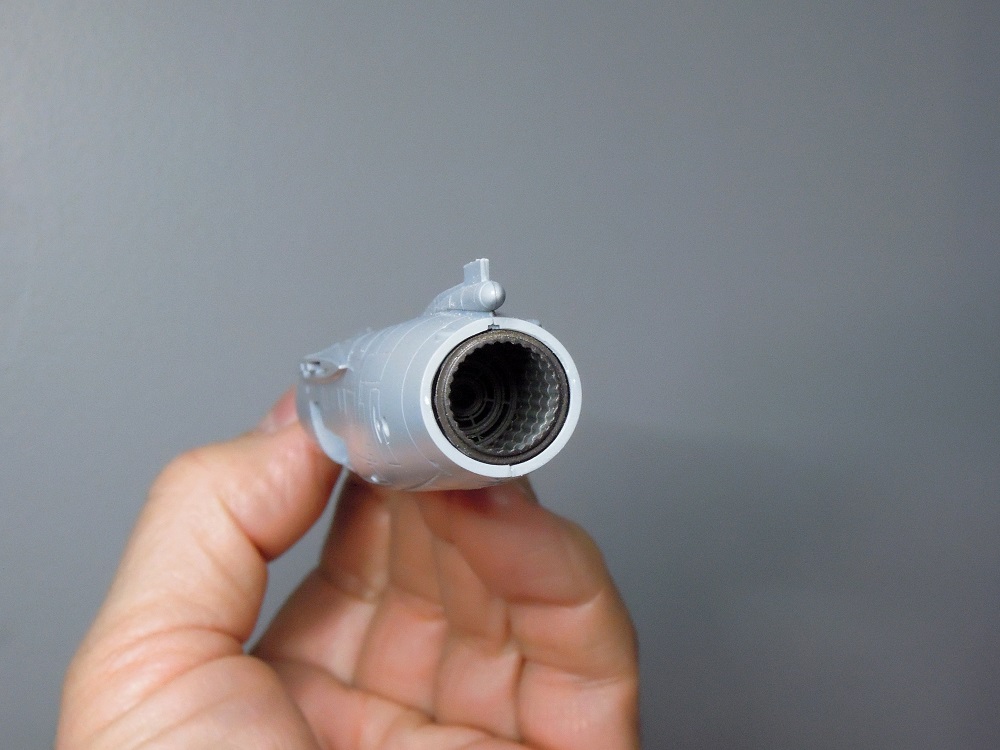

Une vue sur la tuyère en résine qui s'est intégrée après quelques ajustements

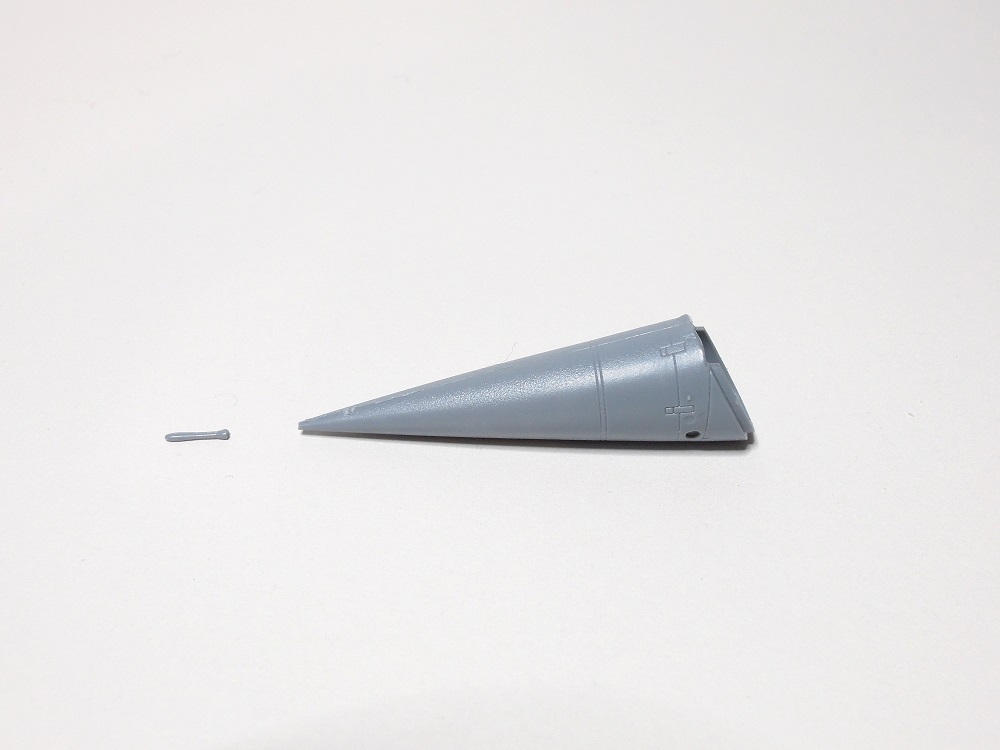

La pointe est séparée sinon sa chance de survie est mince et j'ai prévu une Model Master en métal

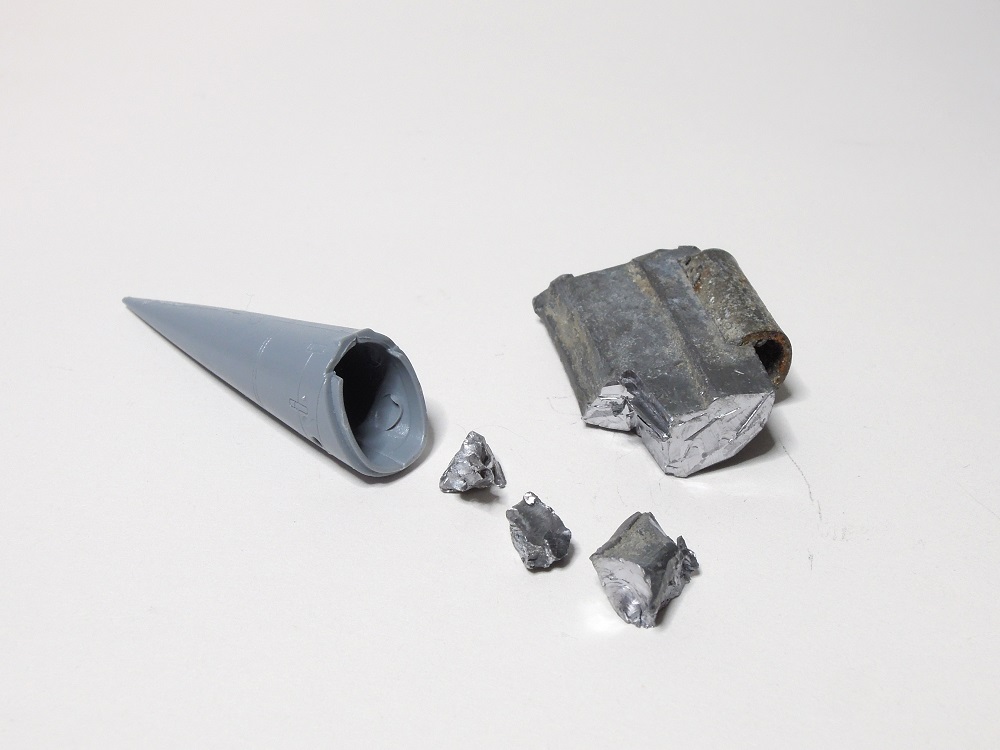

Je préfère lester au plomb pour bien répartir le poids car la tuyère en résine est assez lourde



Je vais maintenant ajuster et coller les entrées d'air
Joyeux Noël à tous
Avatar du membre
dewoitine
Messages : 1339
Enregistré le : jeu. 25 avr. 2013 00:00
Localisation : Franche-Comté

Re: 1/72 Special Hobby - Mirage F.1C - 1/12 Cambrésis

Message par dewoitine »

Bonjour à tous
j'ai continué ce montage avec quelques améliorations sur le fuselage, voici en photos les avancées

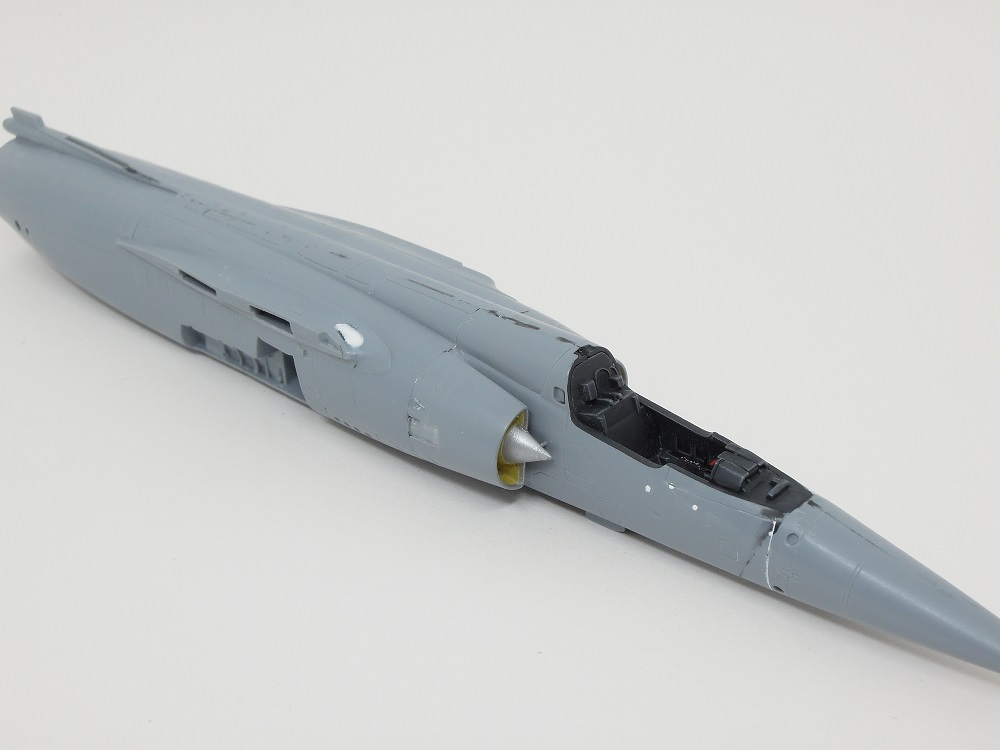

Les entrées d'air ont été peintes à l'intérieur et j'ai masqué la zone qui doit rester en teinte alu, après quelques ajustages tout est collé

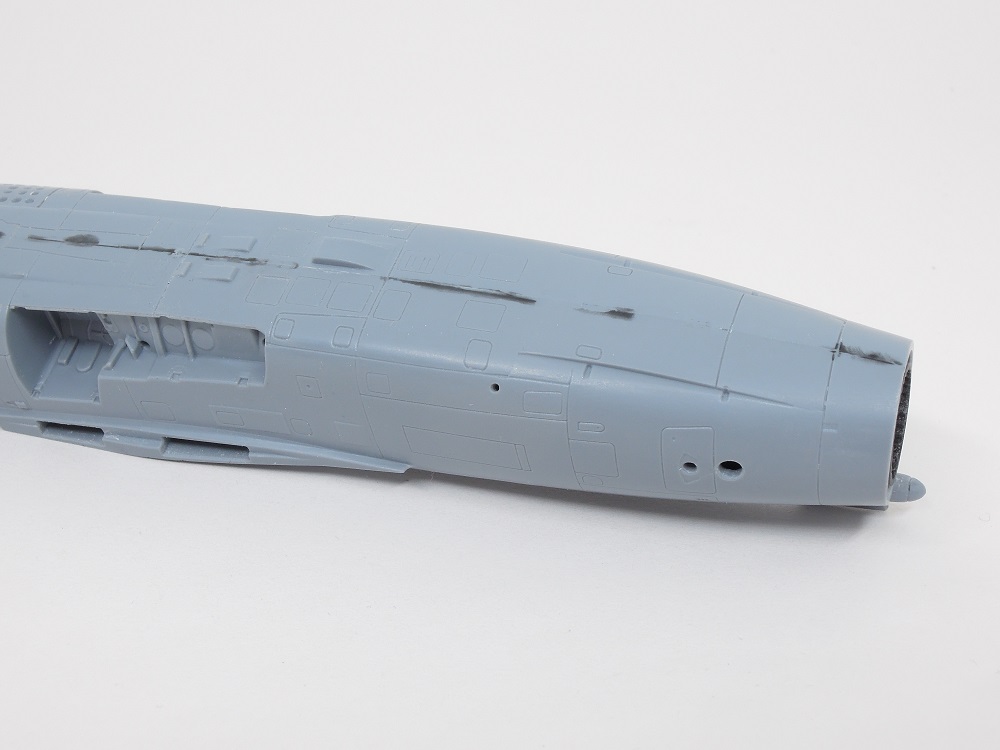

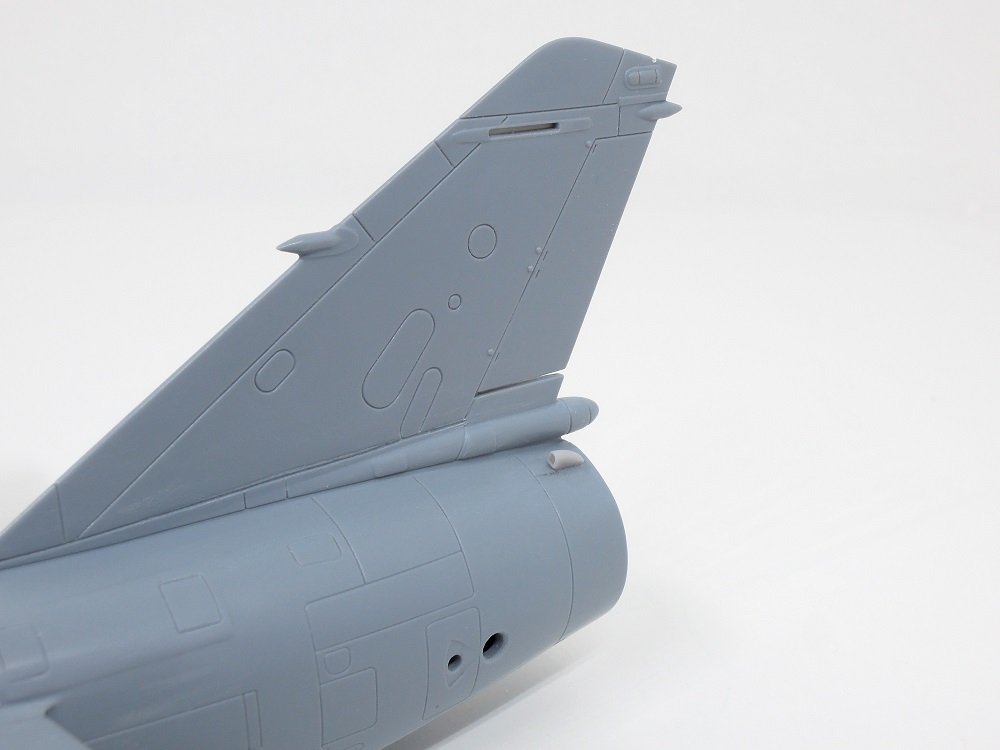

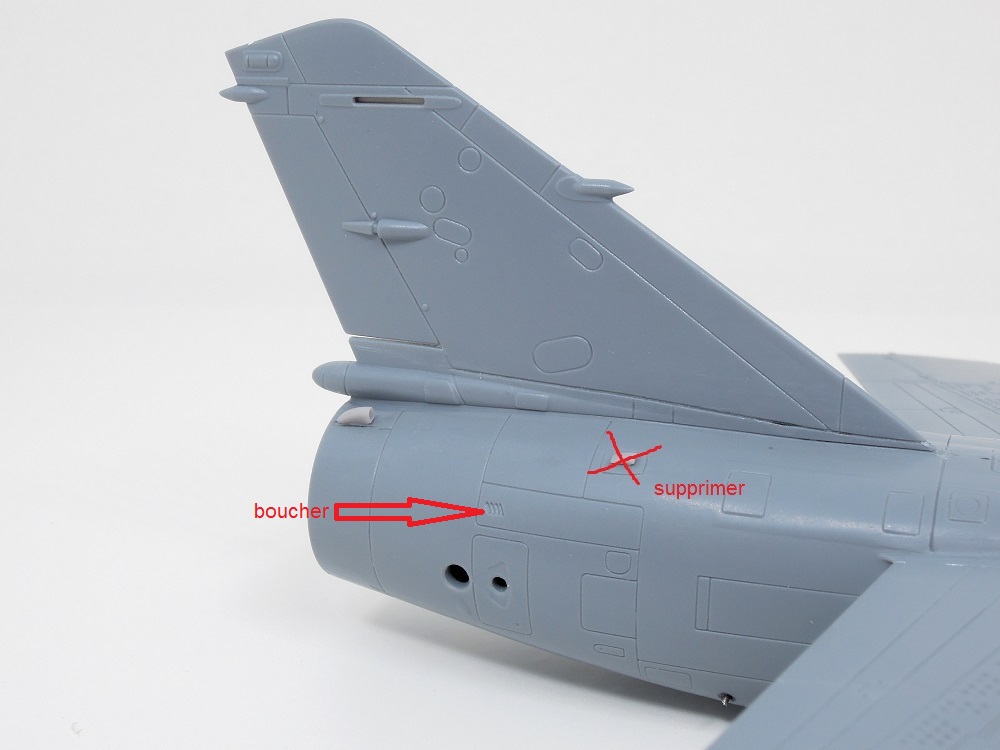

J'ai ensuite bouché les trous de fixation d'échelle qui sont normalement absents sur tribord

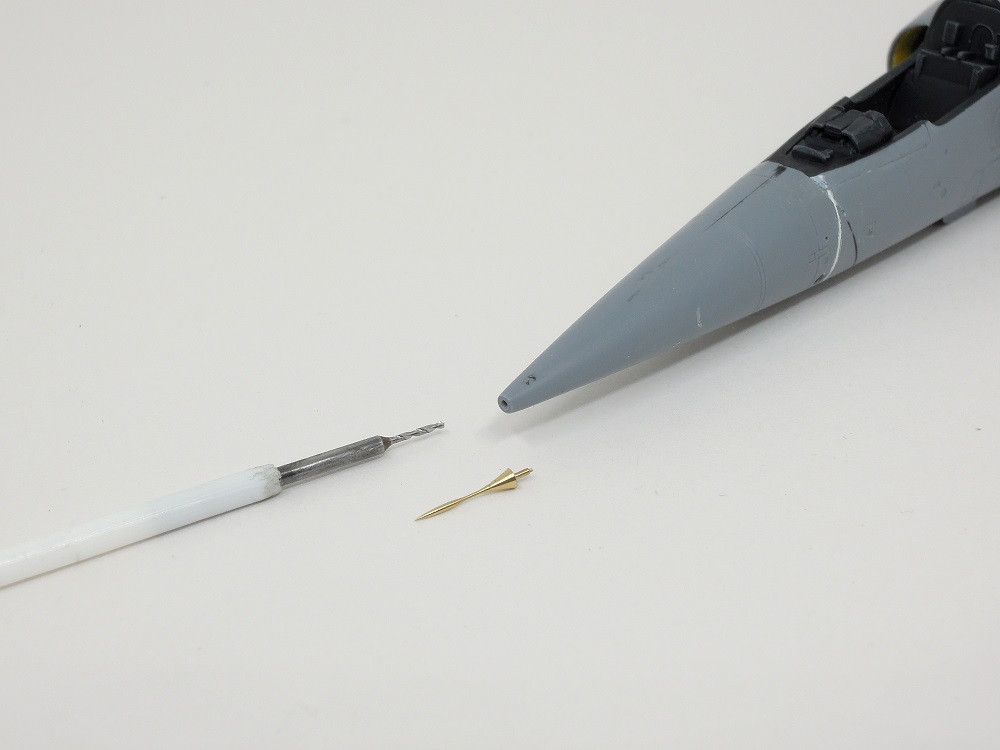

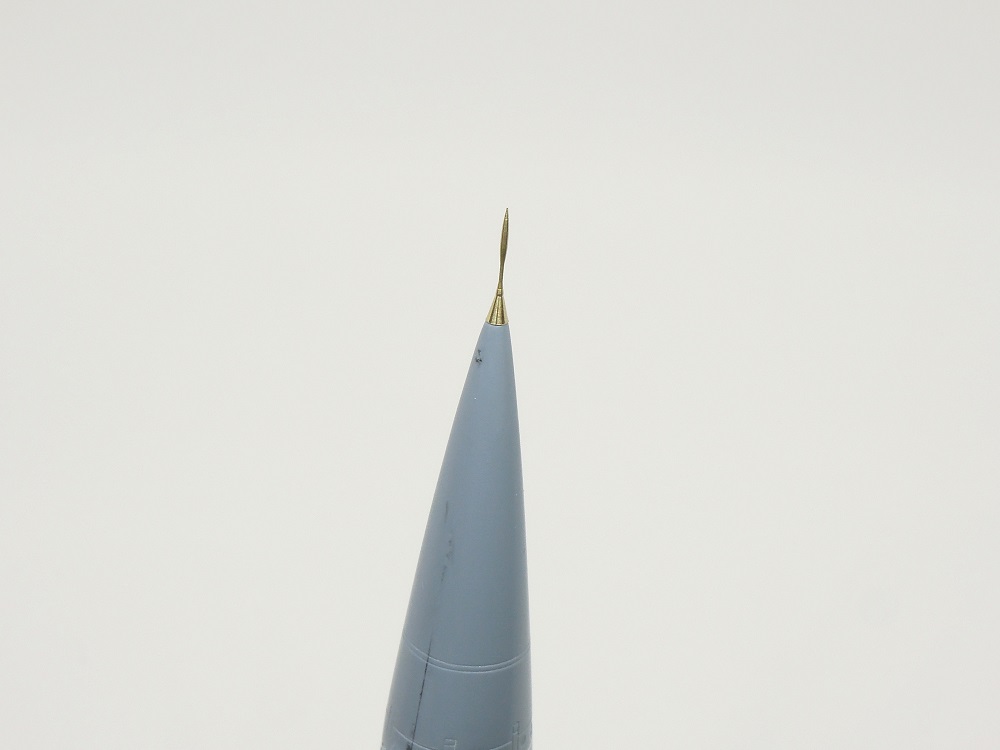

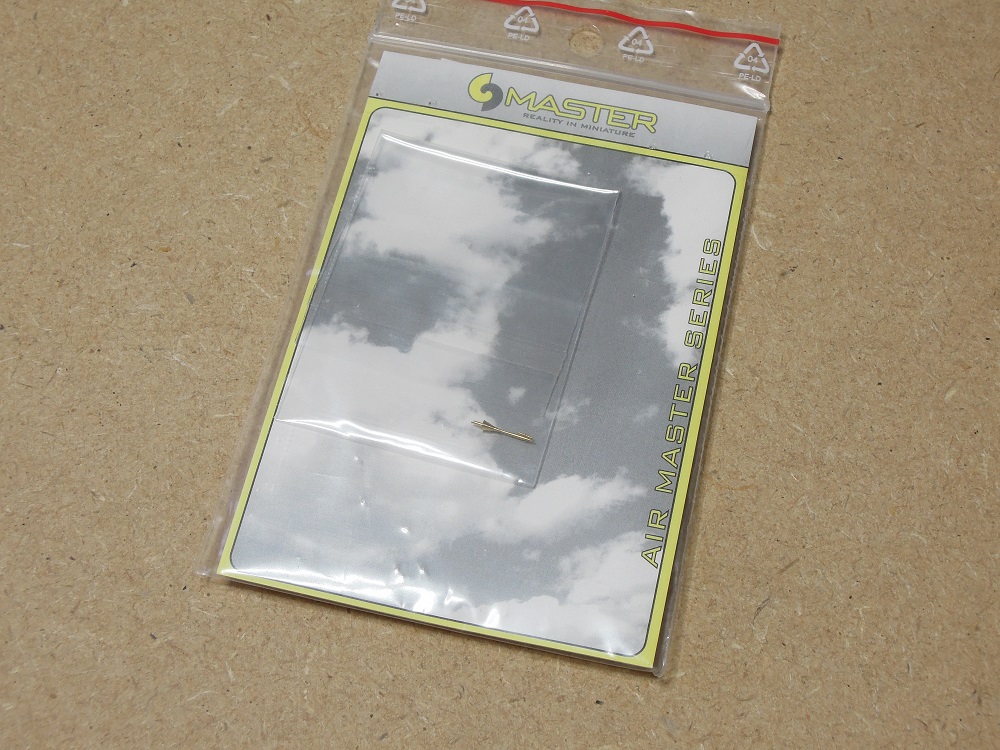

J'ai prévu une pointe Model Master, restera à voir si ça apporte vraiment du réalisme à l'ensemble

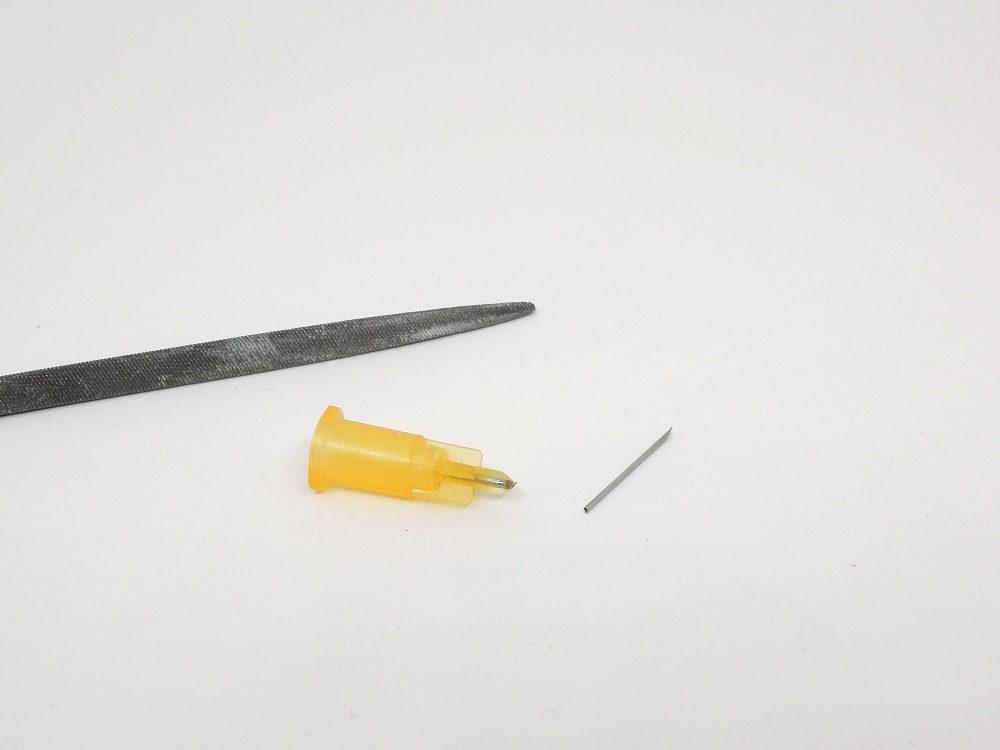

l'extrémité du cône est ajustée puis percée à 0.5 pour recevoir cette pièce

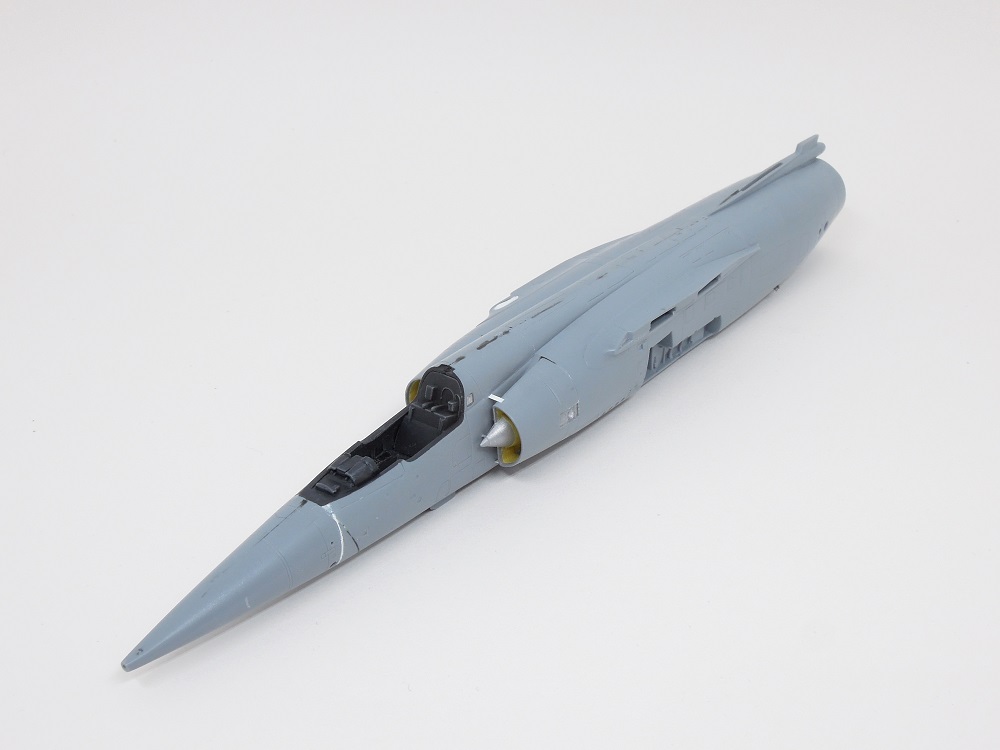

Un petit montage à blanc pour voir

Dans le sachet on trouve aussi la sonde côté bâbords, un trou de 0.3 est percé à l'emplacement prévu et c'est réglé

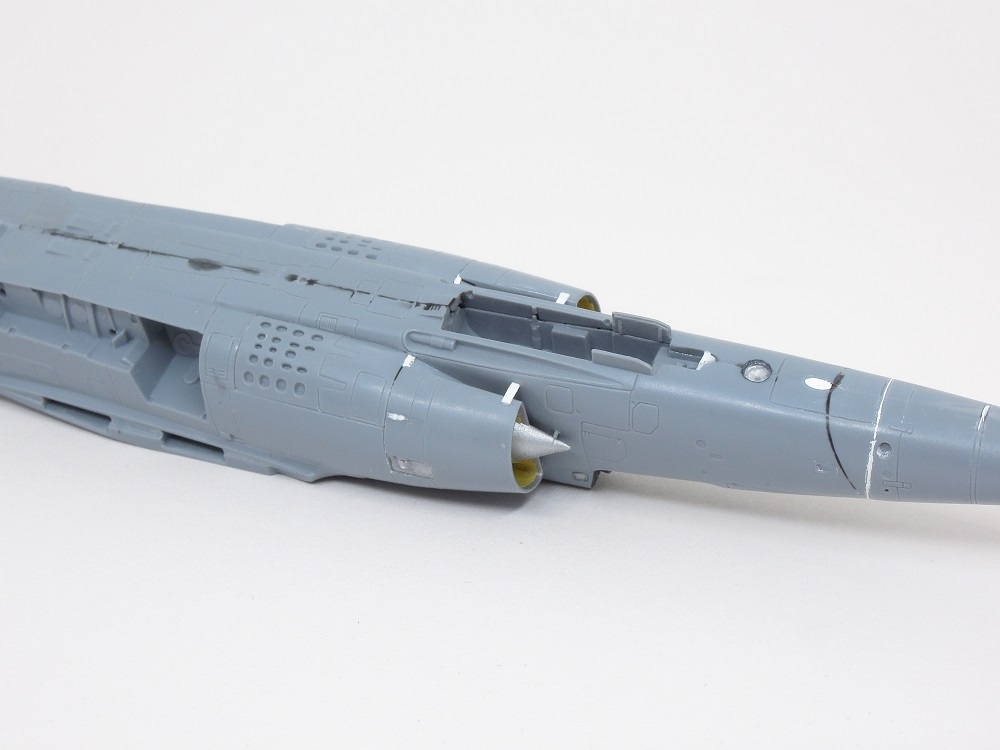

Les renforts des entrées d'air sont réalisés en plasticarte Evergreen de 0.12

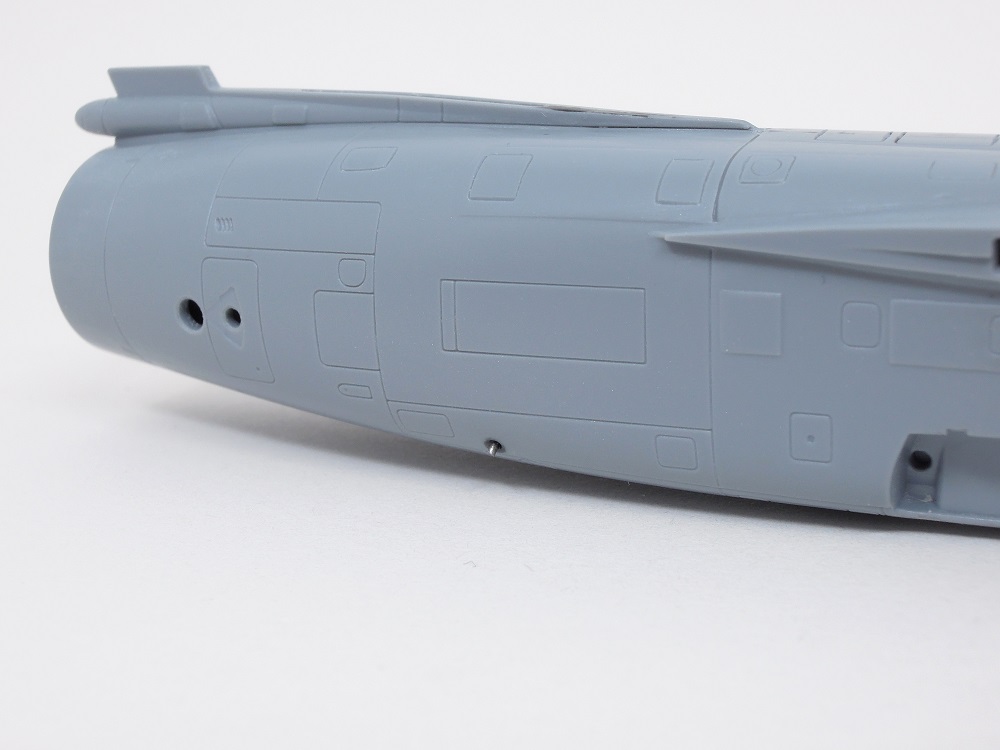

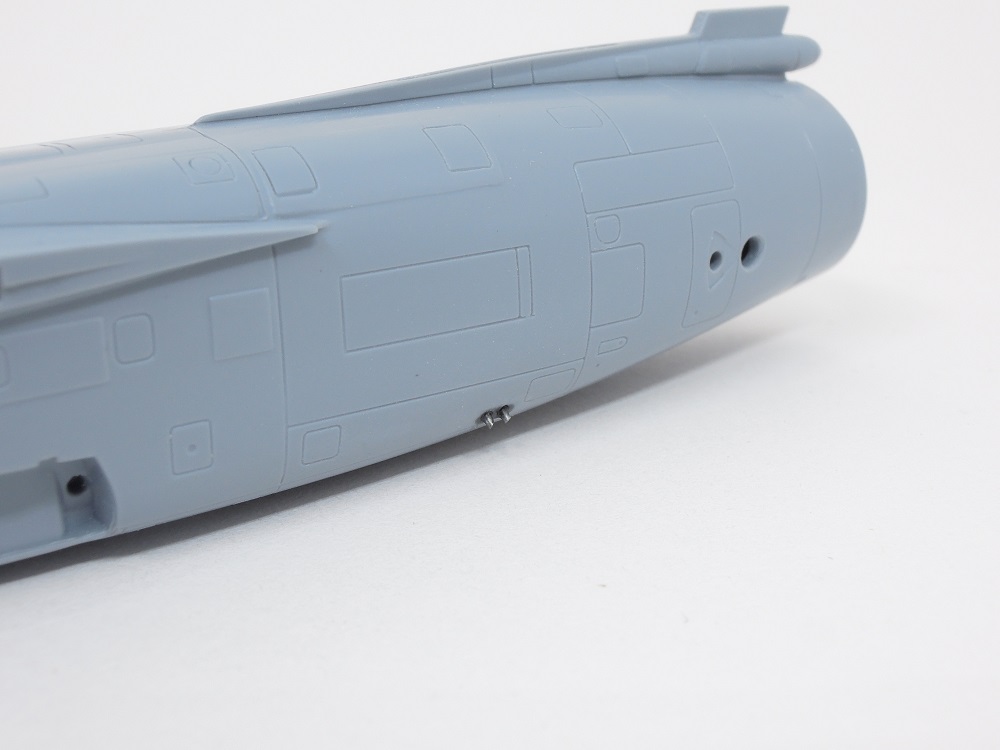

les drains situés à l'avant des quilles antiroulis sont supprimés puis un trou est percé pour les remplacer par un tube de seringue


Un deuxième drain est rajouté sur bâbords





Voici les drains mis en place, en parallèle j'ai supprimé les écopes de ventilation situées au pied de la dérive pour les remplacer
car elles sont fausses et trop petites

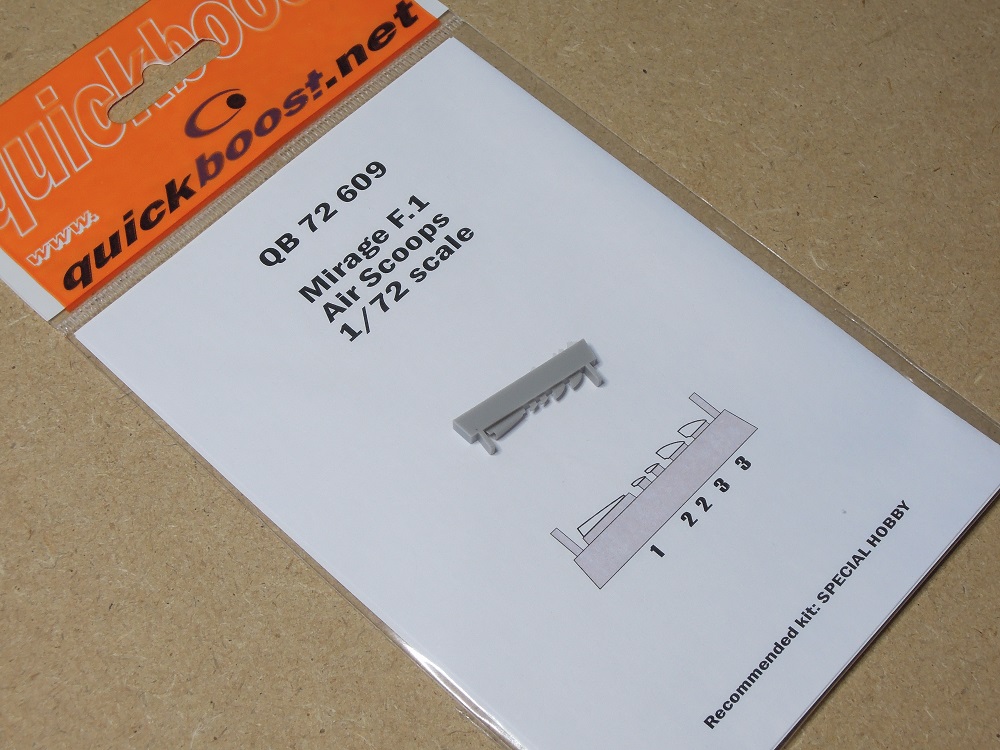

Pour cela j'ai encore fait des frais, je me suis offert un jeu d'écopes quick boost :x , elles seront collées une fois la dérive en place

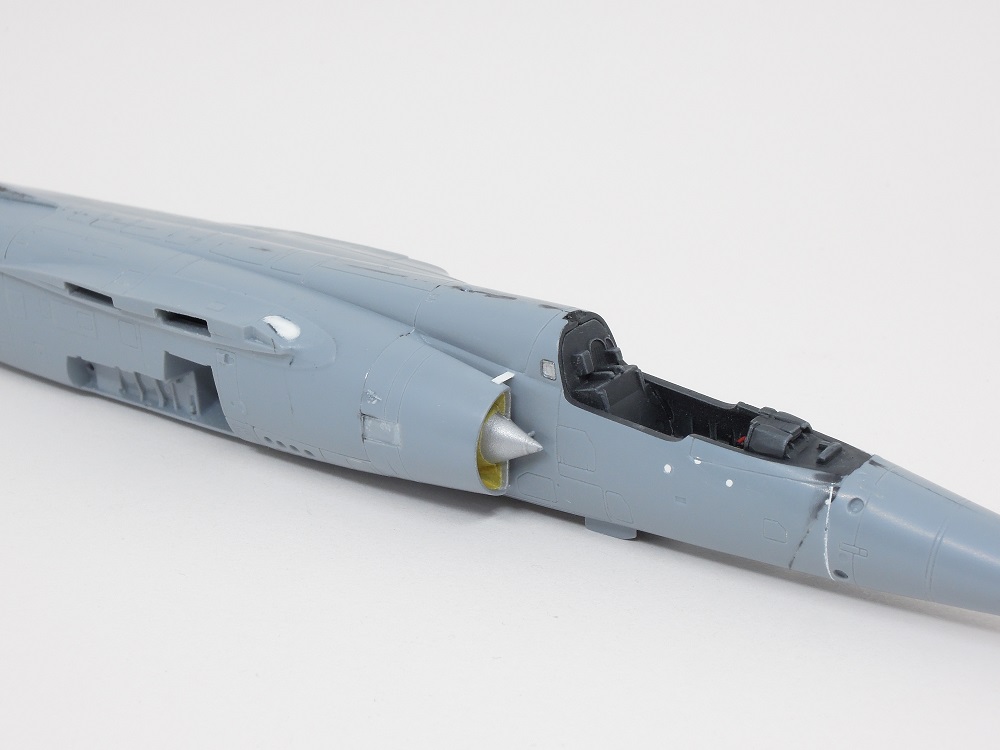

Voilà maintenant le fuselage prêt pour la mise en croix, à bientôt pour la suite
bx19gt
Messages : 4058
Enregistré le : dim. 1 mars 2009 09:49

Re: 1/72 Special Hobby - Mirage F.1C - 1/12 Cambrésis

Message par bx19gt »

C'est superbe
Ca promet un résultat grandiose
Avatar du membre
dewoitine
Messages : 1339
Enregistré le : jeu. 25 avr. 2013 00:00
Localisation : Franche-Comté

Re: 1/72 Special Hobby - Mirage F.1C - 1/12 Cambrésis

Message par dewoitine »

Merci bx19gt 8)

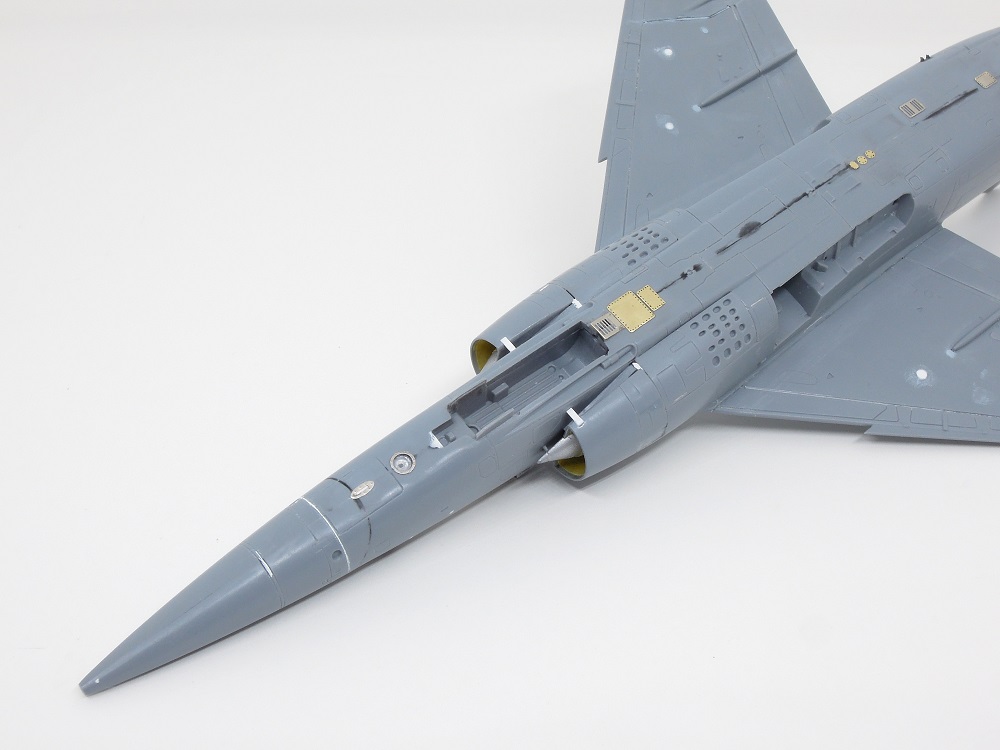

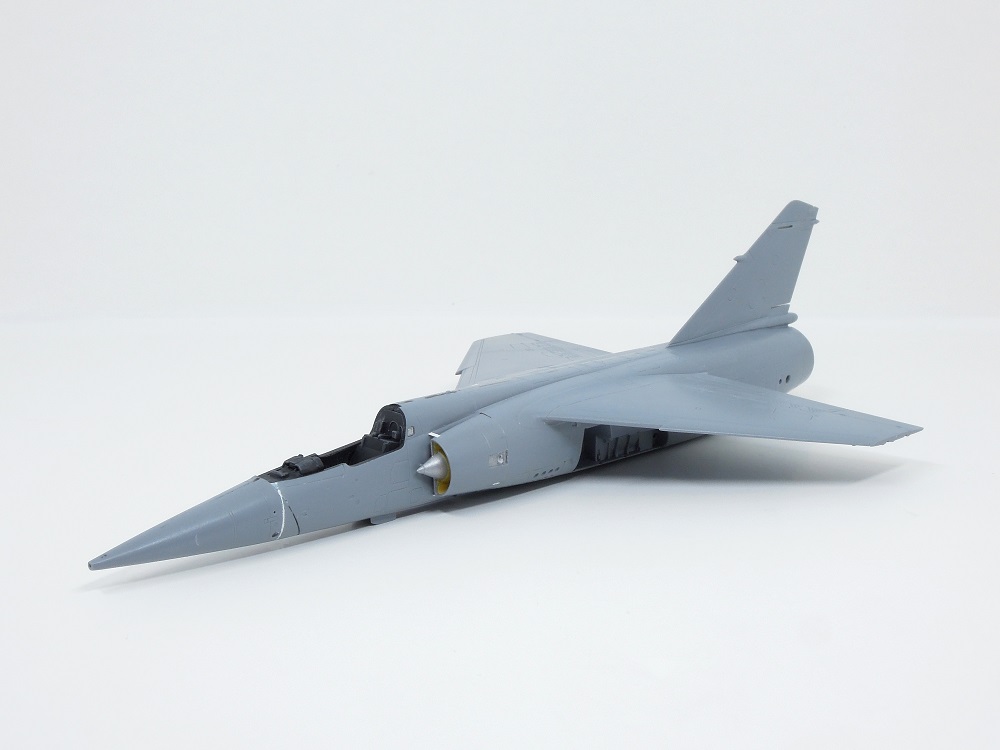

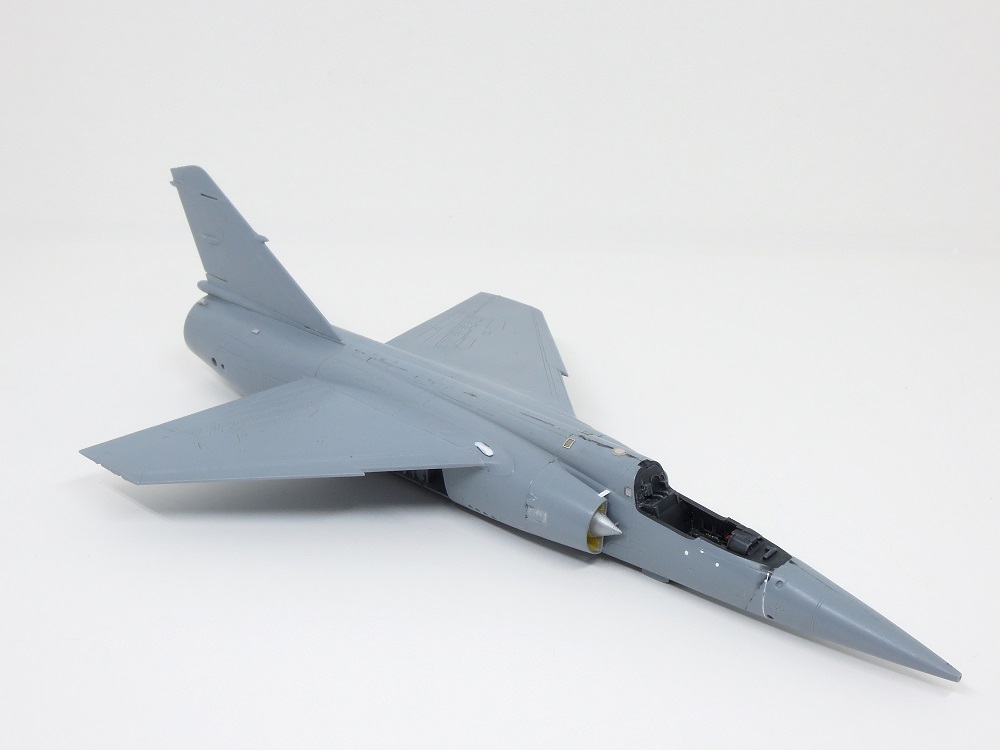

La suite du F.1 avec la mise en croix et les améliorations sur le fuselage

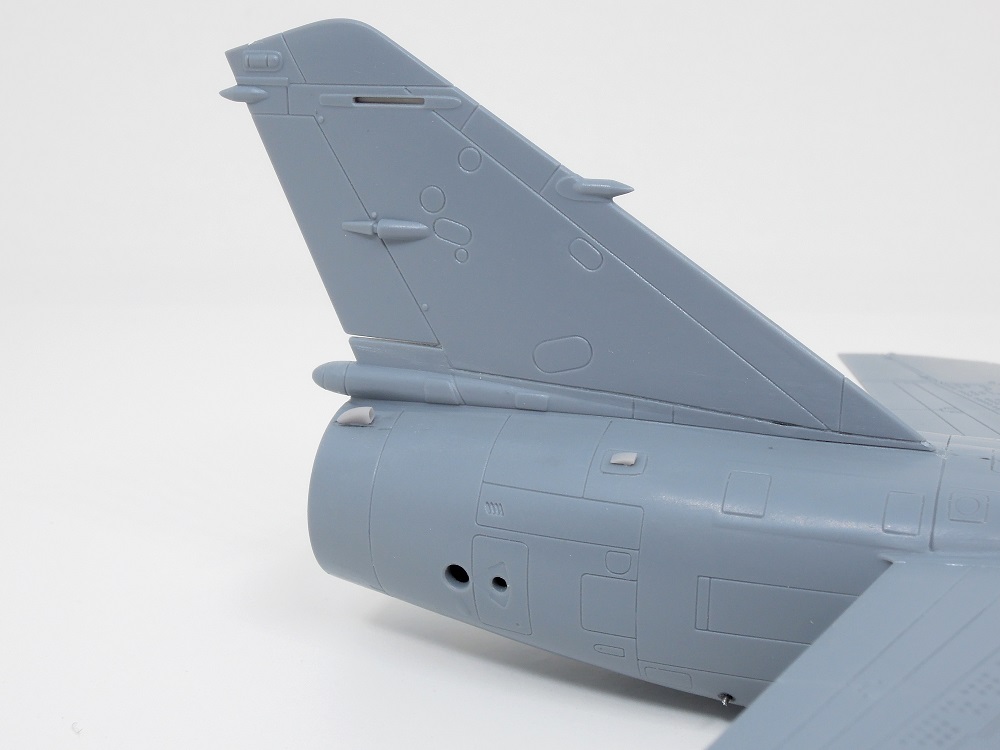

Les écopes Quickboost sont mises en place de chaque côté vers la base de la dérive

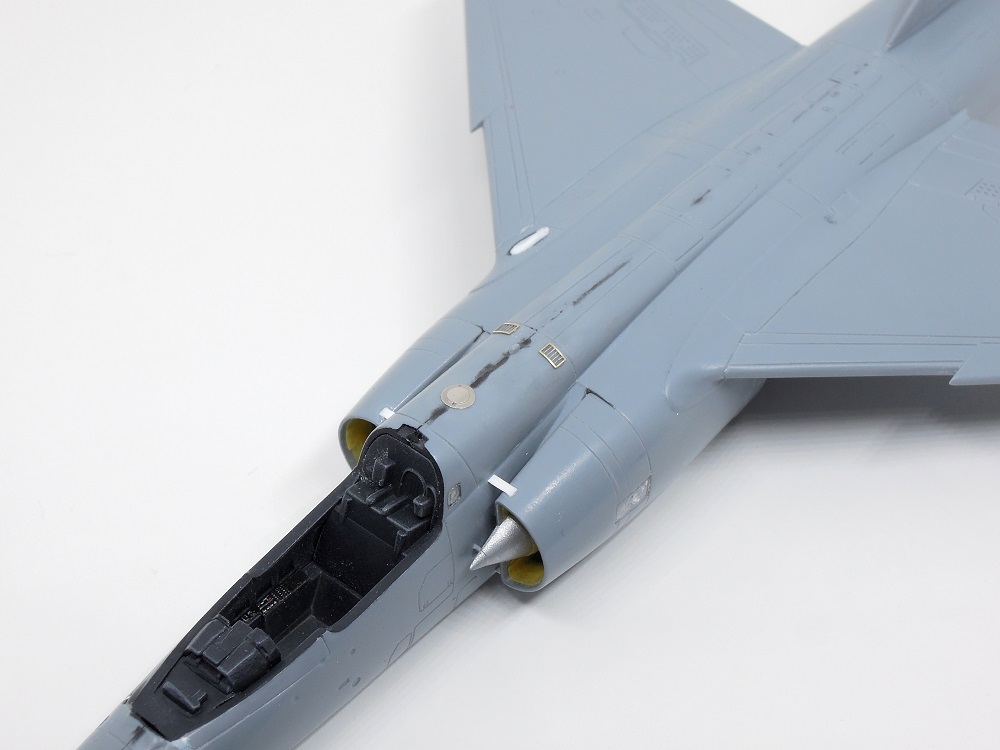

La PE est mise en place sous le fuselage, elle permet de remplacer avantageusement les détails effacés après le ponçage du joint



L'écope ventrale a aussi été supprimée et remplacée par celle du kit Quickboost

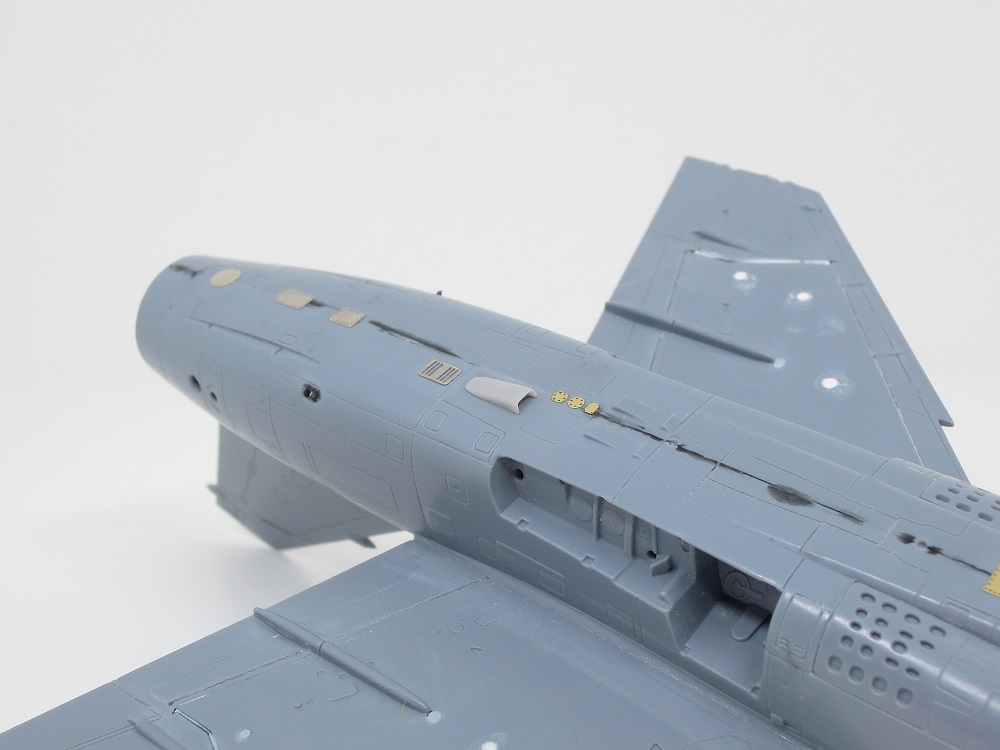

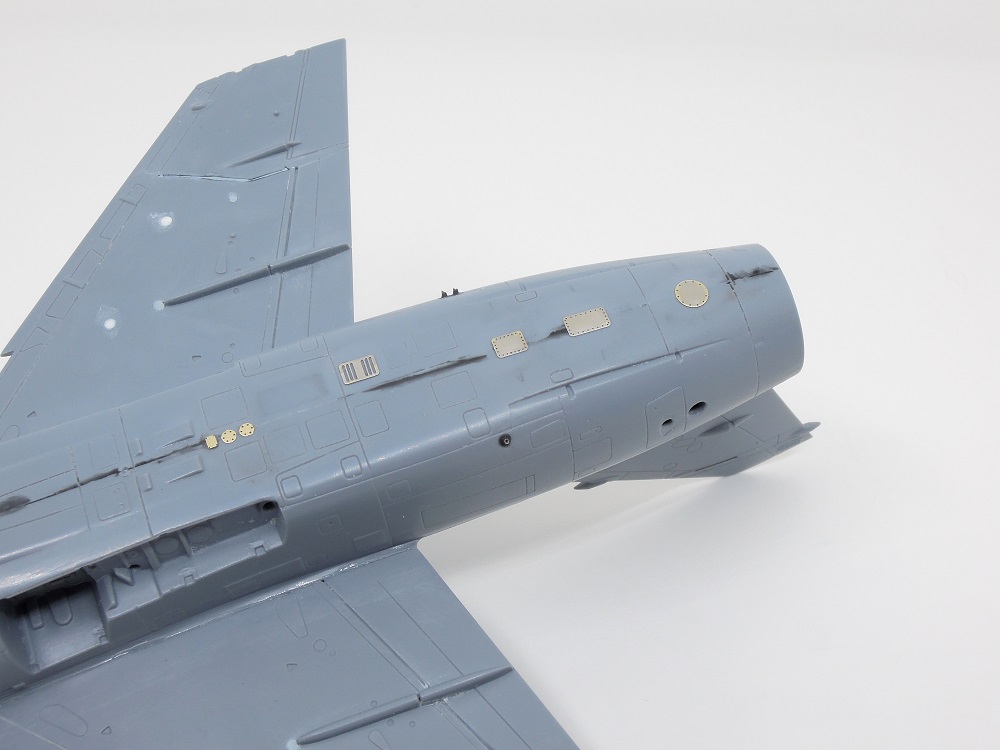

L'antenne circulaire et les grilles d'aérations dorsales sont aussi remplacées par de la PE, mais avec le grossissement de la photo, les grilles
me paraissent trop épaisses et je vais devoir réduire leur épaisseur :berk1:

Je vais maintenant préparer les accessoires, coller le pare-brise puis se sera la peinture 8)
Avatar du membre
Manu
Messages : 28485
Enregistré le : ven. 16 mai 2003 16:22
Localisation : Cherbourg

Re: 1/72 Special Hobby - Mirage F.1C - 1/12 Cambrésis

Message par Manu »

Une quantité de détails ajoutés qui feront la différence au final. :super:
Pilote d'essai chez Canon
Nous n'avons jamais su ce que les antilopes avaient contre les lopes...
Avatar du membre
JOEL
Messages : 10135
Enregistré le : sam. 27 mars 2004 22:33
Localisation : PAU

Re: 1/72 Special Hobby - Mirage F.1C - 1/12 Cambrésis

Message par JOEL »

Très joli montage et hyper instructif, merci :super:

Je n'avais pas pris les écopes Quickboost pour les miens mais je crois que je vais ratrapper tout ça car elles apportent quand même un plus.
En cours: Tu-143 Reys, EC-121 Heller
Avatar du membre
eclipse
Messages : 5002
Enregistré le : lun. 17 déc. 2007 14:55
Localisation : Caput galliarum
Contact :

Re: 1/72 Special Hobby - Mirage F.1C - 1/12 Cambrésis

Message par eclipse »

Ce montage est d'autant plus impressionnant qu'il s'agit de 1/72 !! :shock:
Néanmoins, si je puis me permettre :
JOEL a écrit : mar. 31 janv. 2023 12:07Je n'avais pas pris les écopes Quickboost pour les miens mais je crois que je vais ratrapper tout ça car elles apportent quand même un plus.
Ce serait gâcher, car le Mirage F1C 46 était dépourvu et de ces écopes de ventilation des préservocommandes des gouvernes de profondeur ainsi que des grilles obliques légèrement en arrière de celles-ci, valable pour les deux côtés.
"l'homme de la Pampa parfois rude, sait rester courtois..."
Avatar du membre
dewoitine
Messages : 1339
Enregistré le : jeu. 25 avr. 2013 00:00
Localisation : Franche-Comté

Re: 1/72 Special Hobby - Mirage F.1C - 1/12 Cambrésis

Message par dewoitine »

Merci pour vos messages JOEL, Manu et eclipse 8)
eclipse a écrit : mar. 31 janv. 2023 13:54 Ce serait gâcher, car le Mirage F1C 46 était dépourvu et de ces écopes de ventilation des préservocommandes des gouvernes de profondeur ainsi que des grilles obliques légèrement en arrière de celles-ci, valable pour les deux côtés.
Pas vraiment gâcher car les 2 écopes AR et la ventrale sont toujours utilisées, mais évidement c'est mieux d'utiliser le kit Quickboost avec une version où toutes les écopes sont présentent
En ce qui concerne cette écope je vais la supprimer pour que ce F.1 soit un peu plus juste , je suppose quelle n'était donc pas présente sur les premiers F.1C
Si j'ai bien compris il faut faire les modifs comme j'ai représenté en rouge sur la photo qui suit...


Avatar du membre
eclipse
Messages : 5002
Enregistré le : lun. 17 déc. 2007 14:55
Localisation : Caput galliarum
Contact :

Re: 1/72 Special Hobby - Mirage F.1C - 1/12 Cambrésis

Message par eclipse »

Si j'ai bien compris il faut faire les modifs comme j'ai représenté en rouge sur la photo qui suit...
C'est ça ! :x Et tant que j'y suis et si ça n'abîme pas la maquette... s'agissant des drains des deux côtés du ventre, sur ces petits numéros de série, c'est un simple trou à droite et un trou puis un petit tube à gauche. :wink:
droite
http://walkarounds.scalemodels.ru/d/738 ... 05+028.jpg
gauche (l'extension est démontée, mais on voit encore son empreinte...)
http://walkarounds.scalemodels.ru/d/738 ... 05+012.jpg
"l'homme de la Pampa parfois rude, sait rester courtois..."
Avatar du membre
rafju
Messages : 10762
Enregistré le : lun. 24 mai 2004 07:32
Localisation : Senonches (28)

Re: 1/72 Special Hobby - Mirage F.1C - 1/12 Cambrésis

Message par rafju »

Merci de nous faire partager ton montage!
encore une fois ce kit est très fin, tes super photos le montrent bien!
et ce détaillage en parallèle des infos enrichissantes de Eclipse nous instruisent toujours un peu plus!
un régal, Merci à vous 2 :x
STOL? :super:
Répondre

Retourner vers « Vos maquettes »
